برای خرید شیر توپی، نوع سرویس و پیکربندی را مشخص کنید
شیر توپی یا بال ولو در کاربرد معمول قطع و وصل استفاده میشود. برای سفارش، سایز و کلاس کافی نیست: نوع Floating یا Trunnion، قطر عبور، جنس سیت، فشار تفاضلی هنگام بازشدن و روش راهاندازی باید روشن باشند. انتخاب برای کنترل پیوسته جریان به طراحی مخصوص و بررسی جداگانه نیاز دارد.
برای جایگزینی شیر موجود، عکس پلاک، نقشه ابعادی، نوع اتصال و مشخصات عملگر را ارسال کنید. یکسانبودن سایز فلنج به معنی یکسانبودن طول نصب، گشتاور یا عملکرد آببندی نیست. کلاس فشاری را نیز نباید فشار مجاز ثابت بر حسب bar یا psi دانست؛ متریال، دما و محدودیت سیت و آببند باید بررسی شوند.
استانداردهایی که باید در استعلام ذکر شوند
ذکر استاندارد در RFQ نباید کلی و مبهم باشد. استاندارد ساخت، تست، مدارک، متریال و اتصال هرکدام اثر متفاوتی روی قیمت و پذیرش کالا دارد.
- API 6D برای سرویس خطوط انتقال و Pipeline
- API 608 / ISO 17292 برای بال ولوهای عمومی صنعتی
- ASME B16.34 برای طراحی بدنه و فشار-دما
- API 598 یا API 6D برای تست نشتی و هیدروستاتیک
- API 607 / ISO 10497 برای Fire Safe
انتخاب نوع و پیکربندی مناسب
برای بال ولو صنعتی یک مدل واحد برای همه پروژهها وجود ندارد. گزینه درست باید با شرایط نصب، روش بهرهبرداری، ریسک تعمیرات و محدودیتهای پروژه انتخاب شود.
- Floating Ball برای سایز/کلاس پایینتر و قطع و وصل سریع

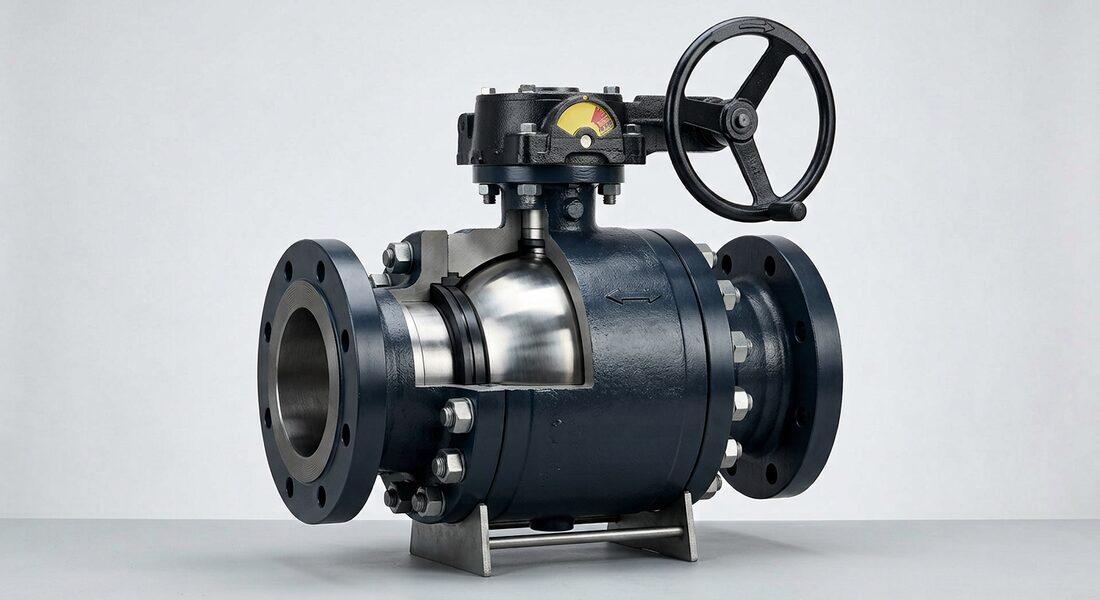

- Trunnion Mounted برای سایز بزرگ، فشار بالا و گشتاور کمتر
- Full Bore برای بررسی نیاز به مسیر عبور کامل؛ قابلیت Pigging باید جداگانه تأیید شود
- Reduced Bore برای کاهش هزینه و وزن در سرویس مجاز
- Soft Seat یا Metal Seat بر اساس دما، نشتی و ذرات جامد
برندها و سازندگان قابل بررسی برای بال ولو صنعتی
در استعلامهای پروژهای، برند باید با Vendor List، کشور سازنده مجاز، مدارک اصالت، زمان تحویل و سطح خدمات پس از فروش هماهنگ باشد. برای این گروه محصول، برندها/سازندگان زیر معمولاً در بازار صنعتی یا وندورلیستهای پروژهای قابل بررسی هستند: KITZ، Neway، OMB، Velan، Crane، Bonney Forge. ذکر این نامها به معنی موجودی دائمی یا تأیید همه مدلها نیست؛ هر سفارش باید با Datasheet و مدارک همان پروژه کنترل شود.
کاربردهای صنعتی و مرزهای استفاده
کاربردهای زیر برای بال ولو صنعتی رایج هستند، اما همین محصول در هر سرویس رفتار متفاوتی دارد. اگر بال ولو صنعتی در واحد پتروشیمی، کارخانه فولاد یا پکیج Utility استفاده شود، معیارهایی مانند متریال، برند، تست و زمان تحویل باید متناسب با همان محیط بازتعریف شود.
- خطوط گاز و هیدروکربن که قطع و وصل سریع میخواهند
- ایستگاههای تقلیل فشار و خطوط Pigging
- واحدهای پتروشیمی، پالایشگاه، Utility و هوای فشرده
دادههایی که RFQ را قابل قیمتگذاری میکند
اگر این دادهها از ابتدا کامل باشند، زمان رفتوبرگشت فنی کم میشود و پیشنهادها دقیقتر و قابل مقایسهتر خواهند بود.
- Size / Class / End Connection
- Floating یا Trunnion و Full/Reduced Bore
- Body، Ball، Stem و Seat Material
- Fire Safe، Anti-static، NACE و Actuator در صورت نیاز
| موضوع | اطلاعات موردنیاز |
|---|---|
| Floating یا Trunnion | سایز، اختلاف فشار، بار سیت و گشتاور مدل پیشنهادی؛ انتخاب صرفاً با نام نوع بدنه انجام نمیشود. |
| Full یا Reduced Bore | قطر واقعی عبور و افت فشار؛ در خط پیگرانی، ابعاد پیگ و مسیر کامل عبور نیز تأیید شوند. |
| سیت و آببند | سازگاری با سیال، ذرات، فشار و دما و معیار نشتی مورد قبول همان پروژه. |
| راهاندازی | اهرم، گیربکس یا عملگر؛ داده گشتاور و شرایط قطع انرژی برای مجموعه پیشنهادی. |
مدارک و کنترل کیفیت پیش از تحویل
در خرید پروژهای، تحویل فیزیکی کالا بدون مدارک قابل ردیابی کافی نیست. مدارک زیر باید قبل از حمل یا حداکثر هنگام تحویل کنترل شوند:
- MTC EN 10204 3.1 برای قطعات تحت فشار
- Hydro/Seat Test Report مطابق API 598 یا API 6D
- گواهی آزمون طراحی Fire Safe با دامنه پوشش قابل تطبیق، در صورت الزام
- GA Drawing، Data Sheet و Packing List
در سفارشهای حساس، بهتر است قبل از صدور PO یک جدول Technical Compliance تهیه شود. در این جدول، هر بند دیتاشیت با پیشنهاد فروشنده مقایسه میشود و موارد انحرافی قبل از پرداخت یا حمل مشخص میگردد. این کار برای بال ولو صنعتی بهخصوص زمانی مهم است که چند برند یا چند کشور سازنده همزمان پیشنهاد داده شدهاند.
خطاهای رایج که باعث خرید نامطمئن میشوند
- انتخاب Floating برای فشار یا سایز بالاتر از محدوده اقتصادی
- نادیده گرفتن Seat در دمای بالا یا سیال ساینده
- ذکر نکردن Full Bore در خطوط Pigging
- حذف Fire Safe در سرویس هیدروکربنی حساس
در خرید بال ولو صنعتی بخش زیادی از اختلاف قیمت از همین جزئیات ناشی میشود. پیشنهادی که برای بال ولو صنعتی مدارک کامل، تست معتبر و برند قابل ردیابی ارائه میکند، با پیشنهادی که فقط نام کلی محصول را نوشته است همسطح نیست و نباید صرفاً عددی مقایسه شود.
نحوه ارزیابی برند و پیشنهاد فنی
برندهای مطرح معمولاً مزیتهایی مثل دیتاشیت دقیقتر، قطعات یدکی قابل پیگیریتر، تستهای استانداردتر و سابقه نصب در پروژههای مشابه دارند. با این حال، حتی برند شناختهشده نیز بدون تطبیق مدل و مدارک کافی نیست. برای بال ولو صنعتی، نام برند باید کنار Model/Type، کشور ساخت، گواهیها، Lead Time و شرایط تأمین قطعات بررسی شود.
در بازار ایران، بال ولو صنعتی ممکن است با چند سطح کیفیت، چند منشأ تأمین و چند نوع مدرک عرضه شود. پیشنهاد فنی باید روشن کند کالای پیشنهادی Original است یا معادل، چه تستهایی برای همین بال ولو صنعتی انجام شده، بستهبندی چگونه است و در صورت نیاز به TPI چه Hold Pointهایی قابل اجراست.
راهنمای انتخاب عمیق بال ولو بر اساس سرویس واقعی
در بال ولوهای پروژهای، اولین تصمیم مهم این نیست که برند چه باشد؛ ابتدا باید مشخص شود ولو برای ایزولاسیون اضطراری، قطع و وصل معمولی، خط Pigging، سرویس گاز خشک، مایع هیدروکربنی، آب صنعتی یا سیال دارای ذرات استفاده میشود. برای خط Pigging، قطر و هندسه کامل مسیر عبور باید با پیگ و مشخصات خط تطبیق داده شود؛ اما در خط Utility که افت فشار بحرانی نیست، Reduced Bore میتواند اقتصادیتر باشد. در کلاسهای پایین و سایزهای کوچک، Floating Ball اغلب پاسخگوست؛ ولی با افزایش سایز و فشار، Trunnion Mounted بهدلیل کاهش گشتاور و کنترل بهتر بار Seat انتخاب قابل اتکاتری میشود.
در سرویسهای هیدروکربنی، Fire Safe بودن فقط یک عبارت تبلیغاتی نیست. باید مشخص شود گواهی Fire Safe مربوط به همان طراحی یا همان سری محصول است و با استاندارد مورد قبول پروژه مثل API 607 یا ISO 10497 همخوانی دارد. Fire Safe به معنی بینیازی از محدودیتهای بهرهبرداری یا بدوننشتی بودن در هر آتشسوزی نیست؛ گزارش آزمون تولید همان شیر نیز باید جدا بررسی شود. همچنین Anti-static و Blow-out Proof Stem برای کاهش ریسک الکتریسیته ساکن و ایمنی Stem اهمیت دارند. اگر این موارد در RFQ ذکر نشوند، ممکن است پیشنهاد ارزانتر فاقد همین الزامات باشد و در مرحله TBE یا بازرسی رد شود.
برای Seat، انتخاب PTFE، RPTFE، PEEK یا Metal Seat باید با دما، فشار تفاضلی، تعداد سیکل، ذرات جامد و نشتی مجاز هماهنگ شود. PTFE در بسیاری از سرویسهای تمیز و دمای متوسط مناسب است؛ اما برای دمای بالاتر، فشار بیشتر یا ذرات ساینده ممکن است PEEK یا Metal Seat منطقیتر باشد. در سرویس گاز، کلاس نشتی و سازگاری Seat با فشار پایین نیز باید بررسی شود، چون بعضی Seatها در فشار کم رفتار آببندی متفاوتی دارند.
در ارزیابی برند، برای Ball Valveهایی مثل KITZ، Neway، OMB، Velan، Crane یا Bonney Forge نباید فقط نام برند دیده شود. مدل دقیق، کشور ساخت، طراحی بدنه، نوع Seat، استاندارد تست، Lead Time، امکان تأمین Gearbox یا Actuator و مدارک قابل ارائه تعیین میکند که پیشنهاد واقعاً با پروژه منطبق است یا نه. برای خریدهای حساس، درخواست Drawing، Torque Data و Test Report قبل از صدور PO ریسک زیادی را کم میکند.
قیمت بال ولو صنعتی از چه اجزایی تشکیل میشود؟
پیشنهاد شیر دستی با مجموعه دارای عملگر و لوازم کنترلی قابل مقایسه مستقیم نیست. ابتدا طراحی شیر، متریال و مدارک را همسطح کنید و سپس هزینه اقلام همراه را جدا ببینید.
| موضوع | اطلاعات موردنیاز |
|---|---|
| بدنه و مسیر عبور | سایز، کلاس، روش اتصال، Floating/Trunnion و قطر عبور واقعی. |
| تریم و سیت | جنس توپی و ساقه، جنس سیت، پوشش سطحی و معیار نشتی. |
| عملگر و متعلقات | داده گشتاور، گیربکس/عملگر، سولنوئید، لیمیتسوئیچ و منبع انرژی در صورت نیاز. |
| آزمون و تحویل | استاندارد آزمون، مدارک Fire Safe در صورت الزام، بازرسی، بستهبندی و محل تحویل. |
در این صفحه عددی بهعنوان قیمت قطعی یا موجودی تضمینشده درج نمیشود. مشخصات، تعداد و محل تحویل را برای استعلام ارسال کنید و مدت اعتبار قیمت، زمان تحویل، هزینه حمل و شمول مالیات را در پیشفاکتور بررسی کنید.
برای انتخاب جنس سیت، راهنمای متریال سیت بال ولو را ببینید. اگر نقش تجهیز کنترل جریان است، معیارهای انتخاب و استعلام کنترل ولو را جدا بررسی کنید.
استعلام پروژهای برای بال ولو صنعتی
اگر دیتاشیت کامل ندارید، اطلاعات موجود را ارسال کنید؛ موارد ابهام فنی قبل از قیمتگیری مشخص میشود.
ثبت RFQ این محصول ←مطالب مرتبط برای تصمیم بهتر
پرسشهای متداول
انتخاب به سایز، فشار تفاضلی، متریال سیت و گشتاور موردنیاز مدل بستگی دارد. Trunnion یک گزینه طراحی است، نه تضمین برتری برای همه سرویسها؛ پیشنهاد سازنده باید با داده واقعی پروژه تطبیق داده شود.
خیر. قطر واقعی عبور، هندسه مسیر، مشخصات پیگ و اتصالات مجاور نیز باید بررسی شوند. عبارت Full Bore بهتنهایی تأیید قابلیت پیگرانی کل مسیر نیست.
برای کنترل پیوسته، طراحی مخصوص مانند Ball Control Valve یا کنترل ولو متناسب با سرویس بررسی میشود. نیمهباز نگهداشتن یک شیر قطع و وصل معمولی را نباید بدون تأیید سازنده روش کنترل قابل قبول دانست.
سایز، کلاس، نوع اتصال، سیال، فشار و دمای طراحی، فشار تفاضلی، نوع Bore، متریال بدنه و سیت، روش راهاندازی و مدارک موردنیاز را همراه تعداد و محل تحویل اعلام کنید.
جمعبندی خرید
کد مدل، قطر عبور، سیت و داده گشتاور را پیش از مقایسه قیمت کنترل کنید. در سفارش دارای عملگر، محدوده تأمین و عملکرد مجموعه باید روشن باشد. گواهی آزمون طراحی و گزارش آزمون همان شیر را از هم تفکیک کنید و جایگزینی را با تأیید فنی پروژه انجام دهید.
