کاربرد DP را قبل از انتخاب رنج مشخص کنید
ترانسمیتر اختلاف فشار، اختلاف فشار دو ورودی High و Low را اندازه میگیرد. پایش فیلتر، محاسبه دبی با المان اولیه و اندازهگیری سطح مخزن، کاربردهای متفاوتی هستند و دادههای انتخاب یکسانی ندارند. در RFQ بنویسید خروجی نهایی باید اختلاف فشار باشد، سطح باشد یا دبی محاسبهشده.
یک اختلاف فشار کوچک ممکن است روی خطی با فشار استاتیک زیاد قرار داشته باشد. بنابراین رنج DP، حداکثر فشار استاتیک و حدود اضافهفشار مجاز هر سمت را مستقل بررسی کنید. انتخاب فقط با عدد DP، تحمل فشار خط یا عملکرد تجهیز هنگام تغییر شرایط را تأیید نمیکند.
استانداردهایی که باید در استعلام ذکر شوند
ذکر استاندارد در RFQ نباید کلی و مبهم باشد. استاندارد ساخت، تست، مدارک، متریال و اتصال هرکدام اثر متفاوتی روی قیمت و پذیرش کالا دارد.
- IEC 60770 برای ترانسمیتر فرایندی
- ISO 5167 برای دبی DP با Orifice
- HART Protocol
- IEC 60079 / ATEX
- مدارک ایمنی مدل طبق الزامات پروژه؛ تأیید کل حلقه نیازمند بررسی مستقل است
انتخاب نوع و پیکربندی مناسب
برای ترانسمیتر اختلاف فشار DP یک مدل واحد برای همه پروژهها وجود ندارد. گزینه درست باید با شرایط نصب، روش بهرهبرداری، ریسک تعمیرات و محدودیتهای پروژه انتخاب شود.
- DP معمولی با دو پورت High/Low
- DP با 3 یا 5 Valve Manifold
- DP با Remote Seal
- High Static Pressure DP
- Low Range DP
برندها و سازندگان قابل بررسی برای ترانسمیتر اختلاف فشار DP
در استعلامهای پروژهای، برند باید با Vendor List، کشور سازنده مجاز، مدارک اصالت، زمان تحویل و سطح خدمات پس از فروش هماهنگ باشد. برای این گروه محصول، برندها/سازندگان زیر معمولاً در بازار صنعتی یا وندورلیستهای پروژهای قابل بررسی هستند: Rosemount، Yokogawa، Endress+Hauser، Honeywell، WIKA. ذکر این نامها به معنی موجودی دائمی یا تأیید همه مدلها نیست؛ هر سفارش باید با Datasheet و مدارک همان پروژه کنترل شود.
کاربردهای صنعتی و مرزهای استفاده
کاربردهای زیر برای ترانسمیتر اختلاف فشار DP رایج هستند، اما همین محصول در هر سرویس رفتار متفاوتی دارد. اگر ترانسمیتر اختلاف فشار DP در واحد پتروشیمی، کارخانه فولاد یا پکیج Utility استفاده شود، معیارهایی مانند متریال، برند، تست و زمان تحویل باید متناسب با همان محیط بازتعریف شود.
- دبی با Orifice، Venturi یا Nozzle
- سطح مخزن تحت فشار
- پایش فیلتر و Strainer
- اختلاف فشار مبدل یا پکیج
دادههایی که RFQ را قابل قیمتگذاری میکند
اگر این دادهها از ابتدا کامل باشند، زمان رفتوبرگشت فنی کم میشود و پیشنهادها دقیقتر و قابل مقایسهتر خواهند بود.
- DP Range و Static Pressure
- Impulse Line یا Remote Seal
- Manifold Type و Connection
- Output، Ex، Accuracy و Calibration
| موضوع | معیار بررسی در سفارش |
|---|---|
| پایش فیلتر | اختلاف فشار در حالت تمیز و حد هشدار، فشار خط، سیال و احتمال گرفتگی مسیر فشار. |
| دبی با المان اولیه | نوع المان، DP متناظر با دبیها، فشار و دما و خواص سیال؛ محل پردازش سیگنال روشن باشد. |
| سطح مخزن | ارتفاع نازلها، چگالی در دمای کاری، فشار فضای بالای مایع و آرایش Wet/Dry Leg یا سیل. |
| نصب و اتصال | جهت High/Low، متریال، فشار مجاز مجموعه، منیفولد یا سیل متناسب با نقشه نصب. |
مدارک و کنترل کیفیت پیش از تحویل
در خرید پروژهای، تحویل فیزیکی کالا بدون مدارک قابل ردیابی کافی نیست. مدارک زیر باید قبل از حمل یا حداکثر هنگام تحویل کنترل شوند:
- Calibration Certificate
- Model Code و Datasheet
- Manifold Datasheet
- Seal Fill Fluid Data
در سفارشهای حساس، بهتر است قبل از صدور PO یک جدول Technical Compliance تهیه شود. در این جدول، هر بند دیتاشیت با پیشنهاد فروشنده مقایسه میشود و موارد انحرافی قبل از پرداخت یا حمل مشخص میگردد. این کار برای ترانسمیتر اختلاف فشار DP بهخصوص زمانی مهم است که چند برند یا چند کشور سازنده همزمان پیشنهاد داده شدهاند.
خطاهای رایج که باعث خرید نامطمئن میشوند
- اتصال اشتباه High/Low
- Range نامناسب
- گرفتگی Impulse Line
- نادیده گرفتن Static Pressure
در خرید ترانسمیتر اختلاف فشار DP بخش زیادی از اختلاف قیمت از همین جزئیات ناشی میشود. پیشنهادی که برای ترانسمیتر اختلاف فشار DP مدارک کامل، تست معتبر و برند قابل ردیابی ارائه میکند، با پیشنهادی که فقط نام کلی محصول را نوشته است همسطح نیست و نباید صرفاً عددی مقایسه شود.
نحوه ارزیابی برند و پیشنهاد فنی
برندهای مطرح معمولاً مزیتهایی مثل دیتاشیت دقیقتر، قطعات یدکی قابل پیگیریتر، تستهای استانداردتر و سابقه نصب در پروژههای مشابه دارند. با این حال، حتی برند شناختهشده نیز بدون تطبیق مدل و مدارک کافی نیست. برای ترانسمیتر اختلاف فشار DP، نام برند باید کنار Model/Type، کشور ساخت، گواهیها، Lead Time و شرایط تأمین قطعات بررسی شود.
در بازار ایران، ترانسمیتر اختلاف فشار DP ممکن است با چند سطح کیفیت، چند منشأ تأمین و چند نوع مدرک عرضه شود. پیشنهاد فنی باید روشن کند کالای پیشنهادی Original است یا معادل، چه تستهایی برای همین ترانسمیتر اختلاف فشار DP انجام شده، بستهبندی چگونه است و در صورت نیاز به TPI چه Hold Pointهایی قابل اجراست.
راهنمای عمیق انتخاب DP Transmitter برای دبی، سطح و فیلتر
ترانسمیتر اختلاف فشار در ظاهر یک تجهیز ابزار دقیق ساده است، اما در عمل سه نقش کاملاً متفاوت میتواند داشته باشد: اندازهگیری دبی با Orifice یا Venturi، اندازهگیری سطح مخزن تحت فشار، یا پایش گرفتگی فیلتر و Strainer. هر کدام از این کاربردها Range، نصب، Manifold و حتی روش کالیبراسیون متفاوتی میخواهد. اگر فقط عبارت DP Transmitter در RFQ نوشته شود، فروشندگان ممکن است تجهیزی پیشنهاد دهند که از نظر رنج یا Static Pressure برای کاربرد واقعی مناسب نیست.
برای دبی، مهمترین دادهها DP در دبی حداقل، نرمال و حداکثر، فشار خط، دما، چگالی و نوع Primary Element است. در سطح مخزن، ارتفاع مایع، چگالی، فشار بخار، محل نازلها و نیاز به Wet Leg یا Remote Seal مهم میشود. برای فیلتر، رنج باید از اختلاف فشار تمیز تا حد موردنیاز پایش انتخاب شود؛ پایداری و دقت در اختلاف فشارهای کوچک نیز مهماند. بنابراین کاربر نهایی باید کاربرد DP را دقیق مشخص کند، نه فقط رنج کلی را.

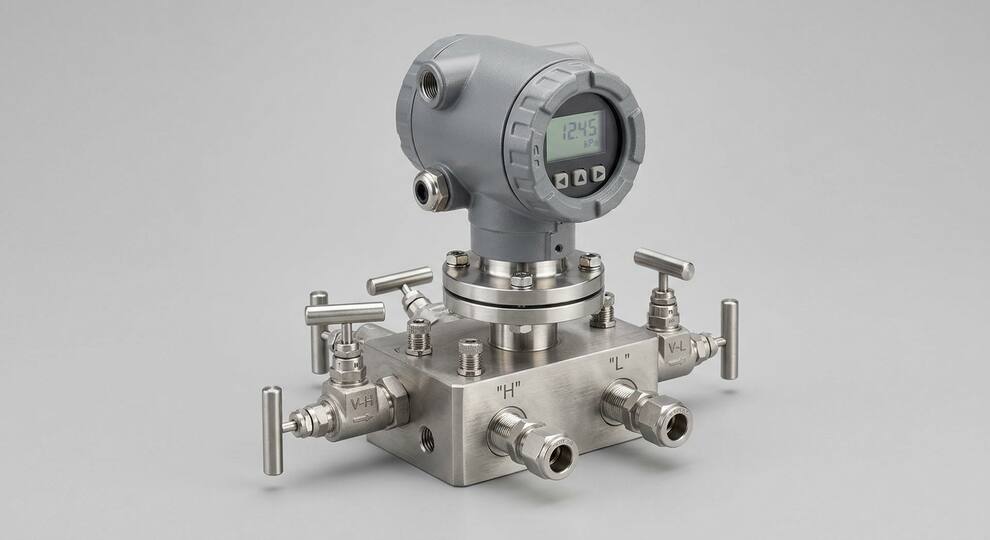

Manifold برای DP Transmitter یک قطعه جانبی ساده نیست؛ ابزار اصلی نگهداری و کالیبراسیون ایمن است. Three-valve Manifold در کاربردهای رایج امکان ایزوله و Equalize کردن را فراهم میکند، اما در سرویسهای حساس یا نیاز به Vent/Drain بهتر، آرایش پنجشیر نیز قابل بررسی است؛ تعداد شیرها بهتنهایی مناسببودن یا ایمنی را ثابت نمیکند. اگر Manifold از ابتدا در محدوده خرید نباشد، تیم نصب ممکن است قطعهای ناسازگار از نظر متریال یا اتصال تهیه کند.
در مقایسه برندهایی مثل Rosemount، Yokogawa، Endress+Hauser، Honeywell یا WIKA باید علاوه بر Accuracy، به Static Pressure Limit، Long-term Stability، Turndown، جنس Diaphragm، مدل Manifold، گواهی Ex و قابلیت Diagnostics توجه شود. در نقاطی که DP به سیستم ایمنی یا کنترل بحرانی وصل است، انتخاب مدل ارزانتر بدون بررسی پایداری و مدارک میتواند باعث Drift، Alarm کاذب یا خطای محاسبه دبی شود.
عوامل مؤثر بر قیمت مجموعه ترانسمیتر DP
قیمت ترانسمیتر تنها را از منیفولد، خطوط اتصال، سیل و آمادهسازی مجموعه جدا کنید. در کاربرد سطح یا دبی، تنظیمات و مدارک باید مربوط به کاربرد واقعی باشند، نه فقط کالیبراسیون عمومی یک رنج فشار.
| موضوع | معیار بررسی در سفارش |
|---|---|
| حدود فشار | رنج DP و حد فشار استاتیک بهصورت مستقل، همراه عملکرد موردنیاز در شرایط کاری. |
| آرایش اتصال | اتصال مستقیم یا ایمپالسلاین، منیفولد و الزامات ونت/درین طبق طراحی. |
| سیل و نصب | تعداد سیلها، سیال پرکننده، طول کپیلاری و اختلاف ارتفاع در صورت کاربرد. |
| خروجی و مدارک | پروتکل، واحد خروجی، تنظیمات محاسبه سطح/دبی، کالیبراسیون و مدارک موردنیاز پروژه. |
در این صفحه قیمت قطعی، موجودی تضمینشده یا زمان تحویل ثابت اعلام نمیشود. مشخصات، تعداد و محل تحویل را برای استعلام ارسال کنید؛ مدت اعتبار قیمت، اقلام همراه، هزینه حمل و شمول مالیات را در پیشنهاد کتبی کنترل کنید.
اگر سیال یا نصب نیازمند جداسازی است، معیارهای انتخاب دیافراگم سیل و کپیلاری را بررسی کنید. برای یک خانواده مدل موجود نیز راهنمای سفارش روزمونت ۳۰۵۱ به کنترل کد گزینهها کمک میکند؛ همه مدلهای این خانواده DP نیستند.
استعلام پروژهای برای ترانسمیتر اختلاف فشار DP
اگر دیتاشیت کامل ندارید، اطلاعات موجود را ارسال کنید؛ موارد ابهام فنی قبل از قیمتگیری مشخص میشود.
ثبت RFQ این محصول ←مطالب مرتبط برای تصمیم بهتر
تبدیل سیگنال DP به دبی
در کاربرد دبی مبتنی بر رابطه ریشه دوم، محل اجرای Square Root Extraction باید مشخص باشد: ترانسمیتر یا سیستم کنترل. این تبدیل باید فقط یکبار در مسیر محاسبه اعمال شود؛ برای اندازهگیری مستقیم اختلاف فشار فیلتر یا سطح، نباید خودکار از تنظیم ریشه دوم استفاده کرد. محاسبات تکمیلی و جبران خواص سیال نیز تابع طراحی اندازهگیری هستند.
دقت مرجع درجشده در دیتاشیت با عملکرد نصبشده یکسان نیست؛ اثر دما، فشار استاتیک در صورت کاربرد، تنظیم Span و متعلقات را طبق مدل بررسی کنید. گواهی Ex و مدارک ایمنی فقط در صورت نیاز پروژه و برای کد دقیق سفارش کنترل شوند. پروتکل ارتباطی نیز یک گزینه تجهیز است، نه الزام یکسان برای همه کاربردها.
مرجع خانواده محصول: معرفی رسمی خانواده Rosemount 3051 در Emerson. نوع اندازهگیری، پروتکل و قابلیتها به مدل و گزینه سفارش وابستهاند؛ مشخصات یک مدل را به همه ترانسمیترها تعمیم ندهید.
پرسشهای متداول
رنج DP مربوط به اختلاف فشار دو ورودی است؛ فشار استاتیک به سطح فشار خط وارد بر تجهیز مربوط میشود. ممکن است اختلاف فشار کم باشد اما فشار خط زیاد؛ حدود مجاز مدل باید برای هر دو بررسی شوند.
خیر. کمیت اندازهگیریشده اختلاف فشار است. در روشهای مبتنی بر المان اولیه، تبدیل آن به دبی به مشخصات المان، خواص سیال و تنظیم محاسبات بستگی دارد؛ وجود تجهیز DP بهتنهایی یک دبیسنج کامل نیست.
ارتفاع و موقعیت نازلها، چگالی سیال در شرایط کاری، فشار فضای بالای مایع و مشخصات پای مرجع یا سیلها لازماند. اثر ستون مایع و اختلاف ارتفاع باید در تعیین محدوده کالیبراسیون لحاظ شود.
بر اساس نقشه اتصال، نیاز به ایزولهسازی، همفشارسازی و ونت/درین، متریال و فشار مجاز مدل انتخاب میشود. تعداد شیرها بهتنهایی ایمنی عملیات را تضمین نمیکند؛ توالی بهرهبرداری تابع روش مصوب و دستورالعمل سازنده است.
جمعبندی خرید
کاربرد، رنج DP و فشار استاتیک را جداگانه در پیشنهاد کنترل کنید. سپس آرایش اتصال High/Low، منیفولد یا سیل و تنظیم خروجی را با نقشه پروژه تطبیق دهید. در محاسبه سطح یا دبی، تجهیز تنها بخشی از زنجیره اندازهگیری است و داده فرایندی و تنظیم سیستم کنترل نیز باید بررسی شوند.
