راهنمای کاربردی برای تصمیمگیری
این صفحه برای خرید، طراحی، نصب، بهرهبرداری و بازرسی تابلو کنترل PLC و اتوماسیون صنعتی نوشته شده است. هدف این است که پیش از ارسال RFQ، استاندارد، محدوده تامین، مدارک، خطاهای رایج و معیار پذیرش روشن باشد.

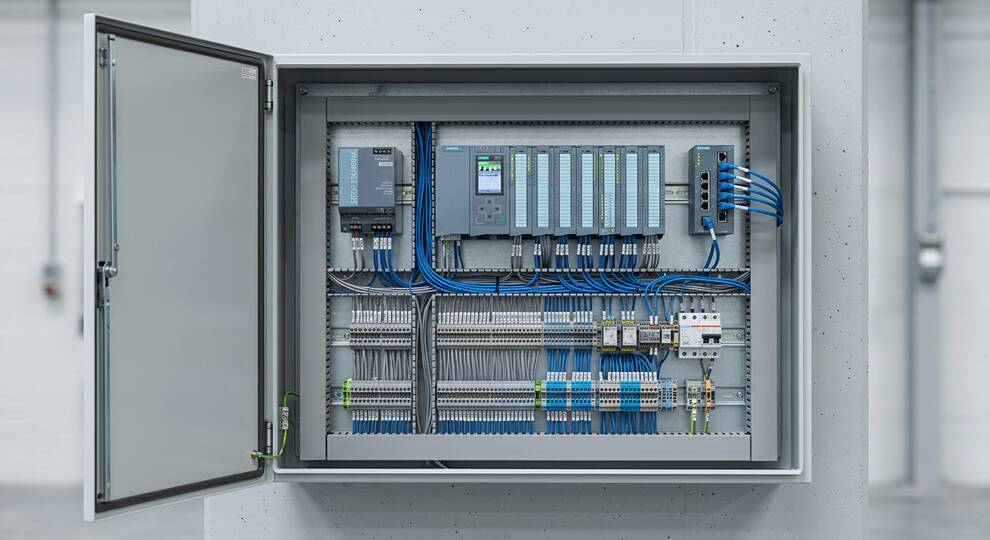

تابلو PLC چه مسئلهای را حل میکند؟
تابلو PLC مرکز تصمیمگیری و کنترل یک پکیج یا واحد صنعتی است. سنسورها، سوئیچها، ترانسمیترها و تجهیزات میدانی داده را به PLC میفرستند و PLC بر اساس منطق برنامه، فرمان پمپ، ولو، درایو، آلارم یا Interlock را صادر میکند. بنابراین خرید PLC فقط خرید یک CPU نیست؛ انتخاب معماری کنترل، I/O، شبکه، HMI، منبع تغذیه، تابلو، ترمینال و مستندات برنامه را شامل میشود.
انتخاب CPU و I/O
CPU باید بر اساس تعداد I/O، سرعت Scan، نیاز شبکه، ظرفیت برنامه، Redundancy و توسعه آینده انتخاب شود. Remote I/O در پروژههایی که فاصله تجهیزات زیاد است کابلکشی را کم میکند، اما شبکه صنعتی را حیاتیتر میسازد. برای سیگنالهای آنالوگ باید دقت کارت، Isolation، HART Pass-through و نوع ورودی/خروجی بررسی شود. انتخاب کارت نامناسب میتواند دقت کل حلقه ابزار دقیق را محدود کند.
شبکه و پروتکل صنعتی
در اتوماسیون، هماهنگی پروتکلها بسیار مهم است. Siemens معمولاً با Profinet/Profibus، Rockwell با EtherNet/IP، Schneider با Modbus TCP/Ethernet و بسیاری تجهیزات با Modbus یا OPC UA کار میکنند. اگر پروتکل DCS، VFD، HMI و ابزار هوشمند از ابتدا مشخص نشود، در Commissioning با Gateway، تأخیر و پیچیدگی اضافه روبهرو میشوید.
تابلو، تغذیه و EMC
تابلو PLC باید از نظر تهویه، IP، Earthing، جداسازی کابل قدرت و سیگنال، ترمینالبندی و EMC طراحی شود. منبع 24VDC باید ظرفیت کافی، Redundancy در صورت نیاز و حفاظت مناسب داشته باشد. عبور کابل VFD کنار کابل آنالوگ بدون تفکیک و شیلدینگ میتواند نویز جدی ایجاد کند. Layout داخلی تابلو باید برای تعمیرات و توسعه آینده خوانا باشد.
HMI، Alarm و بهرهبرداری
HMI فقط نمایشگر نیست؛ ابزار بهرهبردار برای دیدن وضعیت، Alarm، Trend، تنظیمات و Manual Operation است. Alarmها باید معنیدار و اولویتبندیشده باشند. اگر HMI پر از Alarm تکراری و بدون راهنمای عمل باشد، اپراتور در حادثه واقعی کمک نمیگیرد. بنابراین خرید HMI باید همراه با فلسفه Alarm و نیازهای بهرهبردار انجام شود.
مدارک و تحویل نرمافزار
در تحویل تابلو PLC، نسخه برنامه، Backup، لیست I/O، نقشه Wiring، Loop Diagram، Cause & Effect، رمزها، Licenseها و نسخه نرمافزار مهندسی باید مشخص باشد. بدون Backup معتبر، هر خرابی CPU یا HMI میتواند به توقف طولانی تبدیل شود. تحویل سورس برنامه و سطح دسترسی باید در قرارداد روشن باشد.
مقایسه برند و پشتیبانی
در مقایسه Siemens، Rockwell، Schneider، Omron یا Mitsubishi، باید فقط قیمت CPU دیده نشود. موجودی کارت یدکی، دسترسی به نرمافزار، مهارت تیم نگهداری، پشتیبانی محلی، استاندارد پروژه و سازگاری با تجهیزات موجود تعیینکننده است. تغییر برند در پروژهای که تیم سایت فقط یک پلتفرم را میشناسد میتواند هزینه آموزش و نگهداری را بالا ببرد.
برندها و سازندگان قابل بررسی
- Siemens SIMATIC S7-1200/S7-1500
- Rockwell Allen-Bradley ControlLogix/CompactLogix
- Schneider Modicon M340/M580
- Omron Sysmac
- Mitsubishi MELSEC
- Phoenix Contact و WAGO در I/O و ترمینال
استانداردهای مهم
- IEC 61131-3 برای مدل برنامهنویسی PLC و زبانهای LD/FBD/ST/SFC
- IEC 61439 برای تابلوهای LV و کنترل در صورت ساخت تابلو
- IEC 60204-1 در ماشینآلات و ایمنی تجهیزات الکتریکی
- IEC 60529 برای IP تابلو و Enclosure
- استانداردهای EMC و Earthing طبق پروژه
- پروتکلهای صنعتی مانند Profinet، EtherNet/IP، Modbus TCP و Profibus
دادههای لازم برای RFQ
- I/O List و Signal Type
- PLC Brand/Platform مجاز
- Network Protocol و Integration Requirement
- HMI Size، Alarm/Trend و Language
- Panel IP، Power Supply Redundancy و UPS Need
- Software License، Backup و Documentation Scope
خطاهای رایج خرید
- انتخاب CPU بدون لحاظ توسعه آینده
- نادیده گرفتن پروتکل تجهیزات میدانی
- تحویل نگرفتن سورس برنامه و Backup
- طراحی ضعیف Earthing و تفکیک کابلها
- استفاده از HMI بدون فلسفه Alarm
ثبت RFQ برای تابلو کنترل PLC و اتوماسیون صنعتی
ثبت RFQ این محصول ←مطالب مرتبط
پرسشهای متداول
تعداد I/O مهم است اما کافی نیست؛ Scan Time، شبکه، حافظه، Redundancy و توسعه آینده هم باید بررسی شود.
برای بهرهبرداری صنعتی بله؛ نحوه تحویل، رمزها و License باید در قرارداد روشن باشد.
وضعیت تجهیز، Alarm معنادار، Trend، فرمانهای مجاز و راهنمای بهرهبردار.
جمعبندی: انتخاب مطمئن تابلو کنترل PLC و اتوماسیون صنعتی زمانی انجام میشود که کاربرد واقعی، استاندارد، مدارک، برند قابل قبول، الزامات نصب و روش پذیرش از ابتدا روشن باشد.
انتخاب و محدوده کاربرد برای تابلو PLC و کنترل
- تعریف service و operating case واقعی پیش از استعلام.
- درخواست مدارک فنی و تستها در متن RFQ، نه پس از تحویل.
- کنترل accessory، ابزار نصب و spare در BOM مستقل.
- ثبت اختلافهای فنی در deviation list و اخذ تأیید کتبی.
- نگهداری نتایج SAT/commissioning در پرونده پروژه.
نصب و راهاندازی برای تابلو PLC و کنترل
در این بخش تمرکز روی شرایط نصب واقعی، interfaceهای سایت و آزمونهای راهاندازی است. برای تابلو PLC و کنترل، تصمیم خرید باید بر پایه دادههای اختصاصی همان تجهیز گرفته شود. دادههای کلیدی این صفحه شامل I/O list، redundancy، marshalling، power supply، network، grounding و heat load هستند و نبود هر کدام میتواند پیشنهادها را از حالت قابل مقایسه خارج کند. بنابراین RFQ باید قبل از ارسال توسط تیم فنی مرور شود و اگر اطلاعاتی مانند شرایط سرویس، متریال، ظرفیت، محدودیت نصب یا خروجیهای کنترلی نامشخص است، به عنوان open point در clarification ثبت گردد.
- تعریف service و operating case واقعی پیش از استعلام.
- درخواست مدارک فنی و تستها در متن RFQ، نه پس از تحویل.
- کنترل accessory، ابزار نصب و spare در BOM مستقل.
- ثبت اختلافهای فنی در deviation list و اخذ تأیید کتبی.
- نگهداری نتایج SAT/commissioning در پرونده پروژه.
مدارک و نگهداری برای تابلو PLC و کنترل
در این بخش تمرکز روی Data Book، spare، کالیبراسیون، تنظیمات و نگهداری بلندمدت است. برای تابلو PLC و کنترل، تصمیم خرید باید بر پایه دادههای اختصاصی همان تجهیز گرفته شود. دادههای کلیدی این صفحه شامل I/O list، redundancy، marshalling، power supply، network، grounding و heat load هستند و نبود هر کدام میتواند پیشنهادها را از حالت قابل مقایسه خارج کند. بنابراین RFQ باید قبل از ارسال توسط تیم فنی مرور شود و اگر اطلاعاتی مانند شرایط سرویس، متریال، ظرفیت، محدودیت نصب یا خروجیهای کنترلی نامشخص است، به عنوان open point در clarification ثبت گردد.
- تعریف service و operating case واقعی پیش از استعلام.
- درخواست مدارک فنی و تستها در متن RFQ، نه پس از تحویل.
- کنترل accessory، ابزار نصب و spare در BOM مستقل.
- ثبت اختلافهای فنی در deviation list و اخذ تأیید کتبی.
- نگهداری نتایج SAT/commissioning در پرونده پروژه.
کنترل ریسک پروژه برای تابلو PLC و کنترل
در این بخش تمرکز روی خطاهای پرتکرار خرید، بازرسی و پذیرش نهایی است. برای تابلو PLC و کنترل، تصمیم خرید باید بر پایه دادههای اختصاصی همان تجهیز گرفته شود. دادههای کلیدی این صفحه شامل I/O list، redundancy، marshalling، power supply، network، grounding و heat load هستند و نبود هر کدام میتواند پیشنهادها را از حالت قابل مقایسه خارج کند. بنابراین RFQ باید قبل از ارسال توسط تیم فنی مرور شود و اگر اطلاعاتی مانند شرایط سرویس، متریال، ظرفیت، محدودیت نصب یا خروجیهای کنترلی نامشخص است، به عنوان open point در clarification ثبت گردد.
- تعریف service و operating case واقعی پیش از استعلام.
- درخواست مدارک فنی و تستها در متن RFQ، نه پس از تحویل.
- کنترل accessory، ابزار نصب و spare در BOM مستقل.
- ثبت اختلافهای فنی در deviation list و اخذ تأیید کتبی.
- نگهداری نتایج SAT/commissioning در پرونده پروژه.
انتخاب و محدوده کاربرد برای تابلو PLC و کنترل
در ارزیابی پیشنهادها، مدارک مورد انتظار باید از ابتدا به فروشنده اعلام شود. برای تابلو PLC و کنترل مدارکی مانند IEC 61439، loop drawing، FAT، software backup، terminal plan و I/O test نقش اصلی در پذیرش دارند. این مدارک باید با tag، serial، model code یا heat number همان کالای تحویلی قابل ردیابی باشند. مدرک عمومی یا کاتالوگ به تنهایی برای تحویل پروژهای کافی نیست، زیرا نشان نمیدهد کالای واقعی همان مشخصات و همان آزمونهای مورد انتظار را دارد.
ریسکهایی مانند نویز، mismatch I/O، گرمای تابلو، نبود backup و terminal numbering اشتباه زمانی کاهش مییابند که خرید، مهندسی، کنترل کیفیت و بهرهبرداری یک معیار پذیرش مشترک داشته باشند. برای تابلو PLC و کنترل بهتر است یک جدول کوتاه TBE تهیه شود که در آن گزینههای پیشنهادی از نظر استاندارد، ظرفیت، متریال، accessory، مدارک، تست، نصب و قطعات یدکی مقایسه شوند. اگر فروشنده جایگزین فنی پیشنهاد میکند، تفاوتها باید کتبی و قابل بررسی باشند، نه صرفاً در توضیح شفاهی فروشنده.
در زمان تحویل و راهاندازی، تابلو PLC و کنترل باید در شرایط واقعی سایت کنترل شود. این کنترل میتواند شامل بررسی پلاک، marking، ابعاد، سیگنال، فشار، دما، دبی، لرزش، نشتی، عملکرد alarm یا هر شاخص متناسب با همان تجهیز باشد. نتیجه تست اولیه، تنظیمات نهایی، قطعات یدکی و هر تغییر as-built باید در Data Book ثبت شود. این کار باعث میشود خریدهای بعدی و نگهداری تجهیز با داده قابل ردیابی انجام شود.
- تعریف service و operating case واقعی پیش از استعلام.
- درخواست مدارک فنی و تستها در متن RFQ، نه پس از تحویل.
- کنترل accessory، ابزار نصب و spare در BOM مستقل.
- ثبت اختلافهای فنی در deviation list و اخذ تأیید کتبی.
- نگهداری نتایج SAT/commissioning در پرونده پروژه.
نصب و راهاندازی برای تابلو PLC و کنترل
- تعریف service و operating case واقعی پیش از استعلام.
- درخواست مدارک فنی و تستها در متن RFQ، نه پس از تحویل.
- کنترل accessory، ابزار نصب و spare در BOM مستقل.
- ثبت اختلافهای فنی در deviation list و اخذ تأیید کتبی.
- نگهداری نتایج SAT/commissioning در پرونده پروژه.
تکمیل نهایی معیار خرید و نگهداری تابلو PLC و کنترل
برای تکمیل عمق فنی این صفحه، لازم است تابلو PLC و کنترل در چرخه کامل خرید تا بهرهبرداری دیده شود. دادههای کلیدی مانند I/O list، redundancy، marshalling، power supply، network، grounding و heat load باید در RFQ، پیشنهاد فروشنده، مدارک تحویل و برنامه نگهداری یکسان باشند. اگر در هر مرحله یک نام یا عدد متفاوت ثبت شود، تیم سایت در زمان نصب یا تعمیرات با ابهام روبهرو میشود. بنابراین بهتر است نسخه نهایی دیتاشیت، مدارک IEC 61439، loop drawing، FAT، software backup، terminal plan و I/O test، نتیجه تست یا commissioning و فهرست قطعات یدکی در Data Book نگهداری شود. این کنترل ساده ریسکهایی مانند نویز، mismatch I/O، گرمای تابلو، نبود backup و terminal numbering اشتباه را کاهش میدهد و باعث میشود خرید بعدی بر اساس تجربه واقعی پروژه انجام شود، نه صرفاً عنوان کالا یا حافظه افراد.
