این محصول دقیقاً در چه مسئلهای به کار میآید؟
باترفلای ولو صنعتی زمانی ارزش واقعی خود را نشان میدهد که قبل از خرید، نقش آن در فرایند و پیامد خرابی آن مشخص شده باشد. اگر این تجهیز در نقطهای نصب شود که توقف آن تولید را متوقف میکند، سطح سختگیری در برند، متریال، تست و مدارک باید متفاوت از یک مصرف عمومی Utility باشد. برای همین در این صفحه بهجای توضیح تبلیغاتی، معیارهای عملی خرید و کنترل فنی را مرور میکنیم.
برای باترفلای ولو صنعتی، سه پرسش اول همیشه باید این باشد: سیال یا بار واقعی چیست، محدوده فشار/دما/دبی یا توان کجاست، و کارفرما چه استاندارد یا Vendor Listی را الزام کرده است. پاسخ این سه سؤال تعیین میکند که پیشنهادهای فروشندگان قابل مقایسه هستند یا فقط از نظر نام محصول شبیه به هم دیده میشوند.
استانداردهایی که باید در استعلام ذکر شوند
ذکر استاندارد در RFQ نباید کلی و مبهم باشد. استاندارد ساخت، تست، مدارک، متریال و اتصال هرکدام اثر متفاوتی روی قیمت و پذیرش کالا دارد.
- API 609 برای Butterfly Valveهای صنعتی
- ASME B16.34 برای بدنه فلزی و Rating
- API 598 یا ISO 5208 برای تست نشتی
- API 607/ISO 10497 برای Fire Safe در سرویس خاص
- NACE MR0175 برای سرویس ترش
انتخاب نوع و پیکربندی مناسب
برای باترفلای ولو صنعتی یک مدل واحد برای همه پروژهها وجود ندارد. گزینه درست باید با شرایط نصب، روش بهرهبرداری، ریسک تعمیرات و محدودیتهای پروژه انتخاب شود.
- Concentric Rubber Lined برای آب و Utility
- Double Offset برای فشار/دما بالاتر و سایش کمتر
- Triple Offset Metal Seated برای دمای بالا و نشتی کم
- Wafer برای وزن و فضای کمتر
- Lug برای تعمیرات یکطرفه در برخی خطوط
برندها و سازندگان قابل بررسی برای باترفلای ولو صنعتی
در استعلامهای پروژهای، برند باید با Vendor List، کشور سازنده مجاز، مدارک اصالت، زمان تحویل و سطح خدمات پس از فروش هماهنگ باشد. برای این گروه محصول، برندها/سازندگان زیر معمولاً در بازار صنعتی یا وندورلیستهای پروژهای قابل بررسی هستند: KITZ، Bray، Keystone، Neway، Crane، Velan. ذکر این نامها به معنی موجودی دائمی یا تأیید همه مدلها نیست؛ هر سفارش باید با Datasheet و مدارک همان پروژه کنترل شود.
کاربردهای صنعتی و مرزهای استفاده
کاربردهای زیر برای باترفلای ولو صنعتی رایج هستند، اما همین محصول در هر سرویس رفتار متفاوتی دارد. اگر باترفلای ولو صنعتی در واحد پتروشیمی، کارخانه فولاد یا پکیج Utility استفاده شود، معیارهایی مانند متریال، برند، تست و زمان تحویل باید متناسب با همان محیط بازتعریف شود.
- آب خنککن، آتشنشانی و Utility
- سرویسهای فرایندی مجاز با Seat مناسب
- خطوطی که وزن، فضا و سرعت عملکرد اهمیت دارد
دادههایی که RFQ را قابل قیمتگذاری میکند
اگر این دادهها از ابتدا کامل باشند، زمان رفتوبرگشت فنی کم میشود و پیشنهادها دقیقتر و قابل مقایسهتر خواهند بود.
- Concentric/Double/Triple Offset
- Wafer/Lug/Flanged و Face-to-Face
- Seat، Disc، Shaft و Body Material
- Actuator Torque، Gearbox و Ex در صورت نیاز
| نام محصول | باترفلای ولو صنعتی / Industrial Butterfly Valve |
|---|---|
| خوشه سئو | شیرآلات صنعتی |
| نقطه تصمیم خرید | تطبیق استاندارد، برند، متریال، مدارک و زمان تحویل با نیاز پروژه |
| مسیر تبدیل | مطالعه فنی ← مشاهده برندها و استانداردها ← ثبت RFQ ← ارزیابی مهندسی فروش |
مدارک و کنترل کیفیت پیش از تحویل
در خرید پروژهای، تحویل فیزیکی کالا بدون مدارک قابل ردیابی کافی نیست. مدارک زیر باید قبل از حمل یا حداکثر هنگام تحویل کنترل شوند:
- MTC بدنه و دیسک
- Seat Test مطابق API 598/ISO 5208
- Torque Data برای Actuator
- Drawing و نصب مجاز
در سفارشهای حساس، بهتر است قبل از صدور PO یک جدول Technical Compliance تهیه شود. در این جدول، هر بند دیتاشیت با پیشنهاد فروشنده مقایسه میشود و موارد انحرافی قبل از پرداخت یا حمل مشخص میگردد. این کار برای باترفلای ولو صنعتی بهخصوص زمانی مهم است که چند برند یا چند کشور سازنده همزمان پیشنهاد داده شدهاند.
خطاهای رایج که باعث خرید نامطمئن میشوند
- انتخاب Seat لاستیکی در دمای بالا
- نادیده گرفتن گشتاور واقعی در فشار کاری
- استفاده از Concentric در سرویس نامناسب
- اشتباه گرفتن Wafer و Lug در تعمیرات خط
در خرید باترفلای ولو صنعتی بخش زیادی از اختلاف قیمت از همین جزئیات ناشی میشود. پیشنهادی که برای باترفلای ولو صنعتی مدارک کامل، تست معتبر و برند قابل ردیابی ارائه میکند، با پیشنهادی که فقط نام کلی محصول را نوشته است همسطح نیست و نباید صرفاً عددی مقایسه شود.
نحوه ارزیابی برند و پیشنهاد فنی
برندهای مطرح معمولاً مزیتهایی مثل دیتاشیت دقیقتر، قطعات یدکی قابل پیگیریتر، تستهای استانداردتر و سابقه نصب در پروژههای مشابه دارند. با این حال، حتی برند شناختهشده نیز بدون تطبیق مدل و مدارک کافی نیست. برای باترفلای ولو صنعتی، نام برند باید کنار Model/Type، کشور ساخت، گواهیها، Lead Time و شرایط تأمین قطعات بررسی شود.
در بازار ایران، باترفلای ولو صنعتی ممکن است با چند سطح کیفیت، چند منشأ تأمین و چند نوع مدرک عرضه شود. پیشنهاد فنی باید روشن کند کالای پیشنهادی Original است یا معادل، چه تستهایی برای همین باترفلای ولو صنعتی انجام شده، بستهبندی چگونه است و در صورت نیاز به TPI چه Hold Pointهایی قابل اجراست.
راهنمای عمیق انتخاب Butterfly Valve؛ از Rubber Lined تا Triple Offset
باترفلای ولو در ظاهر ساده است، اما انتخاب اشتباه آن بسیار رایج است. Concentric Rubber Lined برای آب، Utility و سرویسهای تمیز با دمای محدود مناسب است؛ اما همین طراحی برای بخار داغ، هیدروکربن حساس یا سیال ساینده میتواند انتخاب پرریسکی باشد. در سرویسهایی که دما، فشار یا نشتی اهمیت بیشتری دارد، Double Offset یا Triple Offset باید بررسی شود.

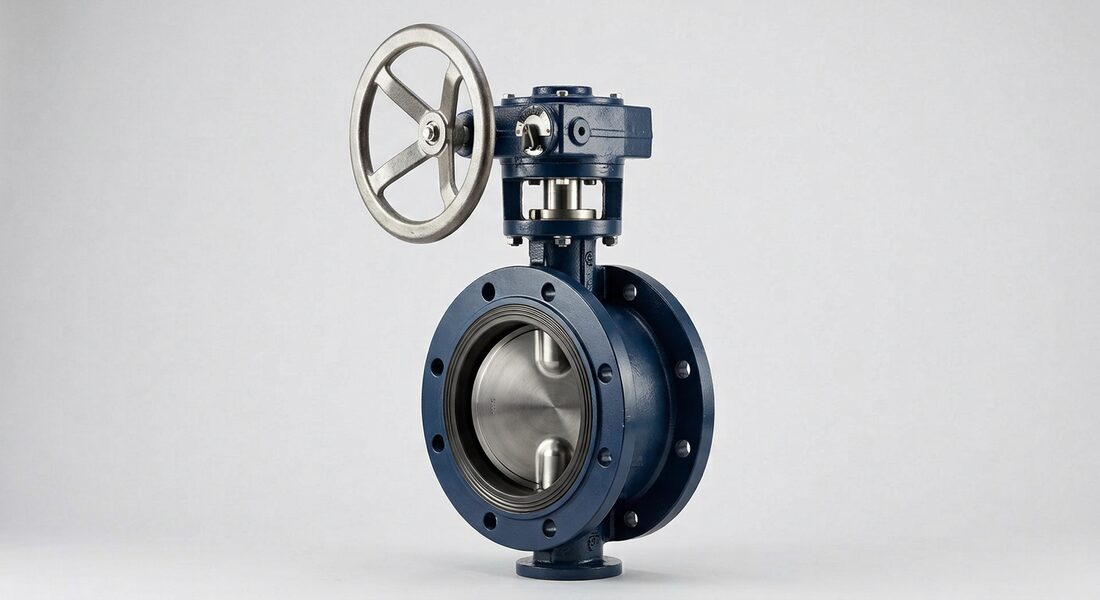

Triple Offset Butterfly Valve با طراحی خارجمرکز سهگانه، تماس سایشی بین Seat و Disc را کاهش میدهد و برای Metal Seat، دمای بالاتر و نشتی کمتر مناسبتر است. اما این مزیت با قیمت بالاتر، حساسیت بیشتر به کیفیت ساخت و نیاز به نصب دقیق همراه است. اگر فلنجها هممحور نباشند یا Torque بیش از حد اعمال شود، آببندی و عمر Seat تحت تأثیر قرار میگیرد.
در بهرهبرداری، گشتاور باز و بسته شدن تابع فشار، Seat، سایز و نوع سیال است. انتخاب Gearbox یا Actuator بدون Torque Data واقعی خطرناک است. برای شیرهای بزرگ، حتی تغییر کوچک در فشار تفاضلی میتواند گشتاور مورد نیاز را بالا ببرد. بنابراین در RFQ باید فشار کاری، فشار تفاضلی در زمان باز و بسته شدن و نوع عملگر مشخص شود.
در بررسی برندهایی مثل KITZ، Neway، Crane، Velan یا سازندگان تخصصی Butterfly Valve، باید نوع Seat، استاندارد API 609، کلاس نشتی، Face-to-Face، نوع اتصال Wafer/Lug/Flanged و مدارک تست مقایسه شود. در خطوط آب، کیفیت Rubber Lining و Coating اهمیت دارد؛ در خطوط فرایندی، متریال Disc و Shaft و گواهی Fire Safe یا NACE ممکن است تعیینکننده باشد.
استعلام پروژهای برای باترفلای ولو صنعتی
اگر دیتاشیت کامل ندارید، اطلاعات موجود را ارسال کنید؛ موارد ابهام فنی قبل از قیمتگیری مشخص میشود.
ثبت RFQ این محصول ←مطالب مرتبط برای تصمیم بهتر
پرسشهای متداول
در دما/فشار بالاتر یا وقتی نشتی کم و Metal Seat لازم باشد.
در برخی کاربردها با Actuator و طراحی مناسب قابل استفاده است، اما کنترل دقیق نیازمند بررسی Cv و مشخصات سازنده است.
هر دو مهماند، ولی Seat مستقیماً با نشتی، دما و سازگاری سیال درگیر است.
جمعبندی خرید
خرید مطمئن باترفلای ولو صنعتی یعنی محصولی انتخاب شود که هم از نظر فنی با سرویس هماهنگ است، هم مدارک آن قابل دفاع است و هم مسیر تأمین آن با زمانبندی پروژه سازگار است. اگر استاندارد، برند، متریال و تستها از ابتدا شفاف باشند، ریسک رد شدن کالا در بازرسی یا مشکل در راهاندازی بسیار کمتر میشود.
برای باترفلای ولو صنعتی پیشنهاد میشود قبل از مقایسه قیمت، پیشنهادها از نظر استاندارد، برند، متریال، مدارک و تست همسطح شوند. بعد از این مرحله است که قیمت، زمان تحویل و شرایط تجاری معنا پیدا میکند و تیم پیشرو تجهیز فرتاک میتواند موارد ناقص RFQ را پیش از خرید مشخص کند.
در مرحله نصب باترفلای ولو صنعتی، محدودیتهای دسترسی، جهت جریان یا جهت کابلکشی، فضای سرویس و امکان تعمیرات باید قبل از حمل بررسی شود. بسیاری از مشکلات نصب بهدلیل اشتباه در همین جزئیات رخ میدهد، نه بهدلیل اصل محصول.
برای پروژههای دارای Vendor List، اگر باترفلای ولو صنعتی با برند جایگزین پیشنهاد میشود، بهتر است این جایگزینی از ابتدا بهصورت رسمی Clarify شود. اگر جایگزین فنی باترفلای ولو صنعتی پس از خرید مطرح شود، ممکن است تأیید کارفرما زمانبر شود و تحویل پروژه را عقب بیندازد.
در صورتی که باترفلای ولو صنعتی برای نقطهای با ریسک ایمنی یا توقف تولید انتخاب میشود، توصیه میشود هزینه مالکیت، قطعه یدکی، مدارک تست و سابقه سازنده بیشتر از اختلاف قیمت اولیه وزندهی شود.
در ارزیابی نهایی باترفلای ولو صنعتی، بهتر است یک سناریوی حداقلی، یک سناریوی نرمال و یک سناریوی بحرانی تعریف شود. در سناریوی حداقلی فقط عملکرد پایه بررسی میشود؛ در سناریوی نرمال، شرایط کاری واقعی و مدارک پروژه ملاک قرار میگیرد؛ و در سناریوی بحرانی، پیامد خرابی، توقف تولید، ایمنی و زمان تامین قطعه یدکی وزن بیشتری میگیرد. این تفکیک باعث میشود انتخاب برند و سطح تست برای باترفلای ولو صنعتی منطقیتر باشد.
برای باترفلای ولو صنعتی، پیشنهاد فروشنده باید نشان دهد کدام بندها دقیقاً مطابق استعلام است و کدام بندها Deviate شدهاند. اگر فروشنده از ابتدا انحرافها را روشن نکند، ممکن است اختلاف در مرحله بازرسی یا نصب آشکار شود. به همین دلیل توصیه میشود کنار قیمت، یک Technical Deviation List و یک Commercial Deviation List نیز درخواست شود.
در پروژههای EPC، زمان تحویل باترفلای ولو صنعتی فقط زمان ساخت یا آمادهسازی کالا نیست. زمان صدور مدارک، بررسی کارفرما، انجام تست، رفع کامنت، بستهبندی، حمل، ترخیص و تحویل سایت هم باید دیده شود. وقتی تجهیز در مسیر بحرانی پروژه قرار دارد، کوتاهترین Lead Time واقعی معمولاً از کمترین قیمت مهمتر است.
اگر قرار است باترفلای ولو صنعتی از برند جایگزین تامین شود، معادلسازی باید روی مدل، استاندارد، متریال، ابعاد اتصال، تستها، گواهیها و سابقه کاربرد انجام شود. صرفاً مشابه بودن نام یا ظاهر محصول برای پذیرش فنی کافی نیست و ممکن است در Vendor Approval یا Final Inspection مشکل ایجاد کند.
