این صفحه برای چه کسی نوشته شده است؟
این راهنما فقط برای ثبت سفارش نیست؛ برای کارشناس خرید، مهندس پروژه، تیم نصب، واحد بهرهبرداری، کنترل کیفیت و بازرسی نوشته شده است. هدف این است که قبل از ارسال RFQ، معیارهای واقعی انتخاب کابل قدرت و ابزار دقیق صنعتی روشن باشد و پیشنهادهای فروشندگان قابل مقایسه شوند.
تقسیمبندی درست کابل در پروژه
کابل قدرت، کنترل و ابزار دقیق نباید با هم اشتباه شوند. کابل قدرت برای انتقال انرژی و تحمل جریان طراحی میشود؛ کابل کنترل برای فرمان و سیگنالهای کنترلی؛ و کابل ابزار دقیق برای سیگنالهای حساس و کمسطح که به شیلد، زوج تابیده و کاهش نویز نیاز دارند. اگر نوع کابل از ابتدا در Cable Schedule دقیق نباشد، خرید و نصب دچار خطا میشود.
هادی، عایق و سطح ولتاژ
برای کابل قدرت، سطح ولتاژ، جریان مجاز، افت ولتاژ، دمای محیط، روش نصب، دفن مستقیم یا سینی کابل، تعداد کابلهای هممسیر و Derating مهم است. عایق XLPE در بسیاری از کاربردهای صنعتی رایج است، اما PVC، EPR یا LSZH نیز بر اساس محیط و الزامات آتشسوزی بررسی میشود. سطح مقطع فقط بر اساس بار نامی انتخاب نمیشود؛ اتصال کوتاه و افت ولتاژ هم باید محاسبه شود.
شیلد و آرمور در کابل ابزار دقیق
در کابل ابزار دقیق، Individual Screen یا Overall Screen، Drain Wire، زوج تابیده و آرمور روی کیفیت سیگنال اثر دارد. برای سیگنالهای 4-20mA، RTD، Thermocouple یا Fieldbus، ساختار کابل باید با نوع سیگنال و محیط نویزی هماهنگ شود. آرمور برای حفاظت مکانیکی خوب است اما شعاع خمش، وزن و نحوه ارتینگ را تحت تأثیر قرار میدهد.
الزامات ضدحریق و LSZH
در پالایشگاه، پتروشیمی، تونل کابل یا اتاق کنترل، رفتار کابل در آتش بسیار مهم است. Flame Retardant، Fire Resistant، Low Smoke Zero Halogen و کمدود بودن مفاهیم متفاوتی هستند. اگر فقط نوشته شود کابل ضدحریق، ممکن است فروشنده محصولی پیشنهاد دهد که با نیاز واقعی پروژه همخوان نباشد. استاندارد آزمون باید در RFQ دقیق ذکر شود.
کنترل کیفیت و تحویل کابل
برای کابل، Drum Number، طول واقعی، Marking روی روکش، تستهای Routine، گواهی متریال، تست مقاومت هادی، تست ولتاژ و Packing اهمیت دارد. در تحویل سایت، آسیب روکش، شکستگی Drum، نفوذ رطوبت و عدم تطابق طول باید کنترل شود. در کابل ابزار دقیق، Continuity و Shield Isolation در نصب نیز باید تست شود.
برندها و سازندگان قابل بررسی
در کابل، برند باید همراه با Type Test، Routine Test، متریال عایق، شیلد، آرمور و استاندارد ضدحریق بررسی شود. نام برند بدون datasheet کامل برای خرید پروژهای کافی نیست.
- Prysmian Group
- Nexans
- Belden برای برخی کابلهای ابزار دقیق/دیتا
- LAPP و HELUKABEL در کابلهای صنعتی خاص
- LS Cable & System
- سازندگان داخلی مورد تایید پروژه با تست و مدارک معتبر
استانداردهای مهم
- IEC 60502 برای کابلهای قدرت با عایق اکسترود شده در ولتاژهای LV/MV
- IEC 60228 برای کلاس هادی و سطح مقطع
- IEC 60332 برای آزمون مقاومت در برابر انتشار شعله
- IEC 60754 و IEC 61034 برای Halogen Acid Gas و Smoke Density در کابلهای LSZH
- BS 5308 / PAS 5308 برای بسیاری از کابلهای ابزار دقیق در پروژههای نفت و گاز
- IEC 60092 یا استانداردهای خاص دریایی/Offshore در پروژههای مربوط
دادههای لازم برای RFQ
- Power/Control/Instrumentation و سطح ولتاژ
- Conductor Material، Size و Class
- Insulation، Sheath، Screen و Armor
- Fire/LSZH Standard و محیط نصب
- Drum Length، Test Certificate و Vendor List
خطاهای رایج خرید
- انتخاب سطح مقطع بدون افت ولتاژ و اتصال کوتاه
- اشتباه گرفتن Flame Retardant و Fire Resistant
- حذف شیلد مناسب در کابل ابزار دقیق
- عدم تعیین آرمور و LSZH در محیط حساس
- کنترل نکردن Drum Number و طول واقعی کابل

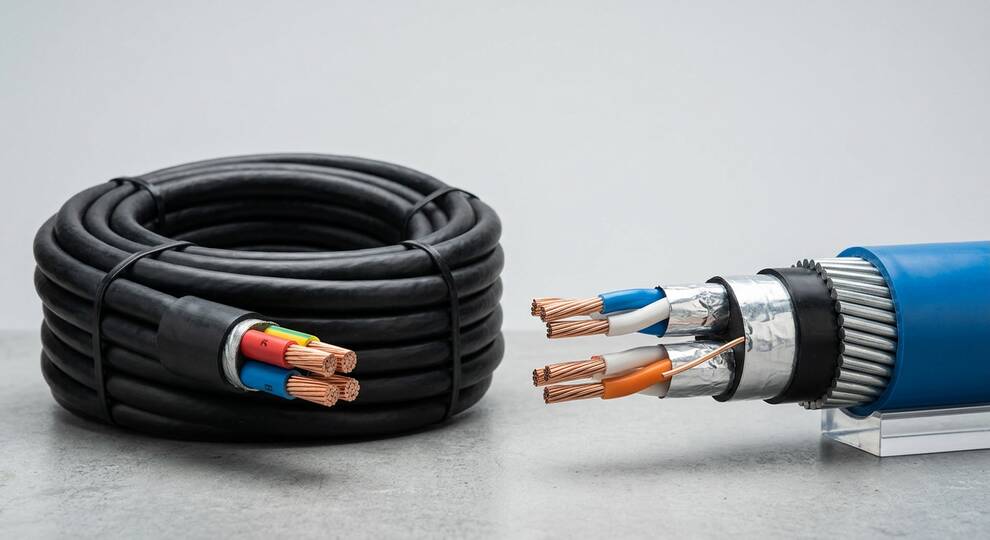

| نام محصول | کابل قدرت و ابزار دقیق صنعتی / Industrial Power and Instrumentation Cable |
|---|---|
| دسته | برق صنعتی |
| مدارک پایه | Datasheet، MTC/Test Report، گواهی سازنده، Packing List و مدارک بازرسی طبق پروژه |
راهنمای کاربردی کابل برای طراحی، نصب و نگهداری
در طراحی کابل، مسیر نصب به اندازه سطح مقطع اهمیت دارد. کابل دفنی، کابل داخل سینی، کابل در کانال بسته، کابل در فضای باز و کابل نزدیک منبع حرارتی هرکدام ضریب تصحیح متفاوت دارند. اگر Derating دما، تجمع کابلها و روش نصب اعمال نشود، کابل در بهرهبرداری گرم میشود و عمر عایق کاهش مییابد.
برای کابل ابزار دقیق، موضوع اصلی کاهش نویز و حفظ کیفیت سیگنال است. زوج تابیده، شیلد کلی، شیلد زوجی، Drain Wire و نحوه Earthing شیلد باید با فلسفه ابزار دقیق پروژه هماهنگ باشد. اتصال اشتباه شیلد از دو طرف یا قطع آن در مسیر میتواند نویز القایی ایجاد کند، مخصوصاً در کنار کابلهای قدرت و VFD.
در کابلهای VFD، اثر PWM، dv/dt و جریانهای Common Mode باید بررسی شود. استفاده از کابل نامناسب یا شیلد/آرمور نادرست میتواند باعث نویز، خرابی بیرینگ موتور یا تداخل با ابزار دقیق شود. در مسیرهای طولانی، Reactor یا Sine Filter ممکن است لازم شود و باید با سازنده درایو و موتور هماهنگ گردد.
برای خرید کابل، Drum Length و مدیریت برش اهمیت مالی دارد. اگر طولها بدون بررسی مسیر واقعی سفارش داده شوند، پرت کابل زیاد میشود یا در سایت وصله غیرضروری ایجاد میگردد. بهتر است Cable Schedule، مسیر کابل و طول رزرو قبل از سفارش نهایی کنترل شود. Drum Number نیز باید در تحویل و نصب ثبت شود تا ردیابی تست و متریال حفظ گردد.
در پروژههای دارای الزامات حریق، باید دقیقاً مشخص شود کابل Flame Retardant، Fire Resistant، LSZH یا ترکیبی از اینهاست. این اصطلاحات معادل نیستند. کابل Fire Resistant باید در آتش برای مدت مشخص عملکرد الکتریکی را حفظ کند، در حالی که LSZH بیشتر به کاهش دود و گاز هالوژنی مربوط است.
نکات تکمیلی برای بهرهبرداری و تحویل پروژه
برای بهرهبرداری بلندمدت، شمارهگذاری و ردیابی کابل به اندازه خود کابل اهمیت دارد. Cable Drum، مسیر نصب، شماره کابل، تست Megger، تست Continuity و Termination باید در مدارک Commissioning ثبت شود. اگر این اطلاعات پراکنده باشد، عیبیابی آینده در زمان توقف اضطراری بسیار زمانبر خواهد شد.
در کابل ابزار دقیق، جداسازی مسیر از کابل قدرت و کابل VFD باید در طراحی رعایت شود. حتی کابل شیلددار اگر در مسیر نامناسب و کنار منبع نویز شدید نصب شود، ممکن است سیگنال ناپایدار داشته باشد. بنابراین خرید کابل باید با Cable Routing و Earthing Philosophy هماهنگ باشد، نه فقط با Cable Schedule.
جمعبندی تکمیلی انتخاب
در جمعبندی، کابل صنعتی باید هم با محاسبات برق و هم با شرایط نصب و آتشسوزی هماهنگ باشد. خرید کابل بدون توجه به مسیر نصب، نویز، شیلد و مدارک تست معمولاً در مرحله Commissioning خود را نشان میدهد.
ثبت RFQ برای کابل قدرت و ابزار دقیق صنعتی
دادههای موجود را ارسال کنید تا موارد ناقص قبل از قیمتگیری مشخص شود.
ثبت RFQ این محصول ←مطالب مرتبط
پرسشهای متداول
بله. کابل ابزار دقیق معمولاً برای سیگنالهای حساس شیلد، زوج تابیده و ساختار نویزپذیری کنترلشده دارد.
خیر. LSZH یعنی دود و گاز هالوژنی کم؛ Fire Resistant یعنی حفظ عملکرد در آتش برای مدت مشخص.
خیر. به مسیر نصب، ریسک مکانیکی، دفن مستقیم، سینی کابل و Spec پروژه بستگی دارد.
برای جمعبندی، خرید مطمئن کابل قدرت و ابزار دقیق صنعتی زمانی انجام میشود که استاندارد، متریال، برندهای مجاز، مدارک، روش تست و شرایط نصب قبل از مذاکره قیمت مشخص شده باشد. اگر این موارد مبهم بماند، کمترین قیمت میتواند به پرریسکترین انتخاب پروژه تبدیل شود.
در ارزیابی نهایی کابل قدرت و ابزار دقیق صنعتی، بهتر است پیشنهادها در یک جدول Technical Bid Evaluation کنار هم قرار بگیرند تا انحرافها، مدارک ناقص و تفاوت برندها قبل از صدور سفارش مشخص شود.
برای کابل قدرت و ابزار دقیق صنعتی، زمان تحویل واقعی شامل آمادهسازی مدارک، بازرسی، بستهبندی، حمل و تأیید کارفرماست؛ بنابراین فقط موجودی اولیه یا قیمت واحد نباید معیار تصمیم باشد.
انتخاب و محدوده کاربرد برای کابل قدرت و ابزار دقیق
در این بخش تمرکز روی تعریف دقیق سرویس، مرزهای کاربرد و جلوگیری از انتخاب عنوانی است. برای کابل قدرت و ابزار دقیق، تصمیم خرید باید بر پایه دادههای اختصاصی همان تجهیز گرفته شود. دادههای کلیدی این صفحه شامل voltage، armor، shield، fire resistance، LSZH، segregation و gland compatibility هستند و نبود هر کدام میتواند پیشنهادها را از حالت قابل مقایسه خارج کند. بنابراین RFQ باید قبل از ارسال توسط تیم فنی مرور شود و اگر اطلاعاتی مانند شرایط سرویس، متریال، ظرفیت، محدودیت نصب یا خروجیهای کنترلی نامشخص است، به عنوان open point در clarification ثبت گردد.
در ارزیابی پیشنهادها، مدارک مورد انتظار باید از ابتدا به فروشنده اعلام شود. برای کابل قدرت و ابزار دقیق مدارکی مانند IEC 60502/60092/60332، test report، drum list و cable datasheet نقش اصلی در پذیرش دارند. این مدارک باید با tag، serial، model code یا heat number همان کالای تحویلی قابل ردیابی باشند. مدرک عمومی یا کاتالوگ به تنهایی برای تحویل پروژهای کافی نیست، زیرا نشان نمیدهد کالای واقعی همان مشخصات و همان آزمونهای مورد انتظار را دارد.
ریسکهایی مانند افت ولتاژ، نویز، شیلدینگ غلط، flame spread و bending radius نامناسب زمانی کاهش مییابند که خرید، مهندسی، کنترل کیفیت و بهرهبرداری یک معیار پذیرش مشترک داشته باشند. برای کابل قدرت و ابزار دقیق بهتر است یک جدول کوتاه TBE تهیه شود که در آن گزینههای پیشنهادی از نظر استاندارد، ظرفیت، متریال، accessory، مدارک، تست، نصب و قطعات یدکی مقایسه شوند. اگر فروشنده جایگزین فنی پیشنهاد میکند، تفاوتها باید کتبی و قابل بررسی باشند، نه صرفاً در توضیح شفاهی فروشنده.
در زمان تحویل و راهاندازی، کابل قدرت و ابزار دقیق باید در شرایط واقعی سایت کنترل شود. این کنترل میتواند شامل بررسی پلاک، marking، ابعاد، سیگنال، فشار، دما، دبی، لرزش، نشتی، عملکرد alarm یا هر شاخص متناسب با همان تجهیز باشد. نتیجه تست اولیه، تنظیمات نهایی، قطعات یدکی و هر تغییر as-built باید در Data Book ثبت شود. این کار باعث میشود خریدهای بعدی و نگهداری تجهیز با داده قابل ردیابی انجام شود.
- تعریف service و operating case واقعی پیش از استعلام.
- درخواست مدارک فنی و تستها در متن RFQ، نه پس از تحویل.
- کنترل accessory، ابزار نصب و spare در BOM مستقل.
- ثبت اختلافهای فنی در deviation list و اخذ تأیید کتبی.
- نگهداری نتایج SAT/commissioning در پرونده پروژه.
