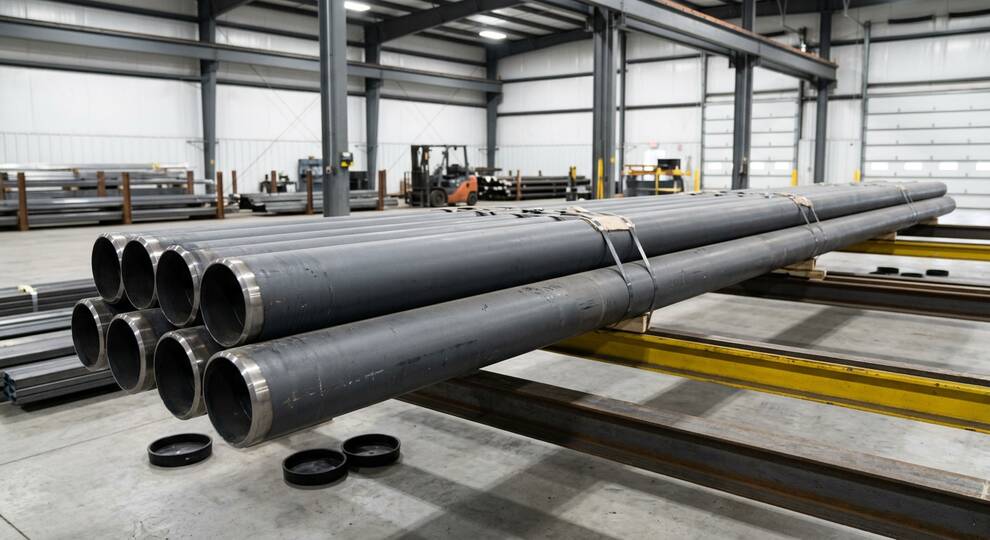

لوله دمای پایین ASTM A333 Gr.6

راهنمای کاربردی برای کاربر و خریدار

این صفحه برای تصمیم‌گیری فنی، خرید، نصب، بهره‌برداری و بازرسی لوله دمای پایین ASTM A333 Gr.6 نوشته شده است. هدف فقط معرفی محصول نیست؛ بلکه کاهش خطای خرید، روشن شدن مدارک و قابل مقایسه کردن پیشنهادهای فروشندگان است.

چرا A333 Gr.6 انتخاب می‌شود؟

وقتی دمای طراحی پایین است، لوله کربن‌استیل عمومی ممکن است از نظر Toughness کافی نباشد و شکست ترد ریسک ایجاد کند. ASTM A333 Gr.6 برای سرویس‌های دمای پایین استفاده می‌شود و در خطوط سرد گاز، واحدهای تفکیک، LNG/NGL در محدوده مجاز و فرایندهایی که دمای محیط یا سیال پایین است کاربرد دارد. انتخاب آن باید با Minimum Design Metal Temperature و Impact Requirement هماهنگ باشد.

Impact Test و MDMT

نقطه کلیدی در A333، آزمون ضربه یا Charpy Impact است. اگر پروژه MDMT مشخص دارد، تست باید در دمای مناسب انجام و در MTC ثبت شود. صرف اینکه فروشنده بگوید A333 Gr.6 کافی است، بدون کنترل دمای تست و نتایج جذب انرژی، برای پروژه‌های حساس قابل قبول نیست. تیم بازرسی باید دمای آزمون، نمونه‌ها و معیار پذیرش را بررسی کند.

Seamless یا Welded

ASTM A333 می‌تواند Seamless یا Welded باشد، اما انتخاب روش ساخت به سایز، فشار، Spec پروژه و امکان بازرسی بستگی دارد. در لوله Welded، کنترل خط جوش و NDT اهمیت بیشتری دارد. در Seamless، کنترل تلرانس ضخامت، Ovality و سطح داخلی مهم است. هر دو باید با MTC قابل ردیابی و تست Hydro/NDT همراه باشند.

نصب و جوشکاری در سرویس سرد

در سرویس دمای پایین، جوش و HAZ هم باید Toughness کافی داشته باشند. WPS، فیلر، Preheat در صورت نیاز، کنترل Heat Input و آزمون‌های مربوط باید طبق پروژه انجام شود. اگر فقط لوله A333 تهیه شود اما فیتینگ، فلنج یا جوشکاری با متریال نامناسب باشد، سیستم به‌صورت یکپارچه برای دمای پایین قابل اعتماد نیست.

مقایسه تأمین‌کنندگان

در مقایسه Tenaris، Vallourec، JFE، Nippon Steel، Sumitomo یا سازندگان مورد تایید، باید سابقه تولید LTCS، امکان ارائه Impact Test معتبر، Heat Number، بسته‌بندی، Marking و زمان تحویل بررسی شود. برای پروژه‌های گاز، Traceability و مدارک TPI می‌تواند از اختلاف قیمت اولیه مهم‌تر باشد.

برندها و سازندگان قابل بررسی

  • Tenaris
  • Vallourec
  • JFE
  • Nippon Steel
  • Sumitomo
  • Tubos Reunidos
  • سازندگان LTCS تاییدشده پروژه

استانداردهای مهم

  • ASTM A333 / ASME SA333 برای Seamless و Welded Steel Pipe در سرویس دمای پایین
  • ASME B36.10M برای ابعاد و ضخامت
  • ASME B31.3 برای پایپینگ فرایندی
  • EN 10204 3.1/3.2 برای مدارک متریال
  • الزامات Charpy Impact Test طبق دمای طراحی پروژه
  • NACE MR0175 در صورت سرویس ترش

داده‌های لازم برای RFQ

  • MDMT و دمای Charpy Impact موردنیاز
  • Seamless یا Welded و NPS/Schedule
  • Grade 6 و الزامات NACE/Impact
  • Hydro/NDT و MTC 3.1/3.2
  • کشور سازنده و Vendor List

خطاهای رایج خرید

  • خرید A106 به جای A333 برای سرویس سرد
  • عدم کنترل دمای Charpy Impact در MTC
  • نادیده گرفتن فیتینگ/فلنج سازگار با LTCS
  • اشتباه گرفتن دمای محیط با MDMT واقعی
  • حذف NDT برای لوله Welded

کنترل‌های تخصصی در سرویس دمای پایین

در سرویس دمای پایین، خطر اصلی شکست ترد است. فولاد کربنی معمولی ممکن است در دمای پایین چقرمگی کافی نداشته باشد و بدون تغییر شکل محسوس بشکند. به همین دلیل ASTM A333 Gr.6 زمانی انتخاب می‌شود که MDMT پروژه پایین‌تر از محدوده متریال‌های عمومی باشد. تیم مهندسی باید دمای طراحی فلز، نه فقط دمای سیال، را مبنای انتخاب قرار دهد.

Charpy Impact Test باید دقیقاً با دمای مورد نیاز پروژه تطبیق داشته باشد. برخی پیشنهادها فقط نام A333 Gr.6 را ذکر می‌کنند، اما دمای آزمون، انرژی جذب‌شده و معیار پذیرش را شفاف نمی‌کنند. برای پروژه‌های حساس، MTC باید نشان دهد نمونه‌ها در دمای مناسب تست شده‌اند و نتیجه آزمون قابل ردیابی است.

سیستم پایپینگ سرد فقط با لوله A333 کامل نمی‌شود. فیتینگ، فلنج، ولو، پیچ‌ومهره، گسکت و حتی WPS جوشکاری باید با سرویس دمای پایین هماهنگ باشند. اگر یک جزء با متریال عمومی در خط LTCS قرار گیرد، همان جزء می‌تواند ضعیف‌ترین نقطه سیستم شود. بنابراین MTO باید از نظر سازگاری متریال یکپارچه کنترل شود.

در انبارداری و حمل، ضربه به انتهای لوله یا آسیب Bevel می‌تواند Fit-up را در سایت دشوار کند. برای خطوط سرد که کنترل کیفیت سخت‌گیرانه‌تر است، محافظت انتها، بسته‌بندی مناسب و جلوگیری از خوردگی سطحی اهمیت بیشتری دارد. عکس‌های پیش از حمل و Packing List تفکیکی می‌تواند اختلافات تحویل را کم کند.

در مقایسه برند و سازنده، تجربه تولید LTCS و امکان ارائه تست ضربه معتبر مهم‌تر از نام تجاری صرف است. برای پروژه‌های گاز و واحدهای سرد، TPI در کارخانه یا انبار مبدأ می‌تواند ریسک تحویل متریال نامنطبق را کاهش دهد.

ثبت RFQ برای لوله دمای پایین ASTM A333 Gr.6

داده‌های موجود را ارسال کنید تا موارد ناقص پیش از قیمت‌گیری مشخص شود.

ثبت RFQ این محصول ←

مطالب مرتبط

راهنمای A333 Gr.6A106 vs A333Impact Testing A333تامین پایپینگصفحه خدمات مرتبطهاب محصولات

پرسش‌های متداول

A333 Gr.6 تا چه دمایی استفاده می‌شود؟

به Spec، کد طراحی و Impact Test بستگی دارد؛ باید MDMT پروژه و دمای تست در MTC کنترل شود.

A333 همیشه Seamless است؟

خیر؛ استاندارد می‌تواند Seamless یا Welded را پوشش دهد و باید در سفارش مشخص شود.

آیا فیتینگ هم باید LTCS باشد؟

بله، سیستم باید یکپارچه برای دمای پایین طراحی شود؛ فیتینگ و فلنج نامناسب نقطه ضعف ایجاد می‌کند.

جمع‌بندی: خرید مطمئن لوله دمای پایین ASTM A333 Gr.6 یعنی استاندارد، کاربرد واقعی، برند قابل قبول، مدارک و روش نصب از ابتدا مشخص باشد. این رویکرد از خرید مبهم و اختلاف در مرحله تحویل جلوگیری می‌کند.

در پروژه‌هایی که لوله دمای پایین ASTM A333 Gr.6 در مسیر بحرانی قرار دارد، بهتر است قبل از صدور سفارش یک جلسه فنی کوتاه بین خرید، مهندسی و بازرسی برگزار شود تا همه درباره استاندارد، مدارک، محدوده تامین و معیار پذیرش توافق کنند.

برای لوله دمای پایین ASTM A333 Gr.6، برند یا سازنده جایگزین فقط وقتی قابل قبول است که از نظر استاندارد، مدارک، تجربه کاربرد مشابه و امکان تامین قطعات یا خدمات، با نیاز پروژه هم‌خوان باشد.

برای کنترل نهایی لوله A333، بهتر است تیم پروژه یک ماتریس دمایی تهیه کند که در آن MDMT، دمای تست ضربه، ضخامت، گرید و متریال قطعات مجاور کنار هم دیده شوند. این ماتریس کمک می‌کند لوله، فیتینگ، فلنج، ولو و جوشکاری همگی برای یک محدوده دمایی سازگار باشند. در پروژه‌های گاز، تغییرات دما در راه‌اندازی، Blowdown یا شرایط اضطراری نیز باید در نظر گرفته شود، زیرا گاهی دمای فلز از دمای معمول بهره‌برداری پایین‌تر می‌رود.

انتخاب و محدوده کاربرد برای لوله دمای پایین ASTM A333

در این بخش تمرکز روی تعریف دقیق سرویس، مرزهای کاربرد و جلوگیری از انتخاب عنوانی است. برای لوله دمای پایین ASTM A333، تصمیم خرید باید بر پایه داده‌های اختصاصی همان تجهیز گرفته شود. داده‌های کلیدی این صفحه شامل impact test، notch toughness، LTCS service، heat number، NDT و end preparation هستند و نبود هر کدام می‌تواند پیشنهادها را از حالت قابل مقایسه خارج کند. بنابراین RFQ باید قبل از ارسال توسط تیم فنی مرور شود و اگر اطلاعاتی مانند شرایط سرویس، متریال، ظرفیت، محدودیت نصب یا خروجی‌های کنترلی نامشخص است، به عنوان open point در clarification ثبت گردد.

  • تعریف service و operating case واقعی پیش از استعلام.
  • درخواست مدارک فنی و تست‌ها در متن RFQ، نه پس از تحویل.
  • کنترل accessory، ابزار نصب و spare در BOM مستقل.
  • ثبت اختلاف‌های فنی در deviation list و اخذ تأیید کتبی.
  • نگهداری نتایج SAT/commissioning در پرونده پروژه.

نصب و راه‌اندازی برای لوله دمای پایین ASTM A333

در این بخش تمرکز روی شرایط نصب واقعی، interfaceهای سایت و آزمون‌های راه‌اندازی است. برای لوله دمای پایین ASTM A333، تصمیم خرید باید بر پایه داده‌های اختصاصی همان تجهیز گرفته شود. داده‌های کلیدی این صفحه شامل impact test، notch toughness، LTCS service، heat number، NDT و end preparation هستند و نبود هر کدام می‌تواند پیشنهادها را از حالت قابل مقایسه خارج کند. بنابراین RFQ باید قبل از ارسال توسط تیم فنی مرور شود و اگر اطلاعاتی مانند شرایط سرویس، متریال، ظرفیت، محدودیت نصب یا خروجی‌های کنترلی نامشخص است، به عنوان open point در clarification ثبت گردد.

  • تعریف service و operating case واقعی پیش از استعلام.
  • درخواست مدارک فنی و تست‌ها در متن RFQ، نه پس از تحویل.
  • کنترل accessory، ابزار نصب و spare در BOM مستقل.
  • ثبت اختلاف‌های فنی در deviation list و اخذ تأیید کتبی.
  • نگهداری نتایج SAT/commissioning در پرونده پروژه.

مدارک و نگهداری برای لوله دمای پایین ASTM A333

در این بخش تمرکز روی Data Book، spare، کالیبراسیون، تنظیمات و نگهداری بلندمدت است. برای لوله دمای پایین ASTM A333، تصمیم خرید باید بر پایه داده‌های اختصاصی همان تجهیز گرفته شود. داده‌های کلیدی این صفحه شامل impact test، notch toughness، LTCS service، heat number، NDT و end preparation هستند و نبود هر کدام می‌تواند پیشنهادها را از حالت قابل مقایسه خارج کند. بنابراین RFQ باید قبل از ارسال توسط تیم فنی مرور شود و اگر اطلاعاتی مانند شرایط سرویس، متریال، ظرفیت، محدودیت نصب یا خروجی‌های کنترلی نامشخص است، به عنوان open point در clarification ثبت گردد.

در ارزیابی پیشنهادها، مدارک مورد انتظار باید از ابتدا به فروشنده اعلام شود. برای لوله دمای پایین ASTM A333 مدارکی مانند ASTM A333، Charpy، MTC 3.1، hydro/UT، PMI در صورت الزام نقش اصلی در پذیرش دارند. این مدارک باید با tag، serial، model code یا heat number همان کالای تحویلی قابل ردیابی باشند. مدرک عمومی یا کاتالوگ به تنهایی برای تحویل پروژه‌ای کافی نیست، زیرا نشان نمی‌دهد کالای واقعی همان مشخصات و همان آزمون‌های مورد انتظار را دارد.

ریسک‌هایی مانند عدم تطابق دمای آزمون، traceability ناقص، brittle fracture و marking مخدوش زمانی کاهش می‌یابند که خرید، مهندسی، کنترل کیفیت و بهره‌برداری یک معیار پذیرش مشترک داشته باشند. برای لوله دمای پایین ASTM A333 بهتر است یک جدول کوتاه TBE تهیه شود که در آن گزینه‌های پیشنهادی از نظر استاندارد، ظرفیت، متریال، accessory، مدارک، تست، نصب و قطعات یدکی مقایسه شوند. اگر فروشنده جایگزین فنی پیشنهاد می‌کند، تفاوت‌ها باید کتبی و قابل بررسی باشند، نه صرفاً در توضیح شفاهی فروشنده.

در زمان تحویل و راه‌اندازی، لوله دمای پایین ASTM A333 باید در شرایط واقعی سایت کنترل شود. این کنترل می‌تواند شامل بررسی پلاک، marking، ابعاد، سیگنال، فشار، دما، دبی، لرزش، نشتی، عملکرد alarm یا هر شاخص متناسب با همان تجهیز باشد. نتیجه تست اولیه، تنظیمات نهایی، قطعات یدکی و هر تغییر as-built باید در Data Book ثبت شود. این کار باعث می‌شود خریدهای بعدی و نگهداری تجهیز با داده قابل ردیابی انجام شود.

  • تعریف service و operating case واقعی پیش از استعلام.
  • درخواست مدارک فنی و تست‌ها در متن RFQ، نه پس از تحویل.
  • کنترل accessory، ابزار نصب و spare در BOM مستقل.
  • ثبت اختلاف‌های فنی در deviation list و اخذ تأیید کتبی.
  • نگهداری نتایج SAT/commissioning در پرونده پروژه.
