راهنمای کاربردی برای تصمیمگیری
این صفحه برای خرید، طراحی، نصب، بهرهبرداری و بازرسی ساپورت پایپینگ و Spring Hanger نوشته شده است. هدف این است که کاربر محصول بداند در RFQ، ساخت، تست، راهاندازی و نگهداری چه مواردی واقعاً تعیینکننده هستند.
ساپورت پایپینگ چرا فقط آهنآلات نیست؟
ساپورت پایپینگ بخشی از سیستم مکانیکی خط است و اگر درست انتخاب نشود، بار اضافی به نازل تجهیزات، پمپ، کمپرسور، توربین یا مبدل وارد میکند. وظیفه ساپورت فقط نگه داشتن وزن لوله نیست؛ باید وزن، انبساط حرارتی، حرکت جانبی، لرزش، زلزله، باد، بار هیدروتست و شرایط راهاندازی را کنترل کند. در خطوط داغ، ساپورت نامناسب میتواند باعث بلند شدن لوله از روی ساپورت یا انتقال بار غیرمجاز به نازل شود.
انواع ساپورت و کاربردها
Pipe Shoe برای خطوط عایقدار یا خطوطی که باید از روی سازه عبور کنند کاربرد دارد. Guide حرکت جانبی را محدود میکند اما اجازه حرکت محوری میدهد. Anchor حرکت را در نقطه مشخص مهار میکند و بار زیادی به سازه منتقل میکند. U-Bolt و Clamp برای نگهداری خطوط کوچکتر رایجاند، اما اگر بیش از حد محکم شوند ممکن است حرکت حرارتی را قفل کنند. Slide Plate با PTFE/SS برای کاهش اصطکاک در خطوط داغ استفاده میشود.
Variable و Constant Spring Hanger
در خطوطی که حرکت عمودی قابل توجه دارند، ساپورت صلب میتواند در حالت گرم بار را از دست بدهد یا بار اضافی ایجاد کند. Variable Spring Hanger با تغییر بار در محدوده مجاز کار میکند. اگر تغییر بار بیش از حد باشد یا تجهیز حساس مثل توربین، بویلر نازل یا کمپرسور درگیر باشد، Constant Spring Hanger انتخاب میشود تا نیروی تقریباً ثابت در کل Travel اعمال کند. Travel، Hot Load، Cold Load و Load Variation باید در Datasheet ساپورت مشخص باشد.
ورودیهای طراحی از Stress Analysis
ساپورت نباید از روی حدس ساخته شود. خروجی Stress Analysis باید شامل نوع ساپورت، Load، Direction، Movement، Hot/Cold Condition و Friction باشد. اگر در سایت بهجای ساپورت طراحیشده، ساپورت ساده نصب شود، کل تحلیل تنش بیاعتبار میشود. برای خطوط حساس، Support Tag و موقعیت دقیق روی Isometric باید با نقشه سازه و نصب تطبیق داده شود.
ساخت، متریال و پوشش
متریال ساپورت معمولاً فولاد کربنی است، اما در محیط خورنده، دمای بالا، Cryogenic یا تماس با استنلس، جزئیات تغییر میکند. پوشش میتواند رنگ صنعتی، Hot Dip Galvanizing یا سیستم رنگ خاص باشد. در ساپورت خطوط سرد، جلوگیری از Cold Bridge و استفاده از عایق/Block مناسب اهمیت دارد. در خطوط استنلس، تماس مستقیم با کربناستیل میتواند آلودگی یا خوردگی گالوانیکی ایجاد کند.
نصب و خطاهای سایت
یکی از خطاهای رایج، جوش دادن ساپورت یا Stopper در محل برای حل فوری مشکل نصب است، بدون بازگشت به تیم تنش. این کار ممکن است حرکت حرارتی را قفل کند. Spring Hanger باید با Pin یا Locking Device در وضعیت حمل نصب شود و در زمان مناسب آزاد گردد. اگر آزادسازی Spring در Commissioning فراموش شود، ساپورت عملاً کار نمیکند.
بازرسی و تحویل
برای ساپورتهای ساده، Dimensional Check، متریال، جوش و پوشش کنترل میشود. برای Spring Hanger، Load Test، Calibration، Nameplate، Travel Scale و Locking Device اهمیت دارد. مدارک باید شامل Drawing، Load/Travel Data، MTC، Coating Report و Installation Instruction باشد. در تحویل سایت، شماره Tag و جهت نصب باید با Isometric تطبیق داده شود.
مقایسه سازندگان
در مقایسه LISEGA، Bergen، PT&P، Carpenter & Paterson یا سازندگان داخلی، باید Catalog Load Range، تجربه پروژه، کیفیت Spring، مدارک تست، امکان سفارشیسازی، پوشش و خدمات محلی بررسی شود. در ساپورتهای حساس، سازندهای که محاسبه و مدارک کامل ارائه میکند، حتی اگر قیمت بالاتری داشته باشد، ریسک پروژه را کمتر میکند.
برندها و سازندگان قابل بررسی
- LISEGA
- Bergen Pipe Supports
- Piping Technology & Products (PT&P)
- Carpenter & Paterson
- Flexilatina / LISEGA systems
- سازندگان ساپورت تاییدشده پروژه
استانداردهای مهم
- MSS SP-58 برای Pipe Hangers and Supports و الزامات طراحی/ساخت
- MSS SP-69 برای Selection and Application در بسیاری از Specها
- ASME B31.1 و ASME B31.3 برای کدهای پایپینگ مرتبط
- استانداردهای جوشکاری و پوشش مانند AWS/ISO و Galvanizing طبق پروژه
- الزامات طراحی تنش پایپینگ و Stress Isometric
- استانداردهای رنگ، HDG، PTFE Slide Plate و عایق سرد/گرم طبق پروژه
دادههای لازم برای RFQ
- Support Tag و نوع ساپورت
- Operating/Design Load و Test Load
- Movement/Travel در سه جهت
- Hot/Cold Load و Load Variation
- Material، Coating و Insulation Detail
- Drawing، MTC، Load Test و Installation Instruction
خطاهای رایج خرید
- ساخت ساپورت بدون خروجی Stress Analysis
- قفل کردن حرکت حرارتی با U-Bolt یا Stopper اشتباه
- آزاد نکردن Locking Device در Spring Hanger
- بیتوجهی به Load Case هیدروتست
- انتخاب پوشش نامناسب در محیط خورنده
ثبت RFQ برای ساپورت پایپینگ و Spring Hanger
ثبت RFQ این محصول ←مطالب مرتبط
پرسشهای متداول
Variable با حرکت، بار متفاوتی اعمال میکند؛ Constant تلاش میکند بار تقریباً ثابت در Travel نگه دارد.
برای خطوط حساس فقط با تأیید تیم Stress/Piping؛ تغییر خودسرانه میتواند بار نازل را بالا ببرد.
برای حمل و نصب در موقعیت ایمن قفل میشود و باید در زمان Commissioning طبق دستور آزاد شود.
جمعبندی: انتخاب مطمئن ساپورت پایپینگ و Spring Hanger زمانی انجام میشود که کاربرد واقعی، استاندارد، مدارک، برند قابل قبول، الزامات نصب و روش پذیرش از ابتدا روشن باشد.

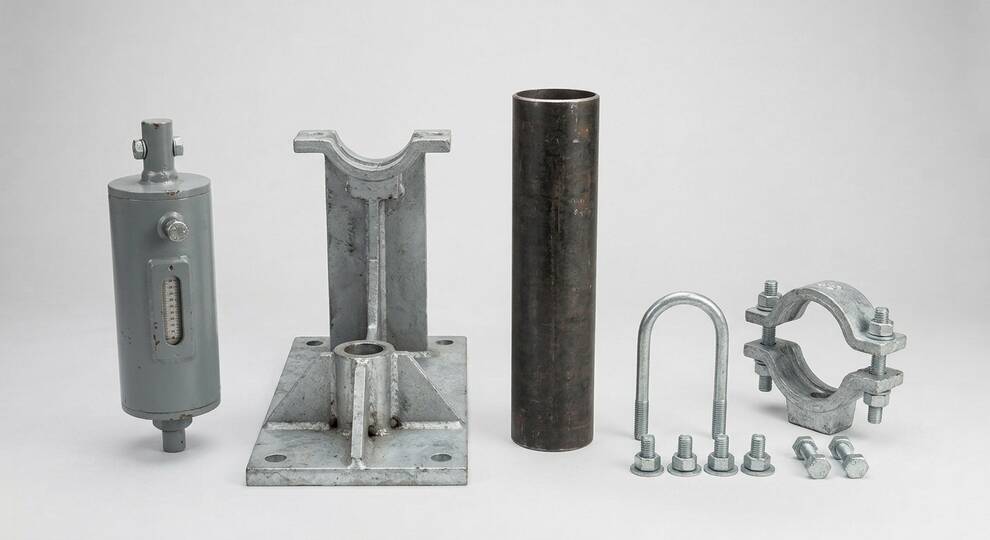

ساپورت پایپینگ و Spring Hanger؛ کنترل بار، حرکت و نصب
ساپورت پایپینگ فقط یک قطعه فلزی برای نگه داشتن لوله نیست؛ بخشی از تحلیل تنش، کنترل ارتعاش، مدیریت انبساط حرارتی و حفاظت تجهیزات متصل به پایپینگ است. در خطوط بخار، دمای بالا، خطوط رفت و برگشت، پایپینگ پمپ و تجهیزات حساس، انتخاب اشتباه ساپورت میتواند باعث بار اضافی روی nozzle، شکمدادگی خط، گیرکردن حرکت حرارتی یا vibration شود. Spring hanger زمانی لازم میشود که لوله در اثر تغییر دما حرکت عمودی دارد و ساپورت rigid نمیتواند آن حرکت را بدون ایجاد بار اضافی تحمل کند.
در RFQ باید نوع ساپورت، load، travel، cold/hot setting، جهت حرکت، line number، insulation، shoe requirement، material، coating، استاندارد ساخت، drawing و موقعیت نصب مشخص شود. برای spring support، load variation، spring rate، travel range، preset، lock pin و nameplate اهمیت دارد. اگر load واقعی با اطلاعات طراحی متفاوت باشد، spring در موقعیت درست کار نمیکند و خط در حالت hot بار نامناسب به سازه یا تجهیز وارد میکند.
تست، تحویل و نصب
برای spring hanger، test report و calibration/load test اهمیت دارد. در تحویل باید tag، cold load، hot load، travel، direction، lock pin و painting کنترل شود. در نصب، lock pin نباید پیش از زمان مناسب آزاد شود و موقعیت cold setting باید با drawing مطابقت داشته باشد. برای ساپورتهای ثابت، guide، anchor، slide plate و shoe باید با حرکت حرارتی خط هماهنگ باشد. اگر PTFE slide plate آسیب ببیند یا در نصب جوشکاری اشتباه انجام شود، اصطکاک افزایش مییابد و تحلیل تنش واقعی تغییر میکند.
| نوع ساپورت | داده لازم | ریسک انتخاب ناقص |
|---|---|---|
| Rigid Support | Load، elevation، shoe، insulation | نشست خط یا بار اضافی |
| Spring Hanger | Cold/hot load، travel، spring rate | گیرکردن حرکت یا overload |
| Guide/Anchor | جهت حرکت، load، اصطکاک، سازه | تغییر مسیر انبساط یا stress بالا |
| Slide Plate | Material، temperature، surface، friction | حرکت نامطلوب و بار روی nozzle |
برای پذیرش، بهتر است ساپورتها بر اساس line number و isometric بستهبندی شوند. گم شدن یک spring hanger یا نصب آن در موقعیت اشتباه میتواند راهاندازی خط را به تأخیر بیندازد. Data Book باید شامل drawing، load table، test report، coating و دستور نصب باشد.
جزئیات تکمیلی ساپورت، انبساط حرارتی و تحویل سایت
در خطوط دمای بالا، موقعیت ساپورت باید با تحلیل تنش و مسیر حرکت حرارتی هماهنگ شود. اگر guide یا anchor در محل اشتباه نصب شود، خط مسیر انبساط طبیعی خود را از دست میدهد و بار اضافی به nozzle پمپ، مبدل یا vessel وارد میشود. در خطوط بخار، shoe و insulation support باید طوری طراحی شوند که عایق له نشود و تماس مستقیم لوله داغ با سازه ایجاد نگردد. در خطوط سرد، موضوع cold support و جلوگیری از پل حرارتی اهمیت پیدا میکند.
برای spring hanger، آزاد کردن lock pin باید پس از نصب و در مرحله درست انجام شود. اگر pin زود آزاد شود، در زمان نصب بار نامناسب به ساپورت و لوله وارد میشود. اگر پس از راهاندازی pin باقی بماند، spring عملاً rigid میشود و حرکت خط محدود میگردد. بنابراین در چکلیست commissioning باید وضعیت همه springها، cold/hot position و travel indicator ثبت شود. در پروژههای حساس، walkdown پایپینگ پس از رسیدن خط به دمای کاری میتواند مشکلات ساپورت را آشکار کند.
در تحویل، هر ساپورت باید tag، line number، drawing reference، load، travel، coating و مدارک تست داشته باشد. بستهبندی بر اساس area یا isometric باعث میشود تیم نصب در سایت قطعه اشتباه را در محل اشتباه نصب نکند. برای ساپورتهای لغزشی، سطح slide plate باید در حمل و نصب محافظت شود؛ خط و خش یا پاشش جوش روی PTFE یا stainless plate اصطکاک را بالا میبرد و محاسبات تنش را تغییر میدهد.
برای رسیدن به پذیرش نهایی، walkdown ساپورتها باید با نقشه isometric و stress report انجام شود. موقعیت guide، anchor، shoe، clamp، U-bolt، spring hanger و slide plate باید با drawing مقایسه شود. اگر در نصب، ساپورت موقت باقی مانده باشد یا ساپورت دائم حذف شده باشد، رفتار خط در حالت گرم متفاوت خواهد شد و ممکن است بار اضافی به تجهیزات وارد شود.
در خطوط بحرانی، ثبت وضعیت cold و hot ساپورتها بخشی از مدارک راهاندازی است.
اگر پس از راهاندازی vibration یا جابهجایی غیرعادی دیده شود، نباید فقط به تقویت موضعی ساپورت اکتفا کرد. ابتدا باید علت حرکت، وضعیت anchorها، گیرکردن guide، اصطکاک slide plate، نشست سازه و تغییرات دمایی بررسی شود. اصلاح بدون تحلیل ممکن است تنش را به نقطه دیگری منتقل کند و مشکل بزرگتری بسازد.
برای همین، تغییرات میدانی ساپورت باید با تایید مهندسی ثبت شود.
همچنین نتیجه walkdown باید در نقشه As-built باقی بماند و برای تعمیرات بعدی استفاده شود.
حتماً ثبت گردد.
