معرفی قلم موجود

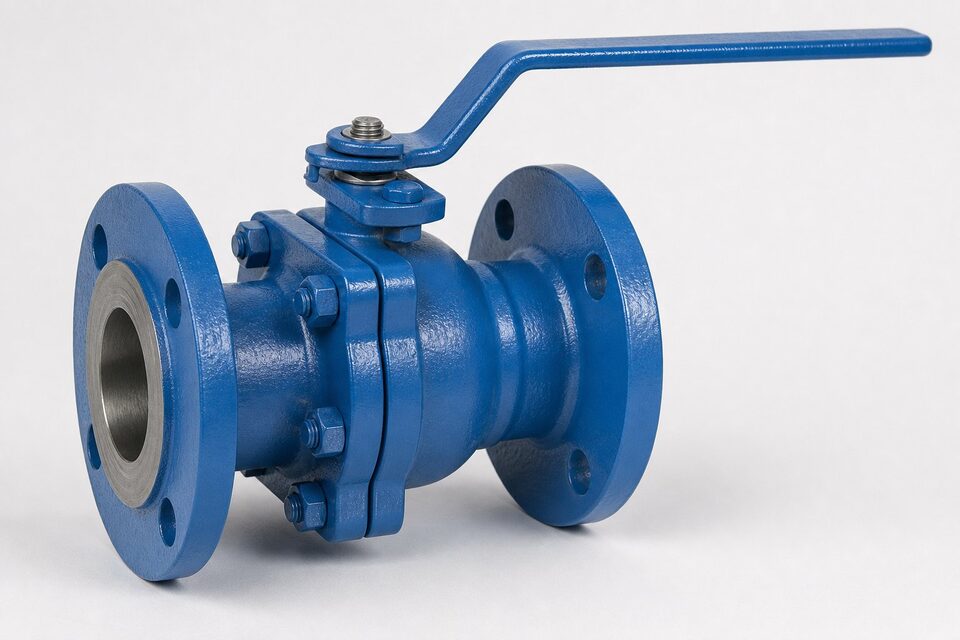

این قلم یک شیر توپی فلنجدار سایز 3 اینچ در کلاس فشاری 150 از برند (ANF) است که تستهای بدنه و نشیمنگاه را گذرانده و همراه مدارک در انبار نگهداری میشود. سایز 3 اینچ یکی از پرمصرفترین سایزها در خطوط یوتیلیتی، اسکیدها و خطوط فرایندی سبک است و در دسترس بودن آن در انبار، نیاز پروژهها به تحویل فوری را بدون انتظار برای ساخت پاسخ میدهد. ترکیب عبور کامل، طراحی فایرسیف و اتصال فلنجدار، این شیر را برای طیف وسیعی از سرویسهای عمومی و نیمهحساس مناسب میکند.
طراحی و ویژگیها
مکانیزم قطع و وصل این شیر، چرخش یکچهارم دور یک توپ با حفره عبوری است؛ عملیاتی سریع با گشتاور پایین که بال ولو را به انتخاب اول نقاط پرتکرار تبدیل کرده است. طراحی عبور کامل، افت فشار را در حالت باز ناچیز میکند و مسیر را برای ابزارهای درونخطی باز نگه میدارد. نشیمنگاههای نرم، آببندی کلاس بالا در شرایط عادی را فراهم میکنند و در طراحی فایرسیف، پس از آسیب دیدن نشیمنگاه نرم در حریق، نشیمنگاه فلزی پشتیبان نشتی را کنترل میکند. ساقه با طراحی ضد بیرونزدگی و پکینگ چندلایه، ایمنی و عمر آببندی ساقه را تضمین مینماید.
| برند | (ANF) |
|---|---|
| سایز اسمی | 3 اینچ |
| کلاس فشاری | 150 |
| متریال بدنه | کربن استیل |
| طرح | عبور کامل، توپ شناور |
| اتصال | فلنجدار با سطح برجسته |
| عملکرد | اهرم دستی؛ صفحه نصب عملگر |
| تست | بدنه و نشیمنگاه مطابق مرجع تست |
| وضعیت | موجود در انبار |
کاربردها
- خطوط یوتیلیتی: آب، هوای فشرده و ازت.
- خطوط فرایندی سبک در اسکیدها و پکیجها.
- نقاط قطع و وصل پرتکرار به دلیل عملکرد سریع یکچهارم دور.
- ورودی و خروجی تجهیزات برای ایزوله کردن در تعمیرات.
- نقاطی که افت فشار در حالت باز اهمیت دارد (عبور کامل).
مدارک و کنترل کیفیت
همراه این قلم، گواهی مواد بدنه و گزارش تست بدنه و نشیمنگاه ارائه میشود. پیش از ارسال، امکان بازدید و کنترل بصری، عملکرد اهرم و تطبیق مدارک برای خریدار وجود دارد. برای پروژههای دارای وندورلیست، تطبیق برند با الزامات کارفرما باید در مرحله استعلام بررسی شود؛ در صورت نیاز به برند جایگزین هممشخصه، گزینههای دیگر نیز قابل پیشنهاد است. این شفافیت مدارکی، ریسک رد شدن کالا در بازرسی ورودی را از بین میبرد.
چرا خرید از موجودی انبار؟
در پروژهها، زمان ساخت شیرهای استاندارد حتی از سازندگان معتبر نیز معمولاً چند هفته تا چند ماه است؛ موجودی انبار این زمان را به چند روز کاهش میدهد. برای توقفهای برنامهریزیشده، تعمیرات اضطراری و پروژههایی که در فاز نصب با کسری اقلام مواجه شدهاند، دسترسی به قلم تستشده و دارای مدارک، تفاوت بین توقف خط و ادامه کار است. قیمت قلم موجود نیز به دلیل حذف هزینه ساخت سفارشی و واسطهها، در بسیاری موارد رقابتیتر از سفارش جدید تمام میشود.
پرسشهای متداول
در طراحی عبور کامل، قطر داخلی توپ با قطر داخلی لوله برابر است؛ در نتیجه افت فشار در حالت باز نزدیک صفر میشود و برای پیگرانی مسیر مسدود نمیشود. در طراحی عبور محدود، قطر داخلی کوچکتر است و قیمت پایینتری دارد.
کلاس فشاری مطابق جدول دما-فشار مرجع طراحی شیرآلات است؛ یعنی حداکثر فشار مجاز در هر دما بر اساس متریال بدنه. برای سرویسهای عمومی آب و هوای فشرده و هیدروکربنهای کمفشار، کلاس 150 انتخاب رایج است.
بله؛ تست بدنه و نشیمنگاه مطابق مرجع تست شیرآلات انجام و گزارش آن همراه مدارک تحویل میشود.
بله؛ بال ولوهای فلنجدار معمولاً دارای صفحه استاندارد نصب عملگر هستند و میتوان عملگر پنوماتیک یا موتوری را روی آنها نصب کرد.
