راهنمای کاربردی برای تصمیمگیری
این صفحه برای خرید، طراحی، نصب، بهرهبرداری و بازرسی ترانسمیتر دما صنعتی نوشته شده است. هدف این است که پیش از ارسال RFQ، استاندارد، محدوده تامین، مدارک، خطاهای رایج و معیار پذیرش روشن باشد.

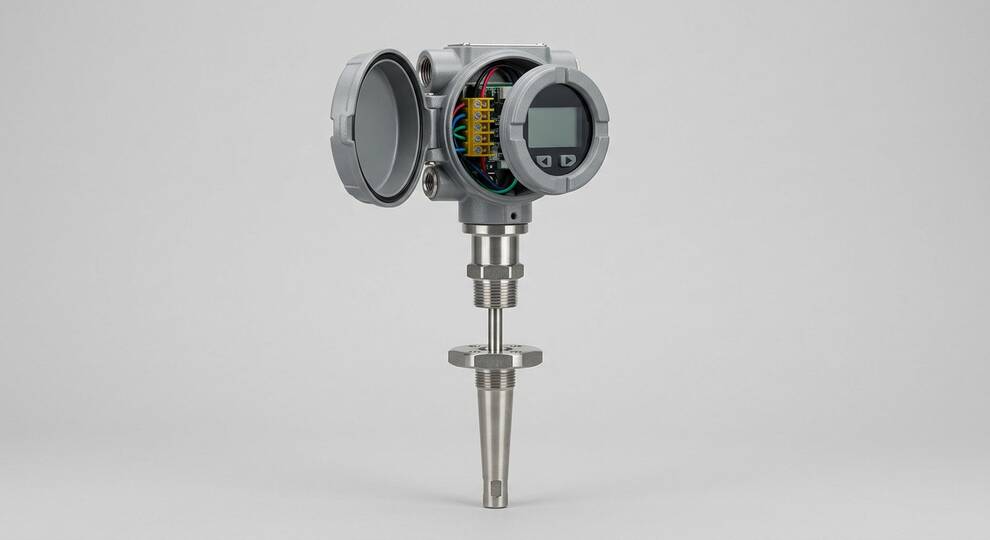

ترانسمیتر دما چه نقشی دارد؟
ترانسمیتر دما سیگنال سنسور RTD یا ترموکوپل را به سیگنال قابل استفاده برای DCS/PLC تبدیل میکند. این تبدیل فقط تقویت سیگنال نیست؛ خطیسازی، جبران Cold Junction در ترموکوپل، تشخیص خرابی سنسور و گاهی Diagnostics را شامل میشود. اگر ترانسمیتر درست انتخاب نشود، بهترین سنسور هم خروجی قابل اعتماد نخواهد داشت.
RTD یا Thermocouple
RTD مثل Pt100 برای دقت و پایداری بهتر در محدودههای متوسط رایج است. Thermocouple برای دماهای بالاتر یا شرایط سخت استفاده میشود اما دقت و پایداری متفاوتی دارد. ترانسمیتر باید با نوع سنسور، تعداد سیم RTD، نوع ترموکوپل و محدوده دما سازگار باشد. اشتباه در نوع ورودی یکی از خطاهای رایج خرید است.
Head Mount، Field Mount و Rail Mount
Head Mount داخل Connection Head نصب میشود و سیمکشی نویزپذیر سنسور را کوتاه میکند. Field Mount Housing برای محیط سخت و دسترسی بهتر مناسب است. Rail Mount در تابلو استفاده میشود، اما مسیر سنسور تا تابلو باید از نظر نویز و جبران سیم بررسی شود. انتخاب نوع نصب باید با Layout و نگهداری هماهنگ باشد.
HART و Diagnostics
ترانسمیترهای هوشمند با HART یا Fieldbus امکان تنظیم Range، مشاهده خطا، Sensor Break Detection و برخی Diagnosticها را فراهم میکنند. در نقاط بحرانی، Dual Sensor، Hot Backup یا Drift Alert میتواند تداوم اندازهگیری را بهتر کند. اما این قابلیتها فقط زمانی مفیدند که DCS و تیم نگهداری بتوانند از آن استفاده کنند.
کالیبراسیون و Matching
برای دقت بالاتر، Matching سنسور و ترانسمیتر یا ورود ضرایب Callendar-Van Dusen در RTD میتواند خطای کل حلقه را کاهش دهد. کالیبراسیون باید بهصورت Loop یا Bench تعریف شود. اگر فقط ترانسمیتر کالیبره شود ولی سنسور و ترموول بررسی نشوند، خطای اندازهگیری همچنان باقی میماند.
نصب و نویز
سیمکشی ترموکوپل باید با کابل جبرانی صحیح انجام شود. RTD سهسیم یا چهارسیم باید درست ترمینال شود. مسیر کابل دما نباید کنار کابل قدرت یا VFD بدون حفاظت مناسب عبور کند. Earthing و Shielding در سیگنالهای ضعیف دما بسیار مهم است.
برند و مدل
در مقایسه Rosemount 644، Yokogawa YTA، Endress+Hauser iTEMP، WIKA، Honeywell یا ABB باید نوع ورودی، دقت، Stability، Ex/SIL، پروتکل، Display، Housing و قابلیت Diagnostics بررسی شود. نام برند بدون Model Code کامل برای خرید کافی نیست.
برندها و سازندگان قابل بررسی
- Rosemount 644 / Emerson
- Yokogawa YTA
- Endress+Hauser iTEMP
- WIKA
- Honeywell
- ABB Temperature Transmitters
استانداردهای مهم
- IEC 60751 برای RTDهای پلاتینی مانند Pt100
- IEC 60584 برای Thermocoupleها
- HART، FOUNDATION Fieldbus یا PROFIBUS PA برای ارتباطات
- IEC 60079 / ATEX / IECEx برای نصب در مناطق خطرناک
- IEC 61508 در کاربردهای SIL در صورت نیاز
- استاندارد کالیبراسیون و Matching سنسور/ترانسمیتر طبق پروژه
دادههای لازم برای RFQ
- Sensor Type و Range
- Mounting Type: Head/Field/Rail
- Output Protocol: 4-20mA/HART/FF/Profibus
- Single/Dual Sensor و Diagnostics
- Ex/SIL، Display و Housing
- Calibration و Matching Requirement
خطاهای رایج خرید
- اشتباه در نوع سنسور RTD/TC
- انتخاب Rail Mount در مسیرهای نویزی طولانی
- عدم توجه به کابل جبرانی ترموکوپل
- کالیبراسیون فقط ترانسمیتر و نه کل Loop
- ذکر نکردن Ex/SIL یا پروتکل ارتباطی
ثبت RFQ برای ترانسمیتر دما صنعتی
ثبت RFQ این محصول ←مطالب مرتبط
پرسشهای متداول
RTD معمولاً دقیقتر و پایدارتر است؛ ترموکوپل برای دمای بالاتر و شرایط سختتر رایج است.
سیگنال سنسور کوتاهتر و نویز کمتر میشود و تبدیل نزدیک محل اندازهگیری انجام میگیرد.
برای تنظیم، عیبیابی و نگهداری مفید است، اما باید با سیستم کنترل پروژه سازگار باشد.
جمعبندی: انتخاب مطمئن ترانسمیتر دما صنعتی زمانی انجام میشود که کاربرد واقعی، استاندارد، مدارک، برند قابل قبول، الزامات نصب و روش پذیرش از ابتدا روشن باشد.
انتخاب و محدوده کاربرد برای ترانسمیتر دما
- تعریف service و operating case واقعی پیش از استعلام.
- درخواست مدارک فنی و تستها در متن RFQ، نه پس از تحویل.
- کنترل accessory، ابزار نصب و spare در BOM مستقل.
- ثبت اختلافهای فنی در deviation list و اخذ تأیید کتبی.
- نگهداری نتایج SAT/commissioning در پرونده پروژه.
نصب و راهاندازی برای ترانسمیتر دما
در این بخش تمرکز روی شرایط نصب واقعی، interfaceهای سایت و آزمونهای راهاندازی است. برای ترانسمیتر دما، تصمیم خرید باید بر پایه دادههای اختصاصی همان تجهیز گرفته شود. دادههای کلیدی این صفحه شامل RTD/TC، accuracy، head/rail mount، HART، sensor matching، cold junction و ambient هستند و نبود هر کدام میتواند پیشنهادها را از حالت قابل مقایسه خارج کند. بنابراین RFQ باید قبل از ارسال توسط تیم فنی مرور شود و اگر اطلاعاتی مانند شرایط سرویس، متریال، ظرفیت، محدودیت نصب یا خروجیهای کنترلی نامشخص است، به عنوان open point در clarification ثبت گردد.
- تعریف service و operating case واقعی پیش از استعلام.
- درخواست مدارک فنی و تستها در متن RFQ، نه پس از تحویل.
- کنترل accessory، ابزار نصب و spare در BOM مستقل.
- ثبت اختلافهای فنی در deviation list و اخذ تأیید کتبی.
- نگهداری نتایج SAT/commissioning در پرونده پروژه.
مدارک و نگهداری برای ترانسمیتر دما
در این بخش تمرکز روی Data Book، spare، کالیبراسیون، تنظیمات و نگهداری بلندمدت است. برای ترانسمیتر دما، تصمیم خرید باید بر پایه دادههای اختصاصی همان تجهیز گرفته شود. دادههای کلیدی این صفحه شامل RTD/TC، accuracy، head/rail mount، HART، sensor matching، cold junction و ambient هستند و نبود هر کدام میتواند پیشنهادها را از حالت قابل مقایسه خارج کند. بنابراین RFQ باید قبل از ارسال توسط تیم فنی مرور شود و اگر اطلاعاتی مانند شرایط سرویس، متریال، ظرفیت، محدودیت نصب یا خروجیهای کنترلی نامشخص است، به عنوان open point در clarification ثبت گردد.
- تعریف service و operating case واقعی پیش از استعلام.
- درخواست مدارک فنی و تستها در متن RFQ، نه پس از تحویل.
- کنترل accessory، ابزار نصب و spare در BOM مستقل.
- ثبت اختلافهای فنی در deviation list و اخذ تأیید کتبی.
- نگهداری نتایج SAT/commissioning در پرونده پروژه.
کنترل ریسک پروژه برای ترانسمیتر دما
در این بخش تمرکز روی خطاهای پرتکرار خرید، بازرسی و پذیرش نهایی است. برای ترانسمیتر دما، تصمیم خرید باید بر پایه دادههای اختصاصی همان تجهیز گرفته شود. دادههای کلیدی این صفحه شامل RTD/TC، accuracy، head/rail mount، HART، sensor matching، cold junction و ambient هستند و نبود هر کدام میتواند پیشنهادها را از حالت قابل مقایسه خارج کند. بنابراین RFQ باید قبل از ارسال توسط تیم فنی مرور شود و اگر اطلاعاتی مانند شرایط سرویس، متریال، ظرفیت، محدودیت نصب یا خروجیهای کنترلی نامشخص است، به عنوان open point در clarification ثبت گردد.
- تعریف service و operating case واقعی پیش از استعلام.
- درخواست مدارک فنی و تستها در متن RFQ، نه پس از تحویل.
- کنترل accessory، ابزار نصب و spare در BOM مستقل.
- ثبت اختلافهای فنی در deviation list و اخذ تأیید کتبی.
- نگهداری نتایج SAT/commissioning در پرونده پروژه.
انتخاب و محدوده کاربرد برای ترانسمیتر دما
در ارزیابی پیشنهادها، مدارک مورد انتظار باید از ابتدا به فروشنده اعلام شود. برای ترانسمیتر دما مدارکی مانند IEC 60751، calibration، Ex certificate، datasheet و wiring diagram نقش اصلی در پذیرش دارند. این مدارک باید با tag، serial، model code یا heat number همان کالای تحویلی قابل ردیابی باشند. مدرک عمومی یا کاتالوگ به تنهایی برای تحویل پروژهای کافی نیست، زیرا نشان نمیدهد کالای واقعی همان مشخصات و همان آزمونهای مورد انتظار را دارد.
ریسکهایی مانند خطای سیمکشی، drift، cold junction، mismatch sensor و range اشتباه زمانی کاهش مییابند که خرید، مهندسی، کنترل کیفیت و بهرهبرداری یک معیار پذیرش مشترک داشته باشند. برای ترانسمیتر دما بهتر است یک جدول کوتاه TBE تهیه شود که در آن گزینههای پیشنهادی از نظر استاندارد، ظرفیت، متریال، accessory، مدارک، تست، نصب و قطعات یدکی مقایسه شوند. اگر فروشنده جایگزین فنی پیشنهاد میکند، تفاوتها باید کتبی و قابل بررسی باشند، نه صرفاً در توضیح شفاهی فروشنده.
در زمان تحویل و راهاندازی، ترانسمیتر دما باید در شرایط واقعی سایت کنترل شود. این کنترل میتواند شامل بررسی پلاک، marking، ابعاد، سیگنال، فشار، دما، دبی، لرزش، نشتی، عملکرد alarm یا هر شاخص متناسب با همان تجهیز باشد. نتیجه تست اولیه، تنظیمات نهایی، قطعات یدکی و هر تغییر as-built باید در Data Book ثبت شود. این کار باعث میشود خریدهای بعدی و نگهداری تجهیز با داده قابل ردیابی انجام شود.
- تعریف service و operating case واقعی پیش از استعلام.
- درخواست مدارک فنی و تستها در متن RFQ، نه پس از تحویل.
- کنترل accessory، ابزار نصب و spare در BOM مستقل.
- ثبت اختلافهای فنی در deviation list و اخذ تأیید کتبی.
- نگهداری نتایج SAT/commissioning در پرونده پروژه.
نصب و راهاندازی برای ترانسمیتر دما
- تعریف service و operating case واقعی پیش از استعلام.
- درخواست مدارک فنی و تستها در متن RFQ، نه پس از تحویل.
- کنترل accessory، ابزار نصب و spare در BOM مستقل.
- ثبت اختلافهای فنی در deviation list و اخذ تأیید کتبی.
- نگهداری نتایج SAT/commissioning در پرونده پروژه.
تکمیل نهایی معیار خرید و نگهداری ترانسمیتر دما
برای تکمیل عمق فنی این صفحه، لازم است ترانسمیتر دما در چرخه کامل خرید تا بهرهبرداری دیده شود. دادههای کلیدی مانند RTD/TC، accuracy، head/rail mount، HART، sensor matching، cold junction و ambient باید در RFQ، پیشنهاد فروشنده، مدارک تحویل و برنامه نگهداری یکسان باشند. اگر در هر مرحله یک نام یا عدد متفاوت ثبت شود، تیم سایت در زمان نصب یا تعمیرات با ابهام روبهرو میشود. بنابراین بهتر است نسخه نهایی دیتاشیت، مدارک IEC 60751، calibration، Ex certificate، datasheet و wiring diagram، نتیجه تست یا commissioning و فهرست قطعات یدکی در Data Book نگهداری شود. این کنترل ساده ریسکهایی مانند خطای سیمکشی، drift، cold junction، mismatch sensor و range اشتباه را کاهش میدهد و باعث میشود خرید بعدی بر اساس تجربه واقعی پروژه انجام شود، نه صرفاً عنوان کالا یا حافظه افراد.
ثبت نهایی تجربه بهرهبرداری ترانسمیتر دما
برای ترانسمیتر دما، نتیجه نصب و راهاندازی باید با همان معیارهای فنی صفحه ثبت شود؛ یعنی وضعیت RTD/TC، accuracy، head/rail mount، HART، sensor matching، cold junction و ambient، کامل بودن مدارک IEC 60751، calibration، Ex certificate، datasheet و wiring diagram و رخدادهای مرتبط با خطای سیمکشی، drift، cold junction، mismatch sensor و range اشتباه در گزارش تحویل باقی بماند. این ثبت، تجربه پروژه را به خرید بعدی منتقل میکند و از تکرار خطاهای مشابه در سفارشهای آینده جلوگیری میکند.
