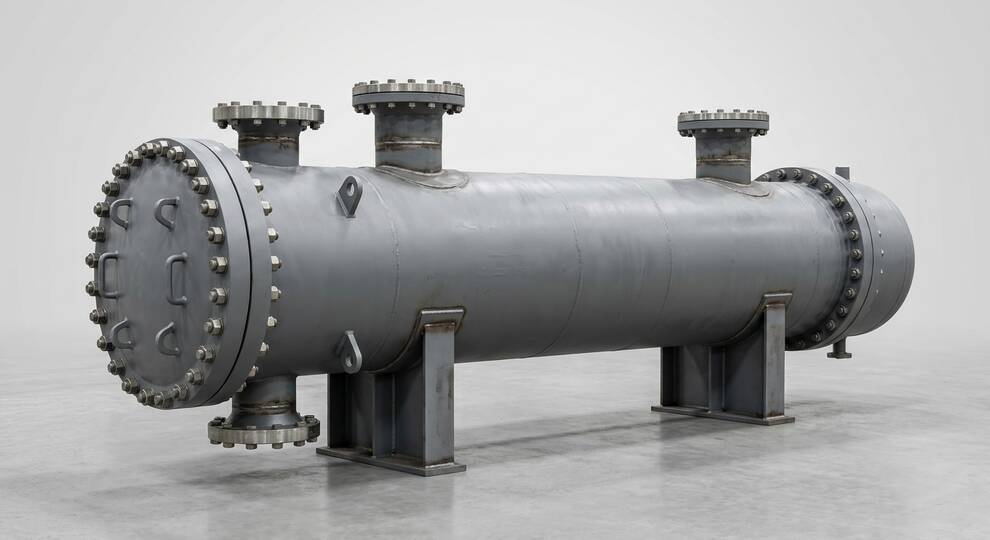

این محصول دقیقاً در چه مسئلهای به کار میآید؟
مبدل حرارتی Shell & Tube زمانی ارزش واقعی خود را نشان میدهد که قبل از خرید، نقش آن در فرایند و پیامد خرابی آن مشخص شده باشد. اگر این تجهیز در نقطهای نصب شود که توقف آن تولید را متوقف میکند، سطح سختگیری در برند، متریال، تست و مدارک باید متفاوت از یک مصرف عمومی Utility باشد. برای همین در این صفحه بهجای توضیح تبلیغاتی، معیارهای عملی خرید و کنترل فنی را مرور میکنیم.
برای مبدل حرارتی Shell & Tube، سه پرسش اول همیشه باید این باشد: سیال یا بار واقعی چیست، محدوده فشار/دما/دبی یا توان کجاست، و کارفرما چه استاندارد یا Vendor Listی را الزام کرده است. پاسخ این سه سؤال تعیین میکند که پیشنهادهای فروشندگان قابل مقایسه هستند یا فقط از نظر نام محصول شبیه به هم دیده میشوند.
استانداردهایی که باید در استعلام ذکر شوند
ذکر استاندارد در RFQ نباید کلی و مبهم باشد. استاندارد ساخت، تست، مدارک، متریال و اتصال هرکدام اثر متفاوتی روی قیمت و پذیرش کالا دارد.
- TEMA برای آرایش مبدل
- ASME Section VIII برای طراحی فشار
- API 660 برای صنایع نفت و پتروشیمی
- ASME Section IX برای جوشکاری
- NACE MR0175 در سرویس ترش
انتخاب نوع و پیکربندی مناسب
برای مبدل حرارتی Shell & Tube یک مدل واحد برای همه پروژهها وجود ندارد. گزینه درست باید با شرایط نصب، روش بهرهبرداری، ریسک تعمیرات و محدودیتهای پروژه انتخاب شود.
- BEM، AES، BEU و NEN
- Fixed Tubesheet
- U-Tube
- Floating Head
- Baffle و Tube Layout مختلف
برندها و سازندگان قابل بررسی برای مبدل حرارتی Shell & Tube
در استعلامهای پروژهای، برند باید با Vendor List، کشور سازنده مجاز، مدارک اصالت، زمان تحویل و سطح خدمات پس از فروش هماهنگ باشد. برای این گروه محصول، برندها/سازندگان زیر معمولاً در بازار صنعتی یا وندورلیستهای پروژهای قابل بررسی هستند: سازندگان دارای ASME U Stamp، کارگاههای TEMA/API 660 مورد تایید پروژه. ذکر این نامها به معنی موجودی دائمی یا تأیید همه مدلها نیست؛ هر سفارش باید با Datasheet و مدارک همان پروژه کنترل شود.
کاربردهای صنعتی و مرزهای استفاده
کاربردهای زیر برای مبدل حرارتی Shell & Tube رایج هستند، اما همین محصول در هر سرویس رفتار متفاوتی دارد. اگر مبدل حرارتی Shell & Tube در واحد پتروشیمی، کارخانه فولاد یا پکیج Utility استفاده شود، معیارهایی مانند متریال، برند، تست و زمان تحویل باید متناسب با همان محیط بازتعریف شود.
- کولر، هیتر و کندانسور
- Reboiler و بازیافت حرارت
- آب خنککن، بخار و روغن
- پالایشگاه، پتروشیمی و نیروگاه
دادههایی که RFQ را قابل قیمتگذاری میکند
اگر این دادهها از ابتدا کامل باشند، زمان رفتوبرگشت فنی کم میشود و پیشنهادها دقیقتر و قابل مقایسهتر خواهند بود.
- Thermal Datasheet دو سیال
- Duty، Fouling و Pressure Drop
- TEMA Type و Design Code
- Material، NDT، PWHT و Coating
| نام محصول | مبدل حرارتی Shell & Tube / Shell and Tube Heat Exchanger |
|---|---|
| خوشه سئو | تجهیزات ثابت |
| نقطه تصمیم خرید | تطبیق استاندارد، برند، متریال، مدارک و زمان تحویل با نیاز پروژه |
| مسیر تبدیل | مطالعه فنی ← مشاهده برندها و استانداردها ← ثبت RFQ ← ارزیابی مهندسی فروش |
مدارک و کنترل کیفیت پیش از تحویل
در خرید پروژهای، تحویل فیزیکی کالا بدون مدارک قابل ردیابی کافی نیست. مدارک زیر باید قبل از حمل یا حداکثر هنگام تحویل کنترل شوند:
- Thermal/Mechanical Datasheet
- GA Drawing و Calculation
- NDT/Hydrotest Report
- MDR و WPS/PQR
در سفارشهای حساس، بهتر است قبل از صدور PO یک جدول Technical Compliance تهیه شود. در این جدول، هر بند دیتاشیت با پیشنهاد فروشنده مقایسه میشود و موارد انحرافی قبل از پرداخت یا حمل مشخص میگردد. این کار برای مبدل حرارتی Shell & Tube بهخصوص زمانی مهم است که چند برند یا چند کشور سازنده همزمان پیشنهاد داده شدهاند.
خطاهای رایج که باعث خرید نامطمئن میشوند
- خرید فقط با Duty بدون خواص سیال
- نادیده گرفتن Fouling
- متریال ارزان در سیال خورنده
- عدم بررسی ارتعاش Tube
در خرید مبدل حرارتی Shell & Tube بخش زیادی از اختلاف قیمت از همین جزئیات ناشی میشود. پیشنهادی که برای مبدل حرارتی Shell & Tube مدارک کامل، تست معتبر و برند قابل ردیابی ارائه میکند، با پیشنهادی که فقط نام کلی محصول را نوشته است همسطح نیست و نباید صرفاً عددی مقایسه شود.
نحوه ارزیابی برند و پیشنهاد فنی
برندهای مطرح معمولاً مزیتهایی مثل دیتاشیت دقیقتر، قطعات یدکی قابل پیگیریتر، تستهای استانداردتر و سابقه نصب در پروژههای مشابه دارند. با این حال، حتی برند شناختهشده نیز بدون تطبیق مدل و مدارک کافی نیست. برای مبدل حرارتی Shell & Tube، نام برند باید کنار Model/Type، کشور ساخت، گواهیها، Lead Time و شرایط تأمین قطعات بررسی شود.
در بازار ایران، مبدل حرارتی Shell & Tube ممکن است با چند سطح کیفیت، چند منشأ تأمین و چند نوع مدرک عرضه شود. پیشنهاد فنی باید روشن کند کالای پیشنهادی Original است یا معادل، چه تستهایی برای همین مبدل حرارتی Shell & Tube انجام شده، بستهبندی چگونه است و در صورت نیاز به TPI چه Hold Pointهایی قابل اجراست.
راهنمای عمیق خرید مبدل Shell & Tube؛ از Thermal Design تا MDR
مبدل Shell & Tube فقط یک ظرف فلزی نیست؛ عملکرد آن به Thermal Design، Fouling، افت فشار، متریال، ارتعاش Tube و قابلیت تمیزکاری وابسته است. اگر خواص سیال، Duty، دمای ورودی/خروجی و Fouling Factor دقیق نباشد، مبدل ممکن است در روز اول ظرفیت داشته باشد اما پس از مدتی با رسوبگیری یا افت فشار زیاد از محدوده عملکرد خارج شود.
انتخاب TEMA Type باید با تعمیرات و انبساط حرارتی هماهنگ باشد. Fixed Tubesheet اقتصادیتر است، اما تمیزکاری و انبساط را محدودتر میکند. U-Tube انبساط را بهتر تحمل میکند اما تمیزکاری مکانیکی داخل Tube محدود میشود. Floating Head برای سرویسهای سختتر و نیاز به تمیزکاری بهتر مناسب است، اما هزینه و پیچیدگی بیشتری دارد.
در طراحی مکانیکی، ASME VIII، ضخامت Shell، Tubesheet، Nozzle Loads، Gasket، Bolting، PWHT، NDT و Hydrotest باید کنترل شود. ارتعاش Tube در سرعتهای بالا یا با Baffle نامناسب میتواند خرابی جدی ایجاد کند. برای سرویس خورنده، انتخاب متریال Tube و Shell و احتمال Cladding یا Lining باید از ابتدا مشخص شود.
در مقایسه سازندگان، فقط قیمت هر کیلوگرم یا سطح حرارتی کافی نیست. تجربه در TEMA/API 660، کیفیت جوش، WPS/PQR، برنامه NDT، توانایی تهیه MDR کامل، کنترل Dimensional و سابقه FAT/Hydrotest موفق مهم است. برای کارفرما، MDR کامل به اندازه خود مبدل ارزش دارد، چون بدون آن تحویل نهایی و بهرهبرداری رسمی با مشکل مواجه میشود.
استعلام پروژهای برای مبدل حرارتی Shell & Tube
اگر دیتاشیت کامل ندارید، اطلاعات موجود را ارسال کنید؛ موارد ابهام فنی قبل از قیمتگیری مشخص میشود.
ثبت RFQ این محصول ←مطالب مرتبط برای تصمیم بهتر
پرسشهای متداول
کد آرایش Front Head، Shell و Rear Head است.
خیر؛ Mechanical Design، تست و مدارک ساخت نیز لازم است.
برای انبساط حرارتی و تمیزکاری بهتر در سرویسهای خاص.
جمعبندی خرید
خرید مطمئن مبدل حرارتی Shell & Tube یعنی محصولی انتخاب شود که هم از نظر فنی با سرویس هماهنگ است، هم مدارک آن قابل دفاع است و هم مسیر تأمین آن با زمانبندی پروژه سازگار است. اگر استاندارد، برند، متریال و تستها از ابتدا شفاف باشند، ریسک رد شدن کالا در بازرسی یا مشکل در راهاندازی بسیار کمتر میشود.
برای مبدل حرارتی Shell & Tube پیشنهاد میشود قبل از مقایسه قیمت، پیشنهادها از نظر استاندارد، برند، متریال، مدارک و تست همسطح شوند. بعد از این مرحله است که قیمت، زمان تحویل و شرایط تجاری معنا پیدا میکند و تیم پیشرو تجهیز فرتاک میتواند موارد ناقص RFQ را پیش از خرید مشخص کند.
در مرحله نصب مبدل حرارتی Shell & Tube، محدودیتهای دسترسی، جهت جریان یا جهت کابلکشی، فضای سرویس و امکان تعمیرات باید قبل از حمل بررسی شود. بسیاری از مشکلات نصب بهدلیل اشتباه در همین جزئیات رخ میدهد، نه بهدلیل اصل محصول.
برای پروژههای دارای Vendor List، اگر مبدل حرارتی Shell & Tube با برند جایگزین پیشنهاد میشود، بهتر است این جایگزینی از ابتدا بهصورت رسمی Clarify شود. اگر جایگزین فنی مبدل حرارتی Shell & Tube پس از خرید مطرح شود، ممکن است تأیید کارفرما زمانبر شود و تحویل پروژه را عقب بیندازد.
در صورتی که مبدل حرارتی Shell & Tube برای نقطهای با ریسک ایمنی یا توقف تولید انتخاب میشود، توصیه میشود هزینه مالکیت، قطعه یدکی، مدارک تست و سابقه سازنده بیشتر از اختلاف قیمت اولیه وزندهی شود.
در ارزیابی نهایی مبدل حرارتی Shell & Tube، بهتر است یک سناریوی حداقلی، یک سناریوی نرمال و یک سناریوی بحرانی تعریف شود. در سناریوی حداقلی فقط عملکرد پایه بررسی میشود؛ در سناریوی نرمال، شرایط کاری واقعی و مدارک پروژه ملاک قرار میگیرد؛ و در سناریوی بحرانی، پیامد خرابی، توقف تولید، ایمنی و زمان تامین قطعه یدکی وزن بیشتری میگیرد. این تفکیک باعث میشود انتخاب برند و سطح تست برای مبدل حرارتی Shell & Tube منطقیتر باشد.
برای مبدل حرارتی Shell & Tube، پیشنهاد فروشنده باید نشان دهد کدام بندها دقیقاً مطابق استعلام است و کدام بندها Deviate شدهاند. اگر فروشنده از ابتدا انحرافها را روشن نکند، ممکن است اختلاف در مرحله بازرسی یا نصب آشکار شود. به همین دلیل توصیه میشود کنار قیمت، یک Technical Deviation List و یک Commercial Deviation List نیز درخواست شود.
در پروژههای EPC، زمان تحویل مبدل حرارتی Shell & Tube فقط زمان ساخت یا آمادهسازی کالا نیست. زمان صدور مدارک، بررسی کارفرما، انجام تست، رفع کامنت، بستهبندی، حمل، ترخیص و تحویل سایت هم باید دیده شود. وقتی تجهیز در مسیر بحرانی پروژه قرار دارد، کوتاهترین Lead Time واقعی معمولاً از کمترین قیمت مهمتر است.
اگر قرار است مبدل حرارتی Shell & Tube از برند جایگزین تامین شود، معادلسازی باید روی مدل، استاندارد، متریال، ابعاد اتصال، تستها، گواهیها و سابقه کاربرد انجام شود. صرفاً مشابه بودن نام یا ظاهر محصول برای پذیرش فنی کافی نیست و ممکن است در Vendor Approval یا Final Inspection مشکل ایجاد کند.
