لوله مانیسمان A106 را با چه مشخصاتی سفارش دهیم؟
مانیسمان به روش ساخت بدون درز اشاره دارد و بهتنهایی استاندارد متریال یا فشار مجاز را مشخص نمیکند. برای خرید لوله ASTM A106، گرید موردنیاز مانند Gr.B، سایز اسمی یا قطر خارجی، ضخامت، طول و نوع انتهای شاخه باید در استعلام نوشته شود.
Schedule یک رده ضخامت است، نه کلاس فشار مستقل. انتخاب دیواره باید با فشار و دمای طراحی، متریال، الزامات خوردگی و تلرانس ساخت بررسی شود. برای جایگزینی لوله موجود، فقط برابر بودن سایز اسمی کافی نیست؛ مشخصات متریال و مدارک پذیرش نیز باید تطبیق داده شوند.
استانداردهایی که باید در استعلام ذکر شوند
ذکر استاندارد در RFQ نباید کلی و مبهم باشد. استاندارد ساخت، تست، مدارک، متریال و اتصال هرکدام اثر متفاوتی روی قیمت و پذیرش کالا دارد.
- ASTM A106 برای لوله بدون درز دمای بالا
- ASME B36.10M برای ابعاد
- ASME B31.3/B31.1 برای کد پایپینگ
- EN 10204 3.1 برای MTC
- NACE MR0175 در سرویس ترش
انتخاب نوع و پیکربندی مناسب
برای لوله مانیسمان یک مدل واحد برای همه پروژهها وجود ندارد. گزینه درست باید با شرایط نصب، روش بهرهبرداری، ریسک تعمیرات و محدودیتهای پروژه انتخاب شود.
- A106 Gr.B برای سرویس عمومی فرایندی
- Schedule 40/80/160/XXS

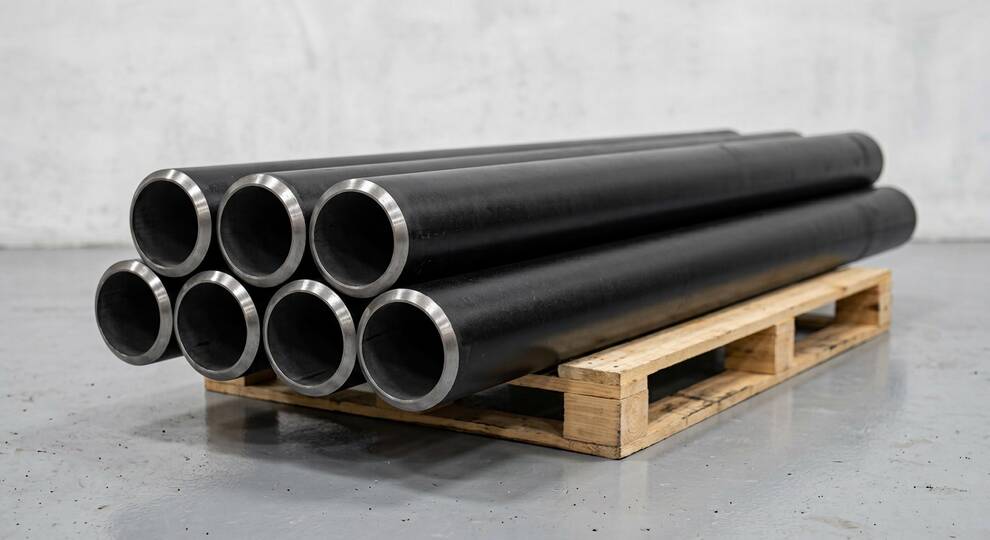

- Plain یا Beveled End
- Random Length یا Fixed Length
- Varnished و End Cap
برندها و سازندگان قابل بررسی برای لوله مانیسمان
در استعلامهای پروژهای، برند باید با Vendor List، کشور سازنده مجاز، مدارک اصالت، زمان تحویل و سطح خدمات پس از فروش هماهنگ باشد. برای این گروه محصول، برندها/سازندگان زیر معمولاً در بازار صنعتی یا وندورلیستهای پروژهای قابل بررسی هستند: Tenaris، Vallourec، Sumitomo، Nippon Steel، JFE Steel، Sandvik. ذکر این نامها به معنی موجودی دائمی یا تأیید همه مدلها نیست؛ هر سفارش باید با Datasheet و مدارک همان پروژه کنترل شود.
کاربردهای صنعتی و مرزهای استفاده
کاربردهای زیر برای لوله مانیسمان رایج هستند، اما همین محصول در هر سرویس رفتار متفاوتی دارد. اگر لوله مانیسمان در واحد پتروشیمی، کارخانه فولاد یا پکیج Utility استفاده شود، معیارهایی مانند متریال، برند، تست و زمان تحویل باید متناسب با همان محیط بازتعریف شود.
- پایپینگ فرایندی پالایشگاه
- بخار و کندانس
- هوای فشرده و Utility
- خطوط فشار متوسط و بالا
دادههایی که RFQ را قابل قیمتگذاری میکند
اگر این دادهها از ابتدا کامل باشند، زمان رفتوبرگشت فنی کم میشود و پیشنهادها دقیقتر و قابل مقایسهتر خواهند بود.
- NPS، Schedule/WT و Length
- ASTM Grade و Quantity
- End Type و Coating موقت
- NACE/Impact/NDT در صورت نیاز
| پارامتر | اطلاعات لازم برای بررسی |
|---|---|
| استاندارد و گرید | ASTM A106 و گرید و ویرایش مورد قبول پروژه؛ واژه «مانیسمان» جایگزین مشخصه متریال نیست. |
| سایز و دیواره | NPS یا قطر خارجی به همراه Schedule یا ضخامت عددی و مرجع ابعادی مشخص شود. |
| طول و انتها | طول ثابت یا تصادفی، تعداد/متراژ، انتهای ساده یا پخ و شرایط محافظت در حمل. |
| پذیرش محموله | MTC، شماره ذوب، گزارش آزمونهای الزامشده و معیار بازرسی ابعادی و ظاهری. |
مدارک و کنترل کیفیت پیش از تحویل
در خرید پروژهای، تحویل فیزیکی کالا بدون مدارک قابل ردیابی کافی نیست. مدارک زیر باید قبل از حمل یا حداکثر هنگام تحویل کنترل شوند:
- MTC با Heat Number
- Hydro Test Report
- Dimensional Check
- Packing List
در سفارشهای حساس، بهتر است قبل از صدور PO یک جدول Technical Compliance تهیه شود. در این جدول، هر بند دیتاشیت با پیشنهاد فروشنده مقایسه میشود و موارد انحرافی قبل از پرداخت یا حمل مشخص میگردد. این کار برای لوله مانیسمان بهخصوص زمانی مهم است که چند برند یا چند کشور سازنده همزمان پیشنهاد داده شدهاند.
خطاهای رایج که باعث خرید نامطمئن میشوند
- اشتباه گرفتن Schedule با فشار مجاز
- خرید بدون Heat Traceability
- استفاده در دمای پایین بدون Impact
- کنترل نکردن Ovality و End Damage
در خرید لوله مانیسمان بخش زیادی از اختلاف قیمت از همین جزئیات ناشی میشود. پیشنهادی که برای لوله مانیسمان مدارک کامل، تست معتبر و برند قابل ردیابی ارائه میکند، با پیشنهادی که فقط نام کلی محصول را نوشته است همسطح نیست و نباید صرفاً عددی مقایسه شود.
نحوه ارزیابی برند و پیشنهاد فنی
برندهای مطرح معمولاً مزیتهایی مثل دیتاشیت دقیقتر، قطعات یدکی قابل پیگیریتر، تستهای استانداردتر و سابقه نصب در پروژههای مشابه دارند. با این حال، حتی برند شناختهشده نیز بدون تطبیق مدل و مدارک کافی نیست. برای لوله مانیسمان، نام برند باید کنار Model/Type، کشور ساخت، گواهیها، Lead Time و شرایط تأمین قطعات بررسی شود.
در بازار ایران، لوله مانیسمان ممکن است با چند سطح کیفیت، چند منشأ تأمین و چند نوع مدرک عرضه شود. پیشنهاد فنی باید روشن کند کالای پیشنهادی Original است یا معادل، چه تستهایی برای همین لوله مانیسمان انجام شده، بستهبندی چگونه است و در صورت نیاز به TPI چه Hold Pointهایی قابل اجراست.
راهنمای عمیق خرید لوله مانیسمان برای انبار، QC و نصب سایت
در لوله مانیسمان، عبارت «بدون درز» بهتنهایی برای خرید کافی نیست. کاربر پروژه باید بداند لوله برای چه سرویس و چه کد طراحی استفاده میشود. ASTM A106 Gr.B در بسیاری از خطوط فرایندی و دمای بالا رایج است، اما برای دمای پایین، سرویس ترش یا خطوط انتقال ممکن است ASTM A333، API 5L یا متریال دیگری لازم شود. بنابراین قبل از قیمتگیری باید استاندارد، Grade، Schedule، دمای طراحی و الزامات Impact/NACE روشن باشد.
برای تیم QC، مهمترین نقطه کنترل، تطبیق Heat Number روی لوله با MTC است. اگر Heat Number روی بدنه یا بستهبندی قابل ردیابی نباشد، حتی MTC معتبر هم در تحویل پروژه مشکل ایجاد میکند. در بازرسی ورودی باید OD، ضخامت واقعی، Ovality، Straightness، وضعیت Bevel، آسیب انتهای لوله، خوردگی سطحی و یکنواختی Marking کنترل شود. این موارد مستقیماً روی Fit-up، جوشکاری و پذیرش کارفرما اثر دارند.
در نصب سایت، تفاوت Scheduleها اهمیت عملی دارد. Schedule 40 در سایزهای مختلف ضخامت یکسان ندارد و نباید بهعنوان فشار مجاز مستقیم تفسیر شود. فشار مجاز به متریال، دما، ضخامت واقعی، Corrosion Allowance و کد طراحی وابسته است. اگر لوله برای بخار، کندانس یا سیال داغ استفاده میشود، Expansion، ساپورتگذاری و تنش حرارتی هم باید در طراحی لحاظ شده باشد.
در مقایسه سازندگان یا منابع تأمین مانند Tenaris، Vallourec، Sumitomo، Nippon Steel، JFE یا Sandvik، باید فقط نام برند دیده نشود. کشور ساخت، امکان ارائه MTC 3.1/3.2، سابقه پروژه مشابه، تلرانس ابعادی، Lead Time، بستهبندی، End Cap و محافظت Bevel در حمل اهمیت دارند. برای سفارشهای بزرگ، Inspection Release Note و عکس بستهبندی قبل از حمل میتواند از اختلافات تحویل جلوگیری کند.
عوامل مؤثر بر قیمت لوله مانیسمان A106
| پارامتر | اطلاعات لازم برای بررسی |
|---|---|
| واحد فروش | قیمت کیلویی، متری و شاخهای را با طول واقعی و مبنای وزن یکسان مقایسه کنید. |
| گرید و ابعاد | گرید، قطر خارجی، ضخامت و طول در وزن و محدوده تأمین اثر دارند؛ فقط سایز اینچی کافی نیست. |
| مدارک و آزمون | نوع گواهی، آزمونهای تکمیلی و بازرسی پیش از حمل باید در هر دو پیشنهاد مشخص باشند. |
| اقلام و هزینههای همراه | برش، پخ، محافظ انتها، حمل و مالیات را از قیمت پایه تفکیک کنید. |
عدد ثابت یا موجودی قطعی در این صفحه اعلام نمیشود. برای دریافت پیشفاکتور، مشخصات فنی، مقدار و محل تحویل را ارسال کنید؛ مدت اعتبار قیمت، زمان تحویل و هزینههای همراه باید در پیشنهاد کتبی روشن شوند.
برای معیارهای مهندسی و محدودیت دمایی، راهنمای مشخصات فنی ASTM A106 Gr.B را ببینید. در سرویس دمای پایین نیز مقایسه A106 و A333 به روشنشدن تفاوت الزامات کمک میکند.
استعلام پروژهای برای لوله مانیسمان
اگر دیتاشیت کامل ندارید، اطلاعات موجود را ارسال کنید؛ موارد ابهام فنی قبل از قیمتگیری مشخص میشود.
ثبت RFQ این محصول ←مطالب مرتبط برای تصمیم بهتر
پرسشهای متداول
مانیسمان نام رایج لوله بدون درز است. این نام به روش ساخت اشاره دارد و بهتنهایی گرید، استاندارد متریال یا فشار مجاز را تعیین نمیکند.
بله؛ دامنه کاربرد و الزامات ساخت و آزمون یکسان نیست. جایگزینی باید با مشخصات پروژه و مدارک همان لوله تأیید شود؛ شباهت سایز یا درج Gr.B برای معادلبودن کافی نیست.
خیر. Schedule به ضخامت مرتبط است؛ فشار مجاز به قطر، ضخامت مؤثر، متریال، دما و کد طراحی بستگی دارد و باید محاسبه و تأیید شود.
ابتدا وزن هر متر و مبنای آن را در پیشنهاد مشخص کنید. تبدیل قیمت کیلویی به متری با همان وزن انجام میشود؛ وزن نظری با باسکول لزوماً برابر نیست و طول واقعی شاخه و هزینههای همراه نیز باید جدا بررسی شوند.
جمعبندی خرید
قیمت لوله بدون تعیین گرید، ضخامت و مبنای مقدار قابل مقایسه نیست. پیشنهاد فنی را با مشخصه پایپینگ پروژه تطبیق دهید و برای محموله منتخب، مدارک قابل ردیابی، طولها، وضعیت انتها و شرایط تحویل را پیش از صدور سفارش روشن کنید.
