اتصالات جوشی را با ابعاد و مشخصات هر انتها انتخاب کنید
در سفارش اتصالات جوشی BW، نام «زانویی» یا «تبدیل» کافی نیست. زاویه و شعاع زانویی، سایز هر مسیر سهراهی یا دو سر تبدیل، ضخامت، گرید متریال و روش ساخت باید مشخص شوند. قطعاتی که سایز اسمی مشابه دارند ممکن است طول نصب یا هندسه متفاوتی داشته باشند.
برای جایگزینی، نقشه ایزومتریک و ابعاد موجود را کنار مشخصات لوله بررسی کنید. BW به اتصال جوش لببهلب اشاره دارد و بهتنهایی به معنی بدوندرز بودن خود قطعه نیست؛ Seamless یا Welded بودن باید مطابق مشخصه خرید اعلام شود.
استانداردهایی که باید در استعلام ذکر شوند
ذکر استاندارد در RFQ نباید کلی و مبهم باشد. استاندارد ساخت، تست، مدارک، متریال و اتصال هرکدام اثر متفاوتی روی قیمت و پذیرش کالا دارد.
- ASME B16.9 برای فیتینگ جوشی Wrought
- MSS SP-75 برای High Yield Pipeline Fittings
- ASME B16.25 برای Bevel
- ASTM A234 WPB برای Carbon Steel
- ASTM A403 برای Stainless
انتخاب نوع و پیکربندی مناسب
برای فیتینگ جوشی BW یک مدل واحد برای همه پروژهها وجود ندارد. گزینه درست باید با شرایط نصب، روش بهرهبرداری، ریسک تعمیرات و محدودیتهای پروژه انتخاب شود.
- Elbow 45/90 LR یا SR
- Equal و Reducing Tee
- Concentric و Eccentric Reducer
- Cap و Stub End
- Seamless یا Welded Fitting
برندها و سازندگان قابل بررسی برای فیتینگ جوشی BW
در استعلامهای پروژهای، برند باید با Vendor List، کشور سازنده مجاز، مدارک اصالت، زمان تحویل و سطح خدمات پس از فروش هماهنگ باشد. برای این گروه محصول، برندها/سازندگان زیر معمولاً در بازار صنعتی یا وندورلیستهای پروژهای قابل بررسی هستند: Galperti، Melesi، Bonney Forge، Sandvik. ذکر این نامها به معنی موجودی دائمی یا تأیید همه مدلها نیست؛ هر سفارش باید با Datasheet و مدارک همان پروژه کنترل شود.
کاربردهای صنعتی و مرزهای استفاده
کاربردهای زیر برای فیتینگ جوشی BW رایج هستند، اما همین محصول در هر سرویس رفتار متفاوتی دارد. اگر فیتینگ جوشی BW در واحد پتروشیمی، کارخانه فولاد یا پکیج Utility استفاده شود، معیارهایی مانند متریال، برند، تست و زمان تحویل باید متناسب با همان محیط بازتعریف شود.
- تغییر مسیر پایپینگ
- انشعابگیری از خطوط
- تغییر قطر قبل/بعد تجهیز
- پکیجها و اسکیدهای صنعتی
دادههایی که RFQ را قابل قیمتگذاری میکند
اگر این دادهها از ابتدا کامل باشند، زمان رفتوبرگشت فنی کم میشود و پیشنهادها دقیقتر و قابل مقایسهتر خواهند بود.
- Type، Size و Schedule
- Material و Standard
- Seamless/Welded و Bevel
- Quantity و NACE/Impact
| مشخصه | اطلاعات موردنیاز سفارش |
|---|---|
| زانویی | زاویه، شعاع LR/SR، سایز، ضخامت انتها و ابعاد مرکز تا انتها. |
| سهراهی | سایز مسیر اصلی و انشعاب، Equal/Reducing و مشخصات ضخامت هر اتصال. |
| تبدیل | سایز و ضخامت دو سر، هممرکز یا غیرهممرکز و جهت نصب بر اساس نقشه مصوب. |
| ساخت و پذیرش | متریال، روش ساخت، عملیات حرارتی در صورت الزام، پخ، تلرانس ابعادی و مدارک قابل ردیابی. |
مدارک و کنترل کیفیت پیش از تحویل
در خرید پروژهای، تحویل فیزیکی کالا بدون مدارک قابل ردیابی کافی نیست. مدارک زیر باید قبل از حمل یا حداکثر هنگام تحویل کنترل شوند:
- MTC Heat Traceability
- Dimensional Report
- Bevel و Visual Check
- PMI در صورت نیاز
در سفارشهای حساس، بهتر است قبل از صدور PO یک جدول Technical Compliance تهیه شود. در این جدول، هر بند دیتاشیت با پیشنهاد فروشنده مقایسه میشود و موارد انحرافی قبل از پرداخت یا حمل مشخص میگردد. این کار برای فیتینگ جوشی BW بهخصوص زمانی مهم است که چند برند یا چند کشور سازنده همزمان پیشنهاد داده شدهاند.
خطاهای رایج که باعث خرید نامطمئن میشوند
- تطبیق ندادن Schedule با لوله
- اشتباه انتخاب Eccentric/Concentric
- کنترل نکردن Bevel
- خرید بدون Traceability
در خرید فیتینگ جوشی BW بخش زیادی از اختلاف قیمت از همین جزئیات ناشی میشود. پیشنهادی که برای فیتینگ جوشی BW مدارک کامل، تست معتبر و برند قابل ردیابی ارائه میکند، با پیشنهادی که فقط نام کلی محصول را نوشته است همسطح نیست و نباید صرفاً عددی مقایسه شود.
نحوه ارزیابی برند و پیشنهاد فنی
برندهای مطرح معمولاً مزیتهایی مثل دیتاشیت دقیقتر، قطعات یدکی قابل پیگیریتر، تستهای استانداردتر و سابقه نصب در پروژههای مشابه دارند. با این حال، حتی برند شناختهشده نیز بدون تطبیق مدل و مدارک کافی نیست. برای فیتینگ جوشی BW، نام برند باید کنار Model/Type، کشور ساخت، گواهیها، Lead Time و شرایط تأمین قطعات بررسی شود.
در بازار ایران، فیتینگ جوشی BW ممکن است با چند سطح کیفیت، چند منشأ تأمین و چند نوع مدرک عرضه شود. پیشنهاد فنی باید روشن کند کالای پیشنهادی Original است یا معادل، چه تستهایی برای همین فیتینگ جوشی BW انجام شده، بستهبندی چگونه است و در صورت نیاز به TPI چه Hold Pointهایی قابل اجراست.
راهنمای عمیق انتخاب فیتینگ جوشی؛ Bevel، Schedule و نصب بدون تنش

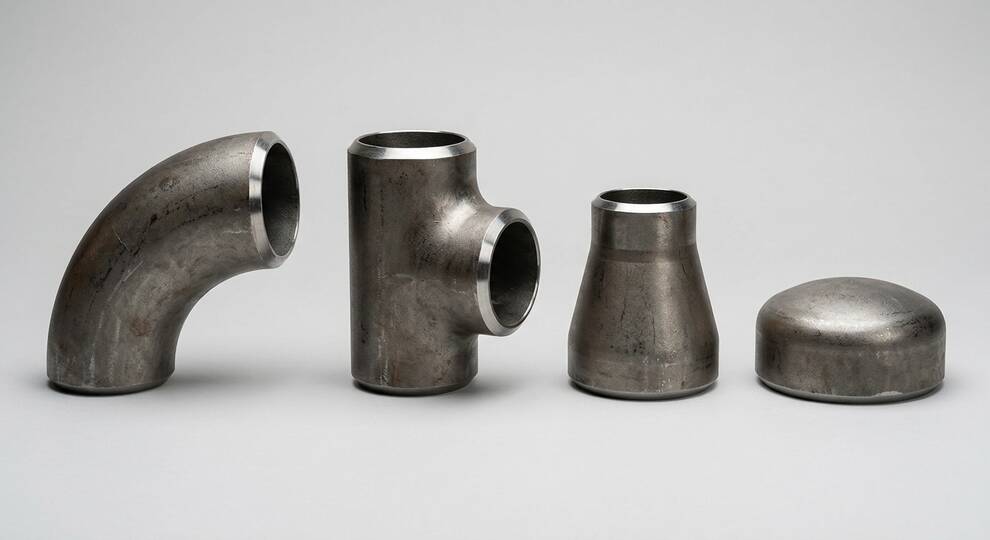

فیتینگ جوشی در ظاهر یک قطعه ساده برای تغییر مسیر یا قطر خط است، اما کیفیت آن مستقیماً روی کیفیت جوش، افت فشار، تنش موضعی و قابلیت بازرسی اثر میگذارد. Elbow، Tee، Reducer و Cap باید از نظر استاندارد ASME B16.9، متریال، ضخامت و Bevel با Pipe Spec هماهنگ باشند. اگر Schedule فیتینگ با لوله همخوان نباشد، آمادهسازی جوش و Fit-up مشکل میشود.
انتخاب تبدیل هممرکز یا غیرهممرکز و جهت نصب آن باید با آرایش خط و شرایط جریان انجام شود. در مکش پمپ، جلوگیری از تجمع گاز یا مایع، افت فشار و الزامات سازنده پمپ را در نقشه بررسی کنید. یک جهت نصب یا نوع تبدیل را نمیتوان بدون دانستن سیال و آرایش خط به همه مکشها تعمیم داد.
برای QC، Bevel و Ovality اهمیت زیادی دارد. اگر Bevel مطابق ASME B16.25 نباشد یا انتهای فیتینگ در حمل آسیب ببیند، تیم نصب باید قبل از جوشکاری اصلاح انجام دهد. در فیتینگهای استنلس یا آلیاژی، PMI میتواند از اختلاط متریال جلوگیری کند. برای سرویسهای ترش یا دمای پایین، NACE یا Impact Test باید از ابتدا در سفارش بیاید.
در مقایسه سازندگان مانند Galperti، Melesi، Bonney Forge یا منابع تأییدشده، باید Seamless/Welded بودن، روش ساخت، Heat Treatment، MTC، Marking و Dimensional Report کنترل شود. فیتینگهای ارزان و بدون Traceability در پروژههای EPC معمولاً در مرحله بازرسی ورودی یا پیش از نصب مشکل ایجاد میکنند.
قیمت اتصالات جوشی با کدام مشخصات قابل مقایسه است؟
تعداد و مشخصات هر ردیف MTO را جدا اعلام کنید. تغییر LR به SR یا تبدیل غیرهممرکز به هممرکز فقط تفاوت قیمت نیست و ممکن است آرایش نصب را تغییر دهد.
| مشخصه | اطلاعات موردنیاز سفارش |
|---|---|
| هندسه قطعه | نوع، زاویه و شعاع زانویی، سایز انشعاب یا ابعاد دو سر تبدیل. |
| دیواره و روش ساخت | ضخامت یا Schedule انتهاها، Seamless/Welded بودن و جزئیات درز در صورت کاربرد. |
| متریال و آزمون | گرید، عملیات حرارتی و آزمونهای تکمیلی طبق مشخصه پروژه؛ گواهی محموله قابل ردیابی. |
| تحویل اقلام | تعداد هر سایز، محافظت پخ، بستهبندی تفکیکی، بازرسی و محل تحویل. |
قیمت قطعی و موجودی تضمینشده در این صفحه اعلام نمیشود. مشخصات و تعداد هر ردیف را ارسال کنید؛ مدت اعتبار قیمت، زمان تحویل، هزینه حمل و شمول مالیات باید در پیشفاکتور روشن باشند.
مشخصات لوله متصل را نیز از نظر ضخامت و متریال کنترل کنید؛ راهنمای سفارش لوله مانیسمان A106 و تفاوت مشخصات خرید اتصالات فورج SW و رزوهای به تفکیک اقلام کمک میکنند.
مرجع دامنه استاندارد: معرفی رسمی ASME B16.9 در ASME. برای پذیرش و طراحی، متن کامل ویرایش قراردادی و مشخصات پروژه ملاک است؛ این معرفی جایگزین بررسی مهندسی نیست.
استعلام پروژهای برای فیتینگ جوشی BW
اگر دیتاشیت کامل ندارید، اطلاعات موجود را ارسال کنید؛ موارد ابهام فنی قبل از قیمتگیری مشخص میشود.
ثبت RFQ این محصول ←مطالب مرتبط برای تصمیم بهتر
پرسشهای متداول
این نامها به شعاع خم و هندسه زانویی اشاره دارند و در فضای نصب و رفتار جریان اثر میگذارند. افت فشار و تنش واقعی به آرایش خط و شرایط سرویس وابستهاند؛ جایگزینی بدون بررسی ابعاد و طراحی مجاز فرض نمیشود.
جهت نصب باید با نقشه مصوب، آرایش لولهکشی و شرایط تخلیه یا تجمع گاز/مایع تطبیق داده شود. برای همه مکشهای پمپ یا همه سیالها نمیتوان یک جهت ثابت توصیه کرد.
ضخامت انتها و امکان اتصال به لوله باید طبق مشخصه پروژه و کد طراحی کنترل شوند. برابری نام Schedule بهتنهایی جایگزین کنترل ابعاد، تلرانس و آمادهسازی اتصال نیست.
خیر. BW نوع اتصال جوش لببهلب را بیان میکند؛ بدوندرز یا درزدار بودن روش ساخت خود فیتینگ موضوع جداگانهای است و باید در سفارش و مدارک مشخص شود.
جمعبندی خرید
در پیشنهاد اتصالات BW، هندسه و ابعاد هر انتها را با MTO و ایزومتریک تطبیق دهید. ضخامت، روش ساخت، پخ و مدارک همان محموله باید روشن باشند. تفاوتهای فنی را پیش از مقایسه قیمت ثبت کنید و از اصلاح اجباری آرایش لولهکشی برای جا دادن قطعه نامنطبق پرهیز کنید.
