راهنمای کاربردی برای تصمیمگیری
این صفحه برای خرید، طراحی، نصب، بهرهبرداری و بازرسی ترموول صنعتی ASME PTC 19.3 TW نوشته شده است. هدف این است که پیش از ارسال RFQ، استاندارد، محدوده تامین، مدارک، خطاهای رایج و معیار پذیرش روشن باشد.
ترموول چه مسئلهای را حل میکند؟
ترموول از سنسور دما در برابر فشار، سرعت، خوردگی و ضربه سیال محافظت میکند و امکان تعویض سنسور بدون بازکردن خط را فراهم میسازد. اما خود ترموول وارد جریان میشود و اگر درست طراحی نشود، میتواند دچار ارتعاش، خستگی یا شکست شود. بنابراین ترموول فقط یک غلاف ساده نیست؛ یک قطعه مکانیکی تحت بار جریان است.
Wake Frequency Calculation
وقتی سیال با سرعت از اطراف ترموول عبور میکند، گردابههایی ایجاد میشود که میتواند فرکانس تحریک ایجاد کند. اگر این فرکانس با فرکانس طبیعی ترموول نزدیک شود، خطر تشدید و شکست وجود دارد. ASME PTC 19.3 TW برای بررسی این پدیده استفاده میشود. برای خطوط پرسرعت، بخار، گاز یا قطرهای بزرگ، محاسبه Wake Frequency باید قبل از خرید انجام شود.
نوع اتصال و شکل Stem

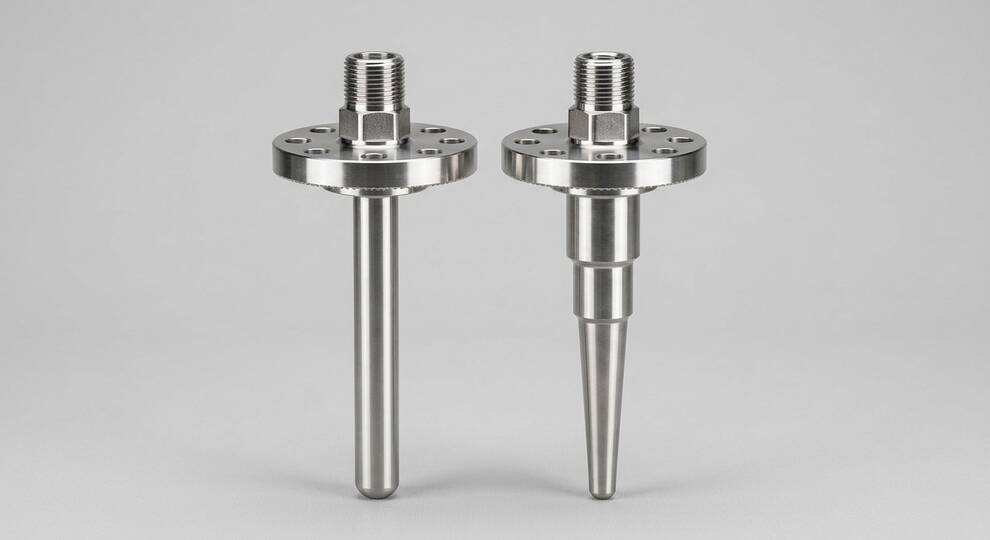

ترموول میتواند Threaded، Flanged، Socket Weld یا Weld-in باشد. Flanged برای سرویسهای صنعتی و امکان بازکردن مناسب است، اما فضای بیشتری میخواهد. Tapered Stem معمولاً از نظر مقاومت و پاسخ حرارتی تعادل بهتری نسبت به Straight دارد. Stepped Stem پاسخ سریعتر میدهد ولی ممکن است از نظر مکانیکی محدودیت داشته باشد.
Insertion Length و زمان پاسخ
طول فرو رفتگی باید به اندازهای باشد که سنسور دمای واقعی جریان را ببیند، نه دمای دیواره یا ناحیه مرده. در لولههای بزرگ، معمولاً نوک ترموول باید به ناحیه مناسب جریان برسد. اما افزایش طول، بار مکانیکی و ریسک Wake Frequency را بیشتر میکند. بنابراین انتخاب طول باید بین دقت اندازهگیری و استحکام مکانیکی تعادل ایجاد کند.
متریال و خوردگی
متریال ترموول باید با سیال، دما، خوردگی، فرسایش و فشار هماهنگ باشد. SS316 برای بسیاری از سرویسها رایج است، اما در H2S، کلراید، اسید، دمای بالا یا سایش ممکن است Hastelloy، Inconel، Monel یا پوشش خاص لازم شود. برای سرویس ترش، NACE و Hardness باید بررسی شود.
نصب و نگهداری
در نصب، جهت جریان، محل نصب نسبت به زانویی و ولو، طول آزاد بیرون خط و سازگاری با سنسور باید کنترل شود. سنسور باید با Bore ترموول و Spring Loading مناسب باشد تا تماس حرارتی خوب ایجاد شود. در تعمیرات، خوردگی، ترک، خوردگی گالوانیکی و رسوب داخل Bore باید بررسی شود.
برند و مدارک
در مقایسه WIKA، REOTEMP، Ashcroft، Rosemount/Emerson یا Endress+Hauser باید Wake Calculation، Material Certificate، PMI، Drawing، Surface Finish، Bore، Flange Rating و Test Report بررسی شود. برای نقاط بحرانی، ترموول بدون محاسبه و Drawing قابل قبول نیست.
برندها و سازندگان قابل بررسی
- WIKA
- Ashcroft / Heise
- REOTEMP
- Emerson / Rosemount Temperature
- Endress+Hauser
- سازندگان ابزار دقیق دارای Wake Frequency Calculation
استانداردهای مهم
- ASME PTC 19.3 TW برای محاسبه Wake Frequency و بررسی مکانیکی Thermowell
- ASME B16.5 برای فلنج اتصال در Thermowell فلنجی
- استانداردهای متریال ASTM A182، A479، A105 و آلیاژهای خاص
- NACE MR0175 در سرویس ترش در صورت نیاز
- استانداردهای تست Hydro، PMI و Material Certificate طبق پروژه
- استانداردهای سنسور دما مانند IEC 60751 برای RTD در زنجیره اندازهگیری
دادههای لازم برای RFQ
- Process Data شامل Flow، Density، Velocity، Pressure و Temperature
- Connection Type و Flange Rating
- Insertion Length، Bore و Stem Profile
- Material و NACE/PMI Requirement
- Wake Frequency Calculation و Drawing
- Hydro Test و Material Certificate
خطاهای رایج خرید
- خرید بدون Wake Frequency Calculation در سرویس پرسرعت
- انتخاب Insertion Length بیش از حد بلند
- بیتوجهی به متریال در سیال خورنده
- ناسازگاری Bore ترموول با سنسور
- نصب در محل آشفته جریان بدون بررسی
ثبت RFQ برای ترموول صنعتی ASME PTC 19.3 TW
ثبت RFQ این محصول ←مطالب مرتبط
پرسشهای متداول
برای جلوگیری از تشدید ارتعاش و شکست ترموول در جریان سیال.
Tapered معمولاً مقاومت مکانیکی و پاسخ حرارتی متعادلی دارد، اما انتخاب نهایی با محاسبه است.
برای سرویسهای آرام شاید، اما در خطوط پرسرعت یا بحرانی محاسبه ASME PTC 19.3 TW ضروری است.
جمعبندی: انتخاب مطمئن ترموول صنعتی ASME PTC 19.3 TW زمانی انجام میشود که کاربرد واقعی، استاندارد، مدارک، برند قابل قبول، الزامات نصب و روش پذیرش از ابتدا روشن باشد.
ترموول؛ قطعه کوچک با ریسک مکانیکی بزرگ
ترموول محافظ سنسور دما در برابر فشار، سرعت جریان، خوردگی و ضربه مکانیکی است. اگر ترموول فقط بر اساس طول و سایز فلنج انتخاب شود، ممکن است در جریانهای پرسرعت دچار شکست ارتعاشی شود یا به دلیل طول نامناسب، دمای واقعی فرایند را با تأخیر زیاد نشان دهد. در خطوط بخار، گاز، آب تغذیه، روغن داغ و سرویسهای فرایندی، محاسبه wake frequency و بررسی نسبت طول آزاد به قطر اهمیت مستقیم دارد.
در RFQ باید نوع اتصال، متریال، insertion length، bore، stem profile، tip، process pressure/temperature، velocity، density، viscosity، نوع سنسور، lagging extension و استاندارد پروژه مشخص شود. برای خطوط high velocity، استاندارد ASME PTC 19.3 TW یا محاسبه معتبر سازنده باید درخواست شود. اگر ترموول برای replacement خریداری میشود، عکس پلاک، drawing، طول واقعی و محدودیت نصب باید ارسال شود.
متریال، ساخت و آزمون
متریال ترموول باید با خوردگی، دما و سازگاری گالوانیکی با خط هماهنگ باشد. 316/316L، 304، Inconel، Monel، Hastelloy یا فولاد آلیاژی هرکدام در سرویسهای خاص کاربرد دارند. برای ترموولهای فلنجی یا جوشی، کیفیت جوش، متریال فلنج، rating و face finish باید با piping class هماهنگ شود. در سرویسهای حساس، PMI، hydrotest، dye penetrant یا material certificate ممکن است لازم باشد.
ترموول tapered، stepped یا straight رفتار مکانیکی و پاسخ دمایی متفاوتی دارند. نوع tapered معمولاً مقاومت و پاسخ بهتری ایجاد میکند، اما هزینه و ساخت آن متفاوت است. اگر سنسور با spring-loaded insert استفاده میشود، عمق bore و تماس نوک سنسور با انتهای ترموول باید درست باشد؛ در غیر این صورت response time بدتر میشود.
| پارامتر | اثر فنی | ریسک نقص اطلاعات |
|---|---|---|
| Insertion Length | دقت و پاسخ دمایی | قرائت نزدیک دیواره یا پاسخ کند |
| Wake Frequency | ایمنی مکانیکی | شکست ترموول در جریان |
| Material | خوردگی و دما | سوراخ شدن یا ترک خوردگی |
| Bore/Sensor Fit | انتقال حرارت | خطای دما یا response کند |
چکلیست RFQ تکمیلی
- سرویس، فشار، دما، velocity، density و viscosity سیال.
- نوع اتصال، flange rating/thread/weld-in و متریال کامل.
- طول insertion، lagging، stem profile، bore و سازگاری با سنسور.
- نیاز به wake frequency calculation، MTC، PMI، NDT یا hydrotest.
- برای replacement: drawing، عکس نصب، محدودیت فضا و طول سنسور موجود.
کنترل نصب و تحویل
در تحویل، متریال، ابعاد، bore، face، thread، marking و مدارک باید با سفارش تطبیق داده شود. در نصب، جهت قرارگیری در خط، آببندی، عدم اعمال تنش مکانیکی و سازگاری طول سنسور با ترموول بررسی میشود. اگر ترموول در سرویس پرارتعاش است، بازدید دورهای و ثبت سابقه شکست یا ترک اهمیت دارد. برای پذیرش نهایی، بهتر است نتیجه محاسبه wake frequency و MTC در Data Book باقی بماند.
در پروژههای shutdown، کنترل fit-up قبل از توقف خط ضروری است. اگر رزوه، فلنج یا طول اشتباه باشد، اصلاح در زمان توقف بسیار پرهزینه خواهد بود. ثبت دقیق tag و drawing برای هر ترموول، خریدهای بعدی را کمریسکتر میکند.
تکمیل طراحی و کنترل ترموول در خرید پروژهای
در پروژههای بزرگ، ترموولها معمولاً در تعداد زیاد و با طولها و متریالهای نزدیک خریداری میشوند. برای جلوگیری از اشتباه، بهتر است schedule ترموول شامل tag، line number، service، material، insertion length، process connection، lagging extension، bore و نوع سنسور تهیه شود. اگر چند ترموول مشابه اما با طول متفاوت در یک بسته ارسال شوند، نبود tag و marking مناسب در انبار باعث نصب اشتباه خواهد شد. نصب ترموول کوتاهتر در خط بزرگ ممکن است دمای نزدیک دیواره را نشان دهد و کنترل فرایند را گمراه کند.
در سرویسهای erosive یا slurry، علاوه بر محاسبه ارتعاش، سایش نوک ترموول و متریال مقاوم باید بررسی شود. در سرویسهای بسیار خورنده، استفاده از پوشش یا alloy خاص باید با زمان تحویل و قابلیت ساخت مقایسه شود. اگر سنسور باید بدون توقف فرایند تعویض شود، طراحی ترموول و دسترسی به head اهمیت بیشتری پیدا میکند. برای سیستمهای safety، proof test و دوره کالیبراسیون سنسور نیز باید در مدارک بهرهبرداری ثبت شود.
در زمان FAT یا بازرسی قبل از حمل، کنترل ابعادی، تست متریال، کیفیت سطح، thread gauge در اتصالات رزوهای و وضعیت flange face انجام میشود. برای ترموولهای جوشی، WPS/PQR و NDT در صورت الزام پروژه باید پیش از حمل آماده باشد. این کنترلها باعث میشود قطعهای که از نظر ظاهری ساده است، در سایت به نقطه ضعف مکانیکی یا ابزاردقیق تبدیل نشود.
معیار پذیرش نهایی ترموول
برای پذیرش نهایی، پیشنهادها باید از نظر محاسبه مکانیکی، متریال، اتصال، طول، مدارک و امکان نصب واقعی مقایسه شوند. اگر ترموول با سنسور و ترانسمیتر بهصورت یک assembly خریداری میشود، طول insert، spring loading، head، terminal block و کابل نیز باید در یک ردیف کنترل شوند. در خطوطی که دسترسی سخت است، بهتر است قبل از نصب، assembly کامل روی میز کنترل شود تا در سایت نیاز به بازکاری نباشد.
در بهرهبرداری، تغییر ناگهانی reading دما همیشه به معنی خرابی سنسور نیست؛ ممکن است تماس حرارتی داخل ترموول ضعیف شده، ترموول رسوب گرفته یا سنسور به انتهای bore نرسیده باشد. ثبت مشخصات ترموول در کنار سنسور، عیبیابی این موارد را سادهتر میکند.
در نهایت، هر ترموول باید به عنوان بخشی از حلقه دما دیده شود، نه قطعهای جداگانه. اگر سنسور، ترموول، ترانسمیتر و محل نصب با هم هماهنگ نباشند، کنترل دما حتی با بهترین سنسور هم دقیق نخواهد بود. برای خطوط حیاتی، بهتر است spare ترموول و سنسور بر اساس tagهای بحرانی تعریف شود تا در shutdown یا خرابی ناگهانی، زمان تامین مانع راهاندازی نشود.
این اطلاعات باید در پرونده ابزار دقیق سایت نگهداری شود.
در صورت تغییر دمای طراحی یا سرعت جریان، محاسبه ترموول باید دوباره بازبینی شود؛ زیرا شرایط جدید میتواند فرکانس تحریک و تنش را تغییر دهد. این بازبینی ساده از شکست ناگهانی در سرویس جلوگیری میکند و باید قبل از راهاندازی ثبت گردد.
این بازبینی باید در مدارک نهایی پروژه ذخیره شود و هنگام خریدهای بعدی مبنا قرار گیرد.
