خرید و تامین مکانیکال سیل صنعتی API 682 برای پمپ

تامین مکانیکال سیل کارتریجی API 682 برای پمپ‌های فرایندی؛ انتخاب Arrangement، Seal Plan، متریال Face، Elastomer، Flush و مدارک تست.

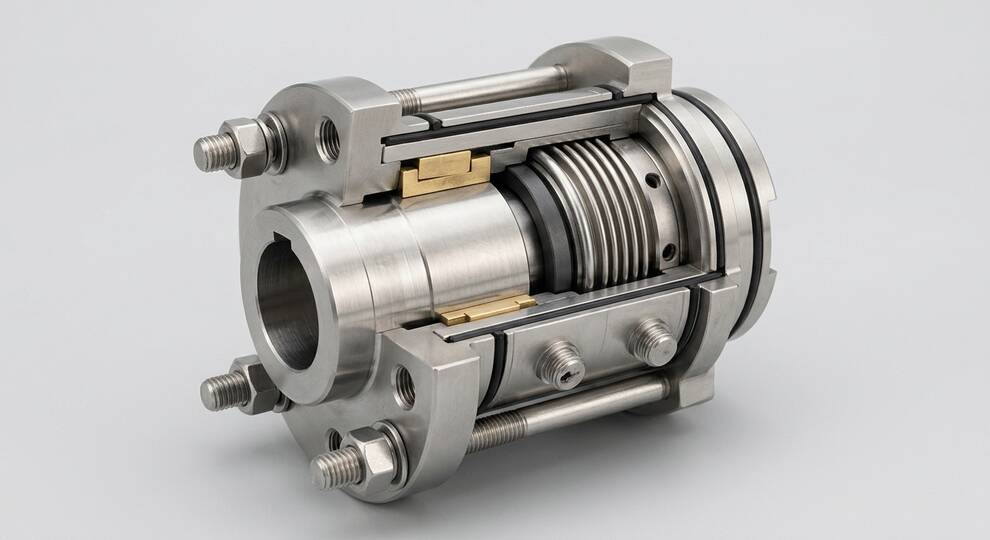

مکانیکال سیل صنعتی API 682

راهنمای کاربردی برای تصمیم‌گیری

این صفحه برای کاربر واقعی، تیم خرید، مهندسی، نصب، بازرسی و بهره‌برداری مکانیکال سیل صنعتی API 682 نوشته شده است. هدف این است که محصول فقط از نظر نام تجاری دیده نشود، بلکه استاندارد، شرایط کاری، مدارک، نصب و خطاهای رایج خرید هم روشن باشد.

نقش Mechanical Seal در قابلیت اطمینان پمپ

مکانیکال سیل نقطه‌ای است که خرابی آن می‌تواند کل پمپ را از سرویس خارج کند. کاربر بهره‌بردار معمولاً خرابی سیل را به‌صورت نشتی، افزایش دما، لرزش، مصرف Flush یا آلودگی محصول می‌بیند؛ اما ریشه خرابی می‌تواند انتخاب اشتباه Face Material، Seal Plan نامناسب، Dry Running، آلودگی سیال یا نصب اشتباه باشد. بنابراین خرید سیل باید با داده‌های واقعی پمپ و سیال انجام شود، نه فقط با قطر شفت.

Arrangement و نوع سیل

Single Seal برای سرویس‌های کم‌خطرتر و تمیزتر مناسب است، اما در سیالات سمی، قابل اشتعال، گران‌قیمت یا آلاینده، Dual Seal یا Tandem/Double Arrangement ممکن است لازم شود. Cartridge Seal خطای نصب را کمتر می‌کند و برای پمپ‌های فرایندی گزینه رایج‌تری است. انتخاب Arrangement باید با خطر سیال، فشار، دما، الزامات نشتی و فلسفه HSE هماهنگ باشد.

Seal Plan و سیستم جانبی

Seal Plan فقط لوله‌کشی کمکی نیست؛ شرایط کاری Face را تعیین می‌کند. Plan 11، 21، 23، 52، 53 یا 54 هرکدام هدف متفاوتی دارند. برای سرویس داغ، خنک‌کاری Flush و کنترل دما مهم است. برای سیال آلوده، Cyclone Separator یا فیلتر ممکن است لازم شود. اگر Seal Plan از ابتدا درست تعیین نشود، بهترین سیل هم عمر کوتاهی خواهد داشت.

متریال Face و Elastomer

Silicon Carbide، Tungsten Carbide، Carbon و Ceramic در مقابل سیالات و ذرات رفتار متفاوت دارند. Elastomerهایی مثل FKM، EPDM، FFKM یا PTFE باید با دما و شیمی سیال سازگار باشند. در سرویس‌های اسیدی، قلیایی، حلالی یا دمای بالا، انتخاب Elastomer اشتباه می‌تواند در زمان کوتاه باعث تورم، ترک یا نشتی شود.

نصب و Commissioning

قبل از راه‌اندازی باید جهت چرخش پمپ، پر بودن Seal Chamber، باز بودن Flush، وضعیت Vent و عدم وجود Dry Running کنترل شود. بسیاری از خرابی‌های اولیه مکانیکال سیل در ساعت‌های اول راه‌اندازی رخ می‌دهد. آموزش تیم نصب و تحویل دستورالعمل سازنده برای Torque، Setting Clip و Commissioning ضروری است.

مقایسه برند و پیشنهاد فنی

در مقایسه John Crane، EagleBurgmann، Flowserve، AESSEAL یا Chesterton، فقط قیمت Cartridge کافی نیست. باید Seal Drawing، Material Code، Seal Plan، Flush Requirement، Leakage Expectation، Repair Kit و Lead Time بررسی شود. برای پمپ‌های حیاتی، قابلیت تعمیر و تأمین قطعه یدکی در کشور مقصد از اختلاف قیمت اولیه مهم‌تر است.

برندها و سازندگان قابل بررسی

  • John Crane
  • EagleBurgmann
  • Flowserve
  • AESSEAL
  • Chesterton
  • سازندگان تأییدشده API 682 در وندورلیست پروژه

استانداردهای مهم

  • API 682 / ISO 21049 برای Mechanical Seal و سیستم آب‌بندی پمپ‌های فرایندی
  • API 610 برای الزامات پمپ‌های سانتریفیوژ فرایندی و ارجاع به Seal System
  • ASME B73.1/B73.2 در بعضی پمپ‌های شیمیایی غیر API
  • استانداردهای متریال برای Silicon Carbide، Tungsten Carbide، Carbon و Elastomerها
  • NACE MR0175 در سرویس ترش یا H2S
  • مدارک تست، نشتی و Seal Plan طبق ITP پروژه

داده‌های لازم برای RFQ

  • Pump Model، Shaft/Sleeve Size و Seal Chamber Data
  • Fluid، Temperature، Pressure و Solid Content
  • Single/Dual Arrangement و API Category در صورت نیاز
  • Seal Face و Elastomer Material
  • Seal Plan، Instrumentation و Test/Certificate

خطاهای رایج خرید

  • خرید سیل فقط بر اساس شفت و بدون شرایط سیال
  • انتخاب Seal Plan نامناسب یا حذف سیستم جانبی
  • بی‌توجهی به Dry Running در راه‌اندازی
  • انتخاب Elastomer ناسازگار با سیال
  • نداشتن Drawing و Material Code قابل ردیابی

ثبت RFQ برای مکانیکال سیل صنعتی API 682

ثبت RFQ این محصول ←

مطالب مرتبط

پمپ API 610راهنمای API 610خدمات پمپصفحه خدمات مرتبطهاب محصولات

پرسش‌های متداول

API 682 چه چیزی را پوشش می‌دهد؟

الزامات طراحی، انتخاب، تست، Arrangement و Seal Support System برای Mechanical Sealهای پمپ‌های فرایندی را پوشش می‌دهد.

Cartridge Seal چه مزیتی دارد؟

خطای نصب را کمتر می‌کند و اجزای سیل به‌صورت تنظیم‌شده و یکپارچه تحویل می‌شوند.

Seal Plan را چه کسی تعیین می‌کند؟

با همکاری سازنده سیل، سازنده پمپ و مهندس فرایند/مکانیک بر اساس سیال، دما، فشار و HSE تعیین می‌شود.

جمع‌بندی: انتخاب مطمئن مکانیکال سیل صنعتی API 682 زمانی انجام می‌شود که کاربرد واقعی، استاندارد، مدارک، برند قابل قبول، الزامات نصب و روش پذیرش از ابتدا روشن باشد.

نکات تکمیلی انتخاب، نصب و بهره‌برداری

برای مکانیکال سیل، تحلیل علت خرابی‌های قبلی پمپ بسیار ارزشمند است. اگر سیل قبلی به‌دلیل Dry Running، گرفتگی Flush، Misalignment یا لرزش خراب شده باشد، تعویض با همان مدل جدید مشکل را حل نمی‌کند. در چنین شرایطی باید شرایط واقعی Seal Chamber، کیفیت Flush، دمای کارکرد، وضعیت Bearing و Runout شفت بررسی شود.

در خرید سیل، وجود نقشه مقطعی و BOM اهمیت زیادی دارد. این مدارک مشخص می‌کند Face، Spring، Sleeve، Gland، O-ring و سایر اجزا از چه متریالی هستند. بدون این اطلاعات، تهیه Repair Kit و تحلیل خرابی آینده دشوار می‌شود.

اگر سیل برای سیال خطرناک استفاده می‌شود، باید سناریوی نشتی و سیستم جمع‌آوری یا Quench/Barrier Fluid مشخص باشد. در برخی سرویس‌ها استفاده از Dual Pressurized Seal به کاهش انتشار سیال و افزایش ایمنی کمک می‌کند، اما نیازمند سیستم جانبی و مانیتورینگ مناسب است.

انتخاب و محدوده کاربرد برای مکانیکال سیل

  • تعریف service و operating case واقعی پیش از استعلام.
  • درخواست مدارک فنی و تست‌ها در متن RFQ، نه پس از تحویل.
  • کنترل accessory، ابزار نصب و spare در BOM مستقل.
  • ثبت اختلاف‌های فنی در deviation list و اخذ تأیید کتبی.
  • نگهداری نتایج SAT/commissioning در پرونده پروژه.

نصب و راه‌اندازی برای مکانیکال سیل

در این بخش تمرکز روی شرایط نصب واقعی، interfaceهای سایت و آزمون‌های راه‌اندازی است. برای مکانیکال سیل، تصمیم خرید باید بر پایه داده‌های اختصاصی همان تجهیز گرفته شود. داده‌های کلیدی این صفحه شامل seal type، API plan، flush، barrier fluid، faces، elastomer و shaft speed هستند و نبود هر کدام می‌تواند پیشنهادها را از حالت قابل مقایسه خارج کند. بنابراین RFQ باید قبل از ارسال توسط تیم فنی مرور شود و اگر اطلاعاتی مانند شرایط سرویس، متریال، ظرفیت، محدودیت نصب یا خروجی‌های کنترلی نامشخص است، به عنوان open point در clarification ثبت گردد.

  • تعریف service و operating case واقعی پیش از استعلام.
  • درخواست مدارک فنی و تست‌ها در متن RFQ، نه پس از تحویل.
  • کنترل accessory، ابزار نصب و spare در BOM مستقل.
  • ثبت اختلاف‌های فنی در deviation list و اخذ تأیید کتبی.
  • نگهداری نتایج SAT/commissioning در پرونده پروژه.

مدارک و نگهداری برای مکانیکال سیل

در این بخش تمرکز روی Data Book، spare، کالیبراسیون، تنظیمات و نگهداری بلندمدت است. برای مکانیکال سیل، تصمیم خرید باید بر پایه داده‌های اختصاصی همان تجهیز گرفته شود. داده‌های کلیدی این صفحه شامل seal type، API plan، flush، barrier fluid، faces، elastomer و shaft speed هستند و نبود هر کدام می‌تواند پیشنهادها را از حالت قابل مقایسه خارج کند. بنابراین RFQ باید قبل از ارسال توسط تیم فنی مرور شود و اگر اطلاعاتی مانند شرایط سرویس، متریال، ظرفیت، محدودیت نصب یا خروجی‌های کنترلی نامشخص است، به عنوان open point در clarification ثبت گردد.

  • تعریف service و operating case واقعی پیش از استعلام.
  • درخواست مدارک فنی و تست‌ها در متن RFQ، نه پس از تحویل.
  • کنترل accessory، ابزار نصب و spare در BOM مستقل.
  • ثبت اختلاف‌های فنی در deviation list و اخذ تأیید کتبی.
  • نگهداری نتایج SAT/commissioning در پرونده پروژه.

کنترل ریسک پروژه برای مکانیکال سیل

در این بخش تمرکز روی خطاهای پرتکرار خرید، بازرسی و پذیرش نهایی است. برای مکانیکال سیل، تصمیم خرید باید بر پایه داده‌های اختصاصی همان تجهیز گرفته شود. داده‌های کلیدی این صفحه شامل seal type، API plan، flush، barrier fluid، faces، elastomer و shaft speed هستند و نبود هر کدام می‌تواند پیشنهادها را از حالت قابل مقایسه خارج کند. بنابراین RFQ باید قبل از ارسال توسط تیم فنی مرور شود و اگر اطلاعاتی مانند شرایط سرویس، متریال، ظرفیت، محدودیت نصب یا خروجی‌های کنترلی نامشخص است، به عنوان open point در clarification ثبت گردد.

  • تعریف service و operating case واقعی پیش از استعلام.
  • درخواست مدارک فنی و تست‌ها در متن RFQ، نه پس از تحویل.
  • کنترل accessory، ابزار نصب و spare در BOM مستقل.
  • ثبت اختلاف‌های فنی در deviation list و اخذ تأیید کتبی.
  • نگهداری نتایج SAT/commissioning در پرونده پروژه.

انتخاب و محدوده کاربرد برای مکانیکال سیل

در ارزیابی پیشنهادها، مدارک مورد انتظار باید از ابتدا به فروشنده اعلام شود. برای مکانیکال سیل مدارکی مانند API 682، seal datasheet، MTC، leak test، plan drawing و installation manual نقش اصلی در پذیرش دارند. این مدارک باید با tag، serial، model code یا heat number همان کالای تحویلی قابل ردیابی باشند. مدرک عمومی یا کاتالوگ به تنهایی برای تحویل پروژه‌ای کافی نیست، زیرا نشان نمی‌دهد کالای واقعی همان مشخصات و همان آزمون‌های مورد انتظار را دارد.

ریسک‌هایی مانند dry run، flashing، face damage، plan اشتباه، contamination و vibration زمانی کاهش می‌یابند که خرید، مهندسی، کنترل کیفیت و بهره‌برداری یک معیار پذیرش مشترک داشته باشند. برای مکانیکال سیل بهتر است یک جدول کوتاه TBE تهیه شود که در آن گزینه‌های پیشنهادی از نظر استاندارد، ظرفیت، متریال، accessory، مدارک، تست، نصب و قطعات یدکی مقایسه شوند. اگر فروشنده جایگزین فنی پیشنهاد می‌کند، تفاوت‌ها باید کتبی و قابل بررسی باشند، نه صرفاً در توضیح شفاهی فروشنده.

در زمان تحویل و راه‌اندازی، مکانیکال سیل باید در شرایط واقعی سایت کنترل شود. این کنترل می‌تواند شامل بررسی پلاک، marking، ابعاد، سیگنال، فشار، دما، دبی، لرزش، نشتی، عملکرد alarm یا هر شاخص متناسب با همان تجهیز باشد. نتیجه تست اولیه، تنظیمات نهایی، قطعات یدکی و هر تغییر as-built باید در Data Book ثبت شود. این کار باعث می‌شود خریدهای بعدی و نگهداری تجهیز با داده قابل ردیابی انجام شود.

  • تعریف service و operating case واقعی پیش از استعلام.
  • درخواست مدارک فنی و تست‌ها در متن RFQ، نه پس از تحویل.
  • کنترل accessory، ابزار نصب و spare در BOM مستقل.
  • ثبت اختلاف‌های فنی در deviation list و اخذ تأیید کتبی.
  • نگهداری نتایج SAT/commissioning در پرونده پروژه.

نصب و راه‌اندازی برای مکانیکال سیل

  • تعریف service و operating case واقعی پیش از استعلام.
  • درخواست مدارک فنی و تست‌ها در متن RFQ، نه پس از تحویل.
  • کنترل accessory، ابزار نصب و spare در BOM مستقل.
  • ثبت اختلاف‌های فنی در deviation list و اخذ تأیید کتبی.
  • نگهداری نتایج SAT/commissioning در پرونده پروژه.
