راهنمای مهندسی انتخاب متعلقات کابل در پروژه صنعتی

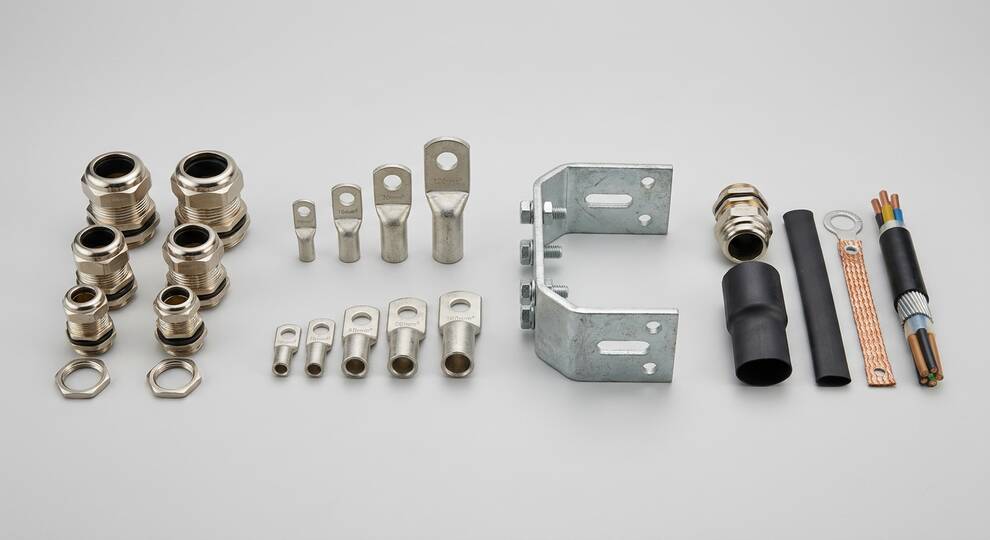

متعلقات کابل صنعتی فقط چند قطعه جانبی برای کامل کردن لیست خرید نیستند؛ این اقلام نقطه اتصال میان طراحی برق، ایمنی ناحیه خطرناک، کیفیت نصب و قابلیت بهرهبرداری هستند. اگر کابل قدرت یا ابزار دقیق با گلند اشتباه، کابلشوی نامتناسب، سینی کمظرفیت یا مسیر ارت ناقص نصب شود، حتی کابل با کیفیت و تابلو استاندارد نیز در عمل قابل اتکا نخواهد بود. در پروژههای نفت، گاز، پتروشیمی، فولاد و نیروگاه، تصمیم درست درباره Cable Gland، Cable Lug، Ferrule، Junction Box Accessories، Cable Tray، Cable Ladder و اقلام Earthing باید از روی دیتاشیت کابل، نقشه مسیر، طبقهبندی ناحیه، شرایط محیطی و فلسفه تعمیرات گرفته شود.
در خرید متعلقات کابل، خطای رایج این است که فقط سایز ظاهری یا تعداد تقریبی در نظر گرفته میشود. قطر واقعی کابل، نوع آرمور، جنس هادی، کلاس انعطافپذیری، ضخامت شیت، شعاع خمش، دمای محیط، تابش خورشید، رطوبت، خورندگی، نوع ورودی تابلو و الزام ضدانفجار باید همزمان دیده شوند. به همین دلیل RFQ خوب برای متعلقات کابل باید به جای یک عنوان کلی، جدول دقیق سایزها، استانداردها، متریال، Thread، IP، Ex Certificate، اقلام جانبی و مدارک تحویلی داشته باشد.
Cable Gland؛ قطعه کوچک با اثر بزرگ روی IP، Ex و Earthing
گلند کابل وظیفه آببندی، مهار مکانیکی، انتقال تنش، اتصال آرمور و حفظ درجه حفاظت محفظه را انجام میدهد. انتخاب بین گلند Brass Nickel Plated، استنلس استیل، آلومینیوم یا پلیآمید باید با محیط نصب هماهنگ باشد؛ برای محیط دریایی یا واحدهای شیمیایی، مقاومت خوردگی اهمیت بیشتری از قیمت اولیه دارد. در کابل آرموردار، نوع SWA، STA یا braid و محدوده قطر زیر آرمور و روی شیت باید با جدول سازنده کنترل شود، زیرا یک گلند ظاهراً همسایز ممکن است روی کابل واقعی بهدرستی clamp نشود.
برای Hazardous Area، گلند باید با نوع حفاظت تجهیز هماهنگ باشد. در محفظه Ex d، استفاده از barrier gland یا compound-filled gland ممکن است بر اساس نوع کابل، حجم محفظه و دستورالعمل نصب لازم شود. در Ex e نیز کیفیت آببندی، کشش مجاز و رعایت دستور سازنده اهمیت دارد. گواهی ATEX یا IECEx فقط زمانی ارزش دارد که مدل، سایز، Thread، محدوده دما، نوع کابل و روش نصب دقیقاً با Certificate و Instruction Sheet منطبق باشد.
Thread، Entry و اقلام جانبی گلند
در بسیاری از پروژهها مشکل اصلی نه خود گلند، بلکه ناهماهنگی رزوه و ورودی تابلو است. Metric، NPT، PG یا BSP هرکدام رفتار متفاوتی در آببندی و درگیری رزوه دارند و استفاده بیبرنامه از adapter یا reducer میتواند IP و یکپارچگی مکانیکی را تضعیف کند. قبل از سفارش باید Gland Plate، ضخامت ورق، تعداد سوراخها، فاصله سوراخ تا لبه، سایز Locknut، Earth Tag، IP Washer، Serrated Washer و Shroud در BOM مشخص شود.
- برای کابل بدون آرمور، محدوده قطر خارجی و نوع sealing insert تعیینکننده است.
- برای کابل آرموردار، clamp آرمور و تداوم زمین باید با روش تأییدشده پروژه کنترل شود.
- برای محیط دارای UV یا مواد شیمیایی، جنس shroud و واشر آببندی نباید نادیده گرفته شود.
- برای تابلوهای Ex، تعداد و نوع هر adapter باید در مدارک نهایی قابل ردیابی باشد.
Cable Lug، Ferrule و Termination
کابلشو و سرسیم اگر با جنس هادی، سطح مقطع، کلاس هادی و پیچ ترمینال سازگار نباشند، نقطه داغ ایجاد میکنند. هادی مسی معمولاً با lug مسی قلعاندود استفاده میشود، اما برای اتصال کابل آلومینیومی به باسبار یا ترمینال مسی باید گزینههای بیمتال یا روش مورد تأیید پروژه بررسی شود. شکل palm، قطر سوراخ، فاصله پیچ، طول barrel، نوع short barrel یا long barrel و روش crimp باید پیش از خرید مشخص باشد تا تیم نصب مجبور به سوراخکاری یا اصلاح دستی نشود.
کیفیت crimp به اندازه کیفیت کابلشو مهم است. ابزار هیدرولیکی یا دستی باید با die مناسب استفاده شود و الگوی hexagonal، indent یا circumferential مطابق توصیه سازنده باشد. برای کابلهای قدرت با جریان بالا، ثبت شماره die، تعداد crimp، محل crimp و کنترل کششی نمونه میتواند از داغی ترمینال در راهاندازی جلوگیری کند. در کابلهای ابزار دقیق و کنترل، ferrule مناسب برای سیم افشان و ترمینال فشاری باعث کاهش قطعیهای intermittent میشود.
سرکابل و مفصل کابل MV
در کابلهای ولتاژ متوسط، کیت termination و joint باید با ولتاژ نامی، نوع عایق XLPE یا EPR، سطح مقطع، ساختار screen، ضخامت insulation و شرایط indoor/outdoor انتخاب شود. فناوری heat shrink، cold shrink یا pre-molded هرکدام نیاز نصب و حساسیت متفاوتی دارند. آمادهسازی لایه نیمههادی، کنترل طول stripping، استفاده از mastic، stress control و رعایت فاصله خزشی، موضوعاتی هستند که مستقیم روی عمر عایقی اثر میگذارند.
- برای indoor termination، فضای داخل تابلو و فاصله فاز تا بدنه باید کنترل شود.
- برای outdoor termination، رطوبت، آلودگی سطحی، UV و creepage distance مهم است.
- برای joint، هممحوری هادی و کیفیت اتصال screen در کاهش تنش الکتریکی نقش دارد.
- برای پذیرش نهایی، تست عایقی و مدارک نصب باید همراه کیت تحویل شود.
Cable Tray، Ladder و مسیر کابل
سینی و نردبان کابل باید از روی بار واقعی مسیر طراحی شوند، نه فقط عرض تقریبی. تعداد کابل، قطر، وزن واحد طول، شعاع خمش، تفکیک power و instrument، فاصله ساپورت، آیندهنگری توسعه، امکان دسترسی تعمیرات و محدودیت fire zone باید در انتخاب tray لحاظ شود. در مسیرهای بیرونی، آبگرفتگی، باد، خوردگی و آسیب مکانیکی نیز مهم است؛ در محیط شیمیایی، FRP یا استنلس ممکن است از گالوانیزه گرم اقتصادیتر باشد، چون توقف تولید و تعویض دورهای هزینه بالاتری ایجاد میکند.
استاندارد IEC 61537 برای سیستمهای cable tray و ladder، IEC 62444 برای گلند، IEC 60529 برای IP، IEC 60079 برای تجهیزات ناحیه خطرناک و IEC 61238-1 برای برخی اتصالات فشاری، از مراجع مهم بررسی هستند. در پروژههایی که بر مبنای استاندارد آمریکایی کار میکنند، NEMA VE 1 و الزامات داخلی کارفرما نیز در کنار دیتاشیت سازنده دیده میشود. معیار اصلی این است که استاندارد نامبرده در پیشنهاد فروشنده با نوع کاربرد و مدارک پروژه همخوان باشد.
متریال و پوشش؛ از انبار تا محیط بهرهبرداری
پوشش hot-dip galvanized برای بسیاری از مسیرهای صنعتی پاسخگو است، اما در مناطق ساحلی، واحدهای اسیدی، فضای باز با رطوبت بالا یا نقاط نزدیک cooling tower باید ضخامت پوشش، نوع استنلس 304 یا 316، آلومینیوم دریایی یا FRP مقایسه شود. در گلند برنجی، پوشش nickel plating باید یکنواخت باشد و در استنلس، گرید واقعی با PMI یا مدارک قابل قبول کنترل شود. برای lug و connector نیز کیفیت قلعاندودکاری در کاهش اکسیداسیون اثر دارد.
| جزء | داده لازم برای انتخاب | ریسک انتخاب ناقص |
|---|---|---|
| Cable Gland | قطر کابل، آرمور، Thread، IP، Ex، جنس | ورود رطوبت، شل شدن کابل، رد شدن بازرسی Ex |
| Cable Lug | سطح مقطع، جنس هادی، سوراخ پیچ، نوع crimp | داغی اتصال، افت ولتاژ، آسیب ترمینال |
| Cable Tray | عرض، عمق، بار، پوشش، ساپورت، accessories | خیز زیاد، خوردگی، کمبود ظرفیت آینده |
کنترل کیفیت و تحویل پروژهای
برای متعلقات کابل، بستهبندی تفکیکی و لیبلگذاری اهمیت زیادی دارد؛ مخلوط شدن گلند سایزهای نزدیک، گم شدن locknut یا فراموش شدن earth tag در سایت باعث توقف نصب میشود. در تحویل، باید تعداد، part number، سایز، marking، گواهی ضدانفجار، دستور نصب، Certificate of Conformity و در صورت نیاز MTC یا گزارش پوشش کنترل شود. بهتر است اقلام مصرفی مانند compound، tape، heat-shrink sleeve، ferrule، tie، marker و label نیز در لیست جداگانه بیاید.
پذیرش نهایی متعلقات کابل باید در سه سطح انجام شود: کنترل اسناد پیش از حمل، کنترل ظاهری و تعدادی در ورود به انبار، و کنترل نصب در سایت. در مرحله نصب، tightening، جهت قرارگیری shroud، صحت اتصال آرمور، نبود لبه تیز در tray، رعایت شعاع خمش و برچسبگذاری کابلها باید بررسی شود. این کنترلها سادهاند، اما از خطاهایی جلوگیری میکنند که بعداً با trip، آلارم کاذب، آبخوردگی تابلو یا داغ شدن فیدر دیده میشوند.
برندها و سازندگان قابل بررسی
در تأمین پروژهای میتوان بسته به وندورلیست، نوع صنعت و مدارک مورد نیاز، برندهایی مانند CMP Products، Hawke International، Peppers Cable Glands، Prysmian/BICON، Cembre، Klauke، Phoenix Contact، Weidmüller و OBO Bettermann را از نظر گواهی، محدوده سایز، availability، کیفیت مدارک و تجربه نصب مشابه مقایسه کرد. ذکر نام برند در این صفحه به معنای نمایندگی رسمی نیست؛ معیار انتخاب باید انطباق فنی و قابلیت ردیابی مسیر تأمین باشد.
چکلیست RFQ برای متعلقات کابل
- لیست کابلها همراه قطر خارجی، نوع آرمور، ولتاژ و محل نصب.
- نوع Thread تجهیزات، requirement مربوط به IP، Ex و محدوده دما.
- جنس گلند، lug، tray و پوشش مورد قبول پروژه.
- اقلام جانبی شامل locknut، earth tag، shroud، reducer، adaptor و washer.
- مدارک لازم مانند datasheet، certificate، instruction sheet و packing list تفکیکی.
- روش بازرسی، معیار پذیرش، نحوه برچسبگذاری و بستهبندی برای ارسال سایت.
جزئیات اجرایی که باید قبل از خرید روشن شوند
برای متعلقات کابل، هماهنگی میان نقشه کابلکشی و لیست خرید بسیار مهم است. اگر تعداد ورودیهای تابلو، اندازه gland plate، محل cable ladder و روش tagگذاری همزمان بررسی نشود، ممکن است کالای خریداریشده از نظر استاندارد درست باشد اما در سایت نصبپذیر نباشد. به طور نمونه، گلند زاویهدار یا adaptor بلند در تابلوهای کوچک میتواند با درب، ترمینال یا مسیر خمش کابل تداخل ایجاد کند. در مسیرهای outdoor نیز فاصله سینی از سطح زمین، احتمال ضربه لیفتراک، نیاز cover و زهکشی آب باید در همان مرحله RFQ مشخص شود.
- برای کابلهای VFD، مسیر شیلد و EMC gland باید با دستور سازنده درایو هماهنگ شود.
- برای کابلهای instrument pair، جداسازی از کابل قدرت و bonding شیلد باید با فلسفه نویز پروژه کنترل شود.
- برای کابل fire resistant، نگهدارنده و متعلقات مسیر باید با فلسفه بقای عملکرد در آتش سازگار باشد.
- برای انبار سایت، بستهبندی هر سایز گلند و lug باید جداگانه و قابل شمارش باشد.
پرسشهای متداول
بله. گلند Ex باید برای نوع حفاظت، دمای محیط، نوع کابل و روش نصب تأیید شده باشد. اگر محفظه، رزوه یا کابل با گواهی گلند هماهنگ نباشد، وجود علامت Ex بهتنهایی کفایت نمیکند.
در حالت معمول نباید صرفاً به دلیل همسایز بودن استفاده شود. برای اتصال آلومینیوم به مس باید گزینه بیمتال، خمیر ضد اکسید، روش crimp و دستور پروژه بررسی شود تا خوردگی گالوانیکی و افزایش مقاومت رخ ندهد.
سایز سینی از روی تعداد کابل، قطر، وزن، درصد پرشدگی، شعاع خمش، مسیر توسعه آینده، فاصله ساپورت و محدودیت جداسازی کابلهای قدرت و ابزار دقیق تعیین میشود، نه فقط عرض ظاهری مسیر.
