فلنج را با مشخصات اتصال مقابل سفارش دهید
برای خرید فلنج صنعتی، سایز و کلاس بهتنهایی کافی نیستند. نوع فلنج، سطح آببندی، متریال و استاندارد ابعادی را همراه مشخصات لوله یا نازل مقابل تعیین کنید. فلنج همسایز ممکن است از نظر سوراخکاری، سطح اتصال یا قطر داخلی با تجهیز موجود سازگار نباشد.

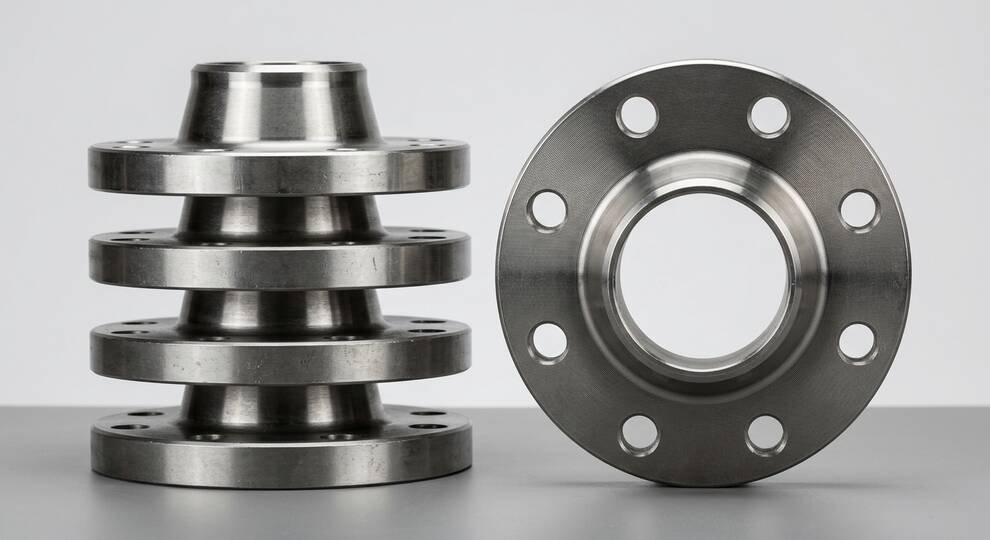

در فلنج گلودار جوشی WN، قطر داخلی یا Bore و مشخصات انتهای جوشی باید با لوله تطبیق داده شوند. در جایگزینی، نقشه یا اندازههای اتصال موجود، نوع Facing و مشخصات گسکت را ارسال کنید. Class یک عدد فشار مجاز ثابت بر حسب bar یا psi نیست؛ ریتینگ فشار–دما، متریال و محدودیتهای مجموعه اتصال باید بررسی شوند.
استانداردهایی که باید در استعلام ذکر شوند
ذکر استاندارد در RFQ نباید کلی و مبهم باشد. استاندارد ساخت، تست، مدارک، متریال و اتصال هرکدام اثر متفاوتی روی قیمت و پذیرش کالا دارد.
- ASME B16.5 در دامنه سایز و کلاس تعریفشده؛ دامنه همه کلاسها یکسان نیست
- ASME B16.47 برای فلنجهای بزرگ داخل دامنه استاندارد، با تعیین Series
- ASME B16.36 برای Orifice Flange
- ASTM A105 برای Carbon Steel Forged
- ASTM A350 LF2 و A182 F316
انتخاب نوع و پیکربندی مناسب
برای فلنج صنعتی یک مدل واحد برای همه پروژهها وجود ندارد. گزینه درست باید با شرایط نصب، روش بهرهبرداری، ریسک تعمیرات و محدودیتهای پروژه انتخاب شود.
- Welding Neck برای سرویس حساس
- Slip-On برای Utility و فشار پایینتر
- Blind برای بستن خط/نازل
- Socket Weld و Threaded برای سایز کوچک
- RTJ/RF/FF Facing
برندها و سازندگان قابل بررسی برای فلنج صنعتی
در استعلامهای پروژهای، برند باید با Vendor List، کشور سازنده مجاز، مدارک اصالت، زمان تحویل و سطح خدمات پس از فروش هماهنگ باشد. برای این گروه محصول، برندها/سازندگان زیر معمولاً در بازار صنعتی یا وندورلیستهای پروژهای قابل بررسی هستند: Galperti، Melesi، Bonney Forge، Klinger. ذکر این نامها به معنی موجودی دائمی یا تأیید همه مدلها نیست؛ هر سفارش باید با Datasheet و مدارک همان پروژه کنترل شود.
کاربردهای صنعتی و مرزهای استفاده
کاربردهای زیر برای فلنج صنعتی رایج هستند، اما همین محصول در هر سرویس رفتار متفاوتی دارد. اگر فلنج صنعتی در واحد پتروشیمی، کارخانه فولاد یا پکیج Utility استفاده شود، معیارهایی مانند متریال، برند، تست و زمان تحویل باید متناسب با همان محیط بازتعریف شود.
- اتصال ولو و تجهیزات به پایپینگ
- نقاط تعمیراتی قابل باز و بست
- Orifice Meter Run
- خطوط فرایندی و Utility
دادههایی که RFQ را قابل قیمتگذاری میکند
اگر این دادهها از ابتدا کامل باشند، زمان رفتوبرگشت فنی کم میشود و پیشنهادها دقیقتر و قابل مقایسهتر خواهند بود.
- Type، Size، Class و Facing
- Material و Standard
- Bore/Schedule در WN
- Quantity و PMI/NACE
| مشخصه | اطلاعات موردنیاز سفارش |
|---|---|
| نوع و استاندارد | WN، SO، Blind یا نوع موردنیاز؛ استاندارد و ویرایش و در صورت کاربرد Series را مشخص کنید. |
| سطح آببندی | RF، RTJ یا FF، سطح مقابل و گسکت سازگار؛ صرف برابری کلاس کافی نیست. |
| قطر داخلی و لوله | Bore و آمادهسازی انتهای WN با قطر و ضخامت لوله و نقشه اتصال تطبیق داده شوند. |
| مونتاژ و مدارک | ابعاد پیچومهره، سوراخکاری، متریال، نشانهگذاری و گواهی قابل ردیابی. |
مدارک و کنترل کیفیت پیش از تحویل
در خرید پروژهای، تحویل فیزیکی کالا بدون مدارک قابل ردیابی کافی نیست. مدارک زیر باید قبل از حمل یا حداکثر هنگام تحویل کنترل شوند:
- MTC با Heat Number
- Dimensional Check
- PMI در صورت نیاز
- Marking و Packing
در سفارشهای حساس، بهتر است قبل از صدور PO یک جدول Technical Compliance تهیه شود. در این جدول، هر بند دیتاشیت با پیشنهاد فروشنده مقایسه میشود و موارد انحرافی قبل از پرداخت یا حمل مشخص میگردد. این کار برای فلنج صنعتی بهخصوص زمانی مهم است که چند برند یا چند کشور سازنده همزمان پیشنهاد داده شدهاند.
خطاهای رایج که باعث خرید نامطمئن میشوند
- اشتباه RF/RTJ/FF
- تعیین نکردن Bore در WN
- استفاده از B16.5 برای سایز خارج از دامنه
- هماهنگ نکردن گسکت و Bolting
در خرید فلنج صنعتی بخش زیادی از اختلاف قیمت از همین جزئیات ناشی میشود. پیشنهادی که برای فلنج صنعتی مدارک کامل، تست معتبر و برند قابل ردیابی ارائه میکند، با پیشنهادی که فقط نام کلی محصول را نوشته است همسطح نیست و نباید صرفاً عددی مقایسه شود.
نحوه ارزیابی برند و پیشنهاد فنی
برندهای مطرح معمولاً مزیتهایی مثل دیتاشیت دقیقتر، قطعات یدکی قابل پیگیریتر، تستهای استانداردتر و سابقه نصب در پروژههای مشابه دارند. با این حال، حتی برند شناختهشده نیز بدون تطبیق مدل و مدارک کافی نیست. برای فلنج صنعتی، نام برند باید کنار Model/Type، کشور ساخت، گواهیها، Lead Time و شرایط تأمین قطعات بررسی شود.
در بازار ایران، فلنج صنعتی ممکن است با چند سطح کیفیت، چند منشأ تأمین و چند نوع مدرک عرضه شود. پیشنهاد فنی باید روشن کند کالای پیشنهادی Original است یا معادل، چه تستهایی برای همین فلنج صنعتی انجام شده، بستهبندی چگونه است و در صورت نیاز به TPI چه Hold Pointهایی قابل اجراست.
راهنمای عمیق انتخاب فلنج؛ Facing، Bore، Bolting و نشتی اتصال
فلنج صنعتی نقطهای است که طراحی پایپینگ، نصب مکانیکی و آببندی به هم میرسند. انتخاب نوع فلنج فقط بر اساس سایز و کلاس کافی نیست. Welding Neck برای سرویسهای حساس، دمای بالا، فشار بالا یا بار مکانیکی بیشتر مناسبتر است، چون تنش را از محل جوش به شکل یکنواختتری منتقل میکند. Slip-On اقتصادیتر است، اما در سرویسهای سخت یا سیکل حرارتی معمولاً محدودیت بیشتری دارد.
Facing یکی از رایجترین منابع خطای خرید است. Raised Face، Flat Face و RTJ با گسکتهای متفاوتی کار میکنند و ترکیب اشتباه آنها میتواند در تست هیدرواستاتیک یا راهاندازی باعث نشتی شود. برای RTJ باید نوع Ring، سختی متریال و شیار فلنج دقیق باشد. برای RF، کیفیت سطح Serration، کلاس فلنج و نوع گسکت Spiral Wound یا Kammprofile باید هماهنگ شود.
در Welding Neck، Bore و Schedule گردن فلنج باید با لوله تطبیق داشته باشد. اگر Bore اشتباه باشد، Fit-up و جوشکاری مشکل میشود و ممکن است ناپیوستگی داخلی یا تمرکز تنش ایجاد شود. در بازرسی، قطر سوراخها، PCD، ضخامت، ارتفاع Raised Face، Marking، متریال و Heat Number باید با ASME B16.5 یا B16.47 کنترل شود.
در مقایسه برندهایی مثل Galperti، Melesi، Bonney Forge یا سازندگان فورج تأییدشده، باید به کیفیت فورج، عملیات حرارتی، نرمالایز بودن A105N در صورت الزام، PMI برای استنلس/آلیاژی، MTC و تلرانس ابعادی توجه شود. فلنج ارزان اما خارج از تلرانس میتواند هزینه نصب و نشتی بسیار بیشتری از اختلاف قیمت اولیه ایجاد کند.
قیمت فلنج صنعتی را بر چه مبنایی مقایسه کنیم؟
دو فلنج همسایز با Facing، Bore یا گرید متریال متفاوت، پیشنهاد یکسانی نیستند. قیمت خود فلنج را از گسکت، پیچومهره، ماشینکاری سفارشی و بازرسی جدا کنید.
| مشخصه | اطلاعات موردنیاز سفارش |
|---|---|
| مشخصه اصلی | نوع فلنج، سایز، کلاس، استاندارد و Series در صورت کاربرد. |
| متریال و عملیات | گرید دقیق، وضعیت عملیات حرارتی در صورت الزام و الزامات سرویس خاص. |
| جزئیات اتصال | Facing، Bore، پرداخت سطح و ابعاد مطابق سفارش؛ اصلاح ابعادی را از ابتدا مشخص کنید. |
| حدود تأمین | تعداد، گسکت و پیچومهره، مدارک، بستهبندی و شرایط حمل و تحویل. |
قیمت قطعی و موجودی تضمینشده در این صفحه اعلام نمیشود. مشخصات و تعداد هر ردیف را ارسال کنید؛ مدت اعتبار قیمت، زمان تحویل، هزینه حمل و شمول مالیات باید در پیشفاکتور روشن باشند.
برای انتخاب مجموعه آببندی، صفحه گسکت صنعتی را بررسی کنید؛ مشخصات گسکت و فلنج باید با هم سازگار باشند.
مرجع دامنه استاندارد: معرفی رسمی ASME B16.5 در ASME. برای پذیرش و طراحی، متن کامل ویرایش قراردادی و مشخصات پروژه ملاک است؛ این معرفی جایگزین بررسی مهندسی نیست.
استعلام پروژهای برای فلنج صنعتی
اگر دیتاشیت کامل ندارید، اطلاعات موجود را ارسال کنید؛ موارد ابهام فنی قبل از قیمتگیری مشخص میشود.
ثبت RFQ این محصول ←مطالب مرتبط برای تصمیم بهتر
پرسشهای متداول
انتخاب به شرایط سرویس، بارهای اتصال، روش جوشکاری و مشخصات پروژه بستگی دارد. WN و SO آرایش اتصال یکسانی ندارند؛ جایگزینی صرفاً به دلیل قیمت کمتر یا سایز برابر قابل تأیید نیست.
خیر، نباید بدون بررسی مهندسی جایگزین شوند. شکل سطح، گسکت، ابعاد و شرایط اتصال مقابل باید سازگار باشند؛ برابری سایز و کلاس بهتنهایی کافی نیست.
قطر داخلی و آمادهسازی انتهای جوشی باید با لوله و مشخصات اتصال تطبیق داشته باشند. Bore نامناسب میتواند همراستایی و آمادهسازی جوش را دچار مشکل کند؛ نقشه و مشخصه پروژه ملاک بررسی است.
نوع، سایز، کلاس، استاندارد و Series در صورت کاربرد، Facing، متریال، Bore برای WN، تعداد، مدارک و محل تحویل را اعلام کنید. وجود گسکت و پیچومهره در محدوده تأمین نیز باید روشن باشد.
جمعبندی خرید
نوع فلنج، استاندارد، Facing و Bore را پیش از مقایسه قیمت تثبیت کنید. در جایگزینی، ابعاد اتصال مقابل و گسکت را کنترل کنید و سپس مدارک متریال، اقلام همراه و شرایط تحویل را با پیشنهاد تطبیق دهید. انتخاب یا اصلاح فلنج باید با تأیید فنی پروژه انجام شود.
