راهنمای کاربردی برای کاربر و خریدار
این صفحه برای تصمیمگیری فنی، خرید، نصب، بهرهبرداری و بازرسی دتکتور گاز ثابت صنعتی نوشته شده است. هدف فقط معرفی محصول نیست؛ بلکه کاهش خطای خرید، روشن شدن مدارک و قابل مقایسه کردن پیشنهادهای فروشندگان است.
دتکتور گاز ثابت چه نقشی در F&G دارد؟

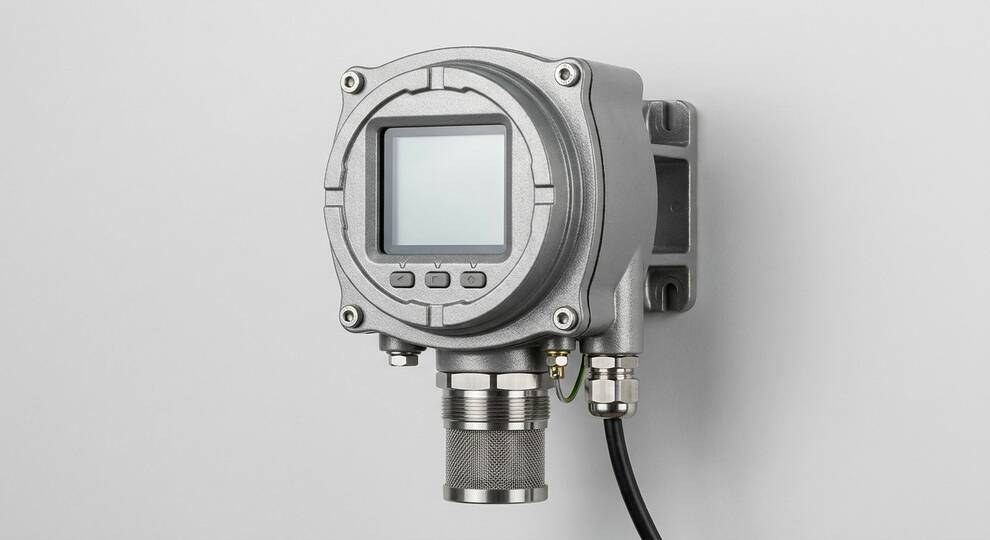

دتکتور گاز ثابت بخشی از سیستم Fire & Gas است و برای هشدار زودهنگام نشت گاز سمی، قابل اشتعال یا کمبود اکسیژن استفاده میشود. انتخاب آن فقط با نام گاز انجام نمیشود؛ محل نصب، تهویه، چگالی گاز نسبت به هوا، محدوده خطر، Zone، دمای محیط، رطوبت و فلسفه Cause & Effect باید بررسی شود.
انتخاب تکنولوژی سنسور
برای گازهای قابل اشتعال، Catalytic Bead و Infrared هرکدام مزایا و محدودیت دارند. سنسور Catalytic به اکسیژن نیاز دارد و ممکن است با Poisoning آسیب ببیند؛ IR در بسیاری از هیدروکربنها پایدارتر است ولی برای هیدروژن مناسب نیست. برای H2S، CO یا O2 معمولاً سنسور Electrochemical استفاده میشود و عمر سنسور و شرایط محیطی اهمیت دارد.
جانمایی و نصب
جانمایی دتکتور مهمتر از تعداد آن است. گازهای سبک بالا میروند و گازهای سنگین نزدیک کف جمع میشوند. جریان هوا، مانعها، نقاط نشتی، تجهیزات فرایندی و دسترسی کالیبراسیون باید در Layout دیده شود. نصب در ارتفاع یا جهت نامناسب باعث میشود دتکتور دیر یا اصلاً نشت را تشخیص ندهد.
کالیبراسیون و نگهداری
دتکتور گاز نیازمند Bump Test و Calibration دورهای است. گاز کالیبراسیون، Regulator، Cap، برنامه نگهداری و ثبت سوابق باید از ابتدا دیده شود. اگر Sensor Life تمام شود یا کالیبراسیون انجام نشود، سیستم F&G ظاهراً سالم است اما در حادثه واقعی قابل اعتماد نیست.
مقایسه برند و پیشنهاد فنی
در مقایسه Honeywell، Dräger، MSA، Teledyne، Crowcon یا Det-Tronics باید نوع سنسور، گاز هدف، Range، زمان پاسخ، Ex Certificate، SIL، IP، خروجی 4-20mA/HART/Relay/Modbus و موجودی سنسور یدکی بررسی شود. برای پروژههای ایمنی، فقط قیمت پایین معیار قابل قبول نیست.
برندها و سازندگان قابل بررسی
- Honeywell Analytics
- Dräger
- MSA Safety
- Teledyne Gas & Flame Detection
- Crowcon
- Det-Tronics / Emerson
استانداردهای مهم
- IEC 60079 / ATEX / IECEx برای تجهیزات نصب در Hazardous Area
- IEC 61508 / IEC 61511 در کاربردهای Safety Instrumented Function
- EN 60079-29 یا استانداردهای عملکرد دتکتور گاز قابل اشتعال در برخی پروژهها
- استانداردهای سازنده برای Calibration، Bump Test و Sensor Life
- IP Rating مطابق IEC 60529
- الزامات F&G System و Cause & Effect پروژه
دادههای لازم برای RFQ
- Gas Target و Range مثل H2S ppm یا LEL %
- Sensor Technology و Area Classification
- Output، Protocol و Controller Need
- SIL/Ex/IP و دمای محیط
- Calibration Kit، Splash Guard و Accessories
خطاهای رایج خرید
- انتخاب سنسور IR برای گازی که IR مناسب آن نیست
- جانمایی بدون توجه به چگالی گاز و تهویه
- حذف گاز کالیبراسیون و متعلقات از Scope
- بیتوجهی به Sensor Poisoning و عمر سنسور
- عدم تعریف Cause & Effect و Alarm Setpoint
کنترلهای تخصصی در F&G و بهرهبرداری ایمن
دتکتور گاز ثابت باید بر اساس سناریوی نشت انتخاب شود، نه فقط نام گاز. برای H2S، محلهای محتمل نشت، جهت باد یا تهویه، ارتفاع نصب و دسترسی کالیبراسیون اهمیت دارد. برای LEL هیدروکربنها، انتخاب IR یا Catalytic باید با نوع گاز و شرایط محیطی هماهنگ باشد. برای کمبود اکسیژن نیز تهویه و نقاط تجمع گاز بیاثر مهم است.
جانمایی اشتباه میتواند بهترین دتکتور را بیاثر کند. گاز سبک بالا میرود و گاز سنگین پایین جمع میشود. مانعها، سازهها، جریان هوا، فنها، سایه باد و نقاط کور باید در مطالعه F&G دیده شوند. نصب صرفاً نزدیک تابلو یا در دسترسترین نقطه، الزاماً ایمنترین انتخاب نیست.
دتکتور گاز یک تجهیز مصرفی-نگهداریمحور است. سنسور عمر محدود دارد، به آلودگی حساس است و به Bump Test و Calibration دورهای نیاز دارد. اگر گاز کالیبراسیون، Cap، Regulator و برنامه PM از ابتدا خریداری نشود، سیستم پس از مدتی فقط ظاهراً فعال خواهد بود. برای بهرهبردار، دسترسی امن برای کالیبراسیون بسیار مهم است.
Alarm Setpoint و Cause & Effect باید با فلسفه ایمنی پروژه هماهنگ باشد. خروجی 4-20mA، Relay، HART یا Modbus باید با F&G Panel یا DCS سازگار باشد. در کاربرد SIL، فقط Ex Certificate کافی نیست و مدارک عملکرد ایمنی، Proof Test Interval و Failure Rate باید بررسی شود.
در مقایسه برندهایی مانند Honeywell، Dräger، MSA، Teledyne، Crowcon یا Det-Tronics، باید نوع سنسور، زمان پاسخ، دمای کاری، IP، Ex، موجودی سنسور یدکی و پشتیبانی کالیبراسیون در کشور مقصد بررسی شود. دتکتور ارزان بدون خدمات و گاز کالیبراسیون قابل دسترس، در بهرهبرداری پرریسک است.
ثبت RFQ برای دتکتور گاز ثابت صنعتی
دادههای موجود را ارسال کنید تا موارد ناقص پیش از قیمتگیری مشخص شود.
ثبت RFQ این محصول ←مطالب مرتبط
پرسشهای متداول
به گاز هدف و محیط بستگی دارد؛ IR برای بسیاری هیدروکربنها پایدار است اما برای هیدروژن مناسب نیست.
تست سریع پاسخ دتکتور با گاز آزمون برای اطمینان از واکنش سنسور و Alarm.
بر اساس چگالی گاز، نقاط نشتی، تهویه، مانعها و دسترسی کالیبراسیون؛ نه صرفاً نزدیک تابلو یا دیوار.
جمعبندی: خرید مطمئن دتکتور گاز ثابت صنعتی یعنی استاندارد، کاربرد واقعی، برند قابل قبول، مدارک و روش نصب از ابتدا مشخص باشد. این رویکرد از خرید مبهم و اختلاف در مرحله تحویل جلوگیری میکند.
در پروژههایی که دتکتور گاز ثابت صنعتی در مسیر بحرانی قرار دارد، بهتر است قبل از صدور سفارش یک جلسه فنی کوتاه بین خرید، مهندسی و بازرسی برگزار شود تا همه درباره استاندارد، مدارک، محدوده تامین و معیار پذیرش توافق کنند.
برای دتکتور گاز ثابت صنعتی، برند یا سازنده جایگزین فقط وقتی قابل قبول است که از نظر استاندارد، مدارک، تجربه کاربرد مشابه و امکان تامین قطعات یا خدمات، با نیاز پروژه همخوان باشد.
برای کنترل نهایی دتکتور گاز، باید برنامه نگهداری شامل Bump Test، Calibration، تعویض سنسور، ثبت سوابق و تست Alarm تعریف شود. در سایتهای صنعتی، تغییر جهت باد، تغییر چیدمان تجهیزات یا اضافه شدن مانع میتواند جانمایی اولیه دتکتورها را نیازمند بازبینی کند. بنابراین سیستم F&G باید در دورههای مشخص بازنگری شود. همچنین باید مشخص باشد در صورت Alarm، چه تجهیزاتی Trip میشوند، چه آژیر یا چراغی فعال میشود و مسئول پاسخ عملیاتی کیست.
در صورت وجود ابهام، بهتر است پیش از خرید یک جلسه کوتاه فنی با حضور بهرهبردار، مهندسی و بازرسی برگزار شود تا معیار پذیرش نهایی روشن شود.
این کار ساده، ریسک دوبارهکاری، خرید اشتباه و اختلاف در تحویل را کاهش میدهد و باعث میشود مستندات پروژه از ابتدا کاملتر باشد.
انتخاب و محدوده کاربرد برای دتکتور ثابت گاز
در این بخش تمرکز روی تعریف دقیق سرویس، مرزهای کاربرد و جلوگیری از انتخاب عنوانی است. برای دتکتور ثابت گاز، تصمیم خرید باید بر پایه دادههای اختصاصی همان تجهیز گرفته شود. دادههای کلیدی این صفحه شامل LEL، H2S، toxic، sensor type، calibration، location و voting هستند و نبود هر کدام میتواند پیشنهادها را از حالت قابل مقایسه خارج کند. بنابراین RFQ باید قبل از ارسال توسط تیم فنی مرور شود و اگر اطلاعاتی مانند شرایط سرویس، متریال، ظرفیت، محدودیت نصب یا خروجیهای کنترلی نامشخص است، به عنوان open point در clarification ثبت گردد.
- تعریف service و operating case واقعی پیش از استعلام.
- درخواست مدارک فنی و تستها در متن RFQ، نه پس از تحویل.
- کنترل accessory، ابزار نصب و spare در BOM مستقل.
- ثبت اختلافهای فنی در deviation list و اخذ تأیید کتبی.
- نگهداری نتایج SAT/commissioning در پرونده پروژه.
نصب و راهاندازی برای دتکتور ثابت گاز
در این بخش تمرکز روی شرایط نصب واقعی، interfaceهای سایت و آزمونهای راهاندازی است. برای دتکتور ثابت گاز، تصمیم خرید باید بر پایه دادههای اختصاصی همان تجهیز گرفته شود. دادههای کلیدی این صفحه شامل LEL، H2S، toxic، sensor type، calibration، location و voting هستند و نبود هر کدام میتواند پیشنهادها را از حالت قابل مقایسه خارج کند. بنابراین RFQ باید قبل از ارسال توسط تیم فنی مرور شود و اگر اطلاعاتی مانند شرایط سرویس، متریال، ظرفیت، محدودیت نصب یا خروجیهای کنترلی نامشخص است، به عنوان open point در clarification ثبت گردد.
- تعریف service و operating case واقعی پیش از استعلام.
- درخواست مدارک فنی و تستها در متن RFQ، نه پس از تحویل.
- کنترل accessory، ابزار نصب و spare در BOM مستقل.
- ثبت اختلافهای فنی در deviation list و اخذ تأیید کتبی.
- نگهداری نتایج SAT/commissioning در پرونده پروژه.
مدارک و نگهداری برای دتکتور ثابت گاز
در این بخش تمرکز روی Data Book، spare، کالیبراسیون، تنظیمات و نگهداری بلندمدت است. برای دتکتور ثابت گاز، تصمیم خرید باید بر پایه دادههای اختصاصی همان تجهیز گرفته شود. دادههای کلیدی این صفحه شامل LEL، H2S، toxic، sensor type، calibration، location و voting هستند و نبود هر کدام میتواند پیشنهادها را از حالت قابل مقایسه خارج کند. بنابراین RFQ باید قبل از ارسال توسط تیم فنی مرور شود و اگر اطلاعاتی مانند شرایط سرویس، متریال، ظرفیت، محدودیت نصب یا خروجیهای کنترلی نامشخص است، به عنوان open point در clarification ثبت گردد.
در ارزیابی پیشنهادها، مدارک مورد انتظار باید از ابتدا به فروشنده اعلام شود. برای دتکتور ثابت گاز مدارکی مانند IECEx/ATEX، calibration gas، datasheet، bump test و SIL در صورت الزام نقش اصلی در پذیرش دارند. این مدارک باید با tag، serial، model code یا heat number همان کالای تحویلی قابل ردیابی باشند. مدرک عمومی یا کاتالوگ به تنهایی برای تحویل پروژهای کافی نیست، زیرا نشان نمیدهد کالای واقعی همان مشخصات و همان آزمونهای مورد انتظار را دارد.
ریسکهایی مانند poisoning sensor، drift، جانمایی غلط، alarm کاذب و دسترسی بد maintenance زمانی کاهش مییابند که خرید، مهندسی، کنترل کیفیت و بهرهبرداری یک معیار پذیرش مشترک داشته باشند. برای دتکتور ثابت گاز بهتر است یک جدول کوتاه TBE تهیه شود که در آن گزینههای پیشنهادی از نظر استاندارد، ظرفیت، متریال، accessory، مدارک، تست، نصب و قطعات یدکی مقایسه شوند. اگر فروشنده جایگزین فنی پیشنهاد میکند، تفاوتها باید کتبی و قابل بررسی باشند، نه صرفاً در توضیح شفاهی فروشنده.
در زمان تحویل و راهاندازی، دتکتور ثابت گاز باید در شرایط واقعی سایت کنترل شود. این کنترل میتواند شامل بررسی پلاک، marking، ابعاد، سیگنال، فشار، دما، دبی، لرزش، نشتی، عملکرد alarm یا هر شاخص متناسب با همان تجهیز باشد. نتیجه تست اولیه، تنظیمات نهایی، قطعات یدکی و هر تغییر as-built باید در Data Book ثبت شود. این کار باعث میشود خریدهای بعدی و نگهداری تجهیز با داده قابل ردیابی انجام شود.
- تعریف service و operating case واقعی پیش از استعلام.
- درخواست مدارک فنی و تستها در متن RFQ، نه پس از تحویل.
- کنترل accessory، ابزار نصب و spare در BOM مستقل.
- ثبت اختلافهای فنی در deviation list و اخذ تأیید کتبی.
- نگهداری نتایج SAT/commissioning در پرونده پروژه.
