فلومتر مغناطیسی چه کمیتی را اندازه میگیرد؟
Magmeter از القای الکترومغناطیسی در مایع رسانا برای اندازهگیری سرعت و محاسبه دبی حجمی استفاده میکند. دبی جرمی مستقیم، اندازهگیری گاز یا بخار و اندازهگیری مایع نارسانا را نباید قابلیت عمومی این فناوری فرض کرد. برای آب، پساب، محلول شیمیایی یا دوغاب، نام سیال تنها آغاز انتخاب است؛ خواص واقعی، متریال ترشونده و شرایط نصب باید با مدل پیشنهادی تطبیق داشته باشند. قانون فارادی اصل فیزیکی عملکرد است، نه گواهی انطباق یا استاندارد پذیرش کالا.
حداقل رسانایی و وضعیت پر بودن مسیر
حد رسانایی قابل قبول را از دیتاشیت همان ترکیب سنسور و مبدل بگیرید؛ برای همه Magmeterها عدد واحدی وجود ندارد. تغییر غلظت، دما یا مراحل شستوشو ممکن است شرایط سیال را تغییر دهد و باید در استعلام اعلام شود. در مدلهای متعارف درونخطی، مسیر اندازهگیری باید پر از مایع باشد. تشخیص لوله خالی (Empty Pipe Detection) جایگزین این شرط نیست و به معنی اندازهگیری معتبر در مسیر نیمهپر نیست. اگر کاربرد واقعاً نیمهپر است، مدل ویژه و دامنه تأییدشده آن باید جدا بررسی شود. حباب و تجمع گاز نیز میتوانند کیفیت اندازهگیری را تحت تأثیر قرار دهند.
لاینر و الکترود دو انتخاب مستقل اما مرتبطاند
لاینر یا آستر داخلی باید هم از نظر سازگاری شیمیایی و هم دما، سایش و محدودیت فشار یا خلأ بررسی شود. Rubber، Polyurethane، PTFE و PFA را صرفاً با نام عمومی سیال رتبهبندی نکنید. برای الکترود، گرید واقعی و مقاومت آن در شرایط غلظت و دمای سرویس اهمیت دارد؛ پوششگرفتن سطح الکترود نیز میتواند مسئلهساز شود. اگر حلقه مرجع، گسکت یا جزء دیگری با سیال تماس دارد، سازگاری آن هم در محدوده بررسی است. ذکر «بدنه استنلس» بهتنهایی متریال تمام قطعات ترشونده را مشخص نمیکند.
همپتانسیلسازی اندازهگیری با ارت حفاظتی یکی نیست
سیگنال الکترود کوچک است و روش ایجاد مرجع پتانسیل سیال در کیفیت اندازهگیری نقش دارد. جنس و پوشش داخلی لوله، وجود حفاظت کاتدی و ساختار سنسور را برای تعیین این روش اعلام کنید. حلقه مرجع یا Grounding Ring یکی از راهکارهاست؛ برخی طراحیها از الکترود مرجع یا روش Virtual Reference استفاده میکنند. بنابراین الزام حلقه برای همه لولههای غیرفلزی صحیح نیست؛ حذف آن هم بدون تأیید روش جایگزین مجاز فرض نمیشود.
وجود Virtual Reference به معنی حذف ارت حفاظتی نیست. اتصال حفاظتی و همبندی ایمنی باید مطابق دستورالعمل سازنده و الزامات برق پروژه انجام شوند. برای حفاظت کاتدی یا اختلاف پتانسیل ویژه، نقشه مورد تأیید همان کاربرد لازم است؛ از اتصالدادن دلخواه سیال یا بدنه به نقاط زمین متفاوت خودداری شود.
سایز، دبی پایین و افت فشار مجموعه
دبی حداقل، عادی و حداکثر را همراه قطر داخلی خط اعلام کنید تا سرعت و عملکرد در نقاط کاری بررسی شوند. دقت در حداقل دبی ممکن است با عدد برجسته کاتالوگ در شرایط مرجع یکسان نباشد؛ مبنای خطا و مؤلفه ثابت احتمالی آن را بخوانید. مسیر عبور باز در بسیاری از مدلها محدودیت مکانیکی کمی دارد، اما این به معنی صفر بودن افت فشار کل مجموعه نیست. تغییر سایز، تبدیلها، آرایش لوله و خود طراحی سنسور نیز باید در ارزیابی افت فشار لحاظ شوند.
Compact یا Remote؛ حفاظت محیطی را جدا کنترل کنید

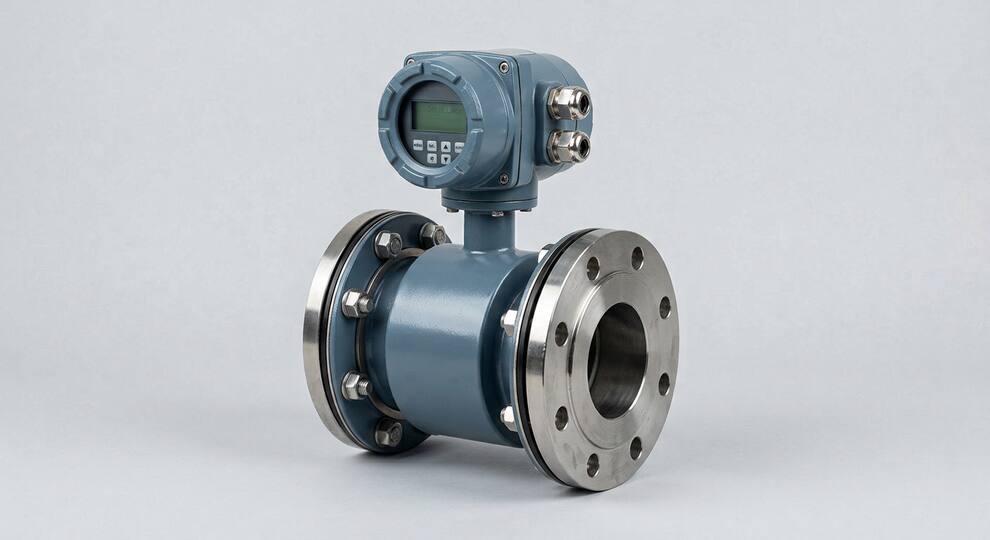

در آرایش Compact، مبدل روی سنسور است؛ در Remote، محل مبدل، کابل مخصوص، طول مجاز و شرایط رسانایی مربوط به همان مدل اهمیت دارند. Remote بودن بهتنهایی مجوز غوطهوری سنسور یا اتصالات نیست. عمق و مدت مجاز غوطهوری، آببندی کابل و محدودیت نصب باید با مدارک گزینه واقعی کنترل شوند. همچنین تغذیه باتری، شبکه برق، نمایشگر و خروجیهای جریان، پالس یا دیجیتال در همه مدلها یکسان نیستند.
طول مستقیم و آرایش نصب را از نقشه واقعی تعیین کنید
محل زانویی، پمپ، شیر کنترلی، تزریق مواد و نقاط تجمع هوا را در نقشه نشان دهید. برای همه مدلها طول مستقیم ثابت تجویز نکنید؛ حتی گزینههای کمنیاز به طول مستقیم نیز باید با شرایط اعلامشده سازنده تطبیق داده شوند. طراحی Insertion با سنسور تماممقطع یکسان نیست و باید عمق ورود، پروفایل جریان و روش تبدیل اندازهگیری موضعی به دبی خط در آن بررسی شود؛ نمیتوان صرفاً بر اساس نام Insertion حکم دقت کمتر یا بیشتر داد.
مدارک و استانداردها در استعلام
IEC 60529 به طبقهبندی حفاظت محفظه مربوط است، نه دقت اندازهگیری. الزامات Ex، شرایط محیط نصب و مدارک متریال باید برای گزینه سفارششده و در صورت نیاز پروژه مشخص شوند. پروتکلهایی مانند HART یا Modbus نیز مشخصات ارتباطیاند؛ نوع خروجی، تغذیه، نقشه سیمکشی و سازگاری سیستم کنترل را جدا کنترل کنید. گواهی کالیبراسیون باید به سریال دستگاه و نقاط آزمون مرتبط باشد و الزامات قانونی یا اندازهگیری تجاری در صورت کاربرد، بررسی مستقل میخواهند.
برندها و سازندگان قابل بررسی برای فلومتر مغناطیسی
در استعلامهای پروژهای، برند باید با Vendor List، کشور سازنده مجاز، مدارک اصالت، زمان تحویل و سطح خدمات پس از فروش هماهنگ باشد. برای این گروه محصول، برندها/سازندگان زیر معمولاً در بازار صنعتی یا وندورلیستهای پروژهای قابل بررسی هستند: Endress+Hauser، KROHNE، Yokogawa، Siemens، ABB. ذکر این نامها به معنی موجودی دائمی یا تأیید همه مدلها نیست؛ هر سفارش باید با Datasheet و مدارک همان پروژه کنترل شود.
چکلیست RFQ فلومتر مغناطیسی
| موضوع | معیار تطبیق پیشنهاد |
|---|---|
| سیال و شرایط | ترکیب و غلظت، رسانایی در حالات کاری، دما، فشار/خلأ احتمالی، ذرات، سایش، حباب و روش شستوشو. |
| رنج و لوله | دبی حداقل/عادی/حداکثر با واحد، قطر داخلی، متریال و پوشش لوله، نوع اتصال و ریتینگ. |
| نصب و مرجع پتانسیل | نقشه تجهیزات مجاور، پر بودن مسیر، طول مستقیم موجود، حفاظت کاتدی و روش مرجع سیال طبق سازنده. |
| مبدل و پذیرش | Compact/Remote، کابل و طول آن، تغذیه و خروجی، حفاظت محیطی، دقت و مدارک کالیبراسیون موردنیاز. |
مقایسه قیمت Magmeter با محدوده تأمین مشخص
| موضوع | معیار تطبیق پیشنهاد |
|---|---|
| سنسور و متریال | سایز، اتصال، لاینر، گرید الکترود و اجزای ترشونده همراه. |
| مبدل و امکانات | Compact/Remote، تغذیه، نمایشگر، خروجیها و امکانات تشخیص خطای واقعی مدل. |
| اقلام نصب | کابل و گلند، براکت، حلقه مرجع یا راهکار جایگزین تأییدشده و سایر متعلقات. |
| مدارک و خدمات | نقاط آزمون، کالیبراسیون، گواهیهای قابل اعمال، پیکربندی و محدوده خدمات راهاندازی. |
در این صفحه قیمت قطعی، موجودی تضمینشده یا زمان تحویل ثابت اعلام نمیشود. مشخصات و تعداد را برای استعلام ارسال کنید؛ مدت اعتبار قیمت، هزینه حمل، شمول مالیات و اقلام همراه باید در پیشنهاد کتبی روشن باشند.
اگر رسانایی یا شرایط کاربرد با این روش سازگار نیست، ابتدا مقایسه فناوریهای فلومتر را بررسی کنید؛ فلومتر کوریولیس نیز تنها پس از بررسی دبی، افت فشار و شرایط سیال میتواند یکی از گزینهها باشد.
استعلام پروژهای برای فلومتر مغناطیسی
اگر دیتاشیت کامل ندارید، اطلاعات موجود را ارسال کنید؛ موارد ابهام فنی قبل از قیمتگیری مشخص میشود.
ثبت RFQ این محصول ←مطالب مرتبط برای تصمیم بهتر
پرسشهای متداول
عدد ثابت برای همه مدلها وجود ندارد. حد لازم باید برای ترکیب سنسور و مبدل و آرایش نصب از دیتاشیت کنترل شود؛ تغییر شرایط سیال در بهرهبرداری و شستوشو نیز باید اعلام شود.
خیر. روش مرجع پتانسیل ممکن است حلقه، الکترود مرجع یا روش ویژه مورد تأیید سازنده باشد. انتخاب تابع مدل و نصب است؛ حذف حلقه بدون تأیید روش جایگزین یا حذف ارت حفاظتی قابل قبول نیست.
خیر. Empty Pipe Detection معمولاً یک قابلیت تشخیص وضعیت است، نه تأیید اندازهگیری نیمهپر. برای چنین کاربردی باید مدل مخصوص و محدودیتهای آن بررسی شوند.
خیر. آرایش جداگانه مبدل با درجه حفاظت و شرایط مجاز غوطهوری متفاوت است. سنسور، کابل، گلند و روش آببندی باید برای شرایط واقعی نصب تأیید شوند.
کنترل تحویل و راهاندازی
سریال سنسور و مبدل، مشخصات لاینر و الکترود، اقلام نصب و گزارش کالیبراسیون را با پیشنهاد مصوب تطبیق دهید. واحد دبی، مقیاس جریان خروجی، ضریب پالس، جمعکننده و جهت اندازهگیری باید با سیستم کنترل هماهنگ ثبت شوند. در راهاندازی، پر بودن مسیر و وضعیت تشخیص خطا را طبق روش سازنده بررسی کنید. شبیهسازی خروجی الکتریکی یا آزمون داخلی دستگاه بهتنهایی صحت دبی واقعی در محل نصب را اثبات نمیکند؛ روش پذیرش و برنامه بازرسی رسوب و سایش باید متناسب با پروژه تعیین شود.
منابع فنی
معرفی روش مغناطیسی در Endress+Hauser اصل اندازهگیری و گروه محصولات را توضیح میدهد. راهنمای Virtual Reference در KROHNE تفاوت مرجع سیگنال با حفاظت الکتریکی را نشان میدهد. قابلیتها و حدود این منابع به همه مدلها تعمیم داده نمیشوند؛ مدارک کد سفارش و دستورالعمل نصب ملاکاند.
