دبی جرمی مستقیم؛ سایر خروجیها را جدا مشخص کنید

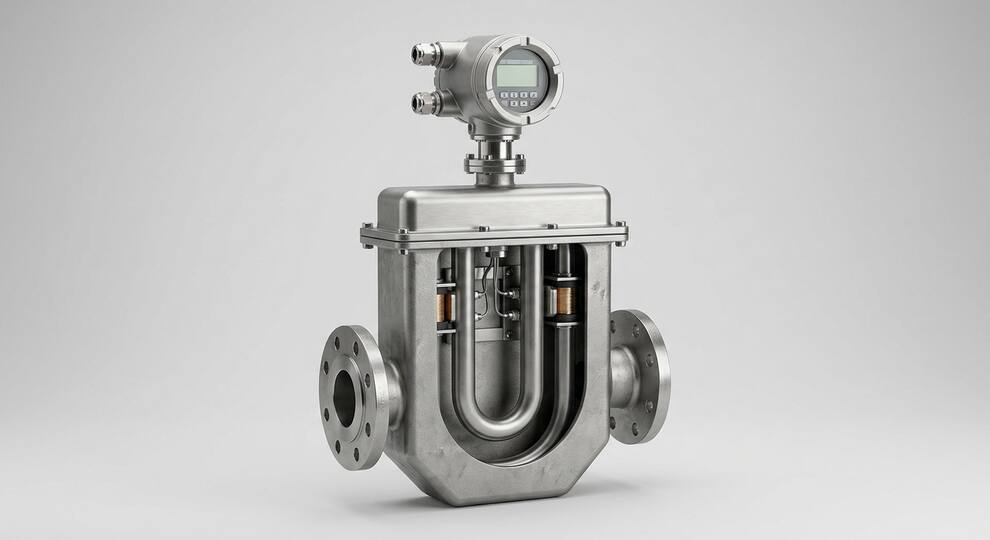

کوریولیس دبی جرمی را از رفتار لوله مرتعش اندازه میگیرد. بسیاری از مدلها چگالی و دما را نیز ارائه میکنند و دبی حجمی میتواند از جرم و چگالی محاسبه شود. اما اندازهگیری ویسکوزیته یا محاسبه غلظت، قابلیت عمومی همه مدلها نیست؛ غلظت به رابطه معتبر برای همان مخلوط و شرایط آن نیاز دارد. در سفارش بنویسید کدام کمیت، با چه واحد و دقتی برای کنترل، جمع مصرف یا تحویل تجاری لازم است.
سایز را از دبی و افت فشار انتخاب کنید، نه فقط قطر خط
دبی جرمی حداقل، عادی و حداکثر را برای حالتهای کاری مشخص اعلام کنید. سنسور بزرگتر الزاماً انتخاب مطمئنتری نیست؛ عملکرد در دبی پایین باید با مشخصات همان مدل کنترل شود. سنسور کوچکتر نیز ممکن است افت فشار یا محدودیت ظرفیت ایجاد کند. از فروشنده گزارش سایزینگ با سیال، چگالی، ویسکوزیته، فشار و دمای واقعی بخواهید؛ دبی نامی در شرایط مرجع را بدون بررسی به سیال پروژه منتقل نکنید.
Zero Stability و دقت در دبی پایین
پایداری صفر یا Zero Stability در پایین محدوده دبی میتواند سهم مهمی در خطای نسبی داشته باشد. بنابراین عدد دقت اسمی یا Turndown بهتنهایی عملکرد در حداقل دبی پروژه را ثابت نمیکند. رابطه محاسبه خطا، واحد پایداری صفر و شرایط مرجع را از دیتاشیت همان سنسور بخواهید. برای مثال آموزشی، اگر سهم خطای مطلق صفر ۰٫۰۱ کیلوگرم بر ساعت باشد، نسبت این سهم به دبی ۱ کیلوگرم بر ساعت برابر ۱٪ است؛ این مثال نه مشخصات کالا است و نه فرمول کامل خطای همه مدلها.
ویسکوزیته، فشار و تغییر فاز را در سایزینگ وارد کنید
برای سیال ویسکوز، افت فشار در دمای حداقل و دیگر حالتهای مؤثر را بررسی کنید؛ ویسکوزیته در دمای مرجع ممکن است نماینده راهاندازی سرد نباشد. در مایع نزدیک شرایط تبخیر، افت فشار و احتمال تغییر فاز نیازمند بررسی طراحیاند. در کاربرد گاز نیز ترکیب، چگالی و فشار و دمای کار بر ظرفیت و افت فشار اثر دارند؛ مناسببودن یک مدل برای مایع، تأیید خودکار همان سایز برای گاز نیست. فشار مجاز مجموعه باید با اتصال و دمای واقعی کنترل شود، نه فقط حداکثر ریتینگ سنسور.
گاز همراه مایع: ادامه اندازهگیری با حفظ دقت یکسان نیست
وجود حباب، جریان دوفازی یا تخلیه و پرشدن متناوب میتواند بر عملکرد اثر بگذارد. بعضی مدلها و گزینههای پردازش برای این شرایط طراحی شدهاند، اما قابلیت عبور از اختلال یا ادامه گزارش خروجی به معنی حفظ دقت تکفازی در هر شرایط نیست. مقدار و نحوه حضور گاز، رفتار راهاندازی، پایداری جریان و معیار پذیرش موردنیاز را اعلام کنید تا سازنده دامنه عملکرد مدل پیشنهادی را مشخص کند.
متریال تیوب و آرایش نصب را با سرویس تطبیق دهید
جنس تیوب، اتصال و سایر اجزای ترشونده باید با خوردگی، سایش و روش شستوشو سازگار باشد. نام استنلس یا عبارت Single Tube و Dual Tube بهتنهایی دقت یا مناسببودن را تعیین نمیکند. جهت نصب، امکان تخلیه یا تجمع گاز، تکیهگاه، تنش لوله و لرزش محیط را طبق دستورالعمل مدل بررسی کنید. نیاز کم به طول مستقیم، اگر برای یک مدل اعلام شده باشد، به معنی بینیازی از بررسی نصب نیست. آرایش Remote نیز باید همراه محدودیت کابل، حفاظت محیطی و شرایط محل مبدل انتخاب شود.
کالیبراسیون، تأیید داخلی و کاربرد تجاری
گزارش کالیبراسیون باید به سریال و پیکربندی دستگاه، نقاط آزمون، شرایط مرجع و عدمقطعیت مربوط باشد. آزمون داخلی یا Meter Verification را بدون بررسی دامنه روش و الزامات پروژه، جایگزین هر نوع کالیبراسیون یا پذیرش نکنید. برای Custody Transfer، تأییدیه کاربرد، تنظیمات و الزامات قانونی و قراردادی مستقل از داشتن یک گواهی کالیبراسیون عمومیاند. نوع اتصال، مدارک متریال، Ex و پروتکل ارتباطی نیز برای کد واقعی سفارش و طبق نیاز پروژه کنترل میشوند.
Batch و تنظیم صفر: معیار پذیرش را روشن کنید
برای پرکردن یا تزریق نوبتی، فقط دقت حالت پایدار کافی نیست؛ کوچکترین بچ، زمان پاسخ، تکرارپذیری، قطع شیر و تأخیر مسیر سیگنال بر نتیجه مجموعه اثر دارند. ضریب پالس، واحد جمعکننده و رفتار خروجی در دبی کم را با PLC یا کنترلر تطبیق دهید. افزایش Low-flow Cutoff دقت سنسور را بهتر نمیکند و ممکن است بخشی از دبی واقعی کوچک را از گزارش حذف کند.
بررسی صفر و انجام تنظیم صفر دو کار متفاوتاند. نیاز به تنظیم و شرایط اجرای آن تابع مدل و دستورالعمل سازنده است؛ نباید روی جریان واقعی یا وضعیت ناپایدار، صفر را صرفاً برای حذف قرائت ناخواسته تغییر داد. نتیجه بررسی و تنظیم مجاز را در سوابق راهاندازی ثبت کنید.
برندها و سازندگان قابل بررسی برای فلومتر کوریولیس
در استعلامهای پروژهای، برند باید با Vendor List، کشور سازنده مجاز، مدارک اصالت، زمان تحویل و سطح خدمات پس از فروش هماهنگ باشد. برای این گروه محصول، برندها/سازندگان زیر معمولاً در بازار صنعتی یا وندورلیستهای پروژهای قابل بررسی هستند: Endress+Hauser، KROHNE، Emerson، Yokogawa. ذکر این نامها به معنی موجودی دائمی یا تأیید همه مدلها نیست؛ هر سفارش باید با Datasheet و مدارک همان پروژه کنترل شود.
چکلیست RFQ فلومتر کوریولیس
| موضوع | معیار بررسی پیشنهاد |
|---|---|
| دادههای فرایند | نام و ترکیب سیال، فاز و گاز همراه، چگالی و ویسکوزیته در دمای کار، فشار و شرایط راهاندازی. |
| دبی و عملکرد | جرم حداقل/عادی/حداکثر با واحد، افت فشار مجاز، دقت و تکرارپذیری لازم در نقاط واقعی و خروجیهای موردنیاز. |
| اتصال و نصب | سایز و نوع اتصال، ریتینگ فشار/دما، متریال تیوب، جهت نصب، لرزش، فضای سرویس و شرایط شستوشو. |
| کنترل و مدارک | کاربرد پیوسته یا Batch، حجم یا جرم بچ، زمان پاسخ، خروجی و تغذیه، کالیبراسیون و الزامات پذیرش. |
قیمت کوریولیس را با مشخصات همسطح مقایسه کنید
| موضوع | معیار بررسی پیشنهاد |
|---|---|
| سنسور و سایز | مدل سنسور و محدوده واقعی دبی، متریال تیوب و اتصال و فشار/دمای طراحی. |
| الکترونیک و قابلیتها | ترانسمیتر، خروجیها، نمایشگر و امکانات چگالی، غلظت یا پردازش ویژه در صورت سفارش. |
| نصب و اقلام همراه | Compact/Remote، کابل، براکت و متعلقات موردنیاز مطابق دستورالعمل سازنده. |
| مدارک و خدمات | سایزینگ، نقاط کالیبراسیون، تأییدیههای لازم، پیکربندی و خدمات راهاندازی مشخصشده. |
در این صفحه قیمت قطعی، موجودی تضمینشده یا زمان تحویل ثابت اعلام نمیشود. مشخصات و تعداد را برای استعلام ارسال کنید؛ مدت اعتبار قیمت، هزینه حمل، شمول مالیات و اقلام همراه باید در پیشنهاد کتبی روشن باشند.
اگر انتخاب فناوری هنوز قطعی نیست، راهنمای انتخاب فلومتر صنعتی را ببینید. برای دبی حجمی مایع رسانا، فلومتر مغناطیسی نیز ممکن است قابل بررسی باشد؛ جایگزینی باید با نیاز دقت، کمیت خروجی و شرایط نصب تطبیق داده شود.
استعلام پروژهای برای فلومتر کوریولیس
اگر دیتاشیت کامل ندارید، اطلاعات موجود را ارسال کنید؛ موارد ابهام فنی قبل از قیمتگیری مشخص میشود.
ثبت RFQ این محصول ←مطالب مرتبط برای تصمیم بهتر
پرسشهای متداول
خیر. دبی جرمی کمیت اصلی است و بسیاری مدلها چگالی را نیز ارائه میکنند. تبدیل داده به غلظت به رابطه معتبر برای ترکیب و شرایط همان سیال و پشتیبانی گزینه مدل وابسته است.
در دبی پایین، سهم پایداری صفر در خطای نسبی میتواند مهم شود. عملکرد باید با رابطه و شرایط همان دیتاشیت در حداقل دبی واقعی بررسی شود، نه فقط با عدد دقت یا Turndown تبلیغاتی.
خیر. قابلیت و محدودیت مدل و گزینه پردازش باید برای مقدار گاز همراه و رفتار واقعی جریان تأیید شوند. ادامه نمایش خروجی بهتنهایی حفظ دقت تکفازی را ثابت نمیکند.
خیر. علاوه بر کالیبراسیون، تأییدیه کاربرد، تنظیمات و الزامات قانونی و قراردادی محل بهرهبرداری باید بررسی شوند. گواهی عمومی بهتنهایی مجوز Custody Transfer نیست.
کنترل تحویل و ثبت تنظیمات
کد و سریال سنسور و ترانسمیتر، گواهی متریال و کالیبراسیون، نقشه نصب و مشخصات اتصال را با پیشنهاد مصوب تطبیق دهید. واحدها، رنج خروجی، ضریب پالس، جمعکننده، فیلتر زمانی و حد قطع دبی پایین را ثبت کنید. آزمون شبیهسازی خروجی فقط مسیر سیگنال را بررسی میکند و صحت دبی جرمی واقعی را ثابت نمیکند؛ روش پذیرش کل مجموعه باید پیش از تحویل تعیین شود.
منابع فنی و حدود استفاده
معرفی خانواده کوریولیس در Endress+Hauser برای شناخت خروجیها و تفاوت مدلها و دیتاشیت Micro Motion ELITE در Emerson (PDF) برای اصول سایزینگ و اثر Zero Stability استفاده شدهاند. حدود عددی، دقت و قابلیتهای یک خانواده به همه کوریولیسها تعمیم داده نمیشوند؛ دیتاشیت و دستورالعمل کد سفارش ملاکاند.
