راهنمای کاربردی برای تصمیمگیری
این صفحه برای خرید، طراحی، نصب، بهرهبرداری و بازرسی پکیج هوای ابزار دقیق Instrument Air نوشته شده است. هدف این است که کاربر محصول بداند در RFQ، ساخت، تست، راهاندازی و نگهداری چه مواردی واقعاً تعیینکننده هستند.
Instrument Air چه تفاوتی با Plant Air دارد؟
Instrument Air برای تغذیه Actuatorها، Positionerها، Solenoid Valveها، ابزار دقیق پنوماتیک و سیستمهای کنترلی استفاده میشود. این هوا باید خشک، تمیز و عاری از روغن در حد مورد نیاز باشد. Plant Air عمومی ممکن است برای ابزار دقیق مناسب نباشد، چون رطوبت یا روغن میتواند باعث گیرکردن Positioner، یخزدگی در خطوط، خرابی Solenoid یا خطای کنترل ولو شود.
کیفیت هوا و ISO 8573-1
ISO 8573-1 کیفیت هوا را از نظر ذرات، رطوبت و روغن کلاسبندی میکند. برای Instrument Air، معمولاً Dew Point پایین و Oil Content بسیار کم لازم است. کلاس دقیق باید در Spec پروژه تعریف شود. اگر فقط نوشته شود هوای خشک، فروشنده ممکن است Dryer و Filter نامناسب پیشنهاد دهد. تعیین Pressure Dew Point برای بدترین دمای محیط اهمیت ویژه دارد.
کمپرسور، Dryer و Filter

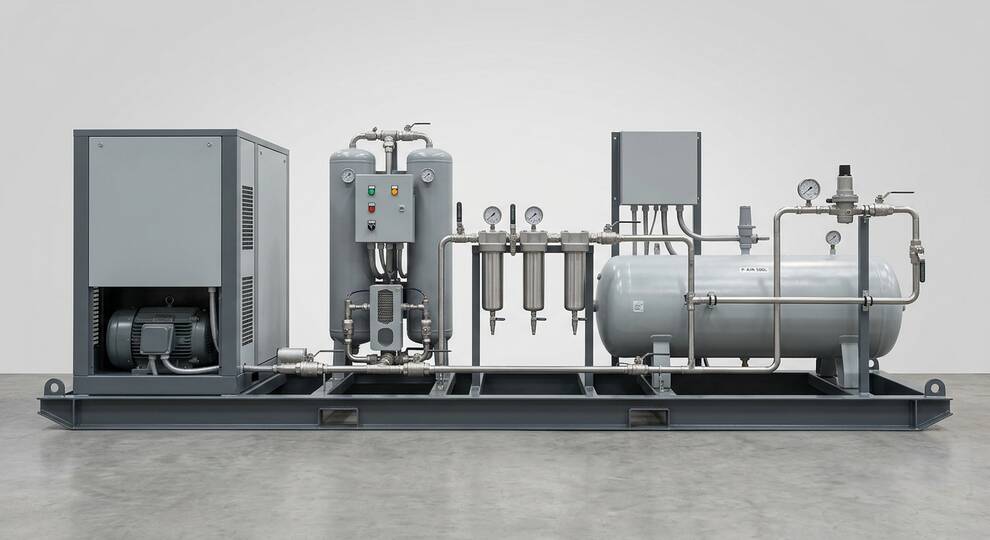

پکیج معمولاً شامل کمپرسور، Aftercooler، Moisture Separator، Pre-filter، Dryer، After-filter و Air Receiver است. Dryer میتواند Refrigerated یا Desiccant باشد. برای Instrument Air در محیطهای سرد یا حساس، Desiccant Dryer با Dew Point پایینتر رایج است. فیلترها باید برای حذف ذرات و روغن با افت فشار کم انتخاب شوند.
Receiver و Redundancy
Air Receiver نوسانات فشار را کم میکند و ذخیره کوتاهمدت فراهم میسازد. در سایتهای حساس، دو کمپرسور Duty/Standby یا N+1 و دو Dryer موازی استفاده میشود. اگر یک کمپرسور یا Dryer از سرویس خارج شود، ابزار دقیق نباید بلافاصله بدون هوا بماند. Redundancy باید با اهمیت واحد و ریسک توقف تولید هماهنگ باشد.
کنترل Dew Point و Monitoring
Dew Point Meter، Differential Pressure روی فیلترها، Pressure Transmitter، Safety Valve، Auto Drain و Alarmها باید در پکیج دیده شوند. اگر Dew Point بالا برود، آب در خطوط ابزار دقیق جمع میشود و در هوای سرد یخ میزند. ارسال Alarmهای Low Pressure، High Dew Point و Filter DP به DCS برای بهرهبردار ارزش زیادی دارد.
پایپینگ و توزیع هوا
حتی اگر پکیج خوب باشد، شبکه توزیع بد میتواند کیفیت هوا را خراب کند. لولهکشی باید شیب، Drain، Ring Main، Drop Leg و نقاط تخلیه مناسب داشته باشد. استفاده از لوله زنگزده یا مخزن آلوده میتواند ذرات وارد ابزار دقیق کند. برای نقاط حساس، Regulator و Filter محلی نزدیک مصرفکننده لازم است.
مقایسه برندها
در مقایسه Atlas Copco، Ingersoll Rand، Kaeser، Donaldson، Parker، SMC یا Festo باید کیفیت هوای تضمینشده، Dew Point، مصرف انرژی، سرویس فیلتر/Dryer، قطعات یدکی، تابلو کنترل و خدمات محلی بررسی شود. هزینه انرژی و نگهداری در طول عمر از قیمت اولیه پکیج مهمتر است.
برندها و سازندگان قابل بررسی
- Atlas Copco
- Ingersoll Rand
- Kaeser
- Donaldson در فیلترها
- Parker domnick hunter
- SMC / Festo در Air Preparation
- سازندگان پکیج هوای ابزار دقیق مورد تایید پروژه
استانداردهای مهم
- ISO 8573-1 برای کلاس کیفیت هوای فشرده از نظر ذرات، آب و روغن
- استانداردهای کمپرسور و تست عملکرد طبق سازنده
- ASME Section VIII برای Air Receiver در صورت الزام
- IEC/NEMA برای موتور و تابلو کنترل
- استانداردهای Dryer و Filter طبق سازنده و پروژه
- الزامات Instrument Air Quality در Spec کارفرما
دادههای لازم برای RFQ
- Instrument Air Flow و Pressure
- Required ISO 8573-1 Class و Dew Point
- Compressor Type و Duty/Standby Philosophy
- Dryer Type، Filter Train و Receiver Volume
- Dew Point Meter، DP Switch و DCS Signals
- Power، Control Panel، FAT و Spare Filters
خطاهای رایج خرید
- استفاده از Plant Air به جای Instrument Air
- تعریف نکردن ISO 8573-1 Class و Dew Point
- حذف Dryer یا فیلتر مناسب
- نبود Redundancy برای واحد حساس
- نداشتن Dew Point Alarm و Filter DP Monitoring
ثبت RFQ برای پکیج هوای ابزار دقیق Instrument Air
ثبت RFQ این محصول ←مطالب مرتبط
پرسشهای متداول
به Spec پروژه بستگی دارد، اما باید از نظر رطوبت، روغن و ذرات مطابق کلاس ISO 8573-1 تعریف شود.
برای بعضی Plant Airها بله، اما Instrument Air حساس اغلب Dew Point پایینتری میخواهد و Dryer جذبی بررسی میشود.
افزایش Dew Point یعنی رطوبت وارد شبکه میشود و میتواند ابزار دقیق و ولوها را دچار خرابی کند.
جمعبندی: انتخاب مطمئن پکیج هوای ابزار دقیق Instrument Air زمانی انجام میشود که کاربرد واقعی، استاندارد، مدارک، برند قابل قبول، الزامات نصب و روش پذیرش از ابتدا روشن باشد.
Instrument Air Package؛ کیفیت هوا به اندازه ظرفیت کمپرسور مهم است
پکیج هوای ابزار دقیق برای تامین هوای خشک، تمیز و پایدار مورد نیاز positionerها، actuatorهای پنوماتیک، کنترل ولوها، purgeها و تجهیزات ابزار دقیق استفاده میشود. این پکیج فقط کمپرسور نیست؛ مجموعهای از compressor، aftercooler، receiver، dryer، pre-filter، after-filter، oil removal، drain، pressure control، dew point monitoring و گاهی N+1 redundancy است. اگر کیفیت هوا مناسب نباشد، رطوبت و روغن وارد تجهیزات پنوماتیک میشود و خطاهای intermittent، چسبندگی positioner، خوردگی داخلی و خرابی actuator ایجاد میکند.
در RFQ باید مشخص شود هدف plant air است یا instrument air. برای instrument air، کلاس کیفیت هوا بر اساس ISO 8573 یا استاندارد پروژه، pressure dew point، oil content، particle class، فشار شبکه، ظرفیت normal/peak، redundancy، دمای محیط، ارتفاع از سطح دریا، نوع کمپرسور، dryer type، برق، control philosophy و alarmها باید مشخص شود. اگر فقط ظرفیت Nm3/h نوشته شود، پکیج ممکن است از نظر دبی کافی باشد اما از نظر کیفیت هوا قابل قبول نباشد.
کمپرسور، Dryer و فیلترها
کمپرسور oil-injected با فیلتراسیون مناسب در برخی کاربردها قابل استفاده است، اما برای الزامات سختتر ممکن است oil-free انتخاب شود. انتخاب dryer تبریدی یا جذبی به dew point مورد نیاز وابسته است. برای instrument air در مناطق سرد یا خطوط outdoor، dew point پایینتر لازم است تا آب در خطوط و actuatorها میعان نکند. فیلترها باید بر اساس particle و oil removal انتخاب شوند و افت فشار آنها در حالت clean و dirty دیده شود.
Drainها و oil-water separator اغلب نادیده گرفته میشوند، در حالی که خرابی drain باعث برگشت رطوبت به سیستم میشود. Receiver باید هم برای ذخیره و هم برای کاهش نوسان فشار سایز شود. اگر پکیج N+1 است، logic روشن/خاموش شدن کمپرسورها، dryer redundancy و auto-changeover باید در مدارک کنترل تعریف شود.
کنترل، مانیتورینگ و مدارک
برای پکیجهای صنعتی، pressure transmitter، dew point transmitter، DP indicator روی فیلترها، temperature switch، safety valve، PLC یا local controller و خروجی alarm به DCS اهمیت دارد. اگر dew point monitoring وجود ندارد، بهرهبردار دیر متوجه خرابی dryer میشود. مدارک قابل درخواست شامل P&ID، GA، datasheet تجهیزات، compressor curve یا capacity data، dryer datasheet، filter datasheet، electrical drawing، control narrative، FAT procedure، manual و spare list است.
| بخش پکیج | داده لازم RFQ | ریسک نقص اطلاعات |
|---|---|---|
| Compressor | Capacity، pressure، oil-free/oil-injected، redundancy | کمبود هوا یا آلودگی روغن |
| Dryer | Dew point، flow، ambient، pressure، standby | رطوبت در خطوط ابزار دقیق |
| Filters | ISO class، oil/particle removal، DP alarm | افت فشار یا آلودگی downstream |
| Controls | Alarm، DCS interface، auto changeover، monitoring | تشخیص دیرهنگام خرابی پکیج |
چکلیست تکمیلی RFQ
- کیفیت هوای مورد نیاز، dew point، oil content و particle class.
- مصرف normal/peak، فشار شبکه، redundancy و ظرفیت receiver.
- نوع کمپرسور، dryer، فیلتر، drain و oil-water separator.
- Instrument list، alarmها، DCS interface و control philosophy.
- مدارک P&ID، GA، datasheet، FAT، manual، spare و Data Book.
- شرایط سایت: دمای محیط، گردوغبار، رطوبت، تهویه و فضای نصب.
راهاندازی و نگهداری
در commissioning، باید فشار شبکه، dew point، عملکرد dryer، drain، DP فیلترها، auto-changeover، safety valve و alarmها تست شود. اگر پکیج در محیط گرم یا پرگردوغبار نصب شده، تهویه و برنامه تعویض فیلتر باید جدیتر باشد. نگهداری شامل کنترل روغن، separator، filter element، dryer desiccant یا refrigerant، drain و سنسور dew point است. ثبت dew point و افت فشار فیلترها در روند بهرهبرداری، خرابی تدریجی را زودتر نشان میدهد.
برای پکیجهای critical، قطعات یدکی اولیه مانند filter element، drain kit، oil، separator، sensor و service kit باید همراه پروژه تعریف شود. نبود یک قطعه کوچک میتواند پکیج سالم را از سرویس خارج کند و کنترل ولوهای سایت را تحت تأثیر قرار دهد.
تکمیل طراحی برای پایداری شبکه هوای ابزار دقیق
کیفیت پکیج Instrument Air در بهرهبرداری زمانی مشخص میشود که چند مصرفکننده همزمان فعال شوند و شبکه فشار پایدار بماند. برای این منظور، line sizing، افت فشار headers، محل receiver، نقطه نصب pressure transmitter و مدیریت نشتی باید در کنار خود پکیج بررسی شود. اگر شبکه قدیمی نشتی زیادی دارد، خرید کمپرسور بزرگتر شاید فشار را موقتاً بالا ببرد اما مصرف انرژی و سیکل کاری کمپرسور را افزایش میدهد. بنابراین قبل از افزایش ظرفیت، air audit و اندازهگیری نشتیها ارزش بالایی دارد.
در مناطق سرد یا خطوط outdoor، dew point باید بهگونهای انتخاب شود که میعان در دورترین نقطه شبکه رخ ندهد. اگر dryer فقط برای شرایط اتاق کمپرسور انتخاب شود، ممکن است در مسیرهای طولانی یا نقاط کمدما آب جمع شود. برای سیستمهای حیاتی، نصب dew point transmitter بعد از dryer و alarm به DCS توصیه میشود. در پکیجهای دارای دو dryer، changeover و regeneration باید طوری تنظیم شود که کیفیت هوا در زمان تغییر مسیر افت نکند.
در تحویل، بهتر است عملکرد drainها، relief valve، pressure control، dryer cycle، DP فیلترها و alarmها در FAT یا SAT تست شود. همچنین قطعات مصرفی حداقل یک دوره سرویس، شامل فیلتر، روغن، separator، drain kit و desiccant در صورت نیاز، از ابتدا در spare list بیاید.
برای تحویل رسمی، کیفیت هوا باید با عدد و مدرک ثبت شود؛ فشار، dew point، وضعیت فیلتر، oil carryover و عملکرد alarmها باید در گزارش SAT بیاید. این گزارش مبنای نگهداری بعدی است و از اختلاف میان تیم بهرهبرداری و تامینکننده جلوگیری میکند.
همچنین محل نصب پکیج باید از نظر تهویه، دسترسی سرویس، تخلیه کندانس، صدای کمپرسور و مسیر هوای ورودی بررسی شود. اگر کمپرسور هوای گرم یا آلوده مکش کند، ظرفیت و عمر فیلترها کاهش مییابد. در اتاق کمپرسور، جداسازی مسیر هوای گرم خروجی از هوای ورودی اهمیت زیادی دارد.
برای سایتهای دورافتاده، وجود قطعات یدکی راهاندازی و سرویس اول باید شرط تحویل باشد.
