خرید و تامین استادبولت ASTM A193 B7/B8 و مهره A194 2H

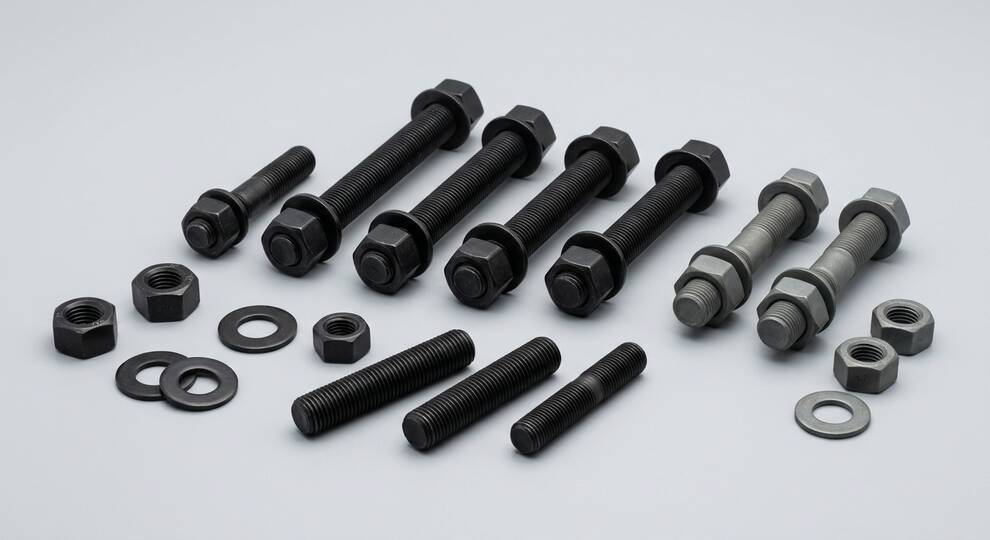

استادبولت و مهره صنعتی؛ اتصال فلنجی به اندازه خود فلنج حیاتی است

استادبولت، مهره و واشر در فلنج‌های صنعتی وظیفه ایجاد نیروی فشاری یکنواخت روی گسکت و حفظ آب‌بندی تحت فشار، دما، لرزش و سیکل بهره‌برداری را دارند. اگر متریال، گرید، طول رزوه، پوشش، مهره متناظر یا روش بستن اشتباه انتخاب شود، نتیجه می‌تواند نشتی بخار، هیدروکربن، سیال خورنده، آب داغ یا گاز سمی باشد. در پروژه‌های نفت، گاز، پتروشیمی، نیروگاه و پایپینگ، خرید ASTM A193 B7، B7M، B8، B8M، A320 L7، A194 2H، 2HM، 8 و 8M باید دقیقاً با کلاس فلنج، سرویس، دما، گسکت و procedure بستن هماهنگ شود.

بازار استادبولت پر از اقلامی است که از نظر ظاهری مشابه‌اند اما از نظر عملیات حرارتی، سختی، رزوه، پوشش و قابلیت ردیابی تفاوت جدی دارند. یک بسته stud bolt بدون Heat Number، MTC معتبر، کنترل ابعادی و marking قابل قبول، برای سرویس حساس قابل دفاع نیست. در RFQ باید استاندارد ماده، گرید، قطر، طول، نوع رزوه، تعداد مهره، نوع پوشش، نیاز washer، استاندارد ابعادی، مدارک تست و الزامات بسته‌بندی مشخص شود.

استانداردهای متریال؛ A193، A194 و A320 چه می‌گویند؟

ASTM A193 برای bolting در دما و فشار بالا در سرویس‌های صنعتی استفاده می‌شود. گرید B7 از فولاد آلیاژی کروم-مولیبدن با عملیات حرارتی است و همراه مهره A194 2H یکی از ترکیب‌های رایج فلنج‌های کربن استیل محسوب می‌شود. B7M نسخه کنترل‌شده‌تر از نظر سختی برای برخی محیط‌های ترش یا سرویس‌هایی است که حساسیت به sulfide stress cracking مطرح است. B8 و B8M بر پایه استنلس 304 و 316 هستند و class 1 یا class 2 آن‌ها از نظر cold working و استحکام تفاوت دارد.

ASTM A320 برای bolting در دماهای پایین کاربرد دارد. گرید L7 یا L7M در خطوط low temperature، LNG-related service یا شرایطی که آزمون ضربه شارپی اهمیت دارد دیده می‌شود. برای دماهای بالا یا سرویس‌های ویژه ممکن است A453 Grade 660 یا آلیاژهای دیگر مطرح شوند. انتخاب گرید نباید از روی عادت انجام شود؛ دمای طراحی، فشار، خوردگی، sour service، fire case، استاندارد کارفرما و جدول piping class تعیین‌کننده است.

مهره متناظر و نقش Heavy Hex Nut

مهره باید با استادبولت از نظر گرید، استحکام، سختی و رزوه سازگار باشد. برای B7، استفاده از A194 2H رایج است؛ برای B7M، مهره 2HM و کنترل سختی اهمیت پیدا می‌کند؛ برای B8/B8M نیز مهره‌های استنلس 8/8M بر اساس کلاس مناسب انتخاب می‌شوند. مهره heavy hex به دلیل ارتفاع و سطح درگیری بیشتر، در اتصالات فلنجی استاندارد کاربرد دارد. استفاده از مهره معمولی یا گرید نامشخص می‌تواند رزوه را در torque بالا تخریب کند یا نیروی بستن مورد نیاز را ایجاد نکند.

واشر نیز در بعضی پروژه‌ها برای توزیع بار، حفاظت سطح فلنج، کاهش آسیب پوشش یا کاربرد tensioning استفاده می‌شود. انتخاب washer باید با استاندارد پروژه، فضای موجود، نوع ابزار بستن و requirement کارفرما هماهنگ باشد. در اتصال‌هایی که hydraulic tensioner استفاده می‌شود، طول آزاد stud و تعداد رزوه بیرون‌زده اهمیت بیشتری پیدا می‌کند.

ابعاد، رزوه و طول استادبولت

طول استادبولت باید برای ضخامت فلنج، گسکت، مهره‌ها، واشر احتمالی، allowance رزوه و روش بستن کافی باشد. طول کم باعث درگیری ناکافی رزوه و رد شدن بازرسی می‌شود؛ طول بیش از حد نیز هزینه، تداخل و خوردگی اضافی ایجاد می‌کند. استانداردهایی مانند ASME B18.31.2 برای studs و ASME B18.2.2 برای nuts، در کنار جدول‌های ASME B16.5 و B16.47 برای فلنج‌ها، مبنای کنترل ابعادی هستند. در پروژه‌های متریک یا DIN، رزوه و طول باید جداگانه بررسی شود.

برای قطرهای اینچی، رزوه UNC یا 8UN بسته به سایز و استاندارد فلنج رایج است. کیفیت رزوه باید با thread gauge کنترل شود و آسیب رزوه در حمل یا گالوانیزه گرم می‌تواند نصب را دشوار کند. اگر پوشش PTFE یا Xylan اعمال شود، کنترل fit-up مهره پس از coating ضروری است، چون ضخامت پوشش روی اصطکاک و درگیری رزوه اثر مستقیم دارد.

پوشش و روانکار؛ اثر مستقیم روی Torque

پوشش استادبولت فقط موضوع ظاهر نیست. Black finish، zinc plated، hot dip galvanized، cadmium alternative، PTFE، Xylan یا پوشش‌های فلوروپلیمری هرکدام ضریب اصطکاک، مقاومت خوردگی و محدودیت دمایی متفاوتی دارند. یک torque table عمومی اگر برای ضریب اصطکاک متفاوت استفاده شود، می‌تواند نیروی bolt را کمتر یا بیشتر از مقدار هدف ایجاد کند. بنابراین procedure بستن باید lubricant، coating، k-factor یا nut factor و روش کنترل preload را مشخص کند.

در محیط خورنده، پوشش باید با دما و سیال اطراف سازگار باشد. HDG در برخی سرویس‌ها مناسب است اما برای دماهای بالا یا fit-up دقیق ممکن است محدودیت داشته باشد. PTFE و Xylan اصطکاک را کاهش می‌دهند و بازکردن اتصال را آسان‌تر می‌کنند، ولی باید ضخامت، adhesion، holiday، رنگ، محدوده دما و سازگاری با استاندارد پروژه کنترل شود. ترکیب پوشش stud، مهره و واشر نباید باعث galling، لغزش یا خطای preload شود.

Bolting Procedure و کنترل نشتی فلنج

کیفیت آب‌بندی فلنج تنها به گسکت وابسته نیست؛ یکنواختی preload در bolt circle تعیین‌کننده است. سفت کردن ضربدری، مرحله‌ای و مطابق الگوی مشخص، استفاده از torque wrench کالیبره، hydraulic torque wrench یا tensioner، ثبت مقادیر و کنترل دوباره پس از نشست گسکت در برخی سرویس‌ها لازم است. برای گسکت‌های اسپیرال وند، RTJ، گرافیتی یا PTFE envelope، نیروی لازم و حساسیت به over-compression متفاوت است.

در خطوط دمای بالا، relaxation، creep و سیکل حرارتی می‌تواند نیروی bolt را تغییر دهد. در سرویس‌های بخار یا هیدروکربن، hot bolting یا retightening بدون procedure ایمن می‌تواند خطرناک باشد. هرگونه بازکردن یا استفاده مجدد از استادبولت باید با بررسی رزوه، خوردگی، کشیدگی، آسیب پوشش و دستور کارفرما انجام شود. در سرویس‌های حساس، استفاده مجدد صرفاً به دلیل سالم بودن ظاهری قابل توصیه نیست.

کنترل کیفیت، آزمون‌ها و مدارک

برای خرید پروژه‌ای، MTC مطابق EN 10204 3.1 یا مدرک مورد قبول کارفرما باید heat number، گرید، ترکیب شیمیایی، خواص مکانیکی، عملیات حرارتی و نتایج آزمون را نشان دهد. آزمون tensile، yield، elongation، reduction of area، hardness و در صورت نیاز impact test، PMI، coating thickness، adhesion و salt spray قابل درخواست است. روی هر stud یا حداقل بسته‌بندی باید marking قابل ردیابی وجود داشته باشد، مخصوصاً وقتی چند گرید مشابه در یک پروژه مصرف می‌شود.

کنترل ابعادی شامل قطر، طول کل، طول رزوه، straightness، chamfer، کیفیت thread، قطر across flats مهره، ارتفاع مهره و fit-up مهره روی stud است. در A193 B7M و A194 2HM، کنترل سختی اهمیت ویژه دارد. در استنلس، احتمال galling در نصب باید با انتخاب روانکار مناسب و کیفیت سطح کاهش یابد. برای پروژه‌های sour service، انطباق با NACE MR0175/ISO 15156 در صورت الزام کارفرما باید به صورت مستند بررسی شود.

بسته‌بندی و مدیریت انبار

استادبولت‌ها باید بر اساس سایز، گرید، طول، پوشش و heat number تفکیک شوند. مخلوط شدن B7 و B7M یا مهره 2H و 2HM در انبار می‌تواند خطای جدی ایجاد کند. بسته‌بندی باید از آسیب رزوه، خوردگی و آلودگی پوشش جلوگیری کند. برای سایت‌های بزرگ، استفاده از لیبل فارسی/انگلیسی، tag پروژه، شماره line class و packing list دقیق باعث می‌شود تیم نصب وقت خود را برای تطبیق دستی قطعات از دست ندهد.

در زمان تحویل، بهتر است نمونه‌ای از هر batch با مهره مربوطه بسته شود تا fit-up قبل از ارسال به سایت کنترل شود. اگر stud با coating ویژه تحویل می‌شود، نگهداری در فضای باز و تماس با قطعات تیز می‌تواند پوشش را خراب کند. اقلام مرجوعی از سایت نباید بدون شناسایی کامل به موجودی قابل استفاده برگردند، زیرا سابقه torque، کشیدگی یا دمای سرویس آن‌ها مشخص نیست.

تولیدکنندگان و منابع تأمین

در پروژه‌های صنعتی، استادبولت و مهره می‌تواند از سازندگان تخصصی bolting یا stockistهای معتبر تأمین شود. معیار ارزیابی شامل گواهی مواد، ردیابی heat، توان تولید گریدهای خاص، کنترل coating، بسته‌بندی، تجربه تأمین برای فلنج‌های ASME/API و انطباق با وندورلیست کارفرما است. ذکر استانداردها و برندهای احتمالی در این صفحه به معنای نمایندگی رسمی نیست؛ هدف، کمک به تدوین استعلام فنی و جلوگیری از خرید کالای بی‌مدرک است.
