سطح، فاصله یا سطح مشترک؟ خروجی موردنیاز را مشخص کنید
رادار از بازتاب سیگنال برای تعیین فاصله استفاده میکند و سطح از فاصله و مرجع تعریفشده محاسبه میشود. ارتفاع مخزن، طول پروب و محدوده خروجی لزوماً یک عدد نیستند. اگر حجم یا جرم موجودی لازم است، هندسه یا جدول ظرفیت مخزن و در صورت کاربرد چگالی نیز باید معلوم باشد؛ رادار سطح بهتنهایی یک سامانه کامل اندازهگیری موجودی نیست. نیاز به سطح کل، سطح مشترک دو مایع یا هشدار سرریز را از ابتدا جدا بنویسید.

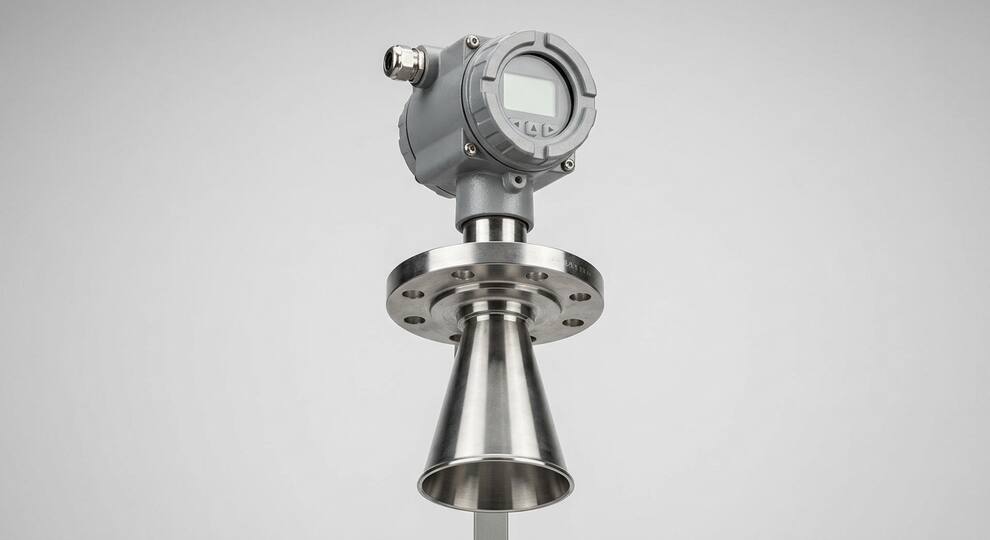

رادار غیرتماسی با Guided Wave Radar یکسان نیست
در Non-contact، موج از فضای مخزن به سطح محصول میرسد؛ در GWR موج در امتداد پروب هدایت میشود و پروب با محصول تماس دارد. انتخاب باید با خواص محصول، فضای نصب، موانع، رسوب و امکان نگهداری هماهنگ باشد. فوم یا دیالکتریک پایین بهتنهایی حکم قطعی برتری یکی از دو روش نیست. برای پروب نیز طول، نوع صلب یا کابلی، فاصله از دیواره و نیروهای مکانیکی ناشی از جریان یا همزن باید بررسی شوند.
فرکانس 80 GHz بهتنهایی مشخصات آنتن نیست
فرکانس بالاتر میتواند با طراحی مناسب آنتن به تمرکز بهتر کمک کند، اما زاویه پرتو به نوع و ابعاد آنتن نیز وابسته است. حتی در یک خانواده 80 GHz، اتصال و آنتن متفاوت میتواند زاویه پرتو متفاوتی داشته باشد. بنابراین صرف نام فرکانس، عبور بدون خطا از نازل باریک یا مخزن دارای مانع را تضمین نمیکند. انتخاب فرکانس و آنتن باید با فاصله اندازهگیری، خواص محصول و نقشه واقعی مخزن تطبیق داده شود.
نازل و محدوده نزدیک آنتن را روی نقشه بررسی کنید
ارتفاع و قطر نازل، مرجع اتصال، فاصله تا دیواره، مسیر پرکردن، همزن و کویلها را در نقشه نصب مشخص کنید. بیرونزدگی آنتن یا سازگاری آن با نازل تابع طراحی همان مدل است؛ یک قاعده ثابت برای همه آنتنها مناسب نیست. Dead Zone یا ناحیه گذار میتواند محدوده نزدیک اتصال یا انتهای پروب را محدود کند. سطح حداقل و حداکثر قابل قبول و نقاط هشدار باید داخل محدوده معتبرِ آرایش انتخابشده بررسی شوند، نه صرفاً داخل رنج اسمی کاتالوگ.
فوم، بخار، کندانس و رسوب را توصیف کنید
نوع و ضخامت فوم، آشفتگی سطح، تغییر ترکیب و دیالکتریک، بخار یا گردوغبار و احتمال رسوب روی آنتن یا پروب را اعلام کنید. عبارت «رادار از شرایط فرایند مستقل است» نباید به معنی نادیدهگرفتن این موارد تعبیر شود. فشار و دما، جنس اجزای در تماس با فرایند و آببند نیز باید با محدودیتهای مدل سازگار باشند. برای جامدات، شکل توده، زاویه سطح و مسیر ورود مواد اطلاعات مهمی هستند و نباید مشخصات یک سرویس مایع مستقیماً به آن منتقل شوند.
مدارک Ex و SIL؛ تجهیز با کل سامانه ایمنی فرق دارد
تأییدیه ناحیه خطرناک، نوع حفاظت، دمای محیط و اتصال باید با کد سفارش و محل نصب تطبیق داده شوند. گواهی SIL یک تجهیز، تأیید کل سامانه جلوگیری از سرریز نیست. معماری، استقلال موردنیاز، منطق عملکرد و روش آزمون دورهای تابع ارزیابی و مشخصات ایمنی پروژهاند. پروتکل HART، Profibus PA یا Fieldbus نیز باید با زیرساخت کنترل سازگار باشد؛ وجود آنها را برای همه گزینههای یک خانواده فرض نکنید.
اندازهگیری Interface با GWR چه شرطهایی دارد؟
اندازهگیری سطح مشترک به بازتاب قابل تفکیک دو مایع و رسیدن انرژی کافی به مرز پایینی نیاز دارد. در کاربردهای متعارف، دیالکتریک مایع بالایی باید مناسب عبور موج و نسبت به مایع پایینی کمتر باشد؛ مقدار آن، تغییراتش و ضخامت لایه بالایی در محاسبه و انتخاب مدل اهمیت دارند. برای تمام پروبها نمیتوان یک حد عددی مشترک برای اختلاف دیالکتریک یا ضخامت لایه تجویز کرد.
وجود امولسیون یا لایه انتقالی میتواند تشخیص یک مرز واضح را دشوار کند؛ عبارت GWR بهتنهایی تضمین اندازهگیری هر سطح مشترک نیست. اندازهگیری همزمان سطح کل و Interface با حالت پروب کاملاً غوطهور یکسان نیست. اگر پروب داخل چمبر نصب میشود، محل نازلهای ارتباطی و امکان نمایندهبودن ترکیب داخل چمبر از شرایط مخزن باید بررسی شوند.
برندها و سازندگان قابل بررسی برای رادار لول ترانسمیتر
در استعلامهای پروژهای، برند باید با Vendor List، کشور سازنده مجاز، مدارک اصالت، زمان تحویل و سطح خدمات پس از فروش هماهنگ باشد. برای این گروه محصول، برندها/سازندگان زیر معمولاً در بازار صنعتی یا وندورلیستهای پروژهای قابل بررسی هستند: VEGA، Endress+Hauser، Emerson، KROHNE، Yokogawa. ذکر این نامها به معنی موجودی دائمی یا تأیید همه مدلها نیست؛ هر سفارش باید با Datasheet و مدارک همان پروژه کنترل شود.
چکلیست RFQ رادار سطح
| موضوع | معیار بررسی پیشنهاد |
|---|---|
| محصول و فرایند | مایع یا جامد، ترکیب و دیالکتریک در حالات کاری، فشار و دما، فوم، کندانس، رسوب و آشفتگی. |
| مخزن و نصب | ارتفاع و قطر، مرجع سطح، اندازه و ارتفاع نازل، موانع و مسیر پرکردن، نقشه چمبر در صورت کاربرد. |
| محدوده و کمیت | سطح حداقل/عادی/حداکثر، فاصله تا مرجع، نیاز به سطح مشترک، حجم یا هشدار؛ خواص و ضخامت لایهها برای Interface. |
| مدارک و خروجی | اتصال و متریال، تغذیه و پروتکل، الزامات Ex/ایمنی در صورت نیاز، نقشه نصب و گزارش تنظیم و آزمون. |
مقایسه قیمت رادار با آرایش نصب یکسان
| موضوع | معیار بررسی پیشنهاد |
|---|---|
| روش و سنسور | غیرتماسی یا GWR، نوع آنتن یا پروب و طول آن، محدوده معتبر برای کاربرد واقعی. |
| اتصال و متریال | نازل و ریتینگ، آنتن/پروب و آببند سازگار با فشار، دما و خوردگی. |
| خروجی و امکانات | نمایشگر، ارتباط، امکانات تشخیص خطا یا Interface و تأییدیههای مربوط به کد سفارش. |
| اقلام و خدمات | براکت و متعلقات، کابل، نقشه، پیکربندی، مدارک و محدوده خدمات راهاندازی. |
در این صفحه قیمت قطعی، موجودی تضمینشده یا زمان تحویل ثابت اعلام نمیشود. مشخصات و تعداد را برای استعلام ارسال کنید؛ مدت اعتبار قیمت، هزینه حمل، شمول مالیات و اقلام همراه باید در پیشنهاد کتبی روشن باشند.
برای بررسی روشهای دیگر، صفحات موجود ترانسمیتر سطح دیسپلیسر و ترانسمیتر اختلاف فشار را ببینید؛ جایگزینی نیازمند تطبیق شرایط فرایند و نصب است، نه صرفاً مقایسه نام تجهیز.
استعلام پروژهای برای رادار لول ترانسمیتر
اگر دیتاشیت کامل ندارید، اطلاعات موجود را ارسال کنید؛ موارد ابهام فنی قبل از قیمتگیری مشخص میشود.
ثبت RFQ این محصول ←مطالب مرتبط برای تصمیم بهتر
پرسشهای متداول
خیر. زاویه پرتو علاوه بر فرکانس به طراحی و ابعاد آنتن وابسته است. مشخصات آنتن و اتصال همان گزینه سفارش باید با نازل و موانع مخزن تطبیق داده شود.
خیر. خواص دیالکتریک دو مایع، ضخامت لایه بالایی، نوع پروب و وضوح مرز یا امولسیون تعیینکنندهاند. دامنه عملکرد مدل باید برای شرایط واقعی تأیید شود.
الزاماً خیر. مرجع نصب، فاصله تا سطح، ناحیه گذار یا Dead Zone و طول پروب در صورت کاربرد باید لحاظ شوند. محدوده خروجی باید از هندسه واقعی و محدوده معتبر اندازهگیری تعیین شود.
خیر. گواهی جزء فقط بخشی از ارزیابی است؛ کل سامانه، معماری و استقلال موردنیاز، منطق عملکرد و آزمونها باید طبق مشخصات ایمنی پروژه بررسی شوند.
تحویل، تنظیم مرجع و ثبت بازتابها
مدل و سریال، آنتن یا پروب، متریال و نقشه نصب را با پیشنهاد تأییدشده تطبیق دهید. مرجع فاصله، نقاط تنظیم خروجی و واحد را ثبت و با سطح معلوم یا روش مرجع پذیرفتهشده پروژه مقایسه کنید. False Echo Mapping جایگزین اصلاح نصب نامناسب نیست؛ ثبت یا حذف بازتابها باید طبق روش سازنده و با اطلاع از سطح واقعی انجام شود تا بازتاب محصول اشتباه حذف نشود. گزارش تنظیمات و وضعیت بازتاب اولیه را برای مقایسههای بعدی نگه دارید. شبیهسازی خروجی، صحت اندازهگیری سطح واقعی را بهتنهایی اثبات نمیکند.
منابع فنی و حدود استفاده
یادداشت فنی Emerson درباره Interface با GWR (PDF) شرایط دیالکتریک، لایهها و حالت پروب را توضیح میدهد. معرفی VEGAPULS 64 در VEGA نمونه تفاوت زاویه پرتو در آنتنهای یک خانواده است. حدود عددی و قابلیتهای این منابع به همه مدلها تعمیم داده نمیشوند؛ دیتاشیت و دستورالعمل کد سفارش ملاکاند.
