جایگاه مرجع شیرهای خط انتقال
خطوط انتقال، شریان‌های اصلی صنعت نفت و گاز هستند و شیرآلات آن‌ها باید سال‌ها بدون نشتی و با قابلیت بازرسی کار کنند. این مرجع، الزامات طراحی، ساخت، تست و مدارک شیرهای خطوط انتقال را تعریف میکند و بر مرجع عمومی شیرآلات، الزامات تکمیلی دارد.
الزامات اصلی

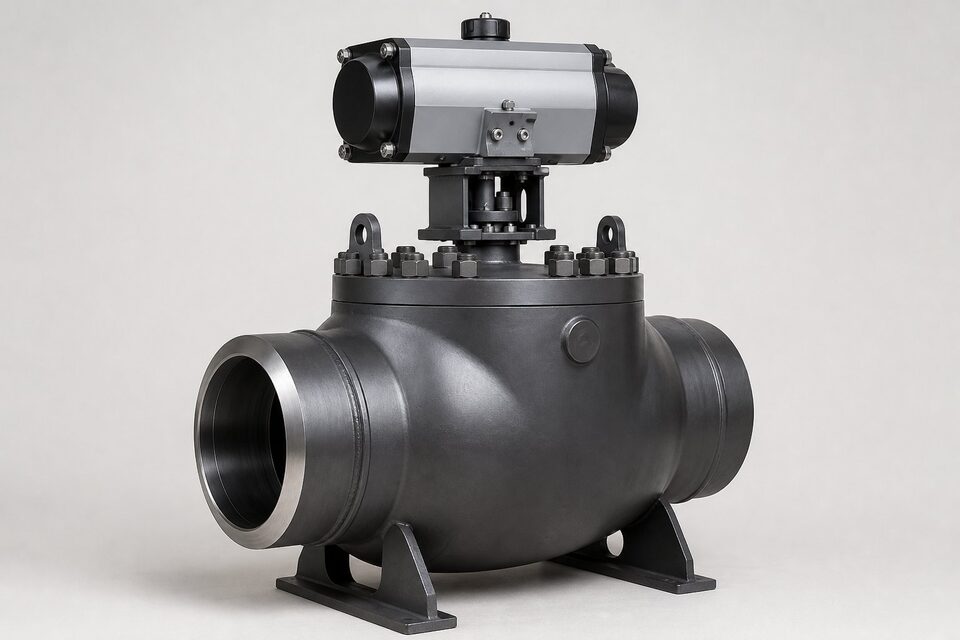

- تمامعبور بودن مسیر جریان برای عبور پیگ.
- سطوح مشخصه محصول با عمق الزامات متفاوت.
- الزامات انتهای جوشی متناسب با ضخامت لوله.
- تستهای بدنه و نشیمنگاه سختگیرانه.
- مدارک کامل شامل گواهی مواد و گزارش تست.
- در بسیاری موارد، الزام طراحی فایر-سیف.
سطوح مشخصه محصول
سطوح مشخصه، عمق کنترل کیفیت را تعریف میکنند: از الزامات پایه تا بازرسی‌های تکمیلی و مدارک بیشتر. انتخاب سطح بالاتر، هزینه را افزایش اما ریسک را کاهش می‌دهد. در خطوط اصلی انتقال معمولاً سطوح بالاتر الزام می‌شود و مرجع نهایی، مشخصه پروژه است.
تست و بازرسی
| تست | هدف |
|---|---|
| بدنه | اثبات تحمل فشار پوسته |
| نشیمنگاه | کنترل نشتی در وضعیت بسته |
| عملکرد | باز و بسته کامل بدون گیر |
| تکمیلی | بر اساس سطح مشخصه و سفارش |
نتایج تست باید در مدارک تحویل قابل ردیابی باشد.
نکات استعلام
- نوع شیر، سایز و کلاس فشاری را ذکر کنید.
- سطح مشخصه مورد نیاز پروژه را بنویسید.
- نوع انتها را مشخص کنید.
- الزامات فایر-سیف را در صورت نیاز اضافه کنید.
- مدارک تست و گواهی مواد را درخواست کنید.
انتهای اتصال
شیرهای خط انتقال معمولاً با انتهای جوشی برای اتصال مستقیم به لوله یا فلنجی برای نقاط دمونتاژ عرضه میشوند. در انتهای جوشی، ضخامت و پخ باید دقیقاً با لوله هم‌بند هماهنگ باشد تا در محل اتصال پله یا تمرکز تنش ایجاد نشود. این هماهنگی در بازرسی قبل از جوش کنترل می‌شود.
بهره‌برداری و نگهداری
- عملکرد دوره‌ای شیرهای کم‌کار برای جلوگیری از گیر کردن.
- پایش نشتی ساقه و نشیمنگاه در بازرسی‌های دوره‌ای.
- روان‌کاری مناسب قسمت‌های متحرک طبق دستور سازنده.
- ثبت سوابق عملکرد برای تحلیل وضعیت.
- هماهنگی با برنامه پیگ‌رانی خط.
نکته پایانی برای خریداران: هنگام مقایسه پیشنهادهای مختلف شیر خط انتقال، حتماً سطح مشخصه، نوع انتها و مدارک تست را در هر پیشنهاد کنترل کنید؛ تفاوت قیمت اغلب از همین موارد ناشی می‌شود، نه از کیفیت ظاهری بدنه.
مدارک و گواهی‌های شیرهای خط انتقال
شیرهای منطبق بر (API 6D) معمولا در نقاط حساس خطوط انتقال نصب میشوند و سطح مدارک مورد انتظار برای آن‌ها بالاتر از شیرهای عمومی است. بسته سطح مشخصه محصول، مجموعه مدارک تحویلی گسترش می‌یابد: در سطوح بالاتر، گزارش آزمون‌های کامل بدنه و نشیمن، گواهی‌های متریال با ردیابی ذوب برای اجزای اصلی، گزارش آزمون‌های غیرمخرب جوش‌ها و در موارد خاص مستندات طراحی و تحلیل نیز ارائه می‌شود. خریدار باید فهرست مدارک موردنیاز را از مرحله استعلام مشخص کند، چون سطح پیش‌فرض مدارک بین سازندگان متفاوت است و درخواست‌های بعدی می‌تواند زمان‌بر شود. نکته مهم دیگر، گواهی تست آتش برای شیرهایی است که در خطوط هیدروکربنی نصب میشوند؛ این گواهی باید محدوده سایز و کلاس شیر را پوشش دهد و با مدارک خرید تطبیق شود. در پروژه‌های با الزامات ترش، تاییدیه انطباق با الزامات مربوطه نیز باید در مدارک دیده شود. یکی از نکات عملی در تحویل، کنترل وضعیت حفاظتی شیر است: درپوش‌های انتهای، وضعیت шар یا توپی در وضعیت نیمه‌باز برای جلوگیری از آسیب نشیمن در حمل و پوشش‌های حفاظتی سطوح اتصال. آسیب‌های حمل اگر در زمان تحویل ثبت نشوند، بعدا قابل انتساب به سازنده نخواهند بود. در نهایت، شماره سریال یکتای هر شیر باید در مدارک و روی بدنه ثبت و با پرونده خط مرتبط شود؛ در خطوط انتقال، بازیابی سابقه یک شیر خاص در بازرسی‌های دوره‌ای یا پس از یک حادثه، تنها از طریق این نظام ردیابی ممکن است.
جمع‌بندی
شیرهای خط انتقال، اجزای حساسی هستند که الزامات آن‌ها از شیرآلات عمومی فراتر است. با استعلام دقیق بر اساس مرجع خط انتقال، از قابلیت اطمینان خط مطمئن شوید.
سوالات رایج
این مرجع برای چه شیرهایی کاربرد دارد؟
برای شیرهای توپی، دروازهای، یکطرفه و پلاگ که در خطوط انتقال نفت و گاز نصب میشوند. تمرکز آن بر قابلیت اطمینان، تمامعبور بودن و تستهای سختگیرانه است.
چرا تمامعبور بودن مهم است؟
در خطوط انتقال، ابزارکهای پیگ برای تمیزکاری و بازرسی داخل خط حرکت میکنند. شیر باید مسیر کاملاً همقطر با خط داشته باشد تا پیگ بدون گیر کردن عبور کند.
سطوح مشخصه محصول چیست؟
سطوحی که عمق الزامات طراحی، تست و مدارک را تعریف میکنند؛ هرچه سطح بالاتر باشد، الزامات سختگیرانهتر و مدارک کاملتر است. انتخاب سطح را مشخصه پروژه تعیین میکند.
تفاوت اصلی آن با مرجع عمومی شیرآلات چیست؟
الزامات مخصوص خط انتقال مانند تمامعبور بودن، تستهای تکمیلی، الزامات انتهای جوشی و مدارک بیشتر. مرجع عمومی برای شیرآلات فرایندی عمومی کاربرد دارد.
