انتخاب ترانسمیتر فشار را از مرجع فشار و محدوده کاری شروع کنید
ابتدا مشخص کنید اندازهگیری نسبت به فشار محیط است (Gauge) یا نسبت به خلأ مطلق (Absolute). اگر اختلاف فشار دو نقطه مدنظر است، باید آرایش DP بررسی شود. نوع فشار را همراه واحد، مقادیر کاری حداقل و حداکثر و فشار طراحی در درخواست بنویسید؛ عبارت «ترانسمیتر چند بار» بهتنهایی کافی نیست.
حدود اندازهگیری سنسور، محدوده تنظیم خروجی و حد تحمل اضافهفشار سه مشخصه جدا هستند. تغییر LRV و URV یا کوچککردن Span، حد تحمل فشار سختافزار را تغییر نمیدهد. برای جایگزینی، کد کامل تجهیز، رنج تنظیمشده، نوع اتصال و خروجی را از پلاک و مدارک موجود کنترل کنید.
استانداردهایی که باید در استعلام ذکر شوند
ذکر استاندارد در RFQ نباید کلی و مبهم باشد. استاندارد ساخت، تست، مدارک، متریال و اتصال هرکدام اثر متفاوتی روی قیمت و پذیرش کالا دارد.
- IEC 60770 برای عملکرد ترانسمیتر
- IEC 60079 / ATEX برای مناطق خطرناک
- مدارک ایمنی تجهیز طبق الزامات پروژه؛ درج SIL روی تجهیز بهتنهایی تأیید کل حلقه ایمنی نیست
- HART Protocol برای تنظیمات
- NACE MR0175 در سرویس ترش
انتخاب نوع و پیکربندی مناسب
برای ترانسمیتر فشار صنعتی یک مدل واحد برای همه پروژهها وجود ندارد. گزینه درست باید با شرایط نصب، روش بهرهبرداری، ریسک تعمیرات و محدودیتهای پروژه انتخاب شود.
- Gauge Pressure برای فشار نسبت به اتمسفر
- Absolute Pressure برای خلأ و مرجع مطلق
- DP برای سطح، دبی و فیلتر
- بررسی نصب مستقیم یا سیل مناسب برای شرایط سیال و دما
- Smart Transmitter با HART
برندها و سازندگان قابل بررسی برای ترانسمیتر فشار صنعتی
در استعلامهای پروژهای، برند باید با Vendor List، کشور سازنده مجاز، مدارک اصالت، زمان تحویل و سطح خدمات پس از فروش هماهنگ باشد. برای این گروه محصول، برندها/سازندگان زیر معمولاً در بازار صنعتی یا وندورلیستهای پروژهای قابل بررسی هستند: Rosemount، Endress+Hauser، Yokogawa، WIKA، Honeywell، VEGA. ذکر این نامها به معنی موجودی دائمی یا تأیید همه مدلها نیست؛ هر سفارش باید با Datasheet و مدارک همان پروژه کنترل شود.
کاربردهای صنعتی و مرزهای استفاده
کاربردهای زیر برای ترانسمیتر فشار صنعتی رایج هستند، اما همین محصول در هر سرویس رفتار متفاوتی دارد. اگر ترانسمیتر فشار صنعتی در واحد پتروشیمی، کارخانه فولاد یا پکیج Utility استفاده شود، معیارهایی مانند متریال، برند، تست و زمان تحویل باید متناسب با همان محیط بازتعریف شود.
- پایش فشار خط و Vessel
- حفاظت پمپ و کمپرسور
- اندازهگیری سطح و دبی با DP
- نقاط کنترلی و ایمنی
دادههایی که RFQ را قابل قیمتگذاری میکند
اگر این دادهها از ابتدا کامل باشند، زمان رفتوبرگشت فنی کم میشود و پیشنهادها دقیقتر و قابل مقایسهتر خواهند بود.
- Type، Range، Span و Unit
- Process Connection و Wetted Material
- Output/Protocol و Ex/SIL
- Calibration و Manifold/Seal
| موضوع | معیار بررسی در سفارش |
|---|---|
| مرجع فشار | Gauge یا Absolute؛ برای اختلاف دو نقطه، نوع DP و آرایش نصب را جدا مشخص کنید. |
| محدودهها | حداقل/عادی/حداکثر فشار کاری، فشار طراحی و گذراها؛ حدود سنسور و LRV/URV پیشنهادی. |
| ارتباط و نصب | خروجی و پروتکل، تغذیه و سازگاری ورودی کنترلر، اتصال فرایندی و محل نصب. |
| متریال و مدارک | تمام قطعات در تماس با سیال، رنج کالیبراسیون، تأییدیه محیط نصب و الزامات پروژه. |
مدارک و کنترل کیفیت پیش از تحویل
در خرید پروژهای، تحویل فیزیکی کالا بدون مدارک قابل ردیابی کافی نیست. مدارک زیر باید قبل از حمل یا حداکثر هنگام تحویل کنترل شوند:
- Calibration Certificate
- Datasheet و Model Code
- Material Certificate Wetted Parts
- Ex/SIL Certificate در صورت نیاز
در سفارشهای حساس، بهتر است قبل از صدور PO یک جدول Technical Compliance تهیه شود. در این جدول، هر بند دیتاشیت با پیشنهاد فروشنده مقایسه میشود و موارد انحرافی قبل از پرداخت یا حمل مشخص میگردد. این کار برای ترانسمیتر فشار صنعتی بهخصوص زمانی مهم است که چند برند یا چند کشور سازنده همزمان پیشنهاد داده شدهاند.
خطاهای رایج که باعث خرید نامطمئن میشوند
- انتخاب Range خیلی بزرگ
- عدم تطبیق Diaphragm با سیال
- بررسی نکردن روش اتصال مناسب برای سیال داغ یا ویسکوز
- ذکر نکردن Ex و نوع خروجی
در خرید ترانسمیتر فشار صنعتی بخش زیادی از اختلاف قیمت از همین جزئیات ناشی میشود. پیشنهادی که برای ترانسمیتر فشار صنعتی مدارک کامل، تست معتبر و برند قابل ردیابی ارائه میکند، با پیشنهادی که فقط نام کلی محصول را نوشته است همسطح نیست و نباید صرفاً عددی مقایسه شود.
نحوه ارزیابی برند و پیشنهاد فنی
برندهای مطرح معمولاً مزیتهایی مثل دیتاشیت دقیقتر، قطعات یدکی قابل پیگیریتر، تستهای استانداردتر و سابقه نصب در پروژههای مشابه دارند. با این حال، حتی برند شناختهشده نیز بدون تطبیق مدل و مدارک کافی نیست. برای ترانسمیتر فشار صنعتی، نام برند باید کنار Model/Type، کشور ساخت، گواهیها، Lead Time و شرایط تأمین قطعات بررسی شود.
در بازار ایران، ترانسمیتر فشار صنعتی ممکن است با چند سطح کیفیت، چند منشأ تأمین و چند نوع مدرک عرضه شود. پیشنهاد فنی باید روشن کند کالای پیشنهادی Original است یا معادل، چه تستهایی برای همین ترانسمیتر فشار صنعتی انجام شده، بستهبندی چگونه است و در صورت نیاز به TPI چه Hold Pointهایی قابل اجراست.
راهنمای انتخاب ترانسمیتر فشار برای بهرهبردار و تیم ابزار دقیق
برای کاربر نهایی، ترانسمیتر فشار فقط یک سیگنال 4-20mA نیست؛ این تجهیز معمولاً مبنای Interlock، Alarm، Trend، کنترل فرایند یا گزارش بهرهبرداری است. بنابراین انتخاب Range باید بر اساس Span واقعی انجام شود، نه صرفاً حداکثر فشار طراحی خط. عملکرد در Span واقعی باید با دیتاشیت مدل بررسی شود؛ کوچک یا بزرگ بودن محدوده تنظیم خروجی را نباید با حد تحمل اضافهفشار سنسور یکسان گرفت. بهتر است فشار نرمال، حداقل، حداکثر، فشار طراحی و فشارهای گذرای Start-up جداگانه در دیتاشیت نوشته شوند.
در انتخاب Wetted Parts، نام کلی Stainless Steel کافی نیست. دیافراگم SS316L برای بسیاری از سرویسها مناسب است، اما در حضور کلراید بالا، اسیدها، H2S یا سیالات خورنده ممکن است Hastelloy، Monel یا Tantalum نیاز شود. در سیالات داغ، ویسکوز، کریستالشونده یا دارای ذرات، نصب مستقیم ممکن است باعث Drift یا گرفتگی شود و Remote Seal یا Impulse Line مناسب باید بررسی گردد. Fill Fluid در Remote Seal نیز باید با دما و خلأ احتمالی سازگار باشد.

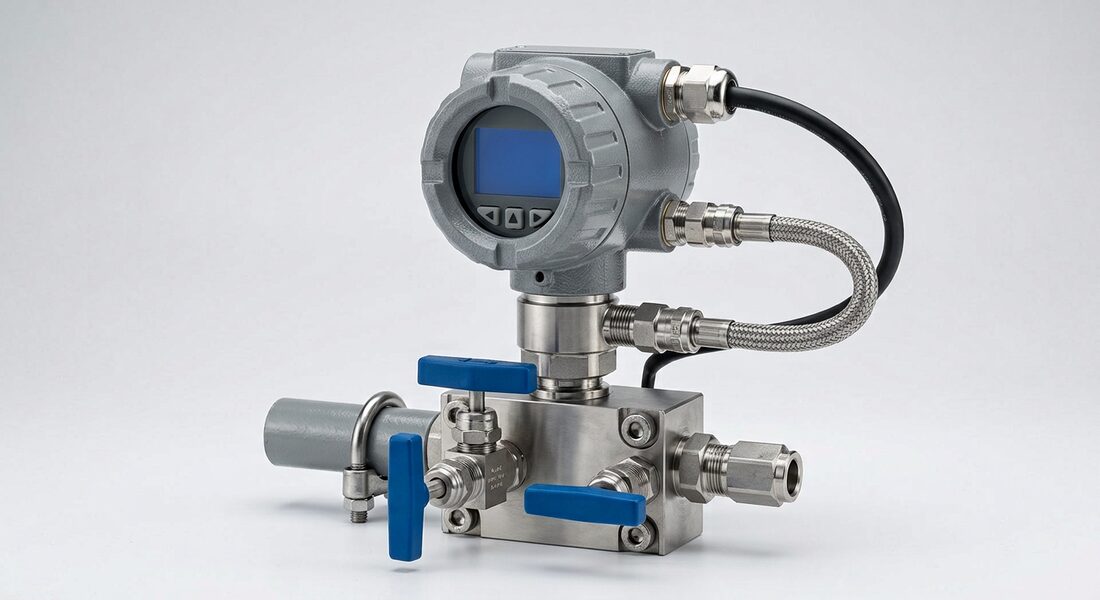

برای تیم نگهداری، Manifold و دسترسی کالیبراسیون به اندازه خود ترانسمیتر مهم است. در Pressure Transmitter معمولی، Two-Valve Manifold یا Block & Bleed میتواند ایزولاسیون و تخلیه را آسان کند. در برخی آرایشهای DP از منیفولد سهشیر یا پنجشیر برای ایزولهسازی و همفشارسازی استفاده میشود؛ انتخاب آرایش و روش کار باید با نقشه نصب و دستورالعمل ایمن مصوب تطبیق داده شود. اگر این اقلام در محدوده تأمین نیاید، نصب سایت ناچار به خرید جداگانه و گاهی ناسازگار میشود.
در مقایسه برندهایی مثل Rosemount/Emerson، Yokogawa، Endress+Hauser، WIKA، Honeywell یا VEGA، باید Model Code کامل، Accuracy، Stability، Turndown، Ex Certificate، پروتکل ارتباطی و مدارک کالیبراسیون مقایسه شود. دو ترانسمیتر با ظاهر مشابه ممکن است از نظر دقت، پایداری بلندمدت، گواهی Hazardous Area و قابلیت Diagnostics تفاوت جدی داشته باشند.
قیمت ترانسمیتر فشار را با کدام مشخصات مقایسه کنیم؟
قیمت پایه یک مدل بدون متعلقات با مجموعه دارای منیفولد یا سیل قابل مقایسه مستقیم نیست. برای مقایسه، نوع فشار، عملکرد در Span واقعی، خروجی و اقلام تحویلی را یکسان در نظر بگیرید.
| موضوع | معیار بررسی در سفارش |
|---|---|
| مدل و عملکرد | نوع فشار، رنج سنسور، دقت در محدوده تنظیمشده و اثر شرایط محیطی طبق دیتاشیت. |
| قطعات ترشونده | گرید دیافراگم، اتصال و آببندهای در تماس با سیال؛ نام کلی استنلس کافی نیست. |
| خروجی و متعلقات | پروتکل، نمایشگر، براکت، منیفولد یا مجموعه سیل در صورت نیاز. |
| مدارک سفارش | کالیبراسیون، تأییدیههای قابل اعمال، وضعیت کالا، تعداد و شرایط تحویل. |
در این صفحه قیمت قطعی، موجودی تضمینشده یا زمان تحویل ثابت اعلام نمیشود. مشخصات، تعداد و محل تحویل را برای استعلام ارسال کنید؛ مدت اعتبار قیمت، اقلام همراه، هزینه حمل و شمول مالیات را در پیشنهاد کتبی کنترل کنید.
برای انتخاب مدل در یک خانواده مشخص، صفحه روزمونت ۳۰۵۱ را ببینید. اگر دو نقطه فشار دارید، معیارهای انتخاب ترانسمیتر اختلاف فشار متفاوت است. جزئیات تنظیم رنج در راهنمای انتخاب رنج ترانسمیتر فشار آمده است.
استعلام پروژهای برای ترانسمیتر فشار صنعتی
اگر دیتاشیت کامل ندارید، اطلاعات موجود را ارسال کنید؛ موارد ابهام فنی قبل از قیمتگیری مشخص میشود.
ثبت RFQ این محصول ←مطالب مرتبط برای تصمیم بهتر
دقت مرجع درجشده در دیتاشیت با عملکرد نصبشده یکسان نیست؛ اثر دما، فشار استاتیک در صورت کاربرد، تنظیم Span و متعلقات را طبق مدل بررسی کنید. گواهی Ex و مدارک ایمنی فقط در صورت نیاز پروژه و برای کد دقیق سفارش کنترل شوند. پروتکل ارتباطی نیز یک گزینه تجهیز است، نه الزام یکسان برای همه کاربردها.
مرجع خانواده محصول: معرفی رسمی خانواده Rosemount 3051 در Emerson. نوع اندازهگیری، پروتکل و قابلیتها به مدل و گزینه سفارش وابستهاند؛ مشخصات یک مدل را به همه ترانسمیترها تعمیم ندهید.
پرسشهای متداول
Gauge فشار را نسبت به مرجع محیط و Absolute نسبت به خلأ مطلق اندازه میگیرد. انتخاب مرجع باید با کاربرد و تعریف فشار در سیستم کنترل هماهنگ باشد؛ این دو نوع را بدون بررسی نمیتوان جایگزین یکدیگر کرد.
خیر. LRV و URV حدود تنظیم خروجیاند؛ محدوده مجاز سنسور و حد تحمل اضافهفشار مشخصات سختافزاری جداگانهاند. همه آنها باید با فشار کاری، طراحی و گذرای پروژه تطبیق داده شوند.
خیر؛ پروتکل باید با نیاز تنظیم و عیبیابی و سازگاری سیستم کنترل تعیین شود. وجود خروجی جریان بهتنهایی پشتیبانی HART یا دیگر پروتکلها را ثابت نمیکند؛ کد مدل و دیتاشیت را بررسی کنید.
نوع فشار، واحد، محدوده کاری و طراحی، خروجی، سیال و دما، اتصال و متریال ترشونده، الزامات محیط نصب و اقلام همراه را اعلام کنید. در جایگزینی، عکس پلاک و کد کامل مدل نیز مفید است.
جمعبندی خرید
نوع فشار، محدوده سنسور و تنظیم خروجی را از هم تفکیک کنید. سپس متریال ترشونده، اتصال، خروجی و مدارک همان کد مدل را تطبیق دهید. افزودن منیفولد یا سیل باید در محدوده تأمین روشن باشد و الزامات ایمنی یا ناحیه خطرناک با مدارک همان سفارش بررسی شوند.
