این محصول دقیقاً در چه مسئلهای به کار میآید؟
ترانسفورماتور توزیع و قدرت زمانی ارزش واقعی خود را نشان میدهد که قبل از خرید، نقش آن در فرایند و پیامد خرابی آن مشخص شده باشد. اگر این تجهیز در نقطهای نصب شود که توقف آن تولید را متوقف میکند، سطح سختگیری در برند، متریال، تست و مدارک باید متفاوت از یک مصرف عمومی Utility باشد. برای همین در این صفحه بهجای توضیح تبلیغاتی، معیارهای عملی خرید و کنترل فنی را مرور میکنیم.
برای ترانسفورماتور توزیع و قدرت، سه پرسش اول همیشه باید این باشد: سیال یا بار واقعی چیست، محدوده فشار/دما/دبی یا توان کجاست، و کارفرما چه استاندارد یا Vendor Listی را الزام کرده است. پاسخ این سه سؤال تعیین میکند که پیشنهادهای فروشندگان قابل مقایسه هستند یا فقط از نظر نام محصول شبیه به هم دیده میشوند.
استانداردهایی که باید در استعلام ذکر شوند
ذکر استاندارد در RFQ نباید کلی و مبهم باشد. استاندارد ساخت، تست، مدارک، متریال و اتصال هرکدام اثر متفاوتی روی قیمت و پذیرش کالا دارد.
- IEC 60076 برای Power Transformer
- IEC 60076-11 برای Dry Type
- IEEE C57 در پروژه آمریکایی
- Routine/Type/Special Tests
- Oil Test و Temperature Rise
انتخاب نوع و پیکربندی مناسب
برای ترانسفورماتور توزیع و قدرت یک مدل واحد برای همه پروژهها وجود ندارد. گزینه درست باید با شرایط نصب، روش بهرهبرداری، ریسک تعمیرات و محدودیتهای پروژه انتخاب شود.

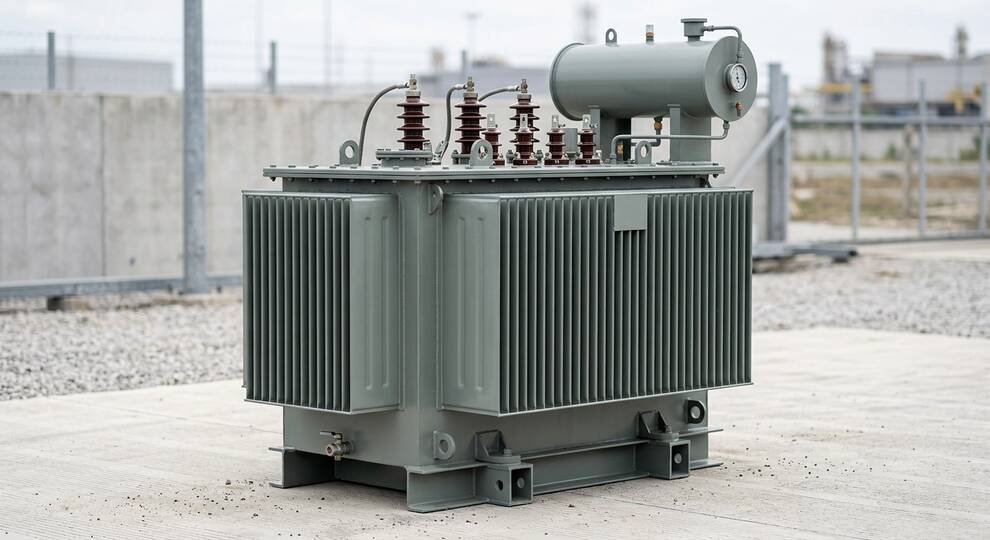

- Oil-immersed Transformer
- Dry Type Cast Resin
- Distribution Transformer
- Power Transformer
- ONAN/ONAF Cooling
برندها و سازندگان قابل بررسی برای ترانسفورماتور توزیع و قدرت
در استعلامهای پروژهای، برند باید با Vendor List، کشور سازنده مجاز، مدارک اصالت، زمان تحویل و سطح خدمات پس از فروش هماهنگ باشد. برای این گروه محصول، برندها/سازندگان زیر معمولاً در بازار صنعتی یا وندورلیستهای پروژهای قابل بررسی هستند: Siemens، ABB، Schneider Electric، Iran Transfo. ذکر این نامها به معنی موجودی دائمی یا تأیید همه مدلها نیست؛ هر سفارش باید با Datasheet و مدارک همان پروژه کنترل شود.
کاربردهای صنعتی و مرزهای استفاده
کاربردهای زیر برای ترانسفورماتور توزیع و قدرت رایج هستند، اما همین محصول در هر سرویس رفتار متفاوتی دارد. اگر ترانسفورماتور توزیع و قدرت در واحد پتروشیمی، کارخانه فولاد یا پکیج Utility استفاده شود، معیارهایی مانند متریال، برند، تست و زمان تحویل باید متناسب با همان محیط بازتعریف شود.
- پست برق کارخانه
- تغذیه MCC و Switchgear
- تبدیل ولتاژ شبکه داخلی
- جایگزینی ترانس فرسوده
دادههایی که RFQ را قابل قیمتگذاری میکند
اگر این دادهها از ابتدا کامل باشند، زمان رفتوبرگشت فنی کم میشود و پیشنهادها دقیقتر و قابل مقایسهتر خواهند بود.
- Power، HV/LV Voltage و Frequency
- Vector Group و Impedance
- Cooling، Tap و Loss Limit
- Indoor/Outdoor و Accessories
| نام محصول | ترانسفورماتور توزیع و قدرت / Power and Distribution Transformer |
|---|---|
| خوشه سئو | برق صنعتی |
| نقطه تصمیم خرید | تطبیق استاندارد، برند، متریال، مدارک و زمان تحویل با نیاز پروژه |
| مسیر تبدیل | مطالعه فنی ← مشاهده برندها و استانداردها ← ثبت RFQ ← ارزیابی مهندسی فروش |
مدارک و کنترل کیفیت پیش از تحویل
در خرید پروژهای، تحویل فیزیکی کالا بدون مدارک قابل ردیابی کافی نیست. مدارک زیر باید قبل از حمل یا حداکثر هنگام تحویل کنترل شوند:
- Routine Test Report
- GA Drawing و Nameplate
- Oil Test در ترانس روغنی
- Manual و Packing
در سفارشهای حساس، بهتر است قبل از صدور PO یک جدول Technical Compliance تهیه شود. در این جدول، هر بند دیتاشیت با پیشنهاد فروشنده مقایسه میشود و موارد انحرافی قبل از پرداخت یا حمل مشخص میگردد. این کار برای ترانسفورماتور توزیع و قدرت بهخصوص زمانی مهم است که چند برند یا چند کشور سازنده همزمان پیشنهاد داده شدهاند.
خطاهای رایج که باعث خرید نامطمئن میشوند
- انتخاب توان بدون رشد بار
- نادیده گرفتن Impedance
- Vector Group اشتباه
- مقایسه بدون توجه به تلفات
در خرید ترانسفورماتور توزیع و قدرت بخش زیادی از اختلاف قیمت از همین جزئیات ناشی میشود. پیشنهادی که برای ترانسفورماتور توزیع و قدرت مدارک کامل، تست معتبر و برند قابل ردیابی ارائه میکند، با پیشنهادی که فقط نام کلی محصول را نوشته است همسطح نیست و نباید صرفاً عددی مقایسه شود.
نحوه ارزیابی برند و پیشنهاد فنی
برندهای مطرح معمولاً مزیتهایی مثل دیتاشیت دقیقتر، قطعات یدکی قابل پیگیریتر، تستهای استانداردتر و سابقه نصب در پروژههای مشابه دارند. با این حال، حتی برند شناختهشده نیز بدون تطبیق مدل و مدارک کافی نیست. برای ترانسفورماتور توزیع و قدرت، نام برند باید کنار Model/Type، کشور ساخت، گواهیها، Lead Time و شرایط تأمین قطعات بررسی شود.
در بازار ایران، ترانسفورماتور توزیع و قدرت ممکن است با چند سطح کیفیت، چند منشأ تأمین و چند نوع مدرک عرضه شود. پیشنهاد فنی باید روشن کند کالای پیشنهادی Original است یا معادل، چه تستهایی برای همین ترانسفورماتور توزیع و قدرت انجام شده، بستهبندی چگونه است و در صورت نیاز به TPI چه Hold Pointهایی قابل اجراست.
راهنمای عمیق انتخاب ترانسفورماتور بر اساس بار، تلفات و بهرهبرداری
در ترانسفورماتور، قیمت خرید اولیه فقط بخشی از هزینه واقعی است. تلفات بیباری و بارداری در طول عمر تجهیز میتواند از اختلاف قیمت اولیه چند پیشنهاد بیشتر شود. برای بهرهبردار، راندمان، دمای کاری، سطح صدا، امکان سرویس، کیفیت روغن و دسترسی به Tap Changer اهمیت عملیاتی دارد. بنابراین در RFQ باید علاوه بر kVA/MVA، تلفات تضمینی و روش تست هم ذکر شود.
Vector Group، درصد امپدانس، نوع خنککاری و Tap Range باید با شبکه سایت هماهنگ باشد. امپدانس روی سطح اتصال کوتاه پاییندست و افت ولتاژ اثر دارد. Vector Group روی موازیکردن ترانسها و سازگاری با شبکه مهم است. در محیطهای داخلی یا حساس، Dry Type Cast Resin ممکن است از نظر ایمنی آتش و نگهداری مناسبتر باشد، اما محدودیت حرارتی و هزینه خود را دارد.
در مقایسه سازندگان، باید Routine Test، Type Test، Temperature Rise، Oil Test، Partial Discharge در صورت نیاز، کیفیت Core و Winding و امکانات حفاظتی مثل Buchholz، OTI، WTI و Pressure Relief Device بررسی شود. برند یا سازنده معتبر بدون گزارش تست کامل برای پروژه صنعتی کافی نیست.
استعلام پروژهای برای ترانسفورماتور توزیع و قدرت
اگر دیتاشیت کامل ندارید، اطلاعات موجود را ارسال کنید؛ موارد ابهام فنی قبل از قیمتگیری مشخص میشود.
ثبت RFQ این محصول ←مطالب مرتبط برای تصمیم بهتر
پرسشهای متداول
آرایش اتصال و اختلاف فاز سیمپیچها را مشخص میکند.
در طول عمر تجهیز، هزینه انرژی تلفات میتواند بسیار زیاد شود.
در فضاهای داخلی یا جایی که ریسک روغن/آتش باید کمتر شود.
جمعبندی خرید
خرید مطمئن ترانسفورماتور توزیع و قدرت یعنی محصولی انتخاب شود که هم از نظر فنی با سرویس هماهنگ است، هم مدارک آن قابل دفاع است و هم مسیر تأمین آن با زمانبندی پروژه سازگار است. اگر استاندارد، برند، متریال و تستها از ابتدا شفاف باشند، ریسک رد شدن کالا در بازرسی یا مشکل در راهاندازی بسیار کمتر میشود.
برای ترانسفورماتور توزیع و قدرت پیشنهاد میشود قبل از مقایسه قیمت، پیشنهادها از نظر استاندارد، برند، متریال، مدارک و تست همسطح شوند. بعد از این مرحله است که قیمت، زمان تحویل و شرایط تجاری معنا پیدا میکند و تیم پیشرو تجهیز فرتاک میتواند موارد ناقص RFQ را پیش از خرید مشخص کند.
در مرحله نصب ترانسفورماتور توزیع و قدرت، محدودیتهای دسترسی، جهت جریان یا جهت کابلکشی، فضای سرویس و امکان تعمیرات باید قبل از حمل بررسی شود. بسیاری از مشکلات نصب بهدلیل اشتباه در همین جزئیات رخ میدهد، نه بهدلیل اصل محصول.
برای پروژههای دارای Vendor List، اگر ترانسفورماتور توزیع و قدرت با برند جایگزین پیشنهاد میشود، بهتر است این جایگزینی از ابتدا بهصورت رسمی Clarify شود. اگر جایگزین فنی ترانسفورماتور توزیع و قدرت پس از خرید مطرح شود، ممکن است تأیید کارفرما زمانبر شود و تحویل پروژه را عقب بیندازد.
در صورتی که ترانسفورماتور توزیع و قدرت برای نقطهای با ریسک ایمنی یا توقف تولید انتخاب میشود، توصیه میشود هزینه مالکیت، قطعه یدکی، مدارک تست و سابقه سازنده بیشتر از اختلاف قیمت اولیه وزندهی شود.
در ارزیابی نهایی ترانسفورماتور توزیع و قدرت، بهتر است یک سناریوی حداقلی، یک سناریوی نرمال و یک سناریوی بحرانی تعریف شود. در سناریوی حداقلی فقط عملکرد پایه بررسی میشود؛ در سناریوی نرمال، شرایط کاری واقعی و مدارک پروژه ملاک قرار میگیرد؛ و در سناریوی بحرانی، پیامد خرابی، توقف تولید، ایمنی و زمان تامین قطعه یدکی وزن بیشتری میگیرد. این تفکیک باعث میشود انتخاب برند و سطح تست برای ترانسفورماتور توزیع و قدرت منطقیتر باشد.
برای ترانسفورماتور توزیع و قدرت، پیشنهاد فروشنده باید نشان دهد کدام بندها دقیقاً مطابق استعلام است و کدام بندها Deviate شدهاند. اگر فروشنده از ابتدا انحرافها را روشن نکند، ممکن است اختلاف در مرحله بازرسی یا نصب آشکار شود. به همین دلیل توصیه میشود کنار قیمت، یک Technical Deviation List و یک Commercial Deviation List نیز درخواست شود.
در پروژههای EPC، زمان تحویل ترانسفورماتور توزیع و قدرت فقط زمان ساخت یا آمادهسازی کالا نیست. زمان صدور مدارک، بررسی کارفرما، انجام تست، رفع کامنت، بستهبندی، حمل، ترخیص و تحویل سایت هم باید دیده شود. وقتی تجهیز در مسیر بحرانی پروژه قرار دارد، کوتاهترین Lead Time واقعی معمولاً از کمترین قیمت مهمتر است.
اگر قرار است ترانسفورماتور توزیع و قدرت از برند جایگزین تامین شود، معادلسازی باید روی مدل، استاندارد، متریال، ابعاد اتصال، تستها، گواهیها و سابقه کاربرد انجام شود. صرفاً مشابه بودن نام یا ظاهر محصول برای پذیرش فنی کافی نیست و ممکن است در Vendor Approval یا Final Inspection مشکل ایجاد کند.
