راهنمای کاربردی برای تصمیمگیری
این صفحه برای خرید، طراحی، نصب، بهرهبرداری و بازرسی بویلر واترتیوب صنعتی نوشته شده است. هدف این است که پیش از ارسال RFQ، استاندارد، محدوده تامین، مدارک، خطاهای رایج و معیار پذیرش روشن باشد.
واترتیوب چه زمانی انتخاب میشود؟

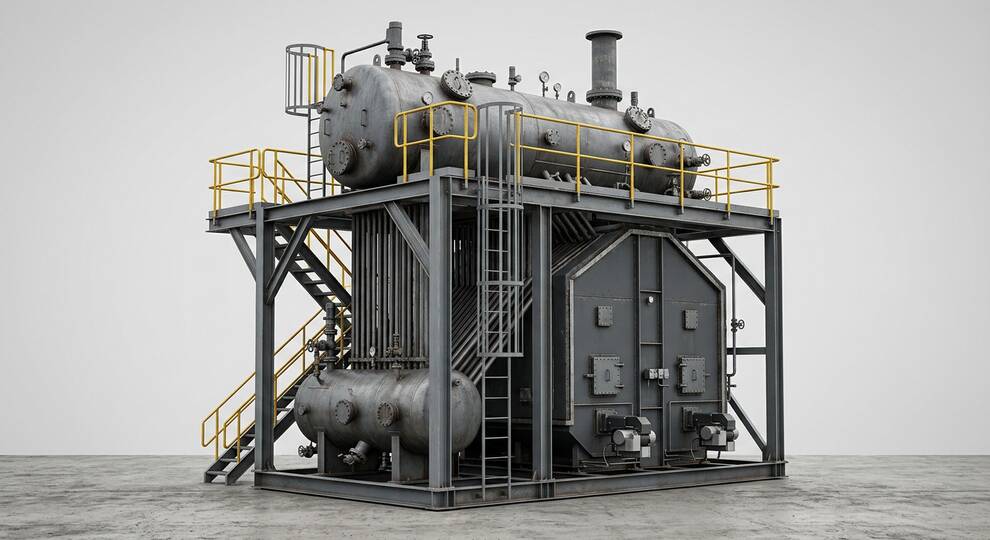

بویلر واترتیوب برای فشار، دما و ظرفیت بالاتر مناسب است. در این طراحی، آب داخل تیوبها و گاز داغ در اطراف آنها جریان دارد؛ بنابراین تحمل فشار بالا و پاسخ دینامیکی بهتر نسبت به فایرتیوب ممکن میشود. نیروگاهها، پالایشگاهها، پتروشیمیها و واحدهای بزرگ بخار معمولاً در ظرفیتهای بالا به واترتیوب نیاز دارند.
Drum، Circulation و Tube Bank
طراحی Drum، Downcomer، Riser و Circulation روی پایداری تولید بخار اثر دارد. Natural Circulation، Forced Circulation یا Once-through هرکدام منطق خاص خود را دارند. Tube Bank و Header باید از نظر انبساط حرارتی، تمیزکاری، رسوب و دسترسی بازرسی بررسی شوند. کیفیت ساخت جوشها در واترتیوب اهمیت بسیار بالایی دارد.
Superheater، Economizer و راندمان
برای بخار سوپرهیت، Superheater و کنترل دمای بخار اهمیت دارد. Economizer با بازیافت حرارت دود، راندمان را افزایش میدهد اما به کیفیت آب و نقطه شبنم اسیدی وابسته است. Air Preheater و کنترل O2 دود نیز میتواند مصرف سوخت را کم کند. انتخاب این تجهیزات باید با سوخت، بار و محدودیت آلایندگی هماهنگ باشد.
آب بویلر و شیمی
در واترتیوب، کیفیت آب بسیار حساستر است. TDS، سیلیکا، اکسیژن، pH، Conductivity و فسفات/آمین باید کنترل شود. Blowdown، Sampling، Chemical Dosing و Deaerator باید در طراحی دیده شود. خطای شیمی آب میتواند باعث رسوب، خوردگی، Foaming یا Carryover و خرابی تیوبها شود.
کنترل احتراق و ایمنی
Burner Management، Purge، Flame Scanner، Tripهای فشار، سطح درام، Draft، Fan و Fuel Shutoff باید دقیق طراحی شود. در بویلرهای بزرگ، FD/ID Fan، کنترل Draft و O2 Trim برای پایداری احتراق مهم است. Cause & Effect و Interlockها باید قبل از FAT و Commissioning کاملاً مشخص باشد.
بازرسی و مدارک
MDR بویلر واترتیوب باید شامل مدارک متریال، WPS/PQR، Welder Qualification، NDT، PWHT در صورت نیاز، Hydrotest، Tube Expansion/Welding Records و گزارشهای ابعادی باشد. بدون این مدارک، تحویل پروژه و بهرهبرداری قانونی با ریسک جدی روبهرو میشود.
مقایسه سازندگان
در مقایسه Babcock & Wilcox، Mitsubishi Power، Thermax یا سازندگان تأییدشده، تجربه طراحی حرارتی، کیفیت ساخت Pressure Part، کنترل احتراق، خدمات Commissioning، قطعات یدکی و پشتیبانی بهرهبرداری اهمیت دارد. بویلر واترتیوب یک تجهیز سفارشی است و فقط قیمت خرید معیار کافی نیست.
برندها و سازندگان قابل بررسی
- Babcock & Wilcox
- Mitsubishi Power
- Thermax
- John Cockerill
- Babcock Wanson
- سازندگان بویلر واترتیوب تاییدشده پروژه
استانداردهای مهم
- ASME Section I برای Power Boilers
- ASME Section IX برای جوشکاری قطعات تحت فشار
- ASME B31.1 برای Power Piping مرتبط
- استانداردهای NDT و Hydrotest طبق ITP
- NFPA 85 برای Boiler and Combustion Systems Hazards در پروژههای مربوط
- الزامات کنترل آب بویلر و کیفیت بخار طبق سازنده/پروژه
دادههای لازم برای RFQ
- Steam Capacity، Pressure، Temperature و Superheat
- Fuel Type و Emission Limits
- Water Chemistry و Feedwater System
- ASME Section I و ITP/MDR Requirement
- Burner/BMS، Fans، Economizer و Superheater Scope
- Erection، Commissioning و Training Scope
خطاهای رایج خرید
- انتخاب واترتیوب بدون برنامه آب و شیمی مناسب
- بیتوجهی به کنترل سطح درام و Tripها
- حذف Economizer بدون تحلیل راندمان
- نداشتن MDR کامل
- کماهمیت دیدن Commissioning و آموزش اپراتور
ثبت RFQ برای بویلر واترتیوب صنعتی
ثبت RFQ این محصول ←مطالب مرتبط
پرسشهای متداول
در واترتیوب آب داخل تیوبهاست و برای فشار/ظرفیت بالاتر مناسبتر است؛ فایرتیوب برای پکیجهای کوچکتر سادهتر است.
بسیار مهم؛ رسوب یا خوردگی در تیوبها میتواند خرابی جدی و توقف طولانی ایجاد کند.
پرونده مدارک ساخت، متریال، جوش، تست و بازرسی Pressure Parts بویلر است.
جمعبندی: انتخاب مطمئن بویلر واترتیوب صنعتی زمانی انجام میشود که کاربرد واقعی، استاندارد، مدارک، برند قابل قبول، الزامات نصب و روش پذیرش از ابتدا روشن باشد.
انتخاب و محدوده کاربرد برای بویلر واترتیوب
- تعریف service و operating case واقعی پیش از استعلام.
- درخواست مدارک فنی و تستها در متن RFQ، نه پس از تحویل.
- کنترل accessory، ابزار نصب و spare در BOM مستقل.
- ثبت اختلافهای فنی در deviation list و اخذ تأیید کتبی.
- نگهداری نتایج SAT/commissioning در پرونده پروژه.
نصب و راهاندازی برای بویلر واترتیوب
در این بخش تمرکز روی شرایط نصب واقعی، interfaceهای سایت و آزمونهای راهاندازی است. برای بویلر واترتیوب، تصمیم خرید باید بر پایه دادههای اختصاصی همان تجهیز گرفته شود. دادههای کلیدی این صفحه شامل ظرفیت بخار بالا، drum، circulation، superheater، economizer، burner و water treatment هستند و نبود هر کدام میتواند پیشنهادها را از حالت قابل مقایسه خارج کند. بنابراین RFQ باید قبل از ارسال توسط تیم فنی مرور شود و اگر اطلاعاتی مانند شرایط سرویس، متریال، ظرفیت، محدودیت نصب یا خروجیهای کنترلی نامشخص است، به عنوان open point در clarification ثبت گردد.
- تعریف service و operating case واقعی پیش از استعلام.
- درخواست مدارک فنی و تستها در متن RFQ، نه پس از تحویل.
- کنترل accessory، ابزار نصب و spare در BOM مستقل.
- ثبت اختلافهای فنی در deviation list و اخذ تأیید کتبی.
- نگهداری نتایج SAT/commissioning در پرونده پروژه.
مدارک و نگهداری برای بویلر واترتیوب
در این بخش تمرکز روی Data Book، spare، کالیبراسیون، تنظیمات و نگهداری بلندمدت است. برای بویلر واترتیوب، تصمیم خرید باید بر پایه دادههای اختصاصی همان تجهیز گرفته شود. دادههای کلیدی این صفحه شامل ظرفیت بخار بالا، drum، circulation، superheater، economizer، burner و water treatment هستند و نبود هر کدام میتواند پیشنهادها را از حالت قابل مقایسه خارج کند. بنابراین RFQ باید قبل از ارسال توسط تیم فنی مرور شود و اگر اطلاعاتی مانند شرایط سرویس، متریال، ظرفیت، محدودیت نصب یا خروجیهای کنترلی نامشخص است، به عنوان open point در clarification ثبت گردد.
- تعریف service و operating case واقعی پیش از استعلام.
- درخواست مدارک فنی و تستها در متن RFQ، نه پس از تحویل.
- کنترل accessory، ابزار نصب و spare در BOM مستقل.
- ثبت اختلافهای فنی در deviation list و اخذ تأیید کتبی.
- نگهداری نتایج SAT/commissioning در پرونده پروژه.
کنترل ریسک پروژه برای بویلر واترتیوب
در این بخش تمرکز روی خطاهای پرتکرار خرید، بازرسی و پذیرش نهایی است. برای بویلر واترتیوب، تصمیم خرید باید بر پایه دادههای اختصاصی همان تجهیز گرفته شود. دادههای کلیدی این صفحه شامل ظرفیت بخار بالا، drum، circulation، superheater، economizer، burner و water treatment هستند و نبود هر کدام میتواند پیشنهادها را از حالت قابل مقایسه خارج کند. بنابراین RFQ باید قبل از ارسال توسط تیم فنی مرور شود و اگر اطلاعاتی مانند شرایط سرویس، متریال، ظرفیت، محدودیت نصب یا خروجیهای کنترلی نامشخص است، به عنوان open point در clarification ثبت گردد.
- تعریف service و operating case واقعی پیش از استعلام.
- درخواست مدارک فنی و تستها در متن RFQ، نه پس از تحویل.
- کنترل accessory، ابزار نصب و spare در BOM مستقل.
- ثبت اختلافهای فنی در deviation list و اخذ تأیید کتبی.
- نگهداری نتایج SAT/commissioning در پرونده پروژه.
انتخاب و محدوده کاربرد برای بویلر واترتیوب
در ارزیابی پیشنهادها، مدارک مورد انتظار باید از ابتدا به فروشنده اعلام شود. برای بویلر واترتیوب مدارکی مانند ASME Section I، NDT، hydrotest، ITP، WPS/PQR و safety valve cert نقش اصلی در پذیرش دارند. این مدارک باید با tag، serial، model code یا heat number همان کالای تحویلی قابل ردیابی باشند. مدرک عمومی یا کاتالوگ به تنهایی برای تحویل پروژهای کافی نیست، زیرا نشان نمیدهد کالای واقعی همان مشخصات و همان آزمونهای مورد انتظار را دارد.
ریسکهایی مانند رسوب tube، نوسان سطح drum، overheating، کنترل احتراق و کیفیت آب ضعیف زمانی کاهش مییابند که خرید، مهندسی، کنترل کیفیت و بهرهبرداری یک معیار پذیرش مشترک داشته باشند. برای بویلر واترتیوب بهتر است یک جدول کوتاه TBE تهیه شود که در آن گزینههای پیشنهادی از نظر استاندارد، ظرفیت، متریال، accessory، مدارک، تست، نصب و قطعات یدکی مقایسه شوند. اگر فروشنده جایگزین فنی پیشنهاد میکند، تفاوتها باید کتبی و قابل بررسی باشند، نه صرفاً در توضیح شفاهی فروشنده.
در زمان تحویل و راهاندازی، بویلر واترتیوب باید در شرایط واقعی سایت کنترل شود. این کنترل میتواند شامل بررسی پلاک، marking، ابعاد، سیگنال، فشار، دما، دبی، لرزش، نشتی، عملکرد alarm یا هر شاخص متناسب با همان تجهیز باشد. نتیجه تست اولیه، تنظیمات نهایی، قطعات یدکی و هر تغییر as-built باید در Data Book ثبت شود. این کار باعث میشود خریدهای بعدی و نگهداری تجهیز با داده قابل ردیابی انجام شود.
- تعریف service و operating case واقعی پیش از استعلام.
- درخواست مدارک فنی و تستها در متن RFQ، نه پس از تحویل.
- کنترل accessory، ابزار نصب و spare در BOM مستقل.
- ثبت اختلافهای فنی در deviation list و اخذ تأیید کتبی.
- نگهداری نتایج SAT/commissioning در پرونده پروژه.
نصب و راهاندازی برای بویلر واترتیوب
- تعریف service و operating case واقعی پیش از استعلام.
- درخواست مدارک فنی و تستها در متن RFQ، نه پس از تحویل.
- کنترل accessory، ابزار نصب و spare در BOM مستقل.
- ثبت اختلافهای فنی در deviation list و اخذ تأیید کتبی.
- نگهداری نتایج SAT/commissioning در پرونده پروژه.
تکمیل نهایی معیار خرید و نگهداری بویلر واترتیوب
برای تکمیل عمق فنی این صفحه، لازم است بویلر واترتیوب در چرخه کامل خرید تا بهرهبرداری دیده شود. دادههای کلیدی مانند ظرفیت بخار بالا، drum، circulation، superheater، economizer، burner و water treatment باید در RFQ، پیشنهاد فروشنده، مدارک تحویل و برنامه نگهداری یکسان باشند. اگر در هر مرحله یک نام یا عدد متفاوت ثبت شود، تیم سایت در زمان نصب یا تعمیرات با ابهام روبهرو میشود. بنابراین بهتر است نسخه نهایی دیتاشیت، مدارک ASME Section I، NDT، hydrotest، ITP، WPS/PQR و safety valve cert، نتیجه تست یا commissioning و فهرست قطعات یدکی در Data Book نگهداری شود. این کنترل ساده ریسکهایی مانند رسوب tube، نوسان سطح drum، overheating، کنترل احتراق و کیفیت آب ضعیف را کاهش میدهد و باعث میشود خرید بعدی بر اساس تجربه واقعی پروژه انجام شود، نه صرفاً عنوان کالا یا حافظه افراد.
ثبت نهایی تجربه بهرهبرداری بویلر واترتیوب
برای بویلر واترتیوب، نتیجه نصب و راهاندازی باید با همان معیارهای فنی صفحه ثبت شود؛ یعنی وضعیت ظرفیت بخار بالا، drum، circulation، superheater، economizer، burner و water treatment، کامل بودن مدارک ASME Section I، NDT، hydrotest، ITP، WPS/PQR و safety valve cert و رخدادهای مرتبط با رسوب tube، نوسان سطح drum، overheating، کنترل احتراق و کیفیت آب ضعیف در گزارش تحویل باقی بماند. این ثبت، تجربه پروژه را به خرید بعدی منتقل میکند و از تکرار خطاهای مشابه در سفارشهای آینده جلوگیری میکند.
