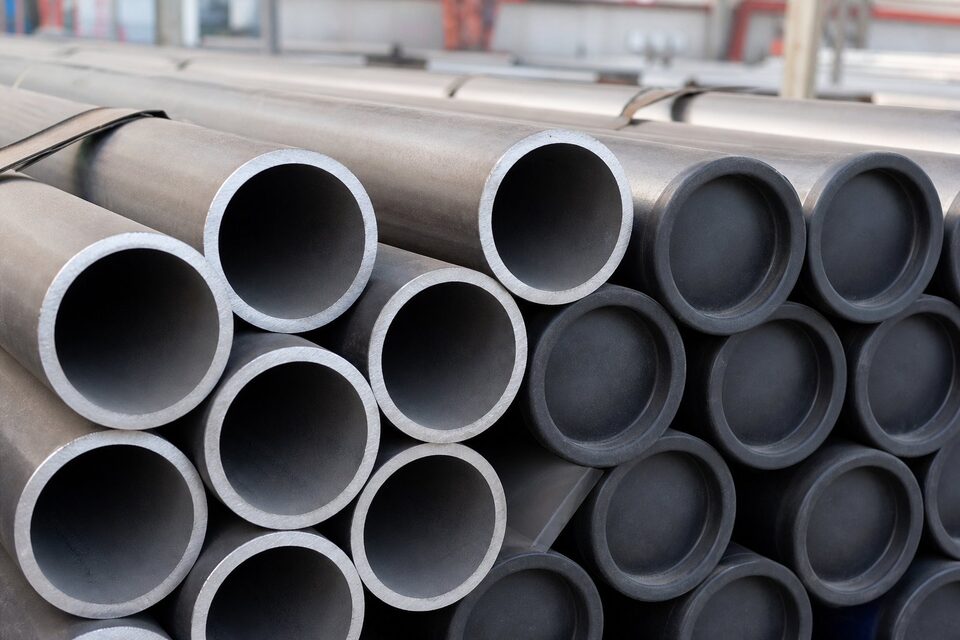

لوله مانیسمان چیست و چرا اهمیت دارد؟
لوله بدون درز از بیلت جامد فولادی و بدون هیچگونه جوشکاری طولی تولید میشود. نتیجه، ساختاری یکپارچه با خواص یکنواخت در سراسر محیط لوله است. در سرویسهای پرفشار، دمای بالا یا سیالات حساس، نبود درز جوش یک مزیت ذاتی محسوب میشود؛ زیرا درز جوش همواره یک ناحیه با ریزساختار متفاوت و نیازمند بازرسی ویژه است.
فرآیندهای تولید
- نورد مورب (سوراخکاری): بیلت گرم با سنبه مرکزی سوراخ و به پوسته توخالی تبدیل میشود؛ رایجترین روش.
- نورد با سنبه متحرک: پوسته توخالی روی سنبه بلند نورد و ضخامت و قطر آن کنترل میشود.
- اکستروژن: برای آلیاژهای دیرکار و سایزهای خاص با فشار هیدرولیک بالا.
- کشش سرد: برای دقت ابعادی بالا، سطح بهتر و خواص مکانیکی دقیقتر در سایزهای کوچک.
- پس از شکلدهی، عملیات حرارتی مناسب (نرمالایز یا کوئنچ-تمپر بسته به گرید) انجام و تستهای نهایی اعمال میشود.
استانداردهای رایج
| استاندارد | کاربرد | توضیح |
|---|---|---|
| لوله کربنی بدون درز برای دمای بالا | خطوط فرایندی و بخار | پرکاربردترین گرید کربنی |
| لوله کربنی برای کاربری عمومی | خطوط عمومی و تاسیسات | اقتصادیترین انتخاب |
| لوله آلیاژی بدون درز | دمای بالا و فشار قوی | گریدهای کروم-مولیبدن |
| لوله کربنی دمای پایین | سرویسهای زیر صفر | با تست ضربه |
| لوله خط انتقال بدون درز | خطوط انتقال نفت و گاز | با گریدهای مختلف |
| لوله استنلس بدون درز | سرویس خورنده | گریدهای استنلس رایج |
انتخاب استاندارد باید با دمای طراحی، فشار و ماهیت سیال هماهنگ باشد.
مقایسه با لوله درزدار
| معیار | بدون درز | درزدار |
|---|---|---|
| یکنواختی خواص | کامل در سراسر محیط | محدود به ناحیه درز و فلز جوش |
| تحمل فشار | بالاتر در ضخامت مشابه | وابسته به کیفیت بازرسی درز |
| محدوده سایز | معمولاً تا ۲۴ اینچ | تا قطرهای بسیار بزرگ |
| هزینه | بالاتر در قطرهای بزرگ | اقتصادیتر در قطرهای بزرگ |
| زمان تحویل | معمولاً طولانیتر | معمولاً کوتاهتر |
برای سرویسهای حساس و فشار بالا، بدون درز انتخاب مطمئنتر است؛ برای قطرهای بزرگ عمومی، درزدار با بازرسی کامل توجیه دارد.
تستها و بازرسیهای رایج
- تست هیدرواستاتیک هر شاخه مطابق فرمول استاندارد مربوطه.
- تست غیرمخرب (التراسونیک یا جریان گردابی) برای صحت بدنه.
- تست تختشدن یا فلنجشدن برای ارزیابی انعطاف.
- کنترل ابعاد، ضخامت، بیضوی و صافی.
- بازرسی چشمی سطح و بررسی عیوب نوردی.
چکلیست استعلام خرید
- سایز اسمی و اسچول یا ضخامت دقیق دیواره.
- استاندارد ساخت و گرید.
- طول شاخه (تصادفی یا دوبرابر تصادفی).
- نوع انتها (پخدار یا ساده) و زاویه پخ.
- گواهی مواد نوع ۳٫۱ و شماره ذوب.
- در سرویسهای خاص: دمای طراحی، الزام تست ضربه یا محدودیت سختی.
انبارداری، حمل و آسیبهای رایج
کیفیت لوله مانیسمان فقط در کارخانه تعیین نمیشود؛ بخش قابل توجهی از مشکلات کیفی در زنجیره حمل و انبارداری رخ میدهد و در زمان نصب خود را نشان میدهد. لبههای آماده جوش، حساسترین بخش هر شاخهاند: ضربه، دفرمگی یا زنگزدگی لبه، در زمان جوشکاری به عیوب ریشه جوش و حتی توقف خط منجر میشود. به همین دلیل درپوشهای حفاظتی لبه باید از کارخانه تا لحظه نصب باقی بمانند و در بازرسی ورودی، وضعیت آنها کنترل شود. در انبارداری، لولهها باید روی چوبهای مناسب و به دور از تماس مستقیم با زمین و رطوبت دپو شوند؛ انبارش روی زمین خاکی، هم پوشش را آسیب میزند و هم ورود گل و رطوبت به داخل لوله را ممکن میسازد. جداسازی گریدها و مشخصههای مختلف با کد رنگی یا برچسب نیز از اختلاط ناخواسته جلوگیری میکند؛ اختلاط دو گرید مشابه در انبار، یکی از پرهزینهترین خطاهای ناخواسته است، چون کشف آن معمولا در بازرسیهای پیشرفته و دیرهنگام اتفاق میافتد. برای پروژههای بزرگ، ثبت وضعیت ظاهری هر محموله قبل از تخلیه و مقایسه آن با مدارک حمل، مرجع اصلی حل اختلاف با فروشنده و شرکت حمل خواهد بود و باید به صورت مستند انجام شود.
در پروژههایی که لولهها در محیطهای ساحلی یا صنعتی انبار میشوند، پوشش محافظ موقت و بازدیدهای هفتگی توصیه میشود؛ ترکیب رطوبت و آلایندههای صنعتی میتواند ظرف چند هفته زنگزدگی عمیقی ایجاد کند که تمیزکاری آن هزینه قابل توجهی دارد.
جمعبندی
لوله مانیسمان ستون فقرات خطوط پرفشار و حساس است. با مشخص کردن دقیق استاندارد، گرید، ابعاد و مدارک، خریدی مطمئن و قابل دفاع در بازرسی خواهید داشت.
سوالات رایج
چرا به لوله بدون درز «مانیسمان» گفته میشود؟
این اصطلاح از نام یک شرکت سازنده اروپایی گرفته شده که فرآیند نورد مورب را توسعه داد و در بازار ایران به نام عمومی لوله بدون درز تبدیل شده است. در مدارک رسمی باید از عنوان لوله بدون درز استفاده شود.
مزیت اصلی لوله بدون درز چیست؟
نبود درز جوش یعنی یکنواختی کامل خواص در محیط لوله و حذف نقطه ضعف احتمالی درز. این ویژگی تحمل فشار بالاتر، قابلیت اطمینان بیشتر در سرویسهای حساس و سهولت بازرسی را به همراه دارد.
بزرگترین سایز لوله بدون درز چقدر است؟
با فرآیندهای رایج نورد مورب معمولاً تا حدود ۲۴ اینچ و در فرآیندهای خاص بزرگتر نیز تولید میشود؛ برای قطرهای بزرگتر معمولاً از لوله درزجوش بازرسیشده استفاده میشود.
آیا لوله بدون درز همیشه گرانتر است؟
در سایزهای کوچک و ضخامتهای سنگین تفاوت قیمت کمتر است و با توجه به حذف ریسک درز، توجیه اقتصادی دارد؛ در قطرهای بزرگ، لوله درزجوش معمولاً اقتصادیتر است.
