جایگاه استاندارد ابعادی
این استاندارد، ابعاد لولههای فولادی جوشی و بدون درز کربنی و آلیاژی را از سایز یکهشتم اینچ تا صد اینچ پوشش میدهد و مرجع اصلی هماهنگی بین لوله، اتصالات و فلنجهاست. بدون این استاندارد، مونتاژ اجزای خط از سازندگان مختلف غیرممکن بود.
سایز اسمی و قطر خارجی
رابطه سایز اسمی و قطر خارجی دو بخش دارد: در سایزهای نیم تا سه و نیم اینچ، قطر خارجی عددی متفاوت و غیررند است؛ در سایزهای چهارده اینچ به بالا، قطر خارجی دقیقاً برابر عدد سایز اسمی بر حسب اینچ میشود. این قاعده در محاسبه وزن، انتخاب اتصال و طراحی ساپورت اهمیت مستقیم دارد.

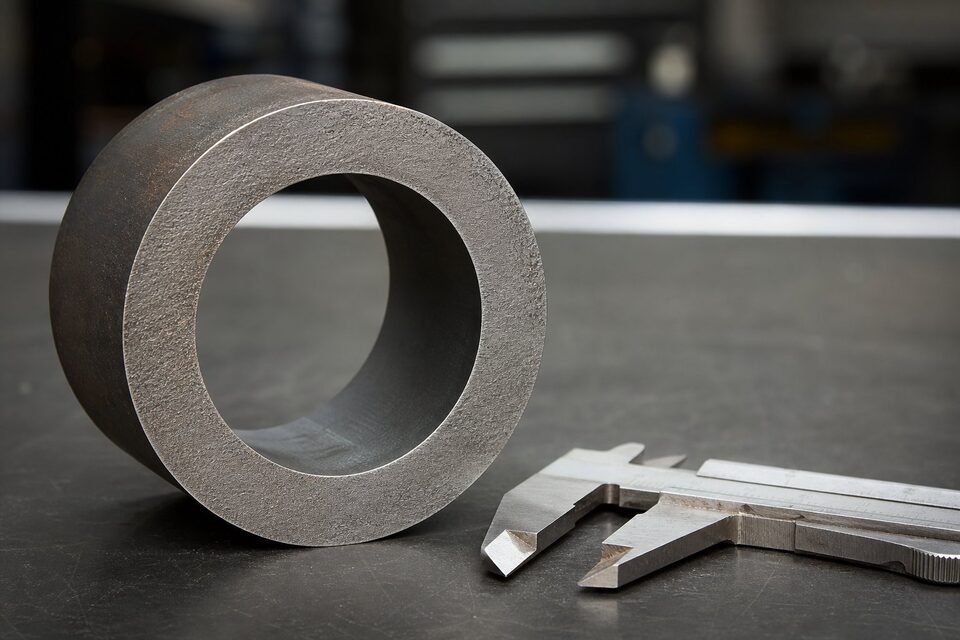

سریهای ضخامت دیواره
| سری | توضیح |
|---|---|
| ضخامتهای عددی | سری پنج، ده، بیست، سی، چهل، شصت، هشتاد، صد، صدوبیست، صدوچهل، صدوشصت |
| ضخامت استاندارد | معروف به استاندارد؛ در سایزهای تا ده اینچ برابر سری چهل |
| ضخامت زیاد | معروف به زیاد؛ در سایزهای تا هشت اینچ برابر سری هشتاد |
| ضخامت خیلی زیاد | معروف به دو ضربدر زیاد؛ ضخامت تاریخی برای سرویسهای سنگین |
برای جزئیات اعداد ضخامت در هر سایز، جدول اسچول را ببینید.
تلرانسهای ساخت
- ضخامت دیواره: در هیچ نقطهای نباید از هشتاد و هفت و نیم درصد ضخامت اسمی کمتر باشد.
- قطر خارجی: تلرانس مثبت و منفی محدود برای هر بازه سایز.
- بیضوی: محدودیت انحراف از دایره کامل، مهم برای مونتاژ جوشی.
- صافی و راستی: محدودیت خمیدگی برای شاخهها.
- طول: تلرانس طول شاخه متناسب با نوع سفارش.
نکات سفارشدهی
- سایز اسمی را همراه سری ضخامت یا ضخامت دقیق ذکر کنید.
- طول شاخه (تصادفی، دوبرابر تصادفی یا دقیق) را مشخص کنید.
- در صورت نیاز به ابعاد دقیقتر، تلرانسهای ویژه را در سفارش قید کنید.
- برای لوله استنلس، استاندارد ابعادی جداگانه و پسوند اس را در نظر بگیرید.
- گواهی مواد و نتایج تست را درخواست کنید.
قطر خارجی سایزهای رایج
| سایز اسمی | قطر خارجی (میلیمتر) | سایز اسمی | قطر خارجی (میلیمتر) |
|---|---|---|---|
| نیم اینچ | 21.3 | 4 اینچ | 114.3 |
| 3/4 اینچ | 26.7 | 6 اینچ | 168.3 |
| 1 اینچ | 33.4 | 8 اینچ | 219.1 |
| 2 اینچ | 60.3 | 10 اینچ | 273.0 |
| 3 اینچ | 88.9 | 12 اینچ | 323.8 |
از سایز چهارده اینچ به بالا، قطر خارجی برابر عدد سایز اسمی بر حسب اینچ است.
اشتباههای رایج در سفارش سایز و رده
سفارش لوله بر اساس استاندارد ابعادی، ساده به نظر میرسد اما چند اشتباه رایج دارد که هر سال دردسرهای قابل توجهی ایجاد میکنند. اولین اشتباه، خلط بین سایز اسمی و قطر خارجی است؛ برای سایزهای بزرگتر از چهارده اینچ، عدد اسمی دیگر با قطر خارجی برابر نیست و سفارش بر اساس فرض برابری، به تحویل کالای نادرست منجر میشود. دوم، ابهام در تعریف ضخامت است: استفاده از اصطلاحات قدیمی مانند ضخامت استاندارد بدون ذکر رده دقیق، در سفارشهای بینالمللی میتواند تفسیرهای متفاوتی ایجاد کند؛ ذکر صریح شماره رده یا ضخامت میلیمتری، این ابهام را حذف میکند. سوم، نادیده گرفتن تلرانسهای ساخت در طراحیهای حساس است؛ برای مثال در نقاطی که اتصال به تجهیزات خاص یا عبور از غلاف مطرح است، حداقل ضخامت واقعی با اعمال تلرانس منفی باید مبنا قرار گیرد، نه مقدار اسمی. چهارم، عدم توجه به تفاوت ردههای همعدد در مراجع مختلف است؛ یک شماره رده ممکن است در استانداردهای مختلف ضخامتهای متفاوتی داشته باشد و همیشه باید مرجع استاندارد به همراه نسخه آن ذکر شود. پنجم، مساله طول تحویل است: طولهای تصادفی حدود مشخصی دارند و اگر پروژه نیاز به طولهای ثابت دارد، باید از ابتدا قید شود. در سفارشهای ترکیبی با اتصالات، هماهنگی رده لوله با ضخامت اتصالات نیز اهمیت دارد تا در نقاط جوش، اختلاف ضخامت غیرمجاز ایجاد نشود. رویه حرفهای این است که سفارش لوله با یک برگه مشخصات کامل شامل استاندارد، گرید، سایز، رده، طول و الزامات خاص صادر و در بازرسی ورودی با همین برگه کنترل شود.
جمعبندی
استاندارد ابعادی، زبان مشترک لوله و اتصالات است؛ ذکر دقیق سایز، ضخامت و طول در استعلام، از ناهماهنگی در مونتاژ و دوبارهکاری در اجرا جلوگیری میکند.
سوالات رایج
چرا سایز اسمی با قطر خارجی فرق دارد؟
سایز اسمی یک نامگذاری تاریخی است و لزوماً برابر هیچ بعد فیزیکی نیست. در سایزهای کوچک و متوسط، قطر خارجی عددی متفاوت از سایز اسمی است؛ از سایز چهارده اینچ به بالا، قطر خارجی با سایز اسمی برابر میشود.
ضخامت دیواره چطور تعیین میشود؟
یا با انتخاب از سریهای استاندارد (مانند دو جدول و سه جدول) یا با ذکر ضخامت دقیق. در سفارشهای مهندسی، ذکر اسچول یا ضخامت دقیق الزامی است؛ عدد سایز به تنهایی کافی نیست.
تلرانس ضخامت دیواره چقدر است؟
در نقاط بحرانی، ضخامت نباید از هشتاد و هفت و نیم درصد ضخامت اسمی کمتر شود. این قاعده برای لوله و اتصالات، مبنای پذیرش بازرسی است.
آیا ابعاد لوله کربنی و استنلس یکسان است؟
قطرهای خارجی یکسان هستند اما سریهای ضخامت متفاوتاند؛ ابعاد لوله استنلس با استاندارد جداگانه و پسوند اس تعریف میشود و برخی ضخامتها در آن کمتر است.
