راهنمای کاربردی برای تصمیمگیری
این صفحه برای خرید، طراحی، نصب، بهرهبرداری و بازرسی ترانسمیتر سطح دیسپلیسری نوشته شده است. هدف این است که کاربر محصول بداند در RFQ، ساخت، تست، راهاندازی و نگهداری چه مواردی واقعاً تعیینکننده هستند.

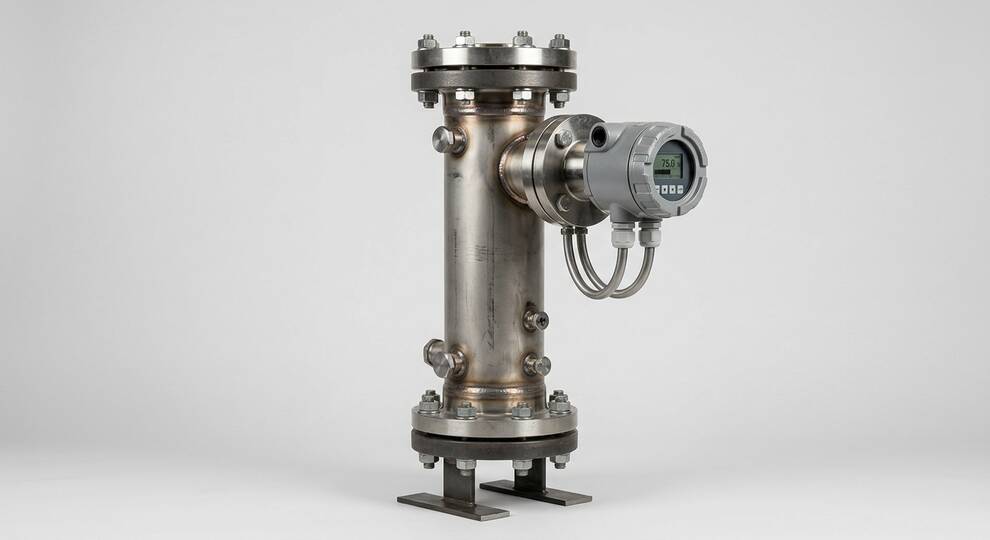

دیسپلیسر چگونه سطح را اندازه میگیرد؟
ترانسمیتر دیسپلیسری بر پایه نیروی شناوری کار میکند. یک جسم غوطهور یا Displacer درون سیال قرار میگیرد و با تغییر سطح، وزن ظاهری آن تغییر میکند. این تغییر نیرو از طریق Lever و Torque Tube یا سیستم Force Balance به ترانسمیتر منتقل میشود و به سیگنال 4-20mA یا دیجیتال تبدیل میگردد. برخلاف رادار یا التراسونیک، این روش با چگالی سیال ارتباط مستقیم دارد و باید با داده واقعی فرایند کالیبره شود.
چه زمانی Displacer انتخاب میشود؟
دیسپلیسر در مخازن تحت فشار، سرویسهای دمای بالا، Interface Measurement و جاهایی که استفاده از رادار یا DP دشوار است کاربرد دارد. برای اندازهگیری Interface بین دو مایع مثل آب و هیدروکربن، اختلاف چگالی تعیینکننده است. اگر چگالی دو فاز نزدیک باشد، حساسیت اندازهگیری کاهش مییابد. در سرویسهایی با Foam شدید یا آشفتگی سطح، دیسپلیسر در Cage خارجی میتواند پایدارتر از برخی تکنولوژیهای بدون تماس باشد.
Cage Type یا Internal Mounting
در Cage Type، دیسپلیسر داخل یک محفظه خارجی نصب میشود که به مخزن وصل است. این روش امکان ایزولاسیون، تعمیر و کالیبراسیون آسانتر را میدهد، اما باید از گرفتگی نازلها، اختلاف دما و رسوب داخل Cage جلوگیری شود. نصب داخلی مستقیم، قطعات کمتری دارد اما تعمیرات آن نیازمند بازکردن مخزن یا توقف بیشتر است. انتخاب روش نصب باید با Layout، دسترسی و برنامه تعمیرات هماهنگ باشد.
چگالی و کالیبراسیون
برای خرید و کالیبراسیون، چگالی سیال در دمای کاری باید مشخص باشد. اگر چگالی در بهرهبرداری تغییر کند، خروجی دیسپلیسر دچار خطا میشود. برای Interface، چگالی هر دو فاز و محدوده تغییرات آنها لازم است. در کالیبراسیون خشک، وزن معادل یا ابزار شبیهسازی نیروی شناوری استفاده میشود؛ اما برای دقت واقعی، کالیبراسیون با شرایط نزدیک به فرایند بهتر است.
متریال و فشار/دما
Displacer، Cage، Torque Tube و Flange باید با فشار، دما و خوردگی سیال سازگار باشند. SS316، Hastelloy، Monel یا متریالهای خاص ممکن است لازم شود. در سرویس ترش، NACE و Hardness اهمیت دارد. اگر سیال رسوبگذار یا چسبنده باشد، سطح Displacer و فضای Cage باید طوری انتخاب شود که گیرکردن یا اصطکاک ایجاد نشود.
محدودیتها و نگهداری
دیسپلیسر قطعه مکانیکی دارد و در برابر رسوب، چسبندگی، خوردگی، تغییر چگالی و لرزش حساس است. اگر Torque Tube آسیب ببیند یا اصطکاک در Linkage ایجاد شود، خروجی Drift میکند. بازرسی دورهای Cage، تمیزکاری، کنترل Zero/Span و بررسی نشتی اتصالات باید در برنامه نگهداری باشد. برای سرویسهای بحرانی، نگهداری قطعه یدکی Torque Tube یا Transmitter Head مفید است.
مقایسه برندها
در مقایسه Fisher/Emerson، Masoneilan، Magnetrol، Yokogawa یا سایر سازندگان باید Range، چگالی طراحی، Pressure Rating، متریال، نوع Cage، گواهی Ex، خروجی HART و روش کالیبراسیون بررسی شود. نام برند بهتنهایی کافی نیست؛ مدل دقیق و سازگاری با چگالی و شرایط فرایندی مهمتر است.
برندها و سازندگان قابل بررسی
- Fisher / Emerson Level-Trol
- Masoneilan / Baker Hughes
- Magnetrol
- Yokogawa
- KROHNE در برخی راهکارهای سطح
- سازندگان Level Instrument دارای تجربه سرویس فشار و دما
استانداردهای مهم
- استانداردهای سازنده برای Torque Tube و Displacer Sizing
- ASME B16.5 برای فلنجها و اتصال Chamber/Cage
- NACE MR0175 در سرویس ترش یا H2S
- IEC 60079 / ATEX / IECEx برای نصب در Hazardous Area
- HART یا Fieldbus در ترانسمیترهای هوشمند در صورت نیاز
- استانداردهای کالیبراسیون و تست فشار Cage/Chamber طبق پروژه
دادههای لازم برای RFQ
- Level یا Interface Service
- Density هر فاز و Temperature/Pressure
- Cage Type، Connection و Rating
- Displacer Length و Measuring Range
- Material، NACE و Ex Requirement
- Output، HART/Fieldbus و Calibration Method
خطاهای رایج خرید
- ذکر نکردن چگالی واقعی سیال
- استفاده برای Interface با اختلاف چگالی بسیار کم
- نادیده گرفتن رسوب یا چسبندگی داخل Cage
- انتخاب متریال نامناسب برای سیال خورنده
- کالیبراسیون بدون توجه به دمای کاری و تغییر چگالی
ثبت RFQ برای ترانسمیتر سطح دیسپلیسری
ثبت RFQ این محصول ←مطالب مرتبط
پرسشهای متداول
بله، اگر اختلاف چگالی دو فاز کافی و پایدار باشد.
چون اصل اندازهگیری بر نیروی شناوری است و نیروی شناوری تابع چگالی سیال است.
ایزولاسیون و تعمیرات را آسانتر میکند، اما نیاز به جلوگیری از گرفتگی و رسوب دارد.
جمعبندی: انتخاب مطمئن ترانسمیتر سطح دیسپلیسری زمانی انجام میشود که کاربرد واقعی، استاندارد، مدارک، برند قابل قبول، الزامات نصب و روش پذیرش از ابتدا روشن باشد.
Displacer Level Transmitter؛ انتخاب بر اساس چگالی، شناوری و شرایط مخزن
ترانسمیتر سطح دیسپلیسری بر اساس نیروی شناوری کار میکند و برای اندازهگیری سطح یا interface در مخازن و vesselهایی استفاده میشود که تغییر سطح باعث تغییر نیروی وارد بر displacer میشود. این تجهیز در سرویسهایی مانند LPG، separator، drum، interface آب/هیدروکربن، condensate pot و برخی مخازن تحت فشار کاربرد دارد. برخلاف رادار یا DP، عملکرد آن به چگالی سیال و اختلاف چگالی در interface وابسته است؛ بنابراین اگر چگالی واقعی با مقدار طراحی متفاوت باشد، خروجی سطح خطا خواهد داشت.
در RFQ باید مشخص شود اندازهگیری level است یا interface، چگالی فاز بالا و پایین چیست، دما و فشار کاری چقدر است، محدوده span، طول displacer، نوع chamber یا cage، اتصال به vessel، متریال wetted parts، نیاز به torque tube یا spring mechanism، خروجی HART/4-20mA و hazardous approval چیست. اگر تجهیز جایگزین مدل موجود است، عکس پلاک، طول displacer، flange rating، orientation و chamber drawing باید ارسال شود.
Caged یا Cage-less؟
مدل caged در یک chamber جانبی نصب میشود و امکان isolation و maintenance سادهتری میدهد، اما nozzleهای vessel، فاصله center-to-center، drain/vent و گرفتگی chamber باید بررسی شود. مدل cage-less مستقیماً داخل vessel نصب میشود و ممکن است برای برخی کاربردها مناسب باشد، اما دسترسی برای سرویس و اثر turbulence اهمیت پیدا میکند. اگر سیال دارای رسوب، wax یا ذرات است، chamber ممکن است گرفتگی پیدا کند و نیاز به flushing یا drain مناسب داشته باشد.
در interface measurement، اختلاف چگالی دو فاز باید به اندازه کافی باشد تا تغییر نیروی شناوری قابل تشخیص باشد. اگر emulsion layer ضخیم یا چگالیها نزدیک باشند، displacer ممکن است interface را با دقت مورد انتظار نشان ندهد. در چنین شرایطی فناوریهای دیگر مانند guided wave radar یا DP با seal نیز باید مقایسه شوند. برای سرویسهای دمای بالا، متریال، torque tube rating و اثر دما روی مکانیزم اهمیت دارد.
کالیبراسیون، نصب و مدارک
کالیبراسیون displacer باید بر اساس چگالی طراحی انجام شود. اگر در سایت چگالی واقعی تغییر کند، zero/span نیاز به اصلاح دارد. در نصب chamber، تراز بودن، جهت صحیح، باز بودن vent و drain، نبود stress پایپینگ و دسترسی برای maintenance باید کنترل شود. برای نصب در محیط Ex، certificate و cable entry نیز باید با area classification هماهنگ باشد.
| پارامتر | اثر فنی | ریسک بیتوجهی |
|---|---|---|
| Density | مبنای buoyancy و calibration | خطای level/interface |
| Chamber | دسترسی، isolation و پایداری اندازهگیری | گرفتگی، maintenance دشوار یا پاسخ کند |
| Material | سازگاری با فشار، دما و خوردگی | خوردگی displacer یا نشتی chamber |
| Output/Ex | اتصال به DCS و ایمنی ناحیه | ناسازگاری commissioning یا رد شدن بازرسی |
چکلیست تکمیلی RFQ
- Level یا interface، چگالی فازها و محدوده اندازهگیری.
- فشار و دمای کاری/طراحی، متریال، کلاس فلنج و نوع اتصال.
- Caged یا cage-less، center-to-center، vent، drain و flushing.
- خروجی، protocol، display، hazardous approval و SIL در صورت نیاز.
- مدارک شامل datasheet، calibration، MTC، Ex، manual و GA drawing.
- برای replacement: عکس پلاک، serial، chamber drawing و orientation نصب.
کنترل پذیرش در سایت
در راهاندازی، بهتر است خروجی displacer با sight glass، gauge glass، level bridle یا روش عملیاتی معتبر مقایسه شود. اگر اختلاف وجود دارد، چگالی واقعی، zero/span، گرفتگی chamber، وضعیت vent، دمای سیال و نصب مکانیکی باید بررسی شود. در سرویس interface، نمونهگیری یا داده فرایندی میتواند به تایید محل interface کمک کند. ثبت calibration data و configuration نهایی در Data Book باعث میشود تعمیرات دورهای بدون حدس انجام شود.
تکمیل ارزیابی برای سرویسهای Interface و بخار/کندانس
در سرویسهایی که interface آب و هیدروکربن یا مایع سبک و سنگین اندازهگیری میشود، displacer فقط زمانی قابل اتکا است که اختلاف چگالی و ضخامت لایه interface با محدوده عملکرد تجهیز سازگار باشد. اگر emulsion پایدار وجود داشته باشد، ممکن است خروجی بین دو فاز نوسان کند. در این حالت باید از بهرهبردار اطلاعات واقعی فرایند و نمونهگیری دورهای گرفته شود. برای سرویسهای بخار و کندانس نیز دمای بالا، چگالی متغیر و فشار vessel روی کالیبراسیون اثر دارد و باید با دستور سازنده کنترل شود.
در سفارشهای replacement، بهتر است dimension sheet تجهیز موجود ضمیمه شود؛ زیرا اختلاف کوچک در center-to-center یا طول displacer میتواند باعث شود chamber جدید روی nozzleهای قدیمی نصب نشود. اگر فقط transmitter head تعویض میشود و chamber باقی میماند، سازگاری مکانیکی و کالیبراسیون با displacer موجود باید بررسی شود. همچنین در صورت وجود vibration، foam یا turbulence، استفاده از damping و تنظیمات مناسب در transmitter اهمیت دارد. برای Data Book، ثبت چگالی طراحی، span، zero، serial و نتایج تست عملکرد ضروری است.
اگر displacer در سرویس ایمنی یا shutdown استفاده میشود، proof test و دوره بازبینی باید مشخص باشد. تجهیز باید در شرایط قابل ایزولهسازی نصب شود تا تست دورهای بدون توقف گسترده واحد ممکن باشد.
برای عبور از پذیرش نهایی، پیشنهاد میشود جدول کوچکی شامل چگالی طراحی، چگالی واقعی بهرهبرداری، span، نوع chamber و روش تست دورهای تهیه شود. این جدول در زمان تغییر خوراک یا تغییر شرایط فرایندی کمک میکند مشخص شود آیا خطا از تجهیز است یا از تغییر density و شرایط process.
در سرویسهایی که احتمال رسوب، wax یا گرفتگی وجود دارد، برنامه flushing و بازدید chamber باید همراه تجهیز تعریف شود. اگر chamber به مرور نیمهگرفته شود، خروجی ممکن است کند یا ناپایدار شود و بهرهبردار آن را با خرابی transmitter اشتباه بگیرد. وجود drain و vent قابل دسترس، این ریسک را کاهش میدهد.
برای مخازن تحت فشار نیز گسکت، bolting و کلاس فلنج chamber باید با piping class هماهنگ باشد.
