راهنمای کاربردی برای تصمیمگیری
این صفحه برای خرید، طراحی، نصب، بهرهبرداری و بازرسی دیافراگم سیل و Remote Seal نوشته شده است. هدف این است که پیش از ارسال RFQ، استاندارد، محدوده تامین، مدارک، خطاهای رایج و معیار پذیرش روشن باشد.
دیافراگم سیل چه کاری میکند؟
دیافراگم سیل، تجهیز اندازهگیری فشار را از سیال فرایندی جدا میکند و فشار را از طریق دیافراگم و Fill Fluid منتقل میکند. این کار زمانی لازم است که سیال خورنده، داغ، سرد، ویسکوز، کریستالی، آلوده یا بهداشتی باشد. بدون Seal، سیال میتواند به سنسور آسیب بزند یا Impulse Line را مسدود کند.

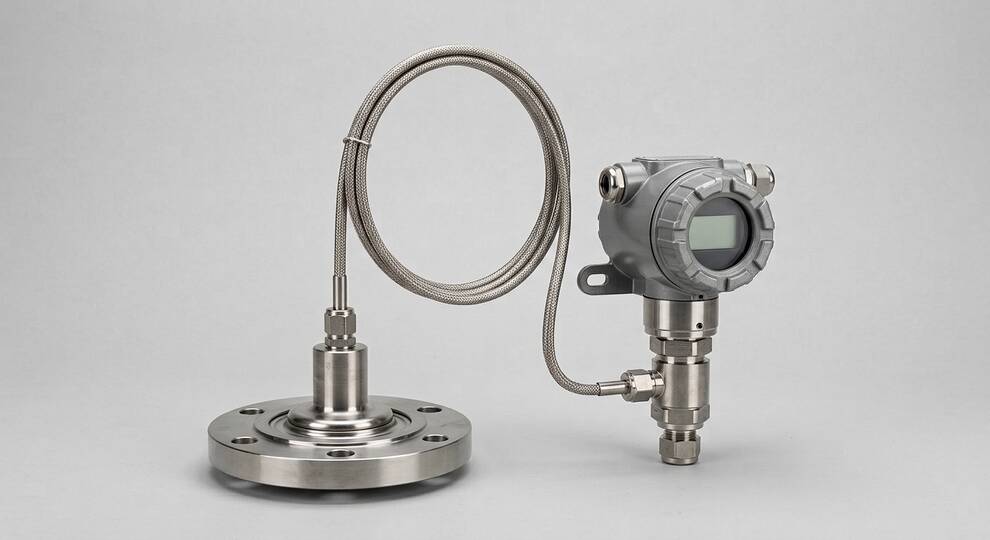

Direct Mount یا Remote Seal
در Direct Mount، Seal مستقیم به گیج یا ترانسمیتر متصل است و پاسخ سریعتری دارد. Remote Seal با Capillary امکان نصب ترانسمیتر دور از نقطه داغ، لرزان یا سختدسترس را میدهد، اما زمان پاسخ و اثر دمای محیط روی Capillary باید بررسی شود. طول Capillary هرچه بیشتر باشد، پاسخ کندتر و اثر دما بیشتر میشود.
Fill Fluid و دما
Fill Fluid باید با دما، فشار، خلأ احتمالی و نیاز به پاسخ سریع سازگار باشد. Silicone Oil رایج است، اما برای دمای بالا، سرویس اکسیژن، صنایع غذایی یا خلأ ممکن است Fluid خاص لازم شود. انتخاب اشتباه Fill Fluid میتواند باعث خطا، کندی پاسخ یا آسیب به Seal شود.
متریال دیافراگم
دیافراگم معمولاً از SS316L، Hastelloy، Monel، Tantalum، Titanium یا پوششهای خاص انتخاب میشود. انتخاب متریال باید با خوردگی، دما، سایش و تمیزی سیال هماهنگ باشد. دیافراگم بسیار نازک است و آسیب مکانیکی یا تمیزکاری خشن میتواند آن را خراب کند.
اثر روی دقت و زمان پاسخ
اضافه کردن Seal روی اندازهگیری اثر میگذارد. دما، طول Capillary، اختلاف ارتفاع، نوع Fill Fluid و قطر دیافراگم میتواند خطا یا تأخیر ایجاد کند. برای DP Level با دو Remote Seal، اختلاف ارتفاع و دمای دو Capillary باید در محاسبه و نصب لحاظ شود.
نصب و نگهداری
دیافراگم نباید با ابزار تیز تمیز شود. در سرویسهای رسوبی یا چسبنده، روش شستوشو باید مشخص باشد. در نصب Remote Seal، Capillary باید محافظت شود و در معرض ضربه، حرارت موضعی یا خم شدید قرار نگیرد. آسیب Capillary معمولاً قابل تعمیر ساده در سایت نیست.
برند و مدارک
در مقایسه WIKA، Rosemount 1199، Yokogawa، Badotherm، Ashcroft یا Endress+Hauser باید متریال دیافراگم، Fill Fluid، Capillary Length، Process Connection، Temperature Effect و Calibration مجموعه بررسی شود. برای کاربردهای حساس، فقط خرید Seal جداگانه کافی نیست؛ مجموعه Seal + Instrument باید کالیبره و مستند شود.
برندها و سازندگان قابل بررسی
- WIKA
- Rosemount 1199 / Emerson
- Yokogawa Remote Seal Solutions
- Badotherm
- Ashcroft
- Endress+Hauser Remote Seal
استانداردهای مهم
- استانداردهای متریال و فلنج مانند ASME B16.5 برای Process Connection
- NACE MR0175 در سرویس ترش یا H2S
- الزامات سازنده برای Fill Fluid، دما و Vacuum
- استاندارد کالیبراسیون مجموعه Seal + Transmitter
- استانداردهای بهداشتی یا Chemical Seal در صنایع خاص
- مدارک Material Certificate و Pressure Test طبق پروژه
دادههای لازم برای RFQ
- Instrument Type: Gauge/Pressure/DP Transmitter
- Process Connection و Rating
- Diaphragm Material و Coating
- Fill Fluid و Temperature Range
- Capillary Length و Mounting
- Calibration مجموعه و Material Certificate
خطاهای رایج خرید
- انتخاب Capillary بیش از حد بلند
- Fill Fluid ناسازگار با دما یا خلأ
- بیتوجهی به اثر دما روی دقت
- آسیب مکانیکی به دیافراگم در تمیزکاری
- کالیبراسیون جداگانه به جای مجموعه کامل Seal + Transmitter
ثبت RFQ برای دیافراگم سیل و Remote Seal
ثبت RFQ این محصول ←مطالب مرتبط
پرسشهای متداول
ممکن است اثر دما، طول Capillary و Fill Fluid خطا یا تأخیر ایجاد کند؛ باید در طراحی لحاظ شود.
به سیال بستگی دارد؛ Hastelloy، Tantalum، Titanium یا پوشش خاص ممکن است لازم شود.
بهتر است مجموعه Seal + Instrument با هم کالیبره شود، چون Seal روی پاسخ و صفر اثر دارد.
جمعبندی: انتخاب مطمئن دیافراگم سیل و Remote Seal زمانی انجام میشود که کاربرد واقعی، استاندارد، مدارک، برند قابل قبول، الزامات نصب و روش پذیرش از ابتدا روشن باشد.
انتخاب و محدوده کاربرد برای دیافراگم سیل
- تعریف service و operating case واقعی پیش از استعلام.
- درخواست مدارک فنی و تستها در متن RFQ، نه پس از تحویل.
- کنترل accessory، ابزار نصب و spare در BOM مستقل.
- ثبت اختلافهای فنی در deviation list و اخذ تأیید کتبی.
- نگهداری نتایج SAT/commissioning در پرونده پروژه.
نصب و راهاندازی برای دیافراگم سیل
در این بخش تمرکز روی شرایط نصب واقعی، interfaceهای سایت و آزمونهای راهاندازی است. برای دیافراگم سیل، تصمیم خرید باید بر پایه دادههای اختصاصی همان تجهیز گرفته شود. دادههای کلیدی این صفحه شامل متریال diaphragm، fill fluid، capillary، vacuum، temperature effect، response و connection هستند و نبود هر کدام میتواند پیشنهادها را از حالت قابل مقایسه خارج کند. بنابراین RFQ باید قبل از ارسال توسط تیم فنی مرور شود و اگر اطلاعاتی مانند شرایط سرویس، متریال، ظرفیت، محدودیت نصب یا خروجیهای کنترلی نامشخص است، به عنوان open point در clarification ثبت گردد.
- تعریف service و operating case واقعی پیش از استعلام.
- درخواست مدارک فنی و تستها در متن RFQ، نه پس از تحویل.
- کنترل accessory، ابزار نصب و spare در BOM مستقل.
- ثبت اختلافهای فنی در deviation list و اخذ تأیید کتبی.
- نگهداری نتایج SAT/commissioning در پرونده پروژه.
مدارک و نگهداری برای دیافراگم سیل
در این بخش تمرکز روی Data Book، spare، کالیبراسیون، تنظیمات و نگهداری بلندمدت است. برای دیافراگم سیل، تصمیم خرید باید بر پایه دادههای اختصاصی همان تجهیز گرفته شود. دادههای کلیدی این صفحه شامل متریال diaphragm، fill fluid، capillary، vacuum، temperature effect، response و connection هستند و نبود هر کدام میتواند پیشنهادها را از حالت قابل مقایسه خارج کند. بنابراین RFQ باید قبل از ارسال توسط تیم فنی مرور شود و اگر اطلاعاتی مانند شرایط سرویس، متریال، ظرفیت، محدودیت نصب یا خروجیهای کنترلی نامشخص است، به عنوان open point در clarification ثبت گردد.
- تعریف service و operating case واقعی پیش از استعلام.
- درخواست مدارک فنی و تستها در متن RFQ، نه پس از تحویل.
- کنترل accessory، ابزار نصب و spare در BOM مستقل.
- ثبت اختلافهای فنی در deviation list و اخذ تأیید کتبی.
- نگهداری نتایج SAT/commissioning در پرونده پروژه.
کنترل ریسک پروژه برای دیافراگم سیل
در این بخش تمرکز روی خطاهای پرتکرار خرید، بازرسی و پذیرش نهایی است. برای دیافراگم سیل، تصمیم خرید باید بر پایه دادههای اختصاصی همان تجهیز گرفته شود. دادههای کلیدی این صفحه شامل متریال diaphragm، fill fluid، capillary، vacuum، temperature effect، response و connection هستند و نبود هر کدام میتواند پیشنهادها را از حالت قابل مقایسه خارج کند. بنابراین RFQ باید قبل از ارسال توسط تیم فنی مرور شود و اگر اطلاعاتی مانند شرایط سرویس، متریال، ظرفیت، محدودیت نصب یا خروجیهای کنترلی نامشخص است، به عنوان open point در clarification ثبت گردد.
- تعریف service و operating case واقعی پیش از استعلام.
- درخواست مدارک فنی و تستها در متن RFQ، نه پس از تحویل.
- کنترل accessory، ابزار نصب و spare در BOM مستقل.
- ثبت اختلافهای فنی در deviation list و اخذ تأیید کتبی.
- نگهداری نتایج SAT/commissioning در پرونده پروژه.
انتخاب و محدوده کاربرد برای دیافراگم سیل
در ارزیابی پیشنهادها، مدارک مورد انتظار باید از ابتدا به فروشنده اعلام شود. برای دیافراگم سیل مدارکی مانند MTC wetted parts، calibration assembly، datasheet، cleaning cert و leak test نقش اصلی در پذیرش دارند. این مدارک باید با tag، serial، model code یا heat number همان کالای تحویلی قابل ردیابی باشند. مدرک عمومی یا کاتالوگ به تنهایی برای تحویل پروژهای کافی نیست، زیرا نشان نمیدهد کالای واقعی همان مشخصات و همان آزمونهای مورد انتظار را دارد.
ریسکهایی مانند response کند، خطای دما، خوردگی diaphragm، گرفتگی connection و fill fluid نامناسب زمانی کاهش مییابند که خرید، مهندسی، کنترل کیفیت و بهرهبرداری یک معیار پذیرش مشترک داشته باشند. برای دیافراگم سیل بهتر است یک جدول کوتاه TBE تهیه شود که در آن گزینههای پیشنهادی از نظر استاندارد، ظرفیت، متریال، accessory، مدارک، تست، نصب و قطعات یدکی مقایسه شوند. اگر فروشنده جایگزین فنی پیشنهاد میکند، تفاوتها باید کتبی و قابل بررسی باشند، نه صرفاً در توضیح شفاهی فروشنده.
در زمان تحویل و راهاندازی، دیافراگم سیل باید در شرایط واقعی سایت کنترل شود. این کنترل میتواند شامل بررسی پلاک، marking، ابعاد، سیگنال، فشار، دما، دبی، لرزش، نشتی، عملکرد alarm یا هر شاخص متناسب با همان تجهیز باشد. نتیجه تست اولیه، تنظیمات نهایی، قطعات یدکی و هر تغییر as-built باید در Data Book ثبت شود. این کار باعث میشود خریدهای بعدی و نگهداری تجهیز با داده قابل ردیابی انجام شود.
- تعریف service و operating case واقعی پیش از استعلام.
- درخواست مدارک فنی و تستها در متن RFQ، نه پس از تحویل.
- کنترل accessory، ابزار نصب و spare در BOM مستقل.
- ثبت اختلافهای فنی در deviation list و اخذ تأیید کتبی.
- نگهداری نتایج SAT/commissioning در پرونده پروژه.
نصب و راهاندازی برای دیافراگم سیل
- تعریف service و operating case واقعی پیش از استعلام.
- درخواست مدارک فنی و تستها در متن RFQ، نه پس از تحویل.
- کنترل accessory، ابزار نصب و spare در BOM مستقل.
- ثبت اختلافهای فنی در deviation list و اخذ تأیید کتبی.
- نگهداری نتایج SAT/commissioning در پرونده پروژه.
تکمیل نهایی معیار خرید و نگهداری دیافراگم سیل
برای تکمیل عمق فنی این صفحه، لازم است دیافراگم سیل در چرخه کامل خرید تا بهرهبرداری دیده شود. دادههای کلیدی مانند متریال diaphragm، fill fluid، capillary، vacuum، temperature effect، response و connection باید در RFQ، پیشنهاد فروشنده، مدارک تحویل و برنامه نگهداری یکسان باشند. اگر در هر مرحله یک نام یا عدد متفاوت ثبت شود، تیم سایت در زمان نصب یا تعمیرات با ابهام روبهرو میشود. بنابراین بهتر است نسخه نهایی دیتاشیت، مدارک MTC wetted parts، calibration assembly، datasheet، cleaning cert و leak test، نتیجه تست یا commissioning و فهرست قطعات یدکی در Data Book نگهداری شود. این کنترل ساده ریسکهایی مانند response کند، خطای دما، خوردگی diaphragm، گرفتگی connection و fill fluid نامناسب را کاهش میدهد و باعث میشود خرید بعدی بر اساس تجربه واقعی پروژه انجام شود، نه صرفاً عنوان کالا یا حافظه افراد.
ثبت نهایی تجربه بهرهبرداری دیافراگم سیل
برای دیافراگم سیل، نتیجه نصب و راهاندازی باید با همان معیارهای فنی صفحه ثبت شود؛ یعنی وضعیت متریال diaphragm، fill fluid، capillary، vacuum، temperature effect، response و connection، کامل بودن مدارک MTC wetted parts، calibration assembly، datasheet، cleaning cert و leak test و رخدادهای مرتبط با response کند، خطای دما، خوردگی diaphragm، گرفتگی connection و fill fluid نامناسب در گزارش تحویل باقی بماند. این ثبت، تجربه پروژه را به خرید بعدی منتقل میکند و از تکرار خطاهای مشابه در سفارشهای آینده جلوگیری میکند.
