معرفی؛ قلم موجود در انبار

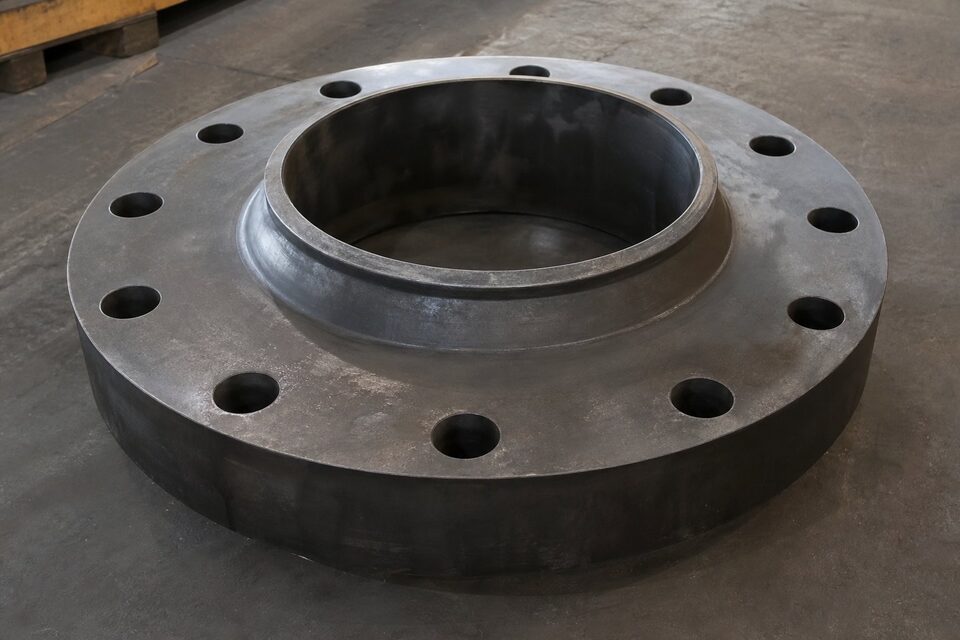

این قلم، فلنج فورج سایز 20 اینچ در کلاس فشاری 1500 با متریال آلیاژی کروم-مولیبدن (ASTM A182 F11) است که برای پروژههای نیازمند تحویل سریع در انبار پیشرو تجهیز فرتاک نگهداری میشود. ترکیب سایز بزرگ، کلاس فشاری بالا و متریال آلیاژی، این فلنج را به قلمی خاص تبدیل میکند که معمولاً زمان ساخت طولانی دارد؛ به همین دلیل موجودی انبار آن یک مزیت زمانی و اقتصادی واقعی برای پروژههاست. این فلنج با گواهی مواد معتبر تحویل میشود و امکان بازرسی پیش از ارسال وجود دارد.
متریال (A182 F11)؛ انتخاب دماهای بالا
گرید (F11) از خانواده فولادهای کمآلیاژ با حدود یک و یکچهارم درصد کروم و نیم درصد مولیبدن است. این ترکیب آلیاژی، مقاومت خزشی و پایداری مکانیکی بهتری نسبت به فولاد کربنی در دماهای بالای کاری ایجاد میکند؛ دقیقاً همان چیزی که خطوط بخار، مبدلها و راکتورهای داغ به آن نیاز دارند. انتخاب فلنج (F11) زمانی معنادار است که دمای طراحی خط از محدوده امن فولاد کربنی فراتر میرود یا مشخصه پروژه، متریال آلیاژی را برای کل لوپ الزام کرده باشد. در کنار لوله (A335 P11) و اتصالات (A234 WP11)، یک سیستم همجنس با رفتار جوشکاری یکنواخت شکل میگیرد.
استاندارد ابعادی (ASME B16.5)
ابعاد، سوراخکاری، ضخامت و تلرانسهای این فلنج مطابق استاندارد (ASME B16.5) است که فلنجهای فورج را تا سایز 24 اینچ پوشش میدهد؛ بنابراین سایز 20 اینچ کاملاً در محدوده این مرجع قرار دارد. کلاس 1500 نیز یکی از ردههای فشاری تعریفشده در همین استاندارد است و ابعاد آن با جداول مرجع کنترل میشود. در سفارش، نوع سطح آببندی نیز باید مشخص گردد: سطح برجسته رایجترین انتخاب است، در حالی که برای گسکتهای فلزی، سطوح رینگجوینت در نظر گرفته میشود. ذکر صریح این موارد در استعلام، از دوبارهکاری در مرحله بازرسی جلوگیری میکند.
| سایز اسمی | 20 اینچ |
|---|---|
| کلاس فشاری | 1500 |
| متریال | فورج آلیاژی (ASTM A182 F11) |
| استاندارد ابعادی | (ASME B16.5) |
| سطح آببندی | قابل سفارش (سطح برجسته به صورت پیشفرض) |
| نوع متداول | گلودار؛ سایر انواع قابل بررسی |
| وضعیت | موجود در انبار |
| واحد عرضه | عدد |
نوع فلنج و نکات انتخاب
در کلاسهای فشاری بالا، فلنج گلودار به دلیل پروفیل تدریجی گردن و توزیع مناسب تنش، انتخاب اول است؛ به ویژه در خطوطی که سیکل حرارتی یا ارتعاش دارند. فلنج اسلیپآن و کور نیز در این کلاس وجود دارند اما کاربردشان محدودتر است. هنگام سفارش، علاوه بر نوع فلنج، به ارتفاع گلو، ابعاد جوشکاری و پیشگرم موردنیاز جوش توجه کنید؛ متریالهای کروم-مولیبدن معمولاً به پیشگرم و عملیات حرارتی پس از جوش نیاز دارند و این الزامات باید در روش جوشکاری پروژه لحاظ شود تا ترک سرد یا ترک برگشتی ایجاد نشود.
مدارک، بازرسی و تحویل
همراه این قلم، گواهی مواد مطابق سفارش ارائه میشود و در صورت نیاز پروژه، بازرسی شخص ثالث پیش از ارسال قابل هماهنگی است. از آنجا که کالا در انبار موجود است، امکان بازدید حضوری، کنترل ابعادی و تطبیق گواهی پیش از خرید وجود دارد — مزیتی که در خریدهای خاص با زمان ساخت طولانی وجود ندارد. برای پروژههای دارای وندورلیست، تطبیق مدارک با الزامات کارفرما پیش از ارسال انجام میشود تا کالا در بازرسی ورودی رد نگردد.
- کنترل سایز، کلاس و متریال با نقشه خط و مشخصه پروژه.
- تعیین نوع فلنج و سطح آببندی در درخواست خرید.
- درخواست گواهی مواد و در صورت نیاز بازرسی شخص ثالث.
- هماهنگی الزامات پیشگرم و عملیات حرارتی جوش با واحد جوشکاری.
- انتخاب پیچ و گسکت متناسب با دمای کاری سرویس.
پرسشهای متداول
این متریال از خانواده فولادهای کمآلیاژ کروم-مولیبدن است که مقاومت خزشی بهتری نسبت به فولاد کربنی در دماهای بالای کاری دارد و به همین دلیل در خطوط بخار و سرویسهای داغ نیروگاهی و پالایشگاهی انتخاب میشود.
بله؛ این استاندارد ابعاد فلنجها را تا سایز 24 اینچ پوشش میدهد و سایزهای بزرگتر باید با مرجع (B16.47) بررسی شوند.
انتخاب طبیعی، لوله آلیاژی با گرید (A335 P11) و اتصالات (A234 WP11) است تا همخوانی متریال و رفتار جوشکاری در دمای بالا حفظ شود.
در سرویسهای دمای بالا معمولاً گسکتهای مارپیچی با رینگ فلزی استفاده میشود؛ انتخاب نهایی باید بر اساس دما، فشار و سطح آببندی فلنج انجام شود.
گواهی مواد (MTC)، برگه ابعادی و در صورت نیاز گزارش بازرسی شخص ثالث؛ همه مدارک همراه کالا تحویل میشود.
