راهنمای کاربردی برای تصمیمگیری
این صفحه برای خرید، طراحی، نصب، بهرهبرداری و بازرسی فلومتر التراسونیک Clamp-on و Inline نوشته شده است. هدف این است که کاربر محصول بداند در RFQ، ساخت، تست، راهاندازی و نگهداری چه مواردی واقعاً تعیینکننده هستند.
Ultrasonic چه زمانی انتخاب میشود؟
فلومتر التراسونیک وقتی جذاب است که افت فشار ناچیز، نصب بدون برش خط یا اندازهگیری روی خطوط بزرگ اهمیت داشته باشد. Clamp-on روی بیرون لوله نصب میشود و برای تست موقت، ممیزی انرژی، آب، روغن و برخی مواد شیمیایی تمیز مناسب است. Inline Ultrasonic برای نصب دائم و دقت بالاتر در برخی کاربردها انتخاب میشود.
Transit-time یا Doppler
Transit-time برای سیالات تمیز با حباب و ذرات کم مناسب است و اختلاف زمان عبور موج در جهت و خلاف جهت جریان را اندازه میگیرد. Doppler به ذرات یا حبابها نیاز دارد و برای پساب یا سیالات دارای ذرات کاربرد دارد، اما دقت آن معمولاً کمتر است. انتخاب اشتباه تکنولوژی باعث سیگنال ناپایدار یا عدم اندازهگیری میشود.
نصب Clamp-on

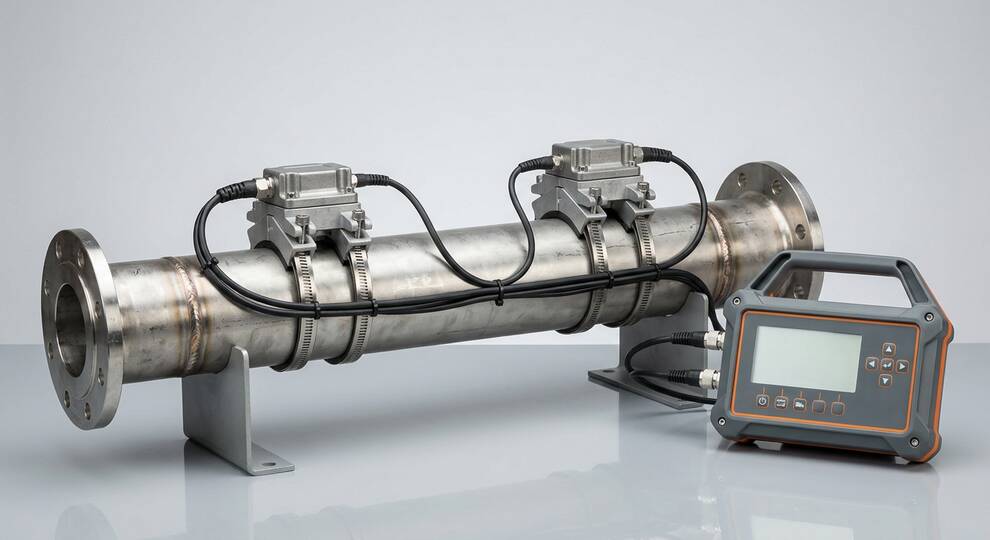

در Clamp-on، جنس لوله، ضخامت دیواره، Liner، قطر خارجی، زبری سطح، نوع کوپلنت و فاصله Transducerها مهم است. اگر اطلاعات لوله دقیق نباشد، سرعت صوت و مسیر موج اشتباه محاسبه میشود. سطح لوله باید تمیز باشد و Transducer با فشار مناسب نصب شود. رنگ ضخیم، خوردگی یا Lining نامشخص میتواند کیفیت سیگنال را کم کند.
پروفایل جریان و Straight Run
مثل بسیاری از فلومترها، Ultrasonic هم به پروفایل جریان حساس است. نصب بعد از زانویی، پمپ، شیر کنترلی یا Reducer بدون طول مستقیم کافی باعث خطا میشود. در خطوط بزرگ، چند مسیر اندازهگیری یا Multi-path Meter میتواند دقت را بهتر کند. برای اندازهگیری انرژی یا Custody، نصب باید بسیار دقیقتر باشد.
کاربردهای بهرهبرداری
کاربر بهرهبردار از Ultrasonic برای چککردن دبی بدون توقف خط، عیبیابی پمپ، بررسی مصرف آب خنککن، ممیزی هوای فشرده یا کنترل تراز انرژی استفاده میکند. Portable Clamp-on برای تیم نگهداری مفید است، اما برای کنترل دائمی فرایند معمولاً نسخه ثابت با نصب مطمئن بهتر است.
مقایسه برندها
در مقایسه FLEXIM، KROHNE، Endress+Hauser، Siemens، Emerson، Yokogawa یا Fuji Electric باید دقت، روش نصب، Diagnostic Signal، محدوده قطر، پشتیبانی از Lined Pipe، Data Logger، خروجیها و خدمات کالیبراسیون بررسی شود. برای Clamp-on، تجربه سازنده در کاربرد مشابه بسیار مهم است.
برندها و سازندگان قابل بررسی
- FLEXIM
- KROHNE
- Endress+Hauser
- Siemens
- Emerson
- Yokogawa
- Fuji Electric
- Badger Meter
استانداردهای مهم
- استانداردهای کالیبراسیون سازنده برای Ultrasonic Flowmeter
- استانداردهای نصب و Straight Run طبق Manual سازنده
- استانداردهای ارتباطی HART، Modbus، Profibus یا Ethernet در صورت وجود
- IEC 60079 / ATEX در صورت نصب در Hazardous Area
- استانداردهای متریال و فلنج برای Inline Meter
- الزامات Custody/Check Metering طبق پروژه
دادههای لازم برای RFQ
- Clamp-on/Inline و Temporary/Permanent
- Fluid Type و وجود Bubble/Solids
- Pipe OD، Wall Thickness، Material و Liner
- Flow Range و Accuracy Requirement
- Power، Output و Data Logging
- Hazardous Area و Calibration Need
خطاهای رایج خرید
- استفاده Transit-time روی سیال پرحباب یا ذرات زیاد
- وارد کردن ضخامت یا متریال اشتباه لوله
- نصب روی سطح زنگزده یا رنگ ضخیم
- نادیده گرفتن Straight Run
- انتظار دقت Custody از Clamp-on موقت
ثبت RFQ برای فلومتر التراسونیک Clamp-on و Inline
ثبت RFQ این محصول ←مطالب مرتبط
پرسشهای متداول
بله، اما اطلاعات دقیق لوله و نصب صحیح Transducer برای دقت ضروری است.
اگر ذرات و حباب زیاد باشد Doppler یا تکنولوژی دیگری ممکن است بهتر باشد.
Portable Clamp-on Ultrasonic برای تست و ممیزی موقت بسیار کاربردی است.
جمعبندی: انتخاب مطمئن فلومتر التراسونیک Clamp-on و Inline زمانی انجام میشود که کاربرد واقعی، استاندارد، مدارک، برند قابل قبول، الزامات نصب و روش پذیرش از ابتدا روشن باشد.
فلومتر التراسونیک؛ Clamp-on، Inline و انتخاب بر اساس فیزیک جریان
فلومتر التراسونیک برای اندازهگیری دبی با استفاده از امواج صوتی بهکار میرود و در دو خانواده رایج transit-time و Doppler دیده میشود. مدل clamp-on بدون برش لوله نصب میشود و برای ممیزی انرژی، پایش موقت، retrofit و خطوطی که توقف آنها دشوار است جذاب است. مدل inline یا spool piece برای کاربردهای دائم و دقت بالاتر استفاده میشود. اما هیچکدام انتخاب عمومی برای همه سیالات نیستند؛ نوع سیال، تمیزی، وجود حباب یا ذرات، جنس و ضخامت لوله، lining، دمای سطح، پروفایل جریان و طول مستقیم تعیینکننده است.
Transit-time معمولاً برای مایعات تمیز یا نسبتاً تمیز مناسب است، زیرا اختلاف زمان عبور موج در جهت جریان و خلاف جهت جریان را اندازه میگیرد. Doppler به ذرات یا حباب برای بازتاب سیگنال نیاز دارد و در دوغابها یا سیالات دارای ذرات کاربرد دارد. اگر سیال تمیز باشد و مدل Doppler انتخاب شود، ممکن است سیگنال کافی وجود نداشته باشد. اگر سیال پر از حباب، دو فازی یا با پروفایل آشفته باشد، transit-time ممکن است reading ناپایدار بدهد.
دادههای لازم برای RFQ و نصب
برای RFQ فلومتر التراسونیک باید نوع سیال، دبی حداقل/نرمال/حداکثر، دما، فشار، جنس لوله، OD، wall thickness، liner، schedule، وضعیت سطح خارجی، straight run، محل نصب، نیاز output، power supply، IP/Ex و نوع کاربرد مشخص شود. در مدل clamp-on، اطلاعات لوله به اندازه اطلاعات سیال مهم است؛ خطا در ضخامت یا جنس لوله باعث خطا در محاسبه سرعت صوت و محل نصب transducer میشود.
محل نصب باید از زانویی، pump، control valve، reducer و نقاطی که هوا تجمع میکند فاصله کافی داشته باشد. اگر لوله کامل پر نباشد، اندازهگیری قابل اتکا نیست. روی خطوط عمودی، جهت جریان و پر بودن لوله باید بررسی شود. برای دماهای بالا، transducer و couplant مناسب لازم است. اگر سطح لوله زنگزده، رنگ ضخیم یا عایقکاریشده باشد، آمادهسازی سطح و روش نصب اهمیت دارد.
کالیبراسیون، مقایسه و پذیرش
دقت فلومتر التراسونیک به فناوری، نصب و شرایط جریان وابسته است. برای مدلهای clamp-on، کالیبراسیون کارخانهای بهتنهایی همه خطاهای نصب سایت را پوشش نمیدهد. بهتر است در commissioning، reading با دادههای پمپ، tank gauging، فلومتر موجود یا روش مرجع مقایسه شود. اگر هدف billing یا custody نیست و فقط trend monitoring لازم است، repeatability ممکن است از absolute accuracy مهمتر باشد. این معیار باید قبل از خرید مشخص شود.
مدارک قابل درخواست شامل datasheet، calibration certificate، installation manual، wiring diagram، material certificate برای spool در صورت inline، Ex certificate در صورت نیاز و configuration sheet است. در تحویل، transducer type، cable length، mounting kit، couplant، clamp، transmitter، output و accessoryها باید با سفارش تطبیق داده شود. نبود یک kit کوچک میتواند نصب را متوقف کند.
| کاربرد | انتخاب محتمل | نکته کلیدی |
|---|---|---|
| پایش موقت آب یا utility | Clamp-on transit-time | اطلاعات دقیق OD/WT و سطح آماده لوله |
| دوغاب یا سیال ذراتدار | Doppler یا طراحی ویژه | وجود بازتاب کافی و کنترل رسوب |
| اندازهگیری دائم | Inline یا spool calibrated | کالیبراسیون و installation requirement |
| خطوط بزرگ | Multi-path یا clamp-on مناسب | پروفایل جریان و طول مستقیم |
چکلیست RFQ فلومتر التراسونیک
- نوع سیال، تمیزی، ذرات، حباب، دما، فشار و دبیها.
- OD، wall thickness، schedule، جنس لوله، liner و وضعیت سطح خارجی.
- Clamp-on یا inline، transit-time یا Doppler و هدف اندازهگیری.
- طول مستقیم، محل نصب، جهت جریان، پر بودن لوله و محدودیت دسترسی.
- خروجی 4-20mA، pulse، Modbus/HART، power و IP/Ex requirement.
- مدارک، calibration، mounting kit، couplant، cable و معیار پذیرش سایت.
خطاهای رایج در بهرهبرداری
بیشترین خطاها از نصب ضعیف، اطلاعات اشتباه لوله یا انتظار غیرواقعی از فناوری ناشی میشود. اگر transducer با زاویه یا فاصله اشتباه نصب شود، signal quality پایین میآید. اگر couplant در دمای بالا خشک شود، reading drift میکند. اگر لوله رسوب داخلی داشته باشد یا lining واقعی با داده واردشده فرق کند، محاسبه خطا خواهد داشت. در کاربردهای portable، هر بار نصب باید با signal strength و diagnostic داخلی دستگاه کنترل شود.
برای نگهداری، مسیر کابل، محافظت transducer، وضعیت clamp و تمیزی سطح لوله باید دورهای بررسی شود. در مدل inline، خوردگی، erosion، رسوب و وضعیت flange/gasket نیز مطرح است. اگر فلومتر به سیستم کنترل وصل است، scaling و واحد دبی باید با DCS/PLC هماهنگ باشد. ثبت configuration نهایی و محل دقیق نصب در Data Book باعث میشود در کالیبراسیون یا جابهجایی بعدی، خطا تکرار نشود.
جمعبندی: فلومتر التراسونیک زمانی انتخاب درستی است که فناوری اندازهگیری، نوع سیال، اطلاعات لوله و محدودیت نصب با هم بررسی شوند. پیشنهادهای فروشندگان باید بر اساس شرایط واقعی سایت مقایسه شوند، نه فقط دقت کاتالوگ.
تکمیل معیارهای نصب و پذیرش فلومتر التراسونیک
در فلومترهای clamp-on، کیفیت نصب transducer مهمترین عامل موفقیت است. فاصله دو سنسور باید بر اساس جنس لوله، ضخامت، قطر داخلی، نوع سیال و روش V/Z/W محاسبه شود. اگر سطح لوله رنگ ضخیم، زنگزدگی یا عایق داشته باشد، باید آمادهسازی سطح انجام شود. استفاده از couplant مناسب با دمای سطح ضروری است؛ couplant نامناسب در دمای بالا خشک میشود و کیفیت سیگنال افت میکند. در خطوط outdoor، محافظت کابل و transducer در برابر UV، باران و ضربه مکانیکی نیز باید دیده شود.
در مدلهای inline، مزیت اصلی کنترل بهتر هندسه و امکان کالیبراسیون spool است، اما همچنان نصب پایپینگ، gasket، alignment و طول مستقیم اهمیت دارد. اگر فلومتر در نزدیکی control valve یا pump نصب شود، profile جریان میتواند خطا ایجاد کند. برای خطوط بزرگ یا کاربردهای دقیقتر، multi-path ultrasonic ممکن است عملکرد بهتری داشته باشد. در مایعات دارای ذرات، باید بررسی شود آیا Doppler واقعاً سیگنال بازتاب کافی دریافت میکند یا خیر.
مقایسه با سایر فناوریها
فلومتر التراسونیک همیشه جایگزین magnetic، vortex یا Coriolis نیست. اگر سیال رسانا و خط قابل برش است، magmeter ممکن است دقت و پایداری بهتری بدهد. اگر جرم دقیق یا چگالی لازم است، Coriolis مناسبتر است. اگر بخار یا گاز با شرایط مشخص دارید، vortex یا DP flow ممکن است گزینه عملیتری باشد. مزیت اصلی ultrasonic در نصب بدون افت فشار، امکان clamp-on و کاربرد در سایزهای بزرگ است. بنابراین انتخاب باید بر اساس هدف اندازهگیری و محدودیت نصب انجام شود.
مدیریت داده و نگهداری
اگر فلومتر برای energy monitoring یا water balance استفاده میشود، خروجی آن باید با سیستم ثبت داده هماهنگ شود. scaling در PLC/DCS، واحد دبی، totalizer، alarm و trend باید در commissioning کنترل شود. اگر از فلومتر portable برای ممیزی استفاده میشود، محل نصب، مدت اندازهگیری، کیفیت سیگنال و شرایط فرایند باید در گزارش ثبت شود تا نتایج قابل مقایسه باشند.
- Signal strength و signal quality باید هنگام نصب ثبت شود.
- اطلاعات واقعی لوله باید از اندازهگیری یا مدارک معتبر گرفته شود.
- در خطوط دو فازی، خطای measurement باید جداگانه بررسی شود.
- برای کاربردهای billing، روش کالیبراسیون و uncertainty باید شفاف باشد.
در نهایت، پذیرش فلومتر التراسونیک باید بر اساس شرایط واقعی سایت انجام شود، نه فقط عدد دقت کاتالوگ. اگر هدف پایش روند است، repeatability و پایداری مهمتر از دقت مطلق است. اگر هدف محاسبه مصرف یا گزارش رسمی است، calibration و traceability اهمیت بیشتری دارد.
