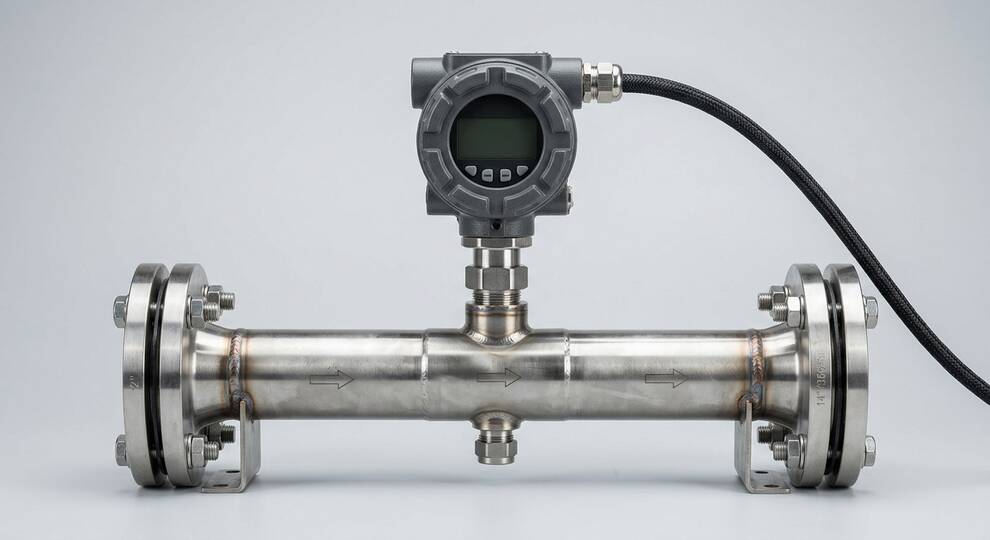

خرید و تامین فلومتر جرمی حرارتی برای هوای فشرده و گاز

برندها و سازندگان قابل بررسی

• Sierra Instruments
• Kurz Instruments
• Sage Metering
• Endress+Hauser t-mass
• Fox Thermal
• FCI
• ABB
• Magnetrol

انتخاب Thermal Mass Flowmeter برای گاز واقعی، نه فقط قطر خط

فلومتر جرمی حرارتی برای گازها زمانی انتخاب درستی است که هدف اندازه‌گیری جرم یا نرمال‌دبی بدون نیاز به جبران جداگانه فشار و دما باشد. این تجهیز در هوای فشرده، نیتروژن، گاز طبیعی، بیوگاز، flare gas، هوای احتراق، purge gas و خطوط utility کاربرد دارد؛ اما برای مایعات مناسب نیست و در گازهایی که ترکیب آن‌ها به‌طور قابل توجه تغییر می‌کند باید با احتیاط انتخاب شود. اصل کار بر انتقال حرارت میان سنسور گرم‌شونده و جریان گاز است، بنابراین ترکیب گاز، رطوبت، آلودگی، فشار، دما و velocity profile روی خروجی اثر می‌گذارد.

در RFQ نباید فقط سایز لوله و محدوده دبی نوشته شود. لازم است نوع گاز و درصد ترکیب آن، واحد اندازه‌گیری مورد انتظار مانند Nm3/h یا kg/h، فشار و دمای کاری، minimum/normal/maximum flow، قطر داخلی واقعی لوله، جهت نصب، جنس لوله، وجود رطوبت یا روغن، کلاس ناحیه، خروجی ارتباطی و نیاز به display یا remote transmitter مشخص باشد. اگر گاز مخلوط است، سازنده باید بر اساس ترکیب همان گاز کالیبراسیون یا correction factor ارائه کند؛ استفاده از کالیبراسیون air برای گاز متفاوت همیشه قابل قبول نیست.

Inline یا Insertion؟

مدل inline برای سایزهای کوچک‌تر و دقت بالاتر مناسب است، زیرا بدنه و سنسور با هندسه کنترل‌شده عرضه می‌شوند. مدل insertion برای خطوط بزرگ اقتصادی‌تر است، اما نصب آن حساس‌تر است و نیاز به طول مستقیم، عمق فروبردن صحیح، orientation و گاهی hot-tap assembly دارد. اگر محل نصب نزدیک زانویی، شیر کنترل، reducer، کمپرسور یا blower باشد، پروفایل جریان به‌هم می‌ریزد و خطا بالا می‌رود. برای خطوط بزرگ، بررسی traverse یا اعتبارسنجی محل نصب می‌تواند از اختلاف با اندازه‌گیری مرجع جلوگیری کند.

در کاربرد هوای فشرده، وجود روغن کمپرسور، رطوبت، ذرات و تغییر فشار شبکه باید دیده شود. سنسور آلوده به روغن یا گردوغبار ممکن است دقت اولیه را از دست بدهد و نیاز به cleaning دوره‌ای داشته باشد. در flare یا vent gas، ترکیب گاز و سرعت پایین/بالا متغیر است و باید turndown واقعی تجهیز و response time بررسی شود. در خطوط بیوگاز، رطوبت و ترکیبات خورنده مثل H2S می‌تواند روی متریال و عمر سنسور اثر بگذارد.

مدارک، نصب و پذیرش

مدارک قابل درخواست شامل datasheet، calibration certificate، material certificate برای wetted parts، Ex certificate در صورت نصب در hazardous area، manual، wiring diagram و configuration sheet است. در زمان تحویل، باید range، gas calibration، serial number، insertion length، process connection، output، power supply و tag با PO تطبیق داده شود. اگر تجهیز دارای transmitter جداگانه است، طول کابل و شرایط نصب آن باید با محیط سایت هماهنگ باشد.

چک‌لیست تکمیلی RFQ

• ترکیب دقیق گاز، واحد دبی و شرایط مرجع نرمال یا استاندارد.
• حداقل، نرمال و حداکثر دبی همراه فشار و دمای کاری.
• قطر داخلی لوله، ضخامت، جنس، orientation و محدودیت طول مستقیم.
• نیاز به inline یا insertion، hot-tap، isolation valve یا retractor.
• خروجی 4-20mA/HART، pulse، Modbus یا ارتباطات دیگر.
• مدارک کالیبراسیون، Ex/IP، MTC، manual و معیار پذیرش در سایت.

برای کنترل نهایی، پیشنهادهای مختلف باید بر اساس technology، gas calibration، turndown، accuracy under actual conditions، متریال، نصب، مدارک و خدمات پس از فروش مقایسه شوند. اگر فروشنده فقط accuracy کاتالوگ را اعلام کند اما شرایط واقعی گاز و نصب را لحاظ نکند، عدد دقت ارزش عملی کمی دارد.

خطاهای رایج در کاربردهای هوای فشرده و گاز صنعتی

در شبکه هوای فشرده، Thermal Mass Flowmeter معمولاً برای پایش مصرف واحدها، تشخیص نشتی، مدیریت انرژی و تخصیص هزینه استفاده می‌شود. اگر محل نصب در نقطه‌ای باشد که فشار شبکه نوسان زیاد دارد یا بعد از dryer و فیلتر وضعیت آلودگی تغییر می‌کند، نتایج اندازه‌گیری باید با شرایط واقعی تفسیر شود. همچنین اگر چند مصرف‌کننده بزرگ در یک header مشترک با الگوی مصرف پالسی کار کنند، response time تجهیز و روش میانگین‌گیری در PLC یا DCS اهمیت پیدا می‌کند. در چنین پروژه‌هایی بهتر است هدف اندازه‌گیری از ابتدا مشخص شود: billing داخلی، پایش انرژی، کنترل فرایند یا alarm نشتی.

در گاز طبیعی، نیتروژن، آرگون، CO2 یا مخلوط‌های فرایندی، ترکیب گاز باید با کالیبراسیون سازنده هماهنگ شود. اگر ترکیب در طول زمان تغییر می‌کند، باید اثر آن بر دقت ارزیابی شود. در خطوط purge یا blanketing، دبی ممکن است بسیار کم باشد و انتخاب range اشتباه باعث می‌شود تجهیز در بخش نامناسبی از مقیاس کار کند. در flare یا vent، تغییرات شدید دبی و ترکیب گاز می‌تواند نیاز به فناوری یا طراحی متفاوتی ایجاد کند.

کنترل نصب و راه‌اندازی

پس از نصب، صحت جهت جریان، عمق insertion، آب‌بندی process connection، earth، wiring، خروجی آنالوگ/دیجیتال و تنظیمات gas type باید کنترل شود. اگر تجهیز دارای display محلی است، واحد نمایش باید با واحد مورد استفاده در DCS همخوان باشد. در commissioning، مقایسه با محاسبه مصرف کمپرسور، portable flowmeter یا داده‌های فرایندی می‌تواند خطاهای gross را آشکار کند. اگر اختلاف زیاد است، قبل از رد کردن تجهیز باید پروفایل جریان، نشتی، شرایط مرجع و تنظیمات scaling بررسی شود.

برای نگهداری، دوره تمیزکاری سنسور باید بر اساس آلودگی واقعی گاز تعیین شود. در خطوطی که روغن یا رطوبت وجود دارد، inspection دوره‌ای ارزش زیادی دارد. همچنین بهتر است configuration نهایی، serial، gas calibration و certificate در Data Book ذخیره شود تا در خرید spare یا کالیبراسیون بعدی مسیر ردیابی روشن باشد. این رویکرد باعث می‌شود فلومتر از یک قطعه نصب‌شده به یک ابزار مدیریت انرژی قابل اتکا تبدیل شود.

معیار نهایی پذیرش در سایت

برای پذیرش نهایی Thermal Mass Flowmeter، باید مشخص شود خطای قابل قبول در چه شرایطی تعریف شده است: گاز واقعی، فشار و دمای کاری، محدوده دبی و محل نصب. اگر هدف فقط پایش روند مصرف است، repeatability ممکن است از absolute accuracy مهم‌تر باشد؛ اما اگر داده برای billing داخلی یا گزارش انرژی استفاده می‌شود، کالیبراسیون و uncertainty اهمیت بیشتری پیدا می‌کند. این تفاوت باید پیش از خرید در RFQ نوشته شود.

همچنین توصیه می‌شود پس از نصب، یک دوره کوتاه مقایسه با داده‌های عملیاتی انجام شود؛ مثلاً مصرف کمپرسور، وضعیت شیرهای مصرف‌کننده یا اندازه‌گیری مرجع قابل حمل. این کار به تیم بهره‌برداری کمک می‌کند scaling و alarmهای DCS را درست تنظیم کند.
