راهنمای کاربردی برای تصمیمگیری
این صفحه برای خرید، طراحی، نصب، بهرهبرداری و بازرسی سیستم اطفای حریق Clean Agent، CO2 و Foam نوشته شده است. هدف این است که محصول فقط از نظر نام تجاری دیده نشود، بلکه استاندارد، شرایط کاری، مدارک، خطاهای رایج و معیار پذیرش نیز روشن باشد.
انتخاب عامل اطفا
سیستم اطفا باید بر اساس نوع خطر انتخاب شود، نه بر اساس نام تجاری عامل. Clean Agent برای اتاق برق، کنترل، مخابرات و تجهیزات حساس مناسب است چون باقیمانده نمیگذارد. CO2 برای فضاهای بدون حضور نفرات یا با کنترل ایمنی سختگیرانه استفاده میشود چون خطر خفگی دارد. Foam برای حریق مایعات قابل اشتعال و مخازن کاربرد دارد. Water Mist در بعضی فضاها با محدودیت آب یا نیاز به خنکسازی مناسب است.
Clean Agent و ملاحظات انسانی
FM-200، FK-5-1-12 یا گازهای Inert هرکدام غلظت طراحی، زمان تخلیه، فضای سیلندر و اثر محیطزیستی متفاوت دارند. برای فضاهای دارای نفرات، NOAEL/LOAEL، زمان تخلیه، آژیر Pre-discharge و تأخیر تخلیه اهمیت دارد. اتاق باید Integrity Test یا Door Fan Test داشته باشد تا غلظت عامل برای زمان لازم حفظ شود.
CO2 و ریسک ایمنی
CO2 بسیار مؤثر است اما برای نفرات خطرناک است. در فضاهای قابل ورود، interlock، آژیر، چراغ، تأخیر تخلیه، کلید Abort و رویه تخلیه اضطراری باید دقیق تعریف شود. استفاده از CO2 بدون فلسفه ایمنی و آموزش اپراتور ریسک جدی دارد. برای اتاقهای اشغالشده معمولاً Clean Agent گزینه ایمنتری است.
Foam و کاربرد صنعتی
Foam برای حریق هیدروکربنها، مخازن، bund و برخی واحدهای فرایندی کاربرد دارد. نوع Foam Concentrate، درصد اختلاط، سازگاری با سوخت، آب، دمای محیط و تجهیزات Proportioning باید بررسی شود. ذخیره Foam و تاریخ انقضا نیز در نگهداری اهمیت دارد.
پنل، Detection و Cause & Effect
سیستم اطفا بدون Detection و Control درست کامل نیست. Smoke/Heat/Flame/Gas Detector، Manual Release، Abort، Pressure Switch و Solenoid باید در Cause & Effect تعریف شوند. ارتباط با F&G Panel، HVAC Shutdown، Damper، Door Release و Alarmها باید تست شود.

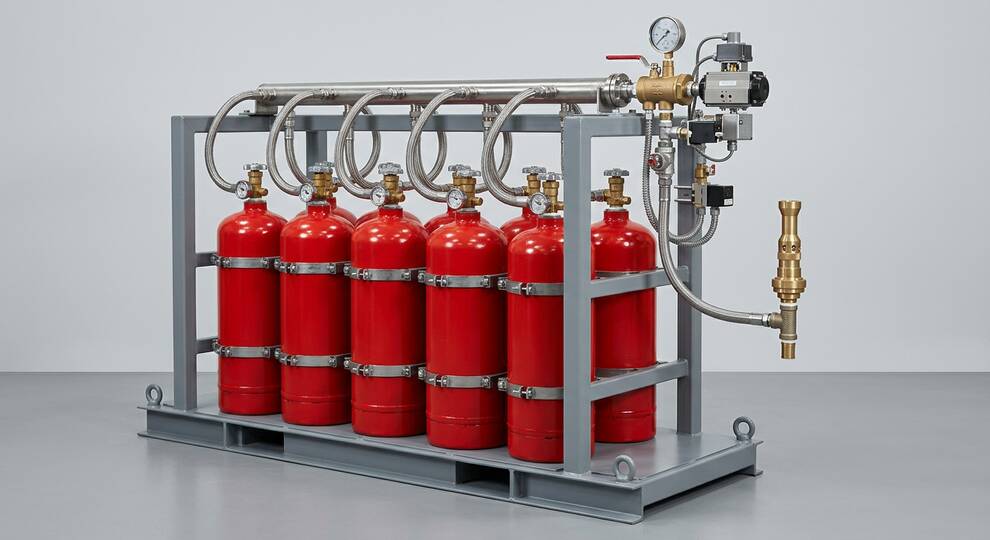

سیلندر، نازل و پایپینگ
محاسبه شبکه تخلیه، قطر لوله، افت فشار، تعداد نازل و محل نصب باید توسط نرمافزار یا روش مورد تأیید سازنده انجام شود. سیلندرها باید با وزن/فشار مناسب، Hydrotest، Bracket و دسترسی سرویس نصب شوند. نازل اشتباه یا مانع در مسیر تخلیه میتواند پوشش اطفا را ناقص کند.
مقایسه برند و مدارک
در مقایسه Kidde، Fike، Tyco/Johnson Controls، Minimax، Siemens یا Ansul باید گواهیها، نرمافزار محاسبات، Cylinder Approval، Nozzle Data، پنل کنترل، خدمات شارژ مجدد و قطعات یدکی بررسی شود. برای پروژه صنعتی، مدارک طراحی و Commissioning از خود تجهیزات مهمتر است.
برندها و سازندگان قابل بررسی
- Kidde / Carrier
- Fike
- Johnson Controls / Tyco
- Minimax
- Siemens Fire Safety
- Honeywell در کنترل و F&G
- Ansul در Foam/Industrial Fire
استانداردهای مهم
- NFPA 2001 برای Clean Agent Fire Extinguishing Systems
- NFPA 12 برای سیستمهای CO2
- NFPA 11 برای Foam Systems
- NFPA 750 برای Water Mist در کاربردهای مربوط
- EN 15004 برای Clean Agent در برخی پروژهها
- استانداردهای F&G، Cause & Effect و SIL طبق پروژه
دادههای لازم برای RFQ
- Hazard Type و Room/Area Volume
- Occupied/Unoccupied و Safety Philosophy
- Agent Type و NFPA/EN Standard
- Detection، Panel، Manual Release و Abort
- Cylinder Location، Piping، Nozzle و Calculation
- FAT/SAT، Commissioning و Maintenance Scope
خطاهای رایج خرید
- انتخاب عامل بدون تحلیل نوع حریق و حضور نفرات
- نداشتن Room Integrity Test برای Clean Agent
- استفاده از CO2 بدون رویه ایمنی نفرات
- تعریف نکردن Cause & Effect و Interlockها
- نادیده گرفتن شارژ مجدد، Hydrotest و نگهداری سیلندر
ثبت RFQ برای سیستم اطفای حریق Clean Agent، CO2 و Foam
ثبت RFQ این محصول ←مطالب مرتبط
پرسشهای متداول
در بسیاری موارد بله، چون باقیمانده نمیگذارد؛ اما Room Integrity و ایمنی نفرات باید بررسی شود.
برای فضاهای بدون نفرات یا با کنترل ایمنی سختگیرانه؛ برای افراد خطرناک است.
برای مایعات قابل اشتعال و حریقهای سطحی هیدروکربنی در مخازن و bundها.
جمعبندی: انتخاب مطمئن سیستم اطفای حریق Clean Agent، CO2 و Foam زمانی انجام میشود که کاربرد واقعی، استاندارد، مدارک، برند قابل قبول، الزامات نصب و روش پذیرش از ابتدا روشن باشد.
سیستم اطفای حریق؛ انتخاب عامل اطفا بر اساس خطر، فضا و ایمنی نفرات
سیستم اطفای حریق صنعتی میتواند شامل clean agent، CO2، foam، water mist، sprinkler، deluge، dry chemical یا ترکیبی از چند روش باشد. انتخاب عامل اطفا باید بر اساس نوع حریق، فضای بسته یا باز، حضور نفرات، تجهیزات برقی، مایعات قابل اشتعال، تهویه، زمان تخلیه، استاندارد پروژه و امکان بازگشت به سرویس انجام شود. استفاده از یک راهکار عمومی برای همه فضاها خطرناک است؛ CO2 در فضای دارای نفرات ریسک جدی دارد، foam برای برخی مایعات مناسب است، clean agent برای اتاق برق و کنترل کاربرد دارد و water mist برای برخی فضاها مزیت کاهش مصرف آب دارد.
در RFQ باید hazard description، room volume، ventilation، leakage، temperature، altitude، occupancy، fire class، required discharge time، design concentration، cylinder location، piping route، nozzle layout، detection/release logic، manual release/abort، alarm، interlock، استاندارد مرجع و مدارک طراحی مشخص شود. برای clean agent، NFPA 2001 و استانداردهای سازنده مطرح است؛ برای CO2، NFPA 12؛ برای foam، NFPA 11؛ برای water mist، NFPA 750 یا استانداردهای مرتبط ممکن است استفاده شود.
Clean Agent، CO2 و Foam
Clean agent برای اتاق کنترل، اتاق برق، UPS، سرور و فضاهایی که آب یا پودر به تجهیزات آسیب میزند مناسب است، اما room integrity، غلظت طراحی، زمان نگهداری، toxicity margin و سازگاری با محیط زیست باید بررسی شود. Door fan test یا enclosure integrity test برای اطمینان از ماندگاری غلظت اهمیت دارد. اگر اتاق نشتی زیاد داشته باشد، discharge موفق در لحظه اول کافی نیست و حریق ممکن است دوباره شعلهور شود.
CO2 برای فضاهای بدون نفر یا تجهیزات خاص استفاده میشود و نیازمند alarm، time delay، lockout، warning sign و procedure ایمنی سختگیرانه است. Foam برای مخازن، حوضچهها، loading area یا مایعات قابل اشتعال مطرح میشود؛ نوع foam concentrate، proportioning، expansion، compatibility با سوخت و آب، و discharge device باید مشخص باشد. Water mist در برخی کاربردها با قطرات ریز و کاهش اکسیژن موضعی/خنککاری عمل میکند، اما طراحی آن به فشار، nozzle و hazard وابسته است.
Detection، Release و Interlock
سیستم اطفا باید با detection و release panel هماهنگ باشد. در فضاهای حساس، cross-zone detection، pre-discharge alarm، time delay، manual release، abort switch، pressure switch، cylinder supervision و damper/fan shutdown مطرح میشود. اگر ventilation قبل از discharge قطع نشود، عامل اطفا از فضا خارج میشود. اگر door status یا damper interlock دیده نشود، concentration طراحی حفظ نمیشود. بنابراین اطفا فقط piping و cylinder نیست؛ logic کنترلی بخشی از سیستم است.
محاسبات، تست و مدارک
مدارک قابل درخواست شامل design calculation، hydraulic calculation، cylinder sizing، nozzle layout، isometric، P&ID، cause & effect، datasheet، certificate، FAT/SAT، pressure test، flushing، functional test، room integrity test و manual است. در زمان تحویل، cylinder serial، agent weight، hydrotest date، pressure gauge، actuator، hose، nozzle، bracket، signage و release accessories باید با مدارک تطبیق داده شود.
| سیستم | داده لازم RFQ | ریسک نقص اطلاعات |
|---|---|---|
| Clean Agent | Room volume، leakage، concentration، hold time | حفظ نشدن غلظت و اطفای ناقص |
| CO2 | Occupancy، lockout، delay، alarm، safety procedure | خطر جدی برای نفرات |
| Foam | Fuel type، area، application rate، concentrate | پوشش ناکافی سطح حریق |
| Water Mist | Hazard، nozzle، pressure، enclosure، approval | طراحی نامتناسب و اطفای ناقص |
چکلیست RFQ
- نوع hazard، ابعاد فضا، occupancy، ventilation و fire class.
- استاندارد مرجع، عامل اطفا، design concentration/rate و discharge time.
- Detection/release logic، cause & effect، alarm، abort و interlockها.
- Cylinder، nozzle، piping، valve، actuator، pressure switch و accessories.
- مدارک calculation، layout، FAT/SAT، pressure test، integrity test و manual.
- نیاز به spare cylinder، agent refill، maintenance kit و تست دورهای.
نگهداری و پذیرش
سیستم اطفا پس از نصب باید دورهای بازدید شود. وزن یا فشار cylinder، وضعیت actuator، integrity اتاق، obstruction مقابل nozzle، سلامت detectorها، باتری panel، signage و lockout procedure باید کنترل شود. تغییرات معماری اتاق، اضافه شدن cable penetration یا باز ماندن damper میتواند سیستم قبلاً تاییدشده را بیاثر کند. برای همین، هر تغییر در فضا باید با بازنگری طراحی اطفا همراه باشد.
جمعبندی: سیستم اطفای حریق باید با محاسبه، مدارک، منطق کنترلی و تست پذیرش خریداری شود. عامل اطفا باید با خطر واقعی و ایمنی نفرات سازگار باشد، نه صرفاً با قیمت یا عادت پروژه.
تکمیل سناریوهای ایمنی و بازگشت به سرویس
در سیستمهای اطفا، طراحی فقط برای لحظه discharge نیست؛ باید سناریوی قبل و بعد از discharge هم مشخص باشد. برای clean agent، تخلیه نفرات، pre-alarm، time delay، abort، shutdown تهویه و بستهشدن damperها باید در cause & effect ثبت شود. برای CO2، lockout و procedure ورود مجدد بسیار حیاتی است. برای foam، تامین آب، ذخیره concentrate، proportioner و زمان ادامه پاشش اهمیت دارد. اگر سیستم پس از discharge امکان refill سریع نداشته باشد، ریسک تکرار حریق در دوره بازگشت به سرویس بالا میرود.
در تحویل پروژه، وزن سیلندر، فشار، hydrotest date، وضعیت actuator، شیلنگ discharge، nozzle cap، signage، manual release و لوازم جانبی باید کنترل شود. اگر اتاق بعد از تست integrity تغییر کند، مثلاً کابل جدید وارد شود یا دریچه جدید نصب گردد، تست قبلی دیگر قابل اتکا نیست. بنابراین مدیریت تغییرات ساختمانی و تاسیساتی باید با سیستم اطفا هماهنگ باشد.
برای نگهداری، برنامه بازدید باید شامل detectorها، panel، battery، cylinder، piping، nozzle، alarm، interlock و room integrity باشد. این موارد باید در مدارک تحویل به بهرهبردار آموزش داده شود.
برای اتاقهای حساس، آموزش بهرهبردار باید شامل نحوه واکنش به pre-alarm، زمان تخلیه، abort، manual release، lockout و اقدام پس از discharge باشد. سیستم اطفا اگر درست استفاده نشود، حتی با طراحی صحیح هم ریسک عملیاتی ایجاد میکند.
اگر سیستم اطفا برای اتاق برق یا کنترل طراحی میشود، هماهنگی با کابلکشی، سینی کابل، کف کاذب، سقف کاذب و penetrationها ضروری است. بسیاری از نشتیهای اتاق از محل کابل یا دریچهها ایجاد میشود. اگر این نقاط پس از تست integrity تغییر کنند، باید تست یا ارزیابی دوباره انجام شود.
برای سیستم foam نیز کیفیت آب و سازگاری concentrate با تجهیزات باید پیش از خرید تایید شود.
