فلیم ارستر چیست و کجا لازم است؟
هر جا گاز یا بخار قابل اشتعال در مجاورت منبع احتمالی جرقه یا شعله قرار دارد، خطر انتقال شعله به داخل تجهیز یا مخزن وجود دارد. فلیم ارستر دقیقاً برای همین سناریو ساخته شده است: یک مانع فیزیکی با هندسه ویژه که گاز از آن عبور میکند اما شعله نمیتواند از آن بگذرد. این تجهیز در ونت مخازن ذخیره، خطوط جمعآوری گاز، سیستمهای بازیافت بخار و بیوگاز کاربرد دارد و جزو الزامات ایمنی بسیاری از پروژههاست. وجود آن در نقاط استراتژیک خط، تفاوت بین یک جرقه کنترلشده و یک حادثه بزرگ است.
اصل کار؛ خاموش کردن شعله با فلز
قلب فلیم ارستر، المنت آن است: لایههایی از نوار استیل کریمپشده که بین آنها هزاران کانال ریز مثلثی شکل میگیرد. وقتی جبهه شعله وارد این کانالها میشود، نسبت سطح به حجم بسیار بالای فلز، گرمای شعله را به سرعت جذب میکند. دمای گاز در حال سوختن به زیر حد لازم برای ادامه واکنش افت میکند و شعله در میانه المنت میمیرد. ابعاد این کانالها بر اساس حداکثر فاصله ایمن آزمایشی گاز مربوطه طراحی میشود؛ به همین دلیل هر المنت برای گروه مشخصی از گازها اعتبار دارد و نمیتوان یک ارستر را برای همه سیالها استفاده کرد.

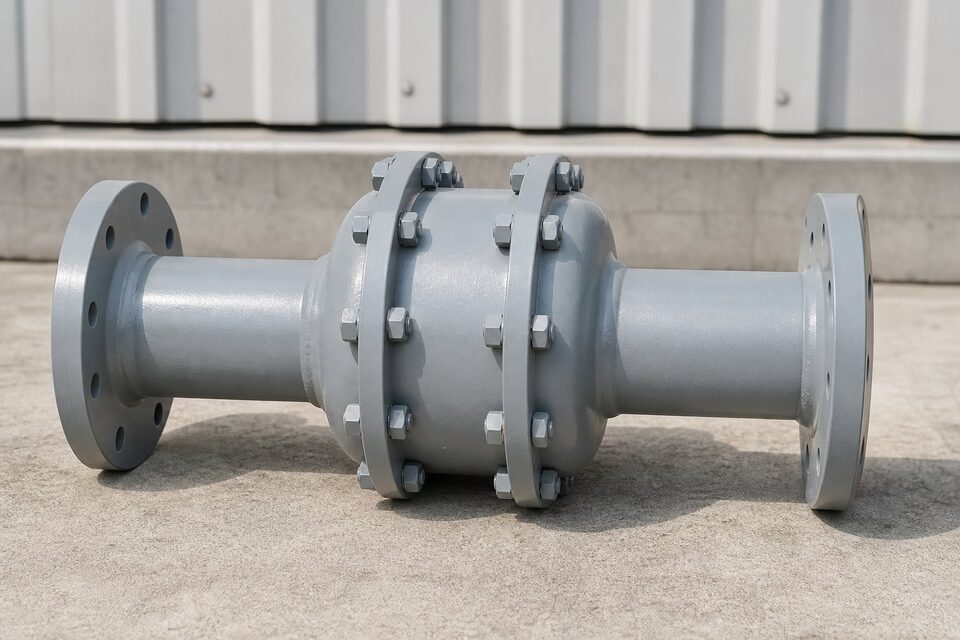

| سایز اسمی | 3 اینچ |
|---|---|
| نوع | خطی، دفلگریشن |
| بدنه | کربن استیل با پوشش صنعتی |
| المنت | استیل ضدزنگ کریمپد، قابل بیرون کشیدن برای سرویس |
| اتصال | فلنجی |
| وضعیت | موجود در انبار |
انتخاب صحیح؛ فراتر از سایز
سایز فقط نقطه شروع انتخاب است. پارامترهای اصلی، گروه گاز، محل نصب نسبت به منبع احتمالی اشتعال و مدت زمانی است که ارستر باید در برابر شعله پایدار بماند. در فاصله کوتاه از منبع جرقه، ارستر دفلگریشن کافی است؛ در فاصلههای طولانی که شعله فرصت شتاب گرفتن دارد، باید ارسترهای مقاومتر بررسی شوند. افت فشار المنت نیز باید با هیدرولیک خط چک شود؛ المنتی که برای گاز سختگیرانهتر طراحی شده، معمولاً افت فشار بیشتری دارد. در نهایت، دسترسی برای بیرون کشیدن و بازرسی المنت باید در چیدمان خط دیده شود.
نگهداری و پایش
المنت فلیم ارستر یک قطعه مصرفی نیست اما بینیاز از بازرسی هم نیست. گرفتگی با ذرات، نمک یا محصولات پلیمریزاسیون، هم افت فشار را افزایش میدهد و هم ظرفیت عبور را محدود میکند؛ خوردگی کانالها نیز میتواند ابعاد حیاتی آنها را تغییر دهد. در برنامه نگهداری، بازرسی دورهای المنت و کنترل افت فشار دو خط دیده شود. پس از هر رویداد عبور شعله نیز باید المنت بازرسی و در صورت آسیب تعویض گردد؛ تکیه بر المنت آسیبدیده، عملاً نداشتن حفاظت است.
موجودی و تحویل
قلم سایز 3 اینچ در انبار پیشرو تجهیز فرتاک موجود است و با مدارک فنی تحویل میشود. پیش از سفارش، نوع سیال، گروه گاز و محل نصب را اعلام کنید تا تطبیق المنت با سرویس تایید گردد؛ در صورت نیاز به سایز یا پیکربندی دیگر، امکان سفارشگذاری با زمان تحویل مشخص وجود دارد.
پرسشهای متداول
المنت آن از نوارهای فلزی کریمپشده با هزاران کانال بسیار ریز ساخته شده است. وقتی شعله وارد این کانالها میشود، سطح بزرگ فلز گرمای آن را جذب کرده و دمای شعله به زیر نقطه اشتعال گاز میرسد؛ در نتیجه شعله در همان نقطه خاموش میشود.
دفلگریشن به شعلهای با سرعت زیر صوت گفته میشود که معمولاً در فاصله کوتاه از منبع اشتعال رخ میدهد؛ دتونیشن موج انفجاری مافوق صوت است. ارسترهای دتونیشن برای فاصلههای طولانیتر از منبع جرقه طراحی شدهاند و ساختار مقاومتری دارند.
المنت باید به صورت دورهای از نظر گرفتگی، خوردگی و آسیب مکانیکی بازرسی شود؛ در سرویسهای با ذرات یا پلیمریزاسیون، دفعات بازرسی بیشتر است. گرفتگی المنت هم افت فشار را زیاد میکند و هم ظرفیت عبور را کاهش میدهد.
خیر؛ انتخاب ارستر به گروه گاز و حداکثر فاصله ایمن آزمایشی آن بستگی دارد. گازها در گروههای مختلف قرار میگیرند و ارستر باید متناسب با سختگیرانهترین گاز موجود در سرویس انتخاب شود.
