نازل چک چیست؟

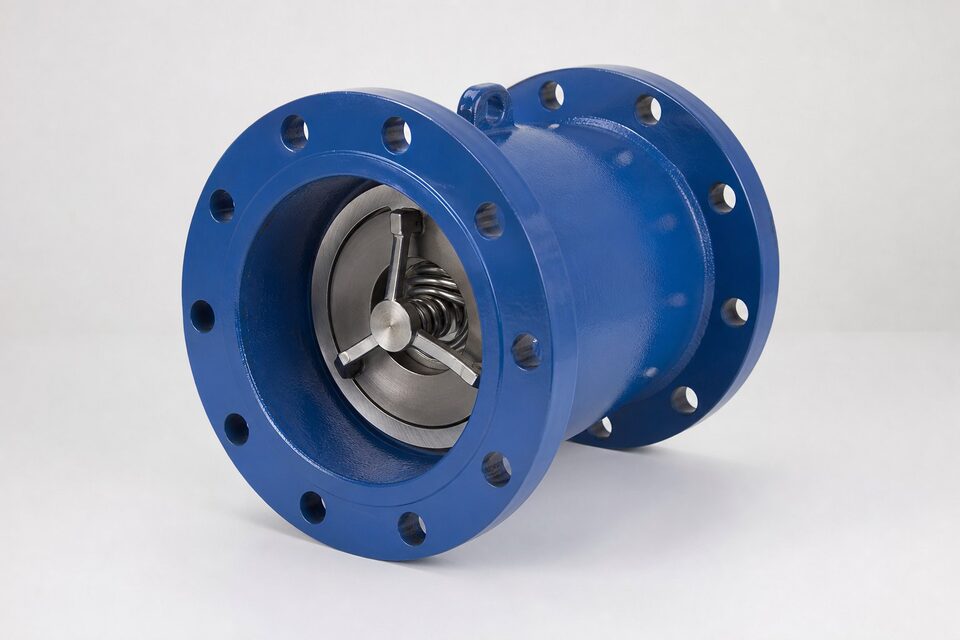

شیر یکطرفه نازلی طرحی از خانواده شیرهای آکسیال است: دیسک روی یک محور مرکزی با فنر، در مسیری بسیار کوتاه حرکت میکند و نشیمنگاه به شکل نازل طراحی شده است. این هندسه دو مزیت اصلی دارد: اول، دیسک در حالت باز افت فشار کمی ایجاد میکند؛ دوم، به دلیل مسیر کوتاه و نیروی فنر، بسته شدن پیش از معکوس شدن کامل جریان اتفاق می‌افتد. همین بسته شدن فوق سریع است که نازل چک را به یکی از بهترین گزینه‌ها برای جلوگیری از ضربه قوچ تبدیل کرده است.
ضربه قوچ و نقش نازل چک
وقتی پمپ ناگهان متوقف میشود، جریان رو به جلو کاهش می‌یابد و سپس معکوس میشود؛ اگر دیسک شیر یکطرفه هنوز باز باشد، ستون سیال معکوس‌شده با شدت به آن برخورد کرده و موج فشار مخربی ایجاد میکند. شدت این موج به سرعت بسته شدن شیر بستگی دارد: هرچه دیسک زودتر بنشیند، موج ضعیف‌تر است. نازل چک با فنر و مسیر کوتاه، این بسته شدن را در کسری از زمان سوئینگ انجام می‌دهد و در بسیاری موارد، نیاز به تجهیزات جانبی کنترل ضربه قوچ را کاهش می‌دهد.
مقایسه با طرح‌های دیگر
| معیار | نازل چک | دوپلیت | سوئینگ |
|---|---|---|---|
| سرعت بسته شدن | بسیار سریع | سریع | کند |
| افت فشار در حالت باز | کم | کم | بسیار کم |
| حساسیت به ضربه قوچ | بسیار کم | کم | زیاد |
| ساختار | آکسیال فنری | ویفری دو دیسک | لولایی |
| سایز رایج | کوچک تا متوسط و بزرگ | کوچک تا بزرگ | متوسط تا بزرگ |
نازل چک در محافظت از پمپها از همه سریع‌تر عمل میکند.
معیارهای انتخاب
انتخاب نازل چک با تحلیل شرایط توقف پمپ شروع میشود: دبی، هد و شتاب معکوس شدن جریان تعیین می‌کنند که چه سرعت بسته‌شدنی لازم است. در ایستگاه‌های پمپاژ با خطوط طولانی، معمولاً تحلیل گذرا انجام میشود و نازل چک به عنوان بخشی از راه‌حل انتخاب می‌گردد. متریال فنر باید متناسب سیال باشد؛ چون شکست فنر به معنای از دست رفتن بسته شدن سریع است. در سایزهای بزرگ، هدایت دیسک و دسترسی برای سرویس نیز باید با سازنده بررسی شود.
نصب و نکات عملیاتی
نازل چک در خطوط افقی و عمودی قابل نصب است اما جهت فلش روی بدنه باید دقیقاً با جهت جریان منطبق باشد. فاصله مناسب بعد از پمپ و قبل از زانو، عملکرد هیدرولیکی را بهبود می‌دهد. در نقاطی که احتمال وجود ذرات درشت وجود دارد، باید از ورود اجسام خارجی به نشیمنگاه جلوگیری شود چون نشتی یا گیر کردن دیسک در این طرح، مزیت اصلی آن را از بین می‌برد. بازرسی دوره‌ای فنر و نشیمنگاه، به ویژه در سرویس‌های با سیکل کاری بالا، توصیه میشود.
بازرسی و عیب‌یابی نازل چک
نازل چک‌ها به دلیل کاربرد در خطوط حساس و پمپ‌های بزرگ، نیازمند برنامه بازرسی فعال‌تری نسبت به شیرهای یکطرفه معمولی‌اند. در بازرسی‌های دوره‌ای که معمولا در توقف‌های برنامه‌ریزی‌شده انجام میشود، چند نقطه کلیدی کنترل می‌شوند: سطح نشیمن و دیسک از نظر فرسایش و خط، فنرها از نظر خوردگی و خستگی، و محور و بوش‌ها از نظر لقی. لقی محور اگر از حد مجاز بیشتر شود، حرکت دیسک نامتقارن شده و هم صدا و هم سایش نامتقارن ایجاد میکند. در پایش آنلاین، صدای کاری شیر شاخص ارزشمندی است: صدای تق‌تق یا لرزش مداوم در دبی عادی، نشانه باز و بسته شدن مکرر دیسک است که معمولا از انتخاب سایز بزرگ‌تر از نیاز یا شرایط پمپاژ نامناسب ناشی میشود. در شیرهای مجهز به اهرم و وزنه یا سیستم میرایی، وضعیت این اجزا و تنظیمات آنها نیز باید دوره‌ای کنترل و ثبت شود. نکته مهم در تعمیرات، استفاده از قطعات یدکی اصلی با متریال متناسب است؛ فنر جایگزین نامتناسب ممکن است در ظاهر مشابه باشد اما سختی متفاوت آن، کل رفتار دینامیکی شیر را تغییر دهد و عملا مزیت اصلی نازل چک یعنی بسته شدن سریع و کنترل‌شده را از بین ببرد.
در خطوطی که الگوی پمپاژ آنها تغییر کرده است، بازنگری رفتار دینامیکی شیر را در نظر بگیرید؛ تغییر دبی یا تعداد استارت پمپها ممکن است شرایطی ایجاد کند که تنظیم اولیه دیگر بهینه نباشد و صدا یا فرسایش زودرس به دنبال داشته باشد.
جمع‌بندی
نازل چک سریع‌ترین عضو خانواده شیرهای یکطرفه است و در نقاطی که ضربه قوچ تهدید اصلی است، انتخاب اول محسوب میشود. با تحلیل شرایط توقف، انتخاب فنر متناسب سیال و نصب صحیح، این شیر از پمپها و خطوط گران‌قیمت محافظت میکند و هزینه‌های ناشی از حوادث ضربه قوچ را به حداقل میرساند.
سوالات رایج
چرا نازل چک سریع‌تر از سوئینگ می‌بندد؟
مسیر حرکت دیسک بسیار کوتاه است و فنر مرکزی آن را به سمت بسته شدن هل می‌دهد؛ در نتیجه پیش از معکوس شدن کامل جریان، دیسک روی نشیمنگاه نشسته است.
کجا به این سرعت نیاز داریم؟
در دیسچارج پمپها و کمپرسورهایی که توقف ناگهانی آنها ضربه قوچ ایجاد میکند؛ بسته شدن سریع، موج فشار را به حداقل میرساند.
آیا افت فشار آن زیاد است؟
در حالت باز افت فشار رقابتی دارد؛ چون دیسک درون مسیر قرار می‌گیرد اما طراحی آیرودینامیک آن را محدود نگه می‌دارد. برای نقاط با محدودیت شدید افت فشار باید محاسبه انجام شود.
این شیر با چه استانداردی ساخته میشود؟
معمولاً تحت مراجع شیرهای یکطرفه ویفری یا به صورت فلنجدار، با تست مطابق مرجع تست شیرآلات؛ متریال بدنه و فنر نیز باید در سفارش مشخص شود.
