ساختار و اصل کار

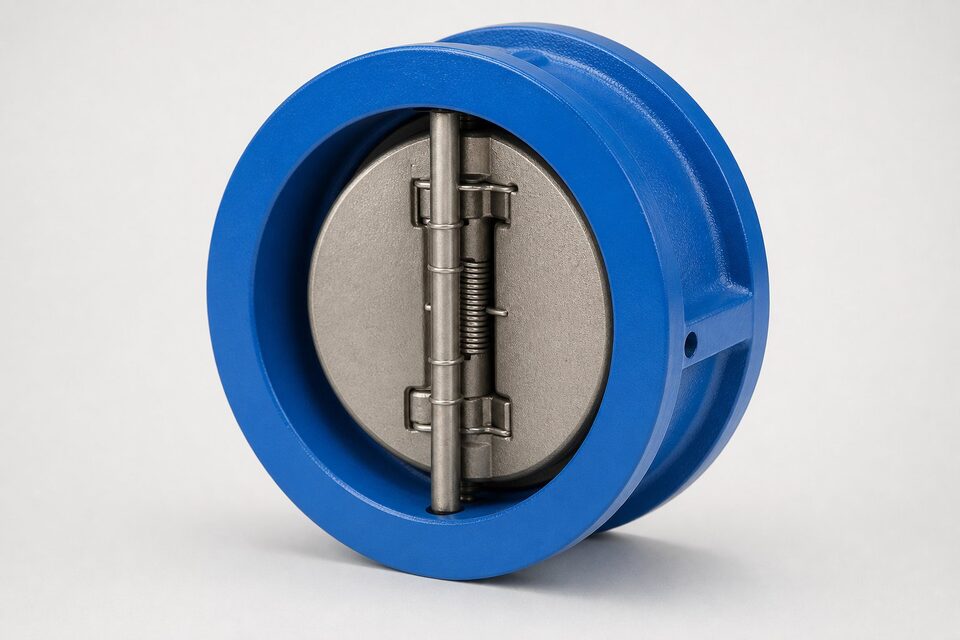

شیر دوپلیت از دو دیسک نیمه تشکیل شده که روی یک محور مرکزی در میان بدنه نصب شده‌اند و یک یا دو فنر آن‌ها را بسته نگه می‌دارد. با شروع جریان، فشار سیال دیسکها را باز میکند و با کاهش جریان، فنر پیش از معکوس شدن کامل، دیسکها را به نشیمنگاه برمی‌گرداند. این بسته شدن کنترل‌شده، مهم‌ترین ویژگی دوپلیت است: چون دیسکها هنگام معکوس شدن جریان تقریباً بسته‌اند، ستون سیال با شدت به دیسک برخورد نمی‌کند و ضربه قوچ به حداقل می‌رسد. بدنه ویفری بین دو فلنج قرار می‌گیرد و طول نصب بسیار کوتاهی دارد.
مزایا نسبت به سوئینگ
- وزن تا یک‌سوم و طول تا یک‌چهارم سوئینگ هم‌سایز؛ کاهش بار سازه و هزینه پشتیبانی.
- بسته شدن سریع با فنر و کاهش چشمگیر ضربه قوچ.
- نصب در همه جهت‌ها، شامل خطوط عمودی.
- افت فشار رقابتی به دلیل طراحی آیرودینامیک دیسکها.
- هزینه تمام‌شده پایین‌تر در سایزهای متوسط و بزرگ.
الزامات مرجع ساخت
شیرهای دوپلیت معمولاً تحت مرجع شیرهای یکطرفه ویفری ساخته میشوند که ابعاد نصب، متریال‌ها، فشارهای تست و روش آزمون را تعریف میکند. در سفارش، کلاس فشاری باید با مرجع طراحی شیرآلات سازگار باشد و متریال بدنه و تریم مطابق جداول متریال همان مرجع انتخاب شود. تست بدنه و عملکرد دیسکها الزامی است و در سرویسهای حساس، معیار نشتی نشیمنگاه نیز توافق میشود. گواهی مواد بدنه، دیسکها و فنر باید در مدارک تحویل باشد؛ چون فنر تنها قطعه‌ای است که اگر متریال آن اشتباه انتخاب شود، شکست آن ناگهانی است.
سایز، نصب و فاصله
دوپلیت از سایزهای کوچک تا حدود شصت اینچ و بیشتر عرضه میشود و در سایزهای بزرگ، مزیت اقتصادی آن آشکار می‌گردد. نصب بین دو فلنج هم‌کلاس الزامی است و باید از واشرها و پیچ‌های متناسب استفاده شود. هرچند این طرح نسبت به سوئینگ به جریان آرام‌تری نیاز ندارد، بهترین عملکرد را در فاصله مناسب بعد از پمپ دارد و باید از نصب بلافاصله بعد از زانو پرهیز شود. در خطوط عمودی، جهت جریان باید رو به بالا باشد تا فلش روی بدنه با جهت واقعی منطبق گردد.
نقاط ضعف و محدودیت‌ها
فنر مرکزی در سرویسهای خورنده نقطه حساس است و باید از متریال مقاوم ساخته شود؛ شکست فنر به معنای از دست رفتن بسته شدن سریع است. دسترسی برای سرویس نشیمنگاه در سایزهای بزرگ محدودتر از سوئینگ است و معمولاً تعمیر به صورت باز کردن کامل انجام میشود. در سیال‌های حاوی ذرات درشت یا الیاف، محور مرکزی می‌تواند محل تجمع شود و در این سرویس‌ها باید طرح‌های بدون محور یا سوئینگ بررسی گردد. با شناخت این محدودیت‌ها، انتخاب دوپلیت یک تصمیم مطمئن و اقتصادی است.
بازرسی و خرابی‌های رایج
شیرهای دوپلیت با وجود مزایای ذاتی، نقاط ضعف مشخصی دارند که در برنامه بازرسی باید دیده شوند. محوری‌ترین نقطه ضعف، شفت و فنر مرکزی است: شفتی که در طول زمان دچار سایش یا خوردگی شود، لقی پلیت‌ها و در نتیجه ضربه و صدای کاری را در پی دارد و فنر نیز در سرویسهای خورنده مستعد شکست خستگی است. علامت رایج خرابی، صدای تق‌تق در دبی‌های پایین است که نشان می‌دهد پلیت‌ها در حال باز و بسته شدن مکررند؛ ادامه این وضعیت هم صدا و هم سایش سریع نشیمن را به همراه دارد. در بازرسی‌های دوره‌ای، وضعیت فنرها، لقی شفت و سطح نشیمن کنترل میشود و در صورت فرسایش، مجموعه فنر و شفت تعویض می‌گردد. نکته مهم در خرید قطعات یدکی، تطابق دقیق متریال فنر با سیال سرویس است، چون فنر نامتناسب ممکن است در ظاهر مشابه باشد اما عمر بسیار کوتاه‌تری داشته باشد. ثبت تاریخچه صدای کاری شیر نیز ابزار ساده و موثری برای تشخیص زودهنگام فرسودگی است.
جمع‌بندی
دوپلیت انتخاب اول نقاطی است که سرعت بسته شدن، فشردگی و ضربه قوچ اهمیت دارد: دیسچارج پمپ‌ها، ایستگاه‌های پمپاژ و خطوط بزرگ. با ذکر کلاس، متریال فنر و معیار تست در استعلام و رعایت نکات نصب، این شیر سال‌ها با حداقل نگهداری کار میکند و در سایزهای بزرگ، هم هزینه خرید و هم بار سازه را کاهش می‌دهد.
سوالات رایج
مزیت اصلی دوپلیت نسبت به سوئینگ چیست؟
بسته شدن سریع با فنر پیش از معکوس شدن کامل جریان که ضربه قوچ را به حداقل می‌رساند، به همراه وزن و طول بسیار کمتر در سایزهای بزرگ.
آیا دوپلیت در هر جهتی نصب میشود؟
بله؛ فنر مرکزی باعث میشود دیسکها مستقل از وزن خود بسته شوند و نصب افقی، عمودی و مورب ممکن باشد.
فنر مرکزی چه محدودیتی ایجاد میکند؟
در سرویسهای خورنده باید از متریال مناسب ساخته شود و در سایزهای بزرگ، دسترسی برای سرویس نشیمنگاه محدودتر از سوئینگ است.
این شیرها تحت چه مرجعی ساخته میشوند؟
معمولاً تحت مرجع شیرهای یکطرفه ویفری با الزامات ابعادی و تست مشخص؛ متریال بدنه نیز مطابق مرجع طراحی شیرآلات کلاسبندی میشود.
مطالب مرتبط
- راهنمای جامع شیر یکطرفه
- مقایسه طرح‌های سوئینگ، لیفت و دوپلیت
- متریال بدنه شیرآلات
- راهنمای تست و معیارهای نشتی شیرآلات
با ذکر سایز، کلاس و متریال فنر و نشیمنگاه، شیر دوپلیت منطبق با مرجع تست به همراه مدارک عرضه میشود.
