چرا (NDT) اهمیت دارد؟
عیوب ساخت مانند ترک، تخلخل و عدم‌ذوب، در بازرسی چشمی دیده نمی‌شوند اما می‌توانند در بهره‌برداری به شکست فاجعه‌بار منجر شوند. تستهای غیرمخرب این عیوب را پیش از ورود تجهیز به سرویس آشکار میکنند و در دوره بهره‌برداری نیز رشد ترک و کاهش ضخامت را پایش می‌نمایند. به همین دلیل، (NDT) بخشی جدایی‌ناپذیر از تضمین کیفیت در ساخت و نگهداری در صنایع نفت و گاز، نیروگاهی و ساختمان است؛ و نتیجه آن، فقط در گزارش‌ها دیده نمی‌شود، بلکه از توقف‌های ناخواسته و حوادث جلوگیری می‌کند.
روش‌های اصلی

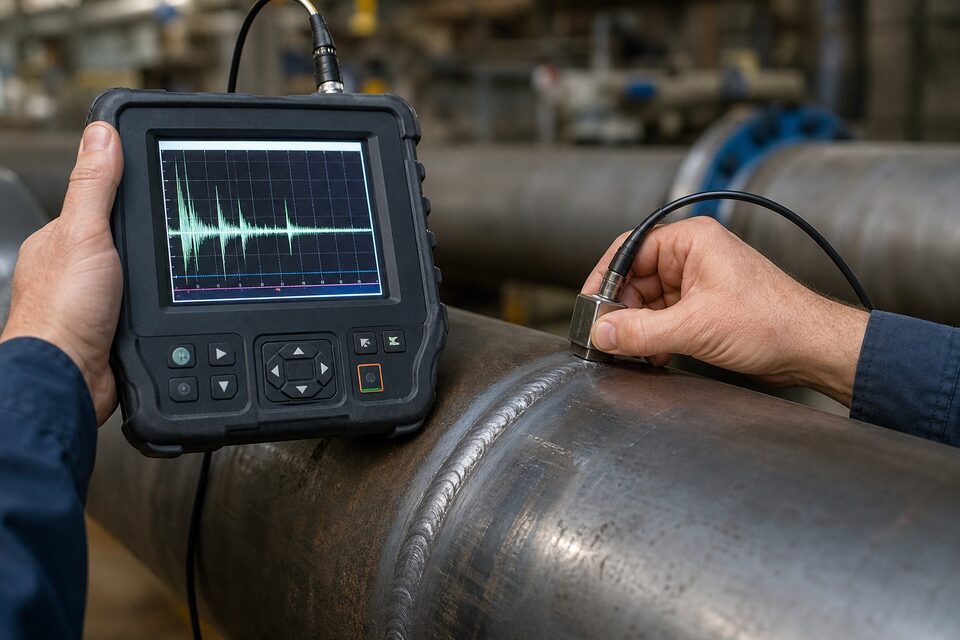

- التراسونیک (UT): امواج صوتی برای عیوب داخلی و ضخامتسنجی؛ دقیق و پرکاربرد.
- رادیوگرافی (RT): تصویربرداری با اشعه برای عیوب حجمی؛ با مدرک ماندگار.
- ذرات مغناطیسی (MT): عیوب سطحی و زیرسطحی در مواد فرومغناطیسی.
- مایعات نافذ (PT): عیوب سطحی در همه مواد غیرمتخلخل؛ ساده و ارزان.
- تست چشمی (VT): اولین قدم هر بازرسی، با ابزارهای اندازه‌گیری ساده.
انتخاب روش بر اساس عیب و ماده
هیچ روشی برای همه عیوب بهترین نیست. ترک‌های سطحی در فولاد کربنی با ذرات مغناطیسی سریع و مطمئن پیدا می‌شوند؛ در استیل غیرمغناطیسی، همان ترک با مایعات نافذ آشکار می‌گردد. عیوب داخلی در جوش‌ها با رادیوگرافی یا التراسونیک بررسی می‌شوند: رادیوگرافی تصویر حجمی و ماندگار میدهد اما نیازمند تمهیدات ایمنی اشعه است؛ التراسونیک برای عیوب صفحهای مانند عدم‌ذوب حساس‌تر است و برای ضخامتسنجی دوره‌ای بی‌رقیب است. انتخاب روش باید بر اساس نوع عیب مورد انتظار، جنس قطعه، الزامات کد ساخت و امکان دسترسی انجام شود.
صلاحیت بازرس و گزارش‌دهی
نتیجه (NDT) بیش از آنکه به دستگاه وابسته باشد، به مهارت بازرس وابسته است؛ به همین دلیل استانداردها بازرسها را در سطوح مختلف گواهی میکنند و صلاحیت آن‌ها باید با حساسیت قطعه متناسب باشد. گزارش بازرسی نیز باید روش، تجهیز، شرایط تست، محل عیب و معیار پذیرش را شفاف ذکر کند تا قابل دفاع و قابل ردیابی باشد. در پروژهها، برنامه بازرسی که نقاط، روش‌ها و زمان‌های تست را مشخص می‌کند، باید پیش از ساخت تایید شود تا از دوباره‌کاری و توقف در مراحل ساخت جلوگیری گردد.
برنامه بازرسی و زمان‌بندی
یکی از دلایل اصلی دوباره‌کاری در پروژهها، نبود برنامه بازرسی مشخص است. وقتی نقاط تست، روش‌ها و زمان آن‌ها از ابتدا در مدارک ساخت نیامده باشد، بازرسی‌ها در مراحل نامناسب انجام شده یا تکرار می‌شوند. برنامه بازرسی باید با نقشه ساخت، نقاط جوش و اقلام خرید هماهنگ باشد و زمان‌های انتظار برای تست‌هایی مانند رادیوگرافی نیز در زمان‌بندی دیده شود. این هماهنگی، هم هزینه را کاهش میدهد و هم از توقف خط تولید در مراحل حساس جلوگیری می‌کند.
مدیریت مدارک و سوابق بازرسی
ارزش بازرسی غیرمخرب تنها در لحظه اجرا خلاصه نمی‌شود؛ بخش بزرگی از این ارزش در مدارک و سوابقی است که برای سال‌ها مرجع تصمیم‌های بعدی باقی می‌مانند. یک نظام مدیریت مدارک موثر باید چند ویژگی داشته باشد. اول، ساختار کدگذاری شفاف: هر گزارش باید به قلم بازرسیشده، شماره جوش یا قطعه، تاریخ، روش، سطح پذیرش و نام بازرس قابل ارجاع باشد تا بازیابی آن در آینده ممکن شود. دوم، ثبت شرایط مرجع: ضخامت‌ها، مقادیر پایه و نتایج اولیه باید طوری ثبت شوند که مقایسه در بازرسی‌های دوره‌ای بعدی معنادار باشد؛ بدون ثبت نقطه شروع، روند فرسودگی قابل ارزیابی نیست. سوم، مدیریت عدم انطباق‌ها: هر عیب یافته باید چرخه کامل خود را طی کند؛ ثبت، ارزیابی، تصمیم تعمیر یا پذیرش، اجرای اقدام و بازرسی مجدد. نیمه‌کاره رها کردن این چرخه، یکی از ریسک‌های پنهان بازرسی است. چهارم، یکپارچگی با مدارک ساخت: در پروژهها، گزارش‌های بازرسی غیرمخرب باید به مدارک متریال و نقشه‌های چون‌ساخت متصل باشند تا زنجیره کامل ردیابی شکل بگیرد. در پروژه‌های بزرگ، استفاده از سامانه‌های دیجیتال مدیریت بازرسی، هم دسترسی را ساده و هم خطاهای بایگانی کاغذی را حذف می‌کند. و در نهایت، سیاست نگهداری بلندمدت سوابق باید از ابتدا مشخص باشد؛ گزارش‌هایی که امروز تولید می‌شوند، ممکن است دهه‌ها بعد در ارزیابی عمر تجهیزات یا بررسی یک حادثه، مهم‌ترین سند در دسترس باشند.
جمع‌بندی
تستهای غیرمخرب، چشمان بازرسی صنعتی هستند: هر روش پنجره‌ای به نوعی از عیب باز می‌کند. با انتخاب روش متناسب عیب و ماده، استفاده از بازرس دارای صلاحیت و گزارش‌دهی شفاف، کیفیت ساخت و بهره‌برداری تجهیزات تضمین می‌شود و ریسک شکست‌های پرهزینه به حداقل می‌رسد.
سوالات رایج
تست غیرمخرب چیست؟
مجموعه روشهایی که سلامت قطعه را بدون آسیب رساندن به آن ارزیابی میکنند؛ برخلاف تستهای مخرب که نمونه را تخریب میکنند، قطعه بازرسیشده قابل استفاده باقی میماند.
کدام روش برای عیوب داخلی مناسب است؟
التراسونیک و رادیوگرافی هر دو عیوب داخلی را آشکار میکنند؛ التراسونیک برای ضخامتسنجی و عیوب صفحهای قویتر است و رادیوگرافی تصویر دائمی از حجم عیب ارائه میدهد.
عیوب سطحی با چه روشی پیدا می‌شوند؟
مایعات نافذ برای همه مواد غیرمتخلخل و ذرات مغناطیسی برای مواد فرومغناطیسی؛ تست چشمی نیز اولین و ساده‌ترین روش برای عیوب آشکار است.
سطح صلاحیت بازرس چرا مهم است؟
نتایج (NDT) به مهارت بازرس وابسته است؛ استانداردها بازرسها را در سطوح مختلف گواهی میکنند و در پروژهها، سطح صلاحیت بازرس باید با حساسیت قطعه متناسب باشد.
