نقش گسکت در اتصال فلنجی
گسکت با پر کردن ناهمواری‌های میکروسکوپی سطح فلنج، مسیر نشت سیال را می‌بندد. کیفیت آببندی به سه عامل بستگی دارد: متریال و ساختار گسکت، صافی سطح نشیمنگاه و گشتاور صحیح پیچ‌ها. غفلت از هر یک از این سه عامل به نشتی منجر میشود.

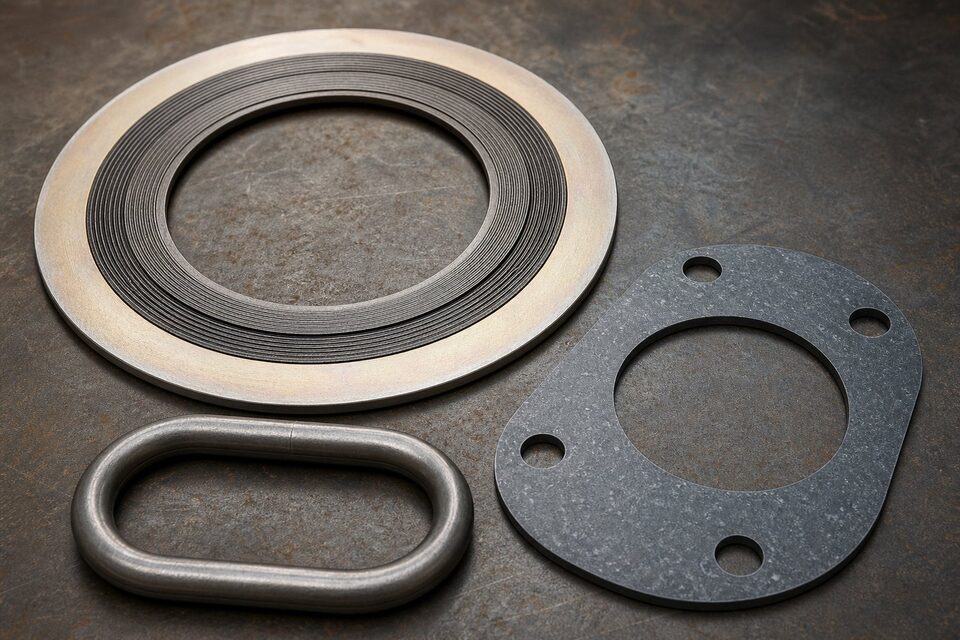

انواع اصلی گسکت
- اسپیرال واند (Spiral Wound): نوار فلزی V شکل با پرکنندهٔ غیرفلزی — پرکاربردترین گسکت فرآیندی.
- حلقه RTJ: حلقه فلزی توپُر برای فلنجهای شیاردار پرفشار.
- تخت (Flat/Sheet): از ورق‌های غیرفلزی برای سرویسهای کم‌فشار.
- کامپروفایل (Kammprofile): هسته فلزی دندانه‌دار با لایهٔ نرم — مقاوم در برابر جابه‌جایی.
معیارهای انتخاب گسکت
انتخاب گسکت بر اساس دما، فشار، ماهیت سیال و نوع فلنج انجام میشود. جدول زیر یک راهنمای کلی ارائه می‌دهد:
| نوع گسکت | کلاس فشاری متداول | دمای کاری | کاربرد |
|---|---|---|---|
| اسپیرال واند | 150–2500 | تا ~۴۵۰°C (با گرافیت) | سرویس فرآیندی عمومی |
| RTJ | 600–2500 | تا دمای بالا | سرویس پرفشار و دما بالا |
| کامپروفایل | 150–1500 | تا ~۵۰۰°C | مقاوم در برابر چرخه حرارتی |
| تخت غیرفلزی | 150 | تا ~۲۰۰°C | آب و سرویس عمومی |
مقادیر تقریبی — انتخاب نهایی با استاندارد و شرایط طراحی است.
نکات نصب و بستن پیچ
- سطح فلنج را از نظر خراش و خوردگی بازرسی کنید.
- گسکت را دقیقاً مرکز کنید و از گیر کردن آن جلوگیری کنید.
- پیچ‌ها را به‌صورت ستاره‌ای و در چند مرحله ببندید.
- گشتاور نهایی را با آچار گشتاور طبق رویه اعمال کنید.
متریال حلقه و پرکننده
انتخاب متریال حلقهٔ گسکت اسپیرال واند باید با متریال فلنج و شرایط خوردگی سازگار باشد؛ رایجترین حلقه‌ها 316L، 304 و مونل هستند. پرکننده نیز بر اساس دما و سازگاری شیمیایی انتخاب میشود: گرافیت برای دمای بالا و PTFE برای سرویسهای شیمیایی و محدودیت نشت پایین.
- سازگاری گالوانیک حلقه با متریال فلنج را بررسی کنید.
- برای سرویس کلر و اسیدها پرکنندهٔ PTFE را ترجیح دهید.
- در سرویس ترش الزامات NACE MR0175 را لحاظ کنید.
- گواهی مواد حلقه و پرکننده را درخواست و آرشیو کنید.
در فلنجهای با قطر بزرگ، یکنواختی گشتاور پیچ‌ها اهمیت دوچندان دارد؛ بستن نامتقارن پیچ‌ها گسکت را له میکند و مسیر نشت ایجاد میکند. استفاده از الگوی ستاره‌ای و ابزار هیدرولیک برای قطرهای بالا توصیه میشود.
جمع‌بندی
گسکت مناسب و نصب صحیح، شرط آببندی مطمئن است. برای استعلام گسکت و فلنج، صفحهٔ تامین تجهیزات پایپینگ را ببینید.
سوالات رایج
گسکت اسپیرال واند برای چه سرویسی مناسب است؟
گسکت اسپیرال واند برای سرویسهای فرآیندی عمومی با دما و فشار متغیر مناسب است و با انتخاب صحیح متریال پرکننده و حلقه، در کلاسهای ۱۵۰ تا ۲۵۰۰ کاربرد دارد.
گسکت RTJ کجا استفاده میشود؟
گسکت RTJ در فلنجهای با نشیمنگاه شیاردار برای سرویسهای پرفشار و دمای بالا استفاده میشود و آببندی فلز به فلز بسیار مطمئنی ایجاد میکند.
متریال پرکننده گسکت اسپیرال واند چه گزینههایی دارد؟
گرافیت انعطافپذیر و PTFE رایجترین پرکنندهها هستند؛ گرافیت برای دمای بالا و PTFE برای سرویسهای خورنده و محدودیت نشت پایین کاربرد دارد.
آیا گسکت قابل استفاده مجدد است؟
خیر، گسکت پس از باز شدن اتصال باید تعویض شود؛ استفاده مجدد از گسکت تغییرشکل‌یافته عامل نشتی در اتصال مجدد است.
