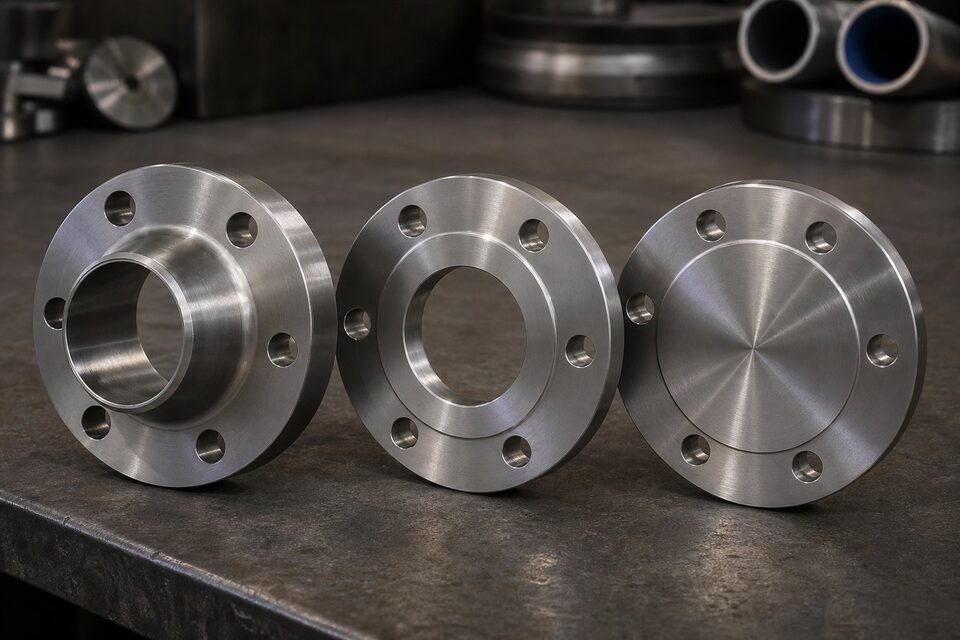

کلاس فشاری فلنج یعنی چه؟
کلاس فشاری فلنج یک عدد نامی است که رابطهٔ فشار-دمای مجاز فلنج را مطابق استاندارد ASME B16.5 مشخص می‌کند. اعداد رایج شامل Class 150، 300، 600، 900، 1500 و 2500 هستند و هرچه عدد بالاتر باشد، فلنج ضخیم‌تر، پیچ‌ها بزرگ‌تر و تحمل فشار در دمای معین بیشتر است.
نکتهٔ کلیدی که بیشترین اشتباه را ایجاد می‌کند این است که «کلاس ۳۰۰» به معنی «۳۰۰ psi در هر دما» نیست. در دمای محیط فلنج کربنی کلاس ۳۰۰ حدود ۷۴۰ psi تحمل می‌کند و این عدد با افزایش دما به‌تدریج افت می‌کند؛ بنابراین انتخاب کلاس باید بر اساس فشار و دمای طراحی خط انجام شود، نه فقط فشار نامی.
نمودار دما-فشار و مفهوم گروه متریال
استاندارد ASME B16.5 فشار مجاز را در قالب جدول‌های دما-فشار (Pressure-Temperature Ratings) برای هر کلاس و هر گروه متریال منتشر کرده است. چند گروه متریال پرکاربرد عبارتند از:
- گروه ۱.۱ (کربن استیل): A105 برای فلنج آهنگری، رایج‌ترین گروه برای سرویس‌های عمومی.
- گروه ۱.۹ (آلیاژ کروم-مولی): A182 F11/F22 برای سرویس‌های دمای بالا.
- گروه ۲.۳ (استنلس ۳۱۶): A182 F316 برای سرویس‌های خورنده و دماهای بالا/پایین.
- گروه ۲.۲ (استنلس ۳۰۴): A182 F304 برای محیط‌های خورندهٔ ملایم.
| کلاس فشاری | فشار مجاز کربنی در ۳۸°C (psi) | فشار مجاز کربنی در ۲۰۰°C (psi) | کاربرد متداول |
|---|---|---|---|
| 150 | ۲۸۵ | ۲۶۰ | خطوط فشار پایین و سرویس عمومی |
| 300 | ۷۴۰ | ۶۷۵ | خطوط فرآیندی فشار متوسط |
| 600 | ۱۴۸۰ | ۱۳۵۰ | هدرهای پرفشار و تزریق |
| 900 | ۲۲۲۰ | ۲۰۲۵ | سرویس‌های فشار بالا |
| 1500 | ۳۷۰۵ | ۳۳۷۵ | چاه‌ها و سرویس‌های ویژه |
مقادیر تقریبی برای گروه متریال ۱.۱ — انتخاب نهایی باید با جدول رسمی استاندارد تطبیق شود.
سطح نشیمنگاه و تأثیر آن بر آب‌بندی
سطح نشیمنگاه فلنج مستقیماً بر کیفیت آب‌بندی اثر می‌گذارد. سه نوع رایج عبارتند از Raised Face (RF) برای کلاس‌های پایین، Ring Type Joint (RTJ) برای کلاس‌های بالا و سرویس‌های پرفشار، و Flat Face (FF) برای اتصال به تجهیزات چدنی. انتخاب نادرست سطح نشیمنگاه می‌تواند به نشتی در تست هیدرواستاتیک و توقف پروژه منجر شود.
نکات خرید و انتخاب فلنج
- همیشه کلاس فشاری را همراه با متریال و دما اعلام کنید؛ عدد کلاس بهتنهایی مبهم است.
- سطح نشیمنگاه (RF/RTJ/FF) و استاندارد ابعادی (B16.5 یا B16.47) را مشخص کنید.
- گواهی مواد (MTC 3.1) و در صورت نیاز تست PMI را درخواست کنید.
- برای سرویس‌های ترش (Sour Service) الزامات NACE MR0175 را در نظر بگیرید.
جمع‌بندی
انتخاب صحیح کلاس فشاری فلنج ترکیبی از فشار طراحی، دمای طراحی، متریال و نوع سطح نشیمنگاه است. برای دریافت پیشنهاد فنی و قیمت فلنج‌های مطابق استاندارد، به صفحهٔ تامین تجهیزات پایپینگ مراجعه کنید یا استعلام خود را با ذکر کلاس و متریال ثبت کنید.
سوالات رایج
آیا فلنج کلاس ۳۰۰ در هر دمایی فشار ۳۰۰ psi را تحمل می‌کند؟
خیر. عدد کلاس فشاری فقط فشار نامی در دمای مرجع است؛ با افزایش دمای سیال، استحکام مواد افت می‌کند و فشار مجاز طبق نمودار دما-فشار استاندارد کاهش می‌یابد.
تفاوت کلاس فشاری فلنج کربنی و استنلس چیست؟
گروه متریال (Material Group) در استاندارد متفاوت است و افت استحکام در دمای بالا برای فولاد زنگ‌نزن متفاوت است؛ بنابراین فلنج استنلس در برخی دماها فشار مجاز متفاوتی نسبت به کربنی هم‌کلاس دارد.
چرا فلنج کلاس ۱۵۰ در یک خط لوله با کلاس ۱۵۰ شیرآلات اشتباه است؟
کلاس فشاری بهتنهایی انتخاب نیست؛ فشار-دمای طراحی خط مبنای انتخاب است و فلنج، شیر و اتصالات باید در کلاس فشاری و متریال با یکدیگر سازگار باشند.
کلاس ۶۰۰ در چه خطوطی رایج است؟
کلاس ۶۰۰ در خطوط فشار متوسط تا بالا مانند خطوط تزریق، هدرهای پرفشار و سرویس‌های با ضربهٔ قوچ رایج است؛ انتخاب نهایی باید بر اساس فشار و دمای طراحی انجام شود.
