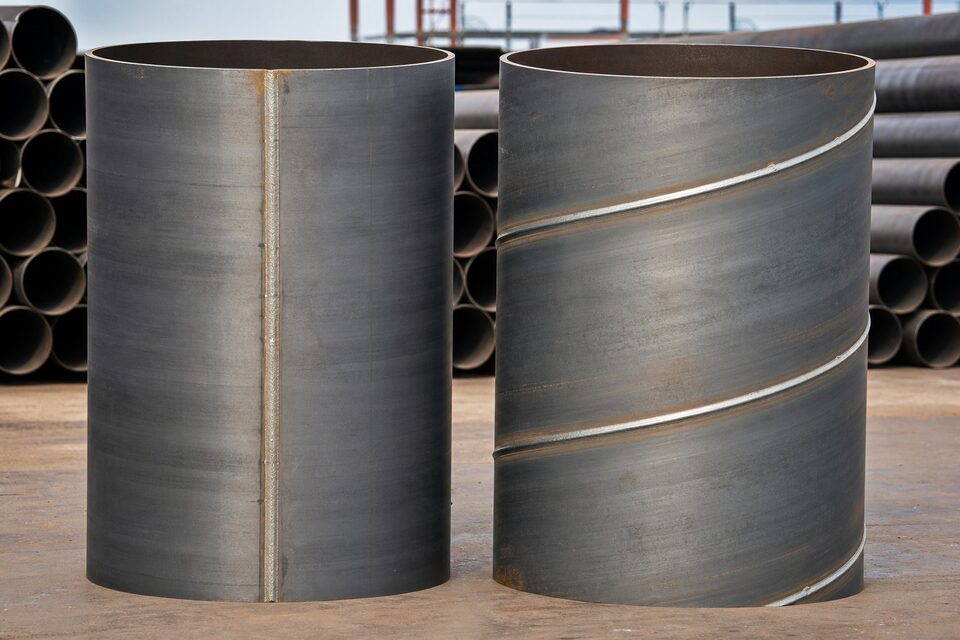

روش‌های ساخت لوله درزدار
لوله‌های فولادی درزدار از نورد ورق (Plate) یا کلاف (Coil) ساخته می‌شوند و درز طولی آن‌ها با جوش به هم می‌رسد. سه روش اصلی ساخت عبارتند از جوش مقاومت الکتریکی فرکانس بالا (ERW/HFW)، جوش قوسی زیرپودری مستقیم (LSAW) و جوش قوسی زیرپودری مارپیچ (HSAW/Spiral). هر روش از نظر محدوده ابعادی، کیفیت درز و هزینه متفاوت است.
لوله ERW (جوش مقاومت الکتریکی)
در روش ERW لبه‌های کلاف با عبور جریان فرکانس بالا گرم و تحت فشار به هم فشرده می‌شوند؛ هیچ فلز پرکننده‌ای استفاده نمی‌شود. این روش برای قطرهای معمولاً تا ۲۴ اینچ و ضخامت‌های کم تا متوسط اقتصادی‌ترین گزینه است و در خطوط توزیع، پایپینگ صنعتی و سازه کاربرد گسترده دارد.
لوله LSAW (جوش قوسی زیرپودری طولی)
در روش LSAW ورق به شکل لوله فرم داده میشود و درز طولی با یک یا چند پاس جوش زیرپودری (با فلز پرکننده) جوش می‌خورد. این روش برای قطرهای بزرگ (تا ۵۶ اینچ و بیشتر) و ضخامت‌های بالا مناسب است و به دلیل طول درز کوتاه‌تر و کیفیت جوش کنترل‌شده، در خطوط انتقال نفت و گاز پرفشار ترجیح داده میشود.
لوله اسپیرال (HSAW) و جایگاه آن
در لوله اسپیرال، کلاف به‌صورت مارپیچ فرم داده شده و درز آن جوش زیرپودری میشود. مزیت اصلی، تولید اقتصادی قطرهای بزرگ با کلاف‌های کم‌عرض است؛ اما طول درز بیشتر است و در برخی پروژه‌ها محدودیت کاربرد دارد.
| روش ساخت | محدوده قطر متداول | محدوده ضخامت | کاربرد غالب |
|---|---|---|---|
| ERW / HFW | تا ۲۴" | تا ~۲۰mm | پایپینگ صنعتی و خطوط توزیع |
| LSAW | ۱۶" تا ۵۶"+ | تا ~۵۰mm | خطوط انتقال پرفشار |
| HSAW (Spiral) | ۲۰" تا ۱۰۰"+ | تا ~۲۵mm | خطوط انتقال قطر بزرگ |
محدوده‌ها تقریبی است و به ظرفیت سازنده بستگی دارد.
معیار انتخاب روش ساخت
- قطر و ضخامت مورد نیاز را با محدوده تولید هر روش تطبیق دهید.
- برای سرویس ترش، الزامات مقاومت به ترک هیدروژنی (HIC/SSC) را لحاظ کنید.
- نوع تست درز (اولتراسونیک/رادیوگرافی) را مطابق کلاس خط مشخص کنید.
- پوشش خارجی (FBE, 3LPE) و الزامات حمل را از ابتدا تعیین کنید.
جمع‌بندی
انتخاب بین ERW، LSAW و اسپیرال تابع قطر، ضخامت، فشار طراحی و الزامات سرویس است. برای استعلام لوله درزدار با ذکر گرید و روش ساخت، صفحهٔ تامین تجهیزات پایپینگ را ببینید یا درخواست خود را ثبت کنید.
سوالات رایج
تفاوت اصلی ERW و SAW چیست؟
ERW لوله با جوش مقاومت الکتریکی فرکانس بالا و بدون فلز پرکننده است و معمولاً برای قطرهای کوچک تا متوسط استفاده میشود؛ SAW با قوس زیرپودری و فلز پرکننده است و برای ضخامت‌های بالا و قطرهای بزرگ به‌کار می‌رود.
لوله LSAW چه مزیتی نسبت به لوله اسپیرال دارد؟
درز طولی مستقیم LSAW طول درز کمتری دارد، در بازرسی و تست راحت‌تر است و در پروژه‌های خط لوله با الزامات سخت‌گیرانه معمولاً ترجیح داده میشود.
آیا لوله ERW برای سرویس ترش (Sour) مجاز است؟
بله به شرط رعایت الزامات استاندارد برای سرویس ترش؛ کنترل سختی ناحیه جوش و تست‌های تکمیلی لازم است و باید در مشخصات فنی پروژه تأیید شود.
برای خط لوله ۳۶ اینچ چه روش ساختی انتخاب میشود؟
در این ابعاد معمولاً LSAW یا لوله اسپیرال (HSAW) استفاده میشود؛ انتخاب نهایی به الزامات پروژه، فشار طراحی و نظر مهندس مشاور بستگی دارد.
