محدوده کاربرد: پایپینگ فرایندی

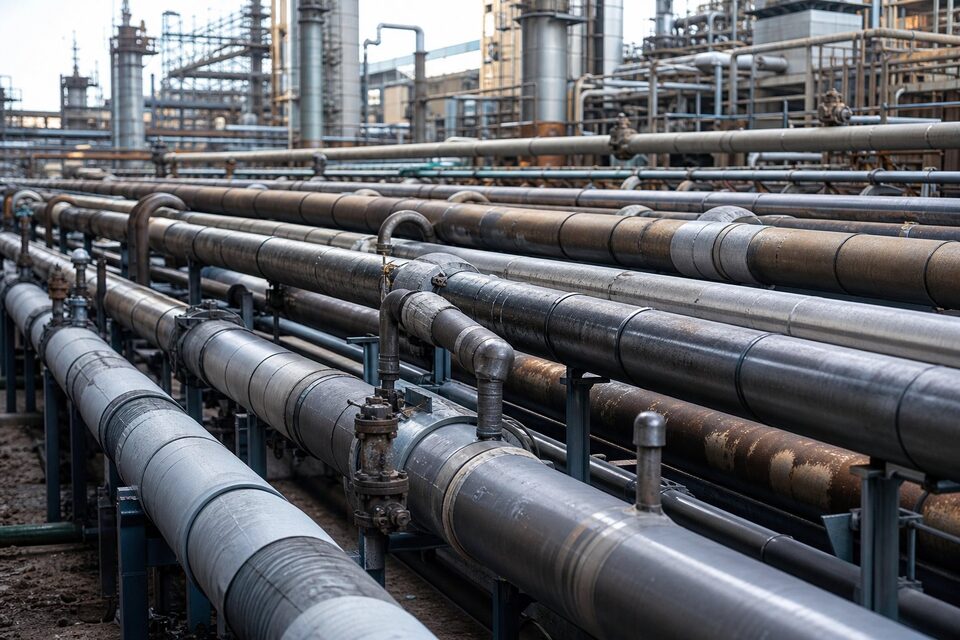

استاندارد (ASME B31.3) کد اصلی پایپینگ فرایندی در جهان است و حوزه آن، خطوط لوله داخل سایت‌های پالایشگاهی، پتروشیمیها، صنایع شیمیایی و تاسیسات مشابه را پوشش می‌دهد؛ از نقاط تحویل خوراک تا تجهیزات فرایندی و سیستم‌های جانبی. این کد برای طیف وسیعی از سیالات شامل هیدروکربنها، مواد شیمیایی، گازها و مایعات در بازه گسترده دما و فشار تدوین شده و مکانیزم‌هایی برای سرویسهای خاص مانند سیالات سمی، ترش و با فشار بالا دارد. وجه تمایز این کد با کدهای پایپینگ قدرت یا خطوط انتقال، تمرکز بر تنوع سرویس‌ها و انعطاف در الزامات است. برای خریدار، اهمیت این کد در یک جمله خلاصه میشود: هر قلم پایپینگ فرایندی از لوله و اتصال تا شیرآلات باید با الزامات آن و کلاس پایپینگ پروژه سازگار باشد.
الزامات طراحی و متریال
در بخش طراحی، کد روش‌های محاسبه ضخامت دیواره، تحلیل انعطاف‌پذیری برای تحمل انبساط حرارتی و الزامات ساپورت‌گذاری را ارائه می‌دهد. جداول متریال مجاز، تنش‌های قابل قبول هر آلیاژ را در دماهای مختلف مشخص می‌کنند و برای سرویسهای خاص، محدودیت‌های تکمیلی اعمال میشود. برای مثال در سرویس ترش، الزامات استاندارد (NACE) بر سختی و ترکیب شیمیایی مواد حاکم میشود و در سرویس دمای بسیار پایین، آزمون ضربه متریال الزامی است. کد همچنین اجزای پایپینگ مانند لوله‌ها، اتصالات، فلنج‌ها و شیرآلات را به استانداردهای محصول مرجع می‌دهد و سازگاری متریال اجزا را الزام می‌کند. خروجی این الزامات در قالب کلاسهای پایپینگ پروژه خلاصه میشود که هر خط را به یک مجموعه از پیش تعریف‌شده از متریال و الزامات متصل می‌کند.
کلاسهای سرویس و اثر آن بر آزمون‌ها
- سرویس عمومی: اغلب خطوط فرایندی با الزامات آزمون استاندارد.
- سرویس دسته‌بندی‌شده خاص: برای سیالات با خطر بالاتر و الزامات سخت‌گیرانه‌تر.
- سرویس فشار بالا: الزامات طراحی و آزمون ویژه برای خطوط پرفشار.
- الزامات آزمون غیرمخرب: درصد و نوع آزمون بسته به کلاس سرویس و سایز.
- تست فشار: هیدرواستاتیک به عنوان روش اصلی و پنوماتیک با الزامات ایمنی خاص.
مفهوم کلاس سرویس یکی از کاربردی‌ترین بخش‌های کد برای تیم‌های خرید و بازرسی است، چون مستقیما تعیین می‌کند چه سطحی از آزمون و مستندسازی برای هر خط لازم است. در سرویسهای حساس، درصد بالاتری از جوش‌ها با رادیوگرافی کامل بررسی می‌شوند و الزامات تست فشار نیز سخت‌گیرانه‌تر است. بنابراین هنگام استعلام یا برنامه‌ریزی بازرسی، کلاس سرویس هر خط باید از مدارک مهندسی استخراج شود؛ اعمال الزامات یک کلاس بالاتر از نیاز، هزینه را بی‌دلیل افزایش و اعمال کلاس پایین‌تر، ریسک عدم انطباق را ایجاد می‌کند. تعادل درست، پیروی دقیق از کلاس تعریف‌شده در مشخصات پروژه است.
تفاوت با (B31.1) و سایر کدها
درک جایگاه (B31.3) در میان خانواده کدهای پایپینگ از اشتباه‌های پرهزینه جلوگیری می‌کند. (B31.1) برای پایپینگ قدرت و نیروگاهی تدوین شده و تمرکز آن بر دماهای بالا و بارهای دینامیکی خطوط بخار است، در حالی که (B31.3) برای تنوع سیالات فرایندی طراحی شده است. کدهای دیگر نیز حوزه‌های خاص خود را دارند: خطوط انتقال نفت و گاز با کدهای مستقل پوشش داده می‌شوند و پایپینگ‌های ساختمانی مراجع متفاوتی دارند. در پروژه‌های بزرگ که چند نوع پایپینگ کنار هم وجود دارد، مشخصات فنی باید کد حاکم هر بخش را صریح اعلام کند. جایگزینی کدها با یکدیگر مجاز نیست و هر قلم باید با کد اعلام‌شده همان خط ارزیابی و خریداری شود.
نکات خرید منطبق با کد
برای خرید اقلام پایپینگ فرایندی، مشخصه متریال، استاندارد محصول و کلاس فشار را همراه کد حاکم و نسخه سال آن در استعلام ذکر کنید. گواهی متریال باید در سطح موردنظر پروژه درخواست شود و ردیابی مشخصه ذوب تا قطعه نهایی حفظ گردد. در شیرآلات، علاوه بر ابعاد و کلاس فشار، متریال تریم و الزامات خاص سرویس مانند تست‌های نشتی نشیمن اهمیت دارد. برای سفارش‌های بزرگ، برنامه بازرسی و آزمون با حضور بازرسی شخص ثالث از مرحله ساخت فعال شود و شرایط بسته‌بندی و حفاظت اقلام نیز در قرارداد قید گردد؛ آسیب پوشش‌ها و لبه‌های آماده جوش در حمل، می‌تواند دردسرهای نصب قابل توجهی ایجاد کند.
جمع‌بندی
استاندارد (ASME B31.3) زبان مشترک طراحی، ساخت و بازرسی پایپینگ فرایندی است. با شناخت محدوده کد، دقت در کلاسهای سرویس و الزامات متریال و خرید مبتنی بر مدارک کامل، می‌توان پایپینگی منطبق، ایمن و قابل دفاع در بازرسی‌ها تحویل گرفت.
سوالات رایج
محدوده کاربرد (ASME B31.3) چیست؟
پایپینگ فرایندی در پالایشگاهها، پتروشیمیها، صنایع شیمیایی و تاسیسات مشابه؛ شامل خطوط انتقال سیالات فرایندی از مواد شیمیایی تا هیدروکربنها در محدوده سایت.
چرا این کد در صنایع فرایندی حاکم است؟
چون برای تنوع گسترده سیالات، شرایط دمایی و فشاری مختلف طراحی شده و انعطاف لازم برای سرویسهای خاص مانند سیالات ترش و سمی را با الزامات تکمیلی فراهم می‌کند.
کلاسهای سرویس در این کد چه هستند؟
کدهای سرویس دستهبندیهایی مانند سرویس عمومی، سرویسهای خاص و سرویس با فشار بالا هستند که الزامات آزمون و بازرسی متفاوتی دارند؛ انتخاب کلاس در مشخصات پروژه تعیین میشود.
در استعلام پایپینگ فرایندی چه الزاماتی باید ذکر شود؟
کد حاکم با نسخه سال، کلاس پایپینگ و مشخصه متریال، الزامات آزمون غیرمخرب و تست فشار، و شرایط سرویس مانند ترش بودن سیال؛ بدون این اطلاعات پیشنهاد معتبر نیست.
