تقسیم وظایف در مدار موتور
در یک مدار فرمان موتور استاندارد، هر تجهیز وظیفه مشخصی دارد: کلید یا فیوز، حفاظت اتصال کوتاه را بر عهده دارد؛ کنتاکتور، قطع و وصل مکرر زیر بار را انجام می‌دهد و رله حرارتی، در برابر اضافه بار محافظت میکند. این تقسیم وظایف تصادفی نیست؛ هر یک از این تجهیزات برای یک نوع رفتار الکتریکی بهینه شده‌اند و ترکیب آن‌ها پوشش کاملی ایجاد میکند. حذف یا جایگزینی نادرست هر جزء، شکافی در حفاظت ایجاد مینماید که خود را به صورت سوختن موتور یا آسیب تجهیزات نشان می‌دهد.
کنتاکتور؛ انتخاب بر اساس بار
انتخاب کنتاکتور با دو پارامتر اصلی انجام میشود: جریان نامی بار و دسته بهرهبرداری. دسته بهرهبرداری، شدت وظیفه قطع و وصل را مشخص میکند؛ راه‌اندازی موتور قفس سنجابی با بار عادی یک دسته است و موتور با اینرسی بالا یا راه‌اندازی‌های پرتکرار، دسته سنگین‌تری می‌طلبد. بوبین نیز باید با ولتاژ مدار فرمان هماهنگ باشد. در کاربردهای با سیکل کاری بالا، کنتاکتورهای با عمر مکانیکی و الکتریکی بالاتر انتخاب می‌شوند تا فاصله تعویض منطقی باشد.
بیمتان؛ تنظیم و هماهنگی

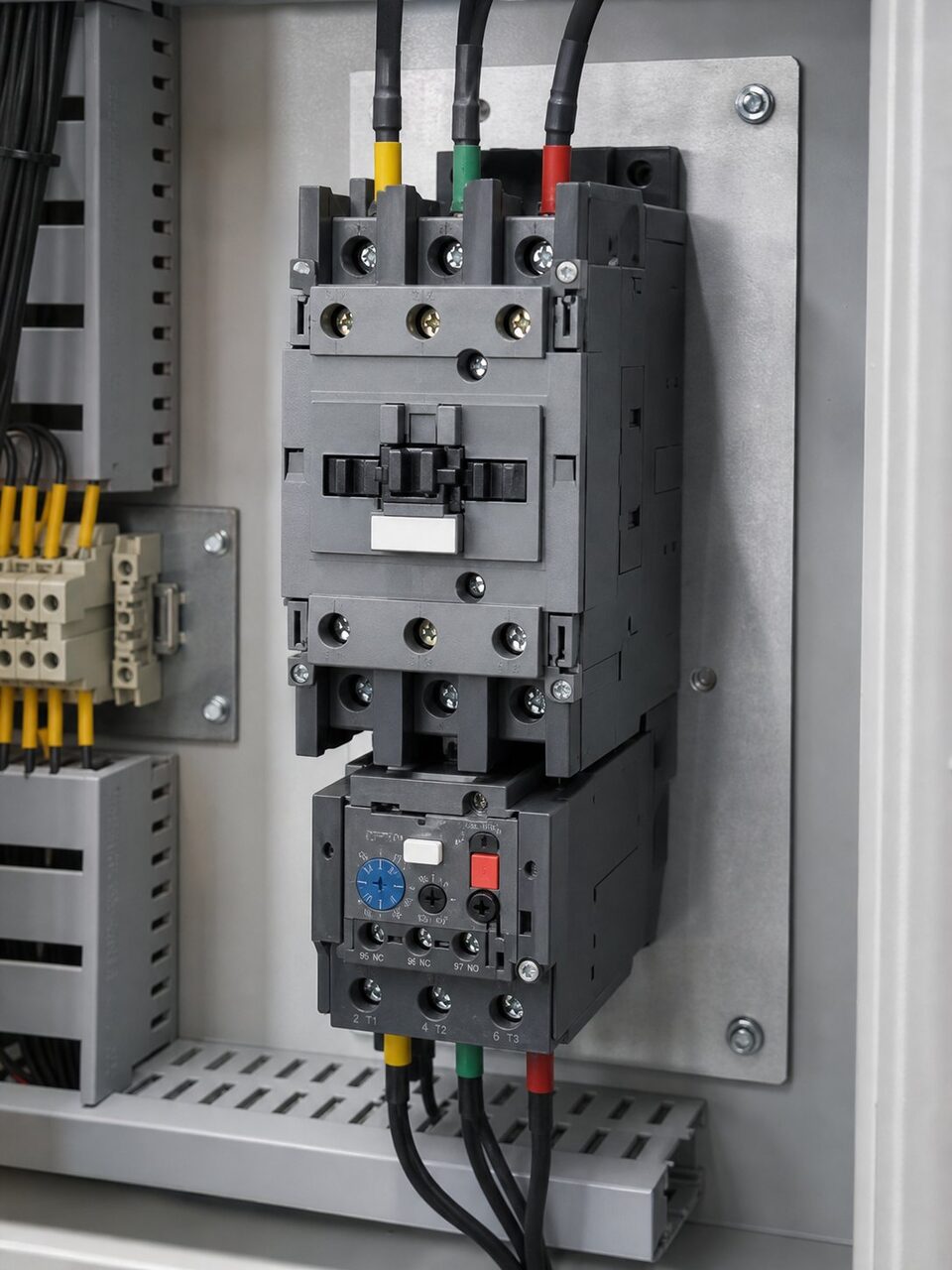

رله حرارتی باید بر اساس جریان نامی موتور تنظیم شود؛ نه جریان کنتاکتور و نه جریان راه‌اندازی. رنج تنظیم بیمتان باید جریان نامی موتور را پوشش دهد و کلاس راه‌اندازی آن با زمان راه‌اندازی موتور هماهنگ باشد؛ در موتورهای با زمان راه‌اندازی طولانی، کلاس‌های کندتر لازم است تا در استارت، قطع بی‌مورد رخ ندهد. در بسیاری طرح‌ها، بیمتان زیر کنتاکتور نصب شده و با دکمه تست و ریست، امکان بررسی دوره‌ای را فراهم میکند. توجه داشته باشید که بیمتان در برابر اتصال کوتاه محافظت نمیکند و حفاظت اتصال کوتاه وظیفه فیوز یا کلید است.
نکات عملی و خرید
در ست کردن کنتاکتور و بیمتان، هماهنگی مکانیکی و الکتریکی دو تجهیز اهمیت دارد؛ بسیاری سازندگان ست‌های هماهنگ را به صورت آماده عرضه می‌کنند. در استعلام، جریان و توان موتور، ولتاژ بوبین، دسته بهرهبرداری و شرایط محیطی را ذکر کنید. در محیط‌های با گرد و غبار یا رطوبت، محفظه مناسب و درجه حفاظت باید لحاظ گردد. بازرسی دوره‌ای کنتاکت‌ها از نظر خال‌زدگی و کنترل تنظیم بیمتان نیز در برنامه نگهداری قرار گیرد؛ بسیاری سوختن موتور، ریشه در تنظیم نادرست یا کنتاکت فرسوده دارند.
عیب‌یابی مدار کنتاکتور و بیمتال
مدارهای راه‌اندازی موتور، الگوی خرابی تکراری‌ای دارند که آشنایی با آن، زمان عیب‌یابی و توقف تولید را کاهش می‌دهد. رایجترین مشکل، قطع بیمتان در اثر اضافه بار است؛ نکته کلیدی در این حالت، عجله نکردن در ریست است. قطع بیمتان یک هشدار است و قبل از راه‌اندازی مجدد باید علت بررسی شود: گیر مکانیکی بار، افت ولتاژ شبکه، مسدود شدن خنک‌کاری موتور یا مشکل در خود مدار. ریست مکرر بدون ریشه‌یابی، هم موتور و هم کنتاکتور را به سمت خرابی کامل می‌برد. مشکل دوم، عدم وصل کنتاکتور است که می‌تواند از قطع مدار فرمان، خرابی بوبین، سوختن فیوزهای فرمان یا باز بودن کنتاکتهای ایمنی و اینترلاک‌ها ناشی شود؛ بررسی ولتاژ دو سر بوبین در لحظه فرمان، سریع‌ترین نقطه شروع است. سوم، صدای وزوز کنتاکتور در حالت وصل است که معمولا از آلودگی یا آسیب سطح هسته مغناطیسی، افت ولتاژ مدار فرمان یا خرابی حلقه اتصال کوتاه ناشی میشود و ادامه آن به داغ شدن و خرابی بوبین منجر می‌گردد. چهارم، داغ شدن غیرعادی ترمینال‌های قدرت است که اغلب از شل بودن اتصالات یا فرسایش کنتاکت‌ها حکایت دارد و باید در بازرسی‌های دوره‌ای با دماسنج یا ترموگرافی کنترل شود. در نگهداری پیشگیرانه، چند اقدام ساده بیشترین اثر را دارند: آچارکشی دوره‌ای اتصالات قدرت، بازرسی بصری کنتاکت‌ها از نظر فرسایش و تغییر رنگ، تست عملکرد بیمتان با شبیه‌سازی اضافه بار و ثبت تعداد دفعات قطع برای پیش‌بینی عمر کنتاکت‌ها.
جمع‌بندی
کنتاکتور و بیمتان، دو بال کنترل و حفاظت موتور هستند: یکی قطع و وصل مکرر را انجام می‌دهد و دیگری در اضافه بار از سیمپیچ محافظت مینماید. با انتخاب متناسب دسته بار، تنظیم دقیق بیمتان بر اساس جریان موتور و استفاده از ست‌های هماهنگ، مدار فرمانی قابل اتکا ساخته میشود که سال‌ها بدون مشکل کار میکند.
سوالات رایج
کنتاکتور چیست؟
کلید الکترومکانیکی که با تحریک بوبین، کنتاکتهای قدرت را وصل یا قطع میکند و برای قطع و وصل مکرر موتور و بارهای دیگر طراحی شده است. کنتاکتور حفاظت نمیکند؛ فقط قطع و وصل مینماید.
رله حرارتی بیمتان چه وظیفهای دارد؟
جریان موتور را پایش میکند و در اضافه بار، پس از تاخیری متناسب با شدت اضافه بار، مدار را قطع مینماید. بیمتان از سیمپیچ موتور در برابر داغ شدن ناشی از اضافه بار محافظت میکند.
چرا کنتاکتور به تنهایی کافی نیست؟
چون کنتاکتور برای حفاظت طراحی نشده و در اضافه بار یا اتصال کوتاه، موتور را قطع نمیکند. برای حفاظت کامل، بیمتان برای اضافه بار و فیوز یا کلید برای اتصال کوتاه لازم است.
دسته بهرهبرداری چیست؟
طبقهبندی استاندارد که نوع بار و شرایط قطع و وصل را مشخص میکند؛ برای موتورهای قفس سنجابی رایجترین دسته استفاده میشود. انتخاب کنتاکتور باید متناسب دسته بار انجام شود.
