رله کنترل فاز — حفاظت موتور در برابر اختلالات شبکه

چرا به رله کنترل فاز نیاز داریم؟

شبکه توزیع برق بی‌نقص نیست: فیوزهای سوخته، اتصالات شل و خطاهای شبکه می‌توانند یک یا دو فاز را حذف کنند، ولتاژها را نامتقارن نمایند یا توالی فازها را به هم بریزند. الکتروموتورهای سه فاز در برابر این اختلالات بسیار آسیب‌پذیرند؛ حذف فاز به تنهایی مسئول بخش بزرگی از سوختن موتورهای صنعتی است. رله کنترل فاز با پایش دائم سه فاز و قطع سریع مدار فرمان در شرایط غیرعادی، از این حوادث جلوگیری می‌کند؛ تجهیز کوچکی که هزینه آن در برابر قیمت موتور و خسارت توقف خط، ناچیز است.

وظایف حفاظتی

• حذف فاز: قطع در نبود یک یا چند فاز.
• توالی فاز: جلوگیری از استارت در جهت چرخش اشتباه.
• عدم تقارن ولتاژ: قطع وقتی اختلاف ولتاژ فازها از حد مجاز بگذرد.
• افت و افزایش ولتاژ: حفاظت در برابر ولتاژ خارج از محدوده.
• برخی مدل‌ها: پایش قطع نول و تاخیرهای قابل تنظیم.

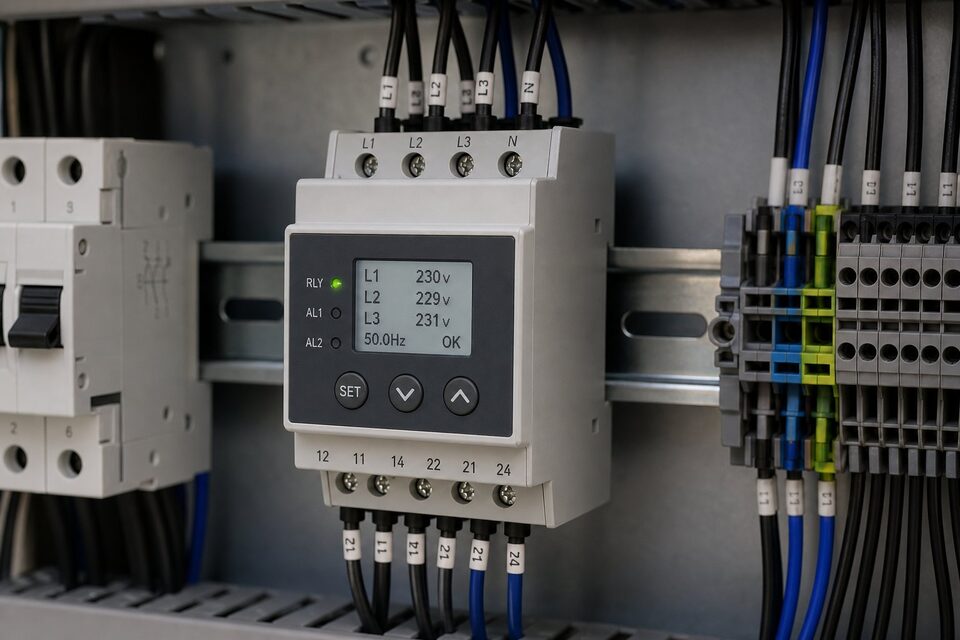

انواع و انتخاب

رله‌های کنترل فاز در دو دسته کلی قرار می‌گیرند: مدل‌های الکترومکانیکی ساده که وظایف پایه را پوشش می‌دهند و مدل‌های الکترونیکی میکروپروسسوری با قابلیت تنظیم حدود، تاخیرها و نمایش وضعیت. برای موتورهای حساس یا شبکه‌های با کیفیت متغیر، مدل‌های الکترونیکی با امکان تنظیم عدم تقارن و تاخیر قطع انتخاب می‌شوند. در انتخاب، ولتاژ نامی شبکه، فرکانس، نوع اتصال و محدوده تنظیمات موردنیاز را بررسی کنید. نصب نیز ساده است: رله در تابلو و خروجی آن به صورت سری در مدار فرمان کنتاکتور قرار می‌گیرد.

نکات کاربردی

رله کنترل فاز باید بخشی از فلسفه حفاظتی موتور باشد، نه تنها لایه آن. اضافه جریان با بیمتان یا رله حرارتی، اتصال کوتاه با فیوز یا کلید و اختلالات شبکه با رله کنترل فاز پوشش داده می‌شود. در تابلوهای با اینورتر نیز باید توجه داشت که رله کنترل فاز در ورودی اینورتر نصب می‌شود نه خروجی آن. پس از هر تغییر در شبکه یا تعمیرات که احتمال جابه‌جایی فازها وجود دارد، توالی فاز باید کنترل شود؛ بسیاری حوادث معکوس شدن چرخش، درست پس از همین تعمیرات رخ می‌دهند.

تنظیمات و اشتباه‌های رایج سیم‌کشی

رله کنترل فاز یک حفاظت ارزان اما بسیار موثر است، به شرطی که درست تنظیم و سیم‌بندی شود؛ در عمل، بیشتر مواردی که رله کنترل فاز مزاحمت ایجاد می‌کند یا حفاظت نمی‌دهد، ریشه در همین دو دارند. در تنظیمات، دو پارامتر اصلی اهمیت دارند: آستانه عدم تقارن ولتاژ و تاخیر زمانی عملکرد. آستانه عدم تقارن باید متناسب حساسیت بار تنظیم شود؛ برای موتورهای حساس، آستانه دقیق‌تر و برای بارهای مقاوم‌تر، آستانه بازتر مناسب است تا از قطعی‌های بی‌مورد جلوگیری شود. تاخیر زمانی نیز باید به اندازه‌ای باشد که اختلالات لحظه‌ای شبکه مانند کلیدزنی خازن‌ها، باعث قطع غیرضروری نشود اما در اختلال واقعی، موتور بیش از حد در شرایط نامتقارن باقی نماند. در سیم‌بندی، چند اشتباه رایج دیده می‌شود: اتصال رله به مدار فرمان به جای مدار قدرت که اگر درست انجام نشود، در برخی آرایش‌ها پس از قطع کنتاکتور، تغذیه رله هم قطع و رفتار آن نامشخص می‌شود؛ ترتیب فاز اشتباه در نصب اولیه که اگر رله قابلیت تشخیص دارد باید قبل از راه‌اندازی موتور اصلاح شود؛ و استفاده از رله کنترل فاز بدون در نظر گرفتن راه‌اندازی ستاره-مثلث که در لحظه تغییر آرایش، افت لحظه‌ای ولتاژ رخ می‌دهد و باید با تنظیم تاخیر مناسب پوشش داده شود. نکته مهم دیگر، رفتار رله در زمان قطع یکی از فازها پیش از راه‌اندازی است؛ رله باید اجازه روشن شدن موتور را در این شرایط ندهد و این رفتار باید در تست راه‌اندازی عملا تایید شود. در بهره‌برداری، تست دوره‌ای نیز اهمیت دارد؛ با شبیه‌سازی قطع یک فاز یا ایجاد عدم تقارن مصنوعی در زمان تعمیرات برنامه‌ریزی‌شده، می‌توان صحت عملکرد رله و حلقه قطع را بدون ریسک تایید کرد. در نهایت به یاد داشته باشید که رله کنترل فاز جایگزین حفاظت اضافه بار نیست؛ این دو مکمل یکدیگرند و هر دو باید در مدار فرمان حضور داشته باشند.

جمع‌بندی

رله کنترل فاز یکی از مقرون‌به‌صرفه‌ترین لایه‌های حفاظتی در برق صنعتی است: حذف فاز، توالی اشتباه و عدم تقارن را پایش کرده و از سوختن موتورها و خطاهای مکانیکی جلوگیری می‌کند. با انتخاب مدل متناسب حساسیت شبکه و نصب صحیح در مدار فرمان، این تجهیز کوچک، خسارت‌های بزرگ را پیش از وقوع متوقف می‌نماید.
