راهنمای رله حفاظتی شبکه برق

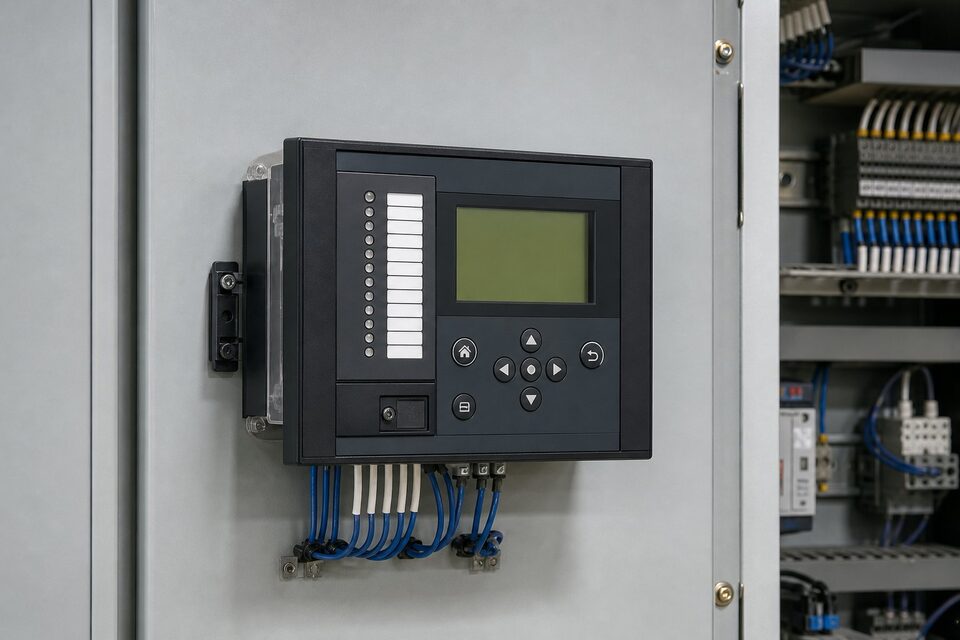

نقش رله حفاظتی

شبکه برق بدون حفاظت، در اولین خطا آسیب جدی می‌بیند: جریان اتصال کوتاه می‌تواند در کسری از ثانیه تجهیزات را تخریب کند. رله حفاظتی این خطر را مدیریت می‌نماید: با پایش دائم جریان و ولتاژ، شرایط غیرعادی را تشخیص داده و فرمان قطع را به کلید قدرت ارسال می‌کند. سرعت این تشخیص و قطع، هم تجهیزات را از آسیب حرارتی و مکانیکی حفظ می‌کند و هم پایداری شبکه را نگه می‌دارد. در عمل، کیفیت طراحی و تنظیم رله‌ها تعیین می‌کند که یک خطا به یک وقفه محدود تبدیل شود یا به خاموشی گسترده.

توابع حفاظتی رایج و کدها

هر رله مجموعه‌ای از توابع حفاظتی را پیاده‌سازی می‌کند که در نقشه‌ها با کدهای عددی استاندارد نمایش داده می‌شوند؛ این کدها زبان مشترک مهندسان حفاظت هستند و در سراسر جهان یکسان استفاده می‌شوند. از میان توابع رایج می‌توان به اضافه جریان با تاخیر و لحظه‌ای، خطای زمین، دیفرانسیل ترانسفورماتور و حفاظت‌های ولتاژی اشاره کرد. انتخاب توابع موردنیاز هر فیدر، بر اساس نوع تجهیز، اهمیت بار و فلسفه حفاظتی مجموعه انجام می‌شود؛ نه هر فیدری به همه توابع نیاز دارد و نه می‌توان توابع حیاتی را حذف کرد.

هماهنگی حفاظت

مهم‌ترین ویژگی یک طراحی حفاظتی خوب، هماهنگی است: وقتی خطایی رخ می‌دهد، فقط نزدیک‌ترین کلید به محل خطا باید قطع کند تا بقیه شبکه در سرویس بماند. این هماهنگی با تنظیم زمان و جریان رله‌ها در سلسله‌مراتب بالادست و پایین‌دست به دست می‌آید و با منحنی‌های زمان-جریان تحلیل می‌شود. اگر هماهنگی درست نباشد، یک خطای کوچک در انتهای شبکه می‌تواند کلید اصلی را بپراند و کل مجموعه را بی‌برق کند. به همین دلیل، مطالعه هماهنگی پیش از تنظیم نهایی رله‌ها یک ضرورت مهندسی است، نه یک گزینه.

معیارهای انتخاب و استعلام

در استعلام رله حفاظتی، سطح ولتاژ و نوع تجهیز حفاظت‌شونده، توابع موردنیاز، ورودی‌ها و خروجی‌های لازم، پروتکل ارتباطی برای مانیتورینگ و الزامات نصب را مشخص کنید. اگر رله جایگزین نمونه قدیمی می‌شود، تطبیق مدارک سیم‌کشی و ترانسفورماتورهای اندازه‌گیری اهمیت دارد. در پروژه‌های بزرگ، معمولا یک فلسفه حفاظتی مصوب وجود دارد که رله‌ها باید با آن منطبق باشند. مدارک تنظیمات و تست تحویلی نیز باید بخشی از قرارداد باشد تا بهره‌بردار بتواند تنظیمات را ممیزی کند.

تست و راه‌اندازی رله‌های حفاظتی

رله حفاظتی وقتی ارزشمند است که در لحظه خطا، درست و به‌موقع عمل کند؛ این اطمینان تنها با تست‌های منظم از لحظه راه‌اندازی تا پایان عمر به دست می‌آید. در راه‌اندازی اولیه، چند مرحله اصلی وجود دارد. ابتدا تست‌های ثانویه با تزریق جریان و ولتاژ به ورودی‌های رله انجام می‌شود؛ در این تست‌ها، مقدار شروع هر تابع حفاظتی، زمان عملکرد و منطق قطع بر اساس فایل تنظیمات تحویلی کنترل می‌شوند و نتایج باید با جدول تنظیمات مصوب تطبیق داده شود. سپس تست حلقه قطع انجام می‌شود؛ یعنی فرمان قطع رله عملا به سیم‌پیچ قطع کلید قدرت می‌رسد و عملکرد مکانیکی کلید تایید می‌گردد، چون بسیاری از شکست‌های حفاظتی در عمل، نه از رله بلکه از مکانیزم قطع کلید است. در تست‌های اولیه، صحت اتصال ترانس‌های جریان و ولتاژ نیز اهمیت حیاتی دارد؛ قطبیت اشتباه یک ترانس جریان، می‌تواند رله‌های جهتی و دیفرانسیل را به عملکرد اشتباه وادارد و این خطا در تست‌های ثانویه ساده همیشه آشکار نمی‌شود. پس از راه‌اندازی، تست‌های دوره‌ای بر اساس برنامه نگهداری واحد انجام می‌شوند؛ فواصل این تست‌ها بسته به اهمیت تجهیز، نوع رله و تجربه عملیاتی تعیین می‌گردد. در هر تست دوره‌ای، حداقل مقدار شروع و زمان عملکرد توابع اصلی کنترل و با مقادیر تست قبلی مقایسه می‌شود؛ روند تغییرات، اغلب قبل از خرابی کامل، نشانه‌های هشدار را نشان می‌دهد. برای رله‌های دیجیتال، پایش خودکار سلامت سخت‌افزار، بررسی رویدادهای ثبت‌شده و صحت ساعت داخلی دستگاه نیز بخشی از تست دوره‌ای مدرن است. در نهایت، هر تغییری در تنظیمات باید با نسخه مصوب جدید و ثبت در سیستم مستندات انجام شود؛ فایل تنظیمات قدیمی یکی از شایع‌ترین دلایل ناهماهنگی حفاظت در شبکه‌هایی است که تغییراتشان مستند نمی‌شود.

جمع‌بندی

رله حفاظتی، تصمیم‌گیرنده لحظه خطاست: تشخیص سریع، قطع انتخاب‌پذیر و ثبت وقایع. با انتخاب توابع متناسب هر فیدر، انجام مطالعه هماهنگی و مطالبه مدارک تنظیمات، می‌توان سیستم حفاظتی ساخت که هم تجهیزات را حفظ کند و هم پایداری شبکه را در برابر خطاها تضمین نماید.
