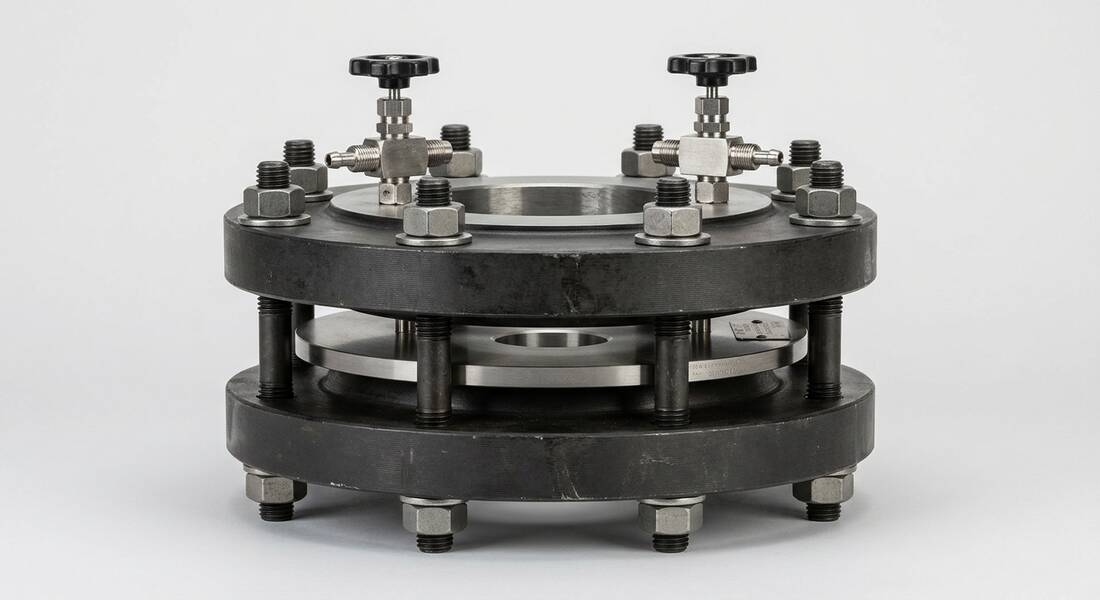

راهنمای کاربردی برای کاربر و خریدار
این صفحه برای تصمیمگیری فنی، خرید، نصب، بهرهبرداری و بازرسی اوریفیس پلیت و فلومتر DP نوشته شده است. هدف فقط معرفی محصول نیست؛ بلکه کاهش خطای خرید، روشن شدن مدارک و قابل مقایسه کردن پیشنهادهای فروشندگان است.
Orifice Plate برای چه کاربری مناسب است؟
اوریفیس پلیت یکی از روشهای کلاسیک و قابل اعتماد اندازهگیری دبی بر اساس اختلاف فشار است. مزیت آن سادگی، استاندارد بودن و هزینه کمتر نسبت به بسیاری از فلومترهاست؛ اما افت فشار دائمی ایجاد میکند و Turndown محدودتری دارد. برای بخار، گاز و مایعات تمیز کاربرد دارد، ولی در سیالات کثیف، دوغابی یا دارای رسوب باید با احتیاط استفاده شود.
Beta Ratio و دقت اندازهگیری
Beta Ratio نسبت قطر سوراخ اوریفیس به قطر داخلی لوله است و روی افت فشار، دقت و محدوده اندازهگیری اثر دارد. انتخاب Beta Ratio نباید حدسی باشد؛ باید با دبی حداقل، نرمال و حداکثر، چگالی، ویسکوزیته، فشار، دما و محدودیت افت فشار محاسبه شود. Beta نامناسب میتواند DP بسیار کم یا افت فشار بیش از حد ایجاد کند.
Tap Type و نصب
Corner Tap، Flange Tap، D و D/2 Tap یا سایر روشها باید با استاندارد و سایز خط هماهنگ باشد. طول مستقیم بالادست و پاییندست برای دقت حیاتی است. نصب بعد از زانویی، شیر کنترلی یا Reducer بدون رعایت Straight Run میتواند خطای اندازهگیری ایجاد کند. در بخار، Condensate Pot و Impulse Line صحیح اهمیت دارد.
DP Transmitter و Manifold
Orifice Plate بدون DP Transmitter مناسب کامل نیست. Range ترانسمیتر باید با DP محاسبهشده هماهنگ باشد. Manifold، Impulse Tubing، Root Valve، جهت Slope و حفاظت در برابر گرفتگی باید در طراحی دیده شود. در گاز مرطوب یا بخار، روش نصب High/Low Side و Condensate/Drain باید دقیق باشد.
مقایسه برند و سازنده
در مقایسه Rosemount/Emerson، ABB، Yokogawa، Daniel یا KROHNE باید فقط Plate دیده نشود؛ کل Meter Run، Orifice Flange، Tap، DP Transmitter، مدارک محاسبه و نصب مهم است. برای کاربردهای Custody یا انرژی، Calculation Sheet و استاندارد مرجع باید بخشی از مدارک باشد.
برندها و سازندگان قابل بررسی
- Rosemount / Emerson
- ABB
- Yokogawa
- Daniel Measurement
- KROHNE
- سازندگان Orifice Plate تاییدشده پروژه
استانداردهای مهم
- ISO 5167 برای اندازهگیری دبی با Orifice Plate، Nozzle و Venturi
- ASME MFC-3M برای Orifice Metering
- AGA Report No. 3 در برخی کاربردهای گاز
- ASME B16.36 برای Orifice Flange
- استاندارد متریال Plate، Flange و Gasket طبق Line Class
- کالیبراسیون یا Inspection Certificate طبق Spec پروژه
دادههای لازم برای RFQ
- Fluid Data و Flow min/normal/max
- Line Size، ID واقعی، Schedule و Material
- Beta Ratio یا محاسبه موردنیاز
- Tap Type، Orifice Flange و DP Transmitter
- ISO 5167/ASME MFC و Calculation Sheet
خطاهای رایج خرید
- انتخاب Beta Ratio بدون محاسبه
- عدم رعایت Straight Run
- استفاده در سیال کثیف بدون بررسی گرفتگی
- Range نامناسب DP Transmitter
- اشتباه نصب Impulse Line در بخار یا گاز
کنترلهای تخصصی در اندازهگیری دبی DP
اوریفیس پلیت بهدلیل سادگی و استاندارد بودن، در پروژهها زیاد استفاده میشود؛ اما دقت آن وابسته به نصب است. اگر طول مستقیم کافی وجود نداشته باشد یا پروفایل جریان پس از زانویی و شیر کنترلی آشفته باشد، محاسبه ISO 5167 در عمل به دقت مورد انتظار نمیرسد. بنابراین پیش از خرید باید Layout واقعی خط بررسی شود.
در سرویس بخار، سیستم Impulse Line و Condensate Pot به اندازه خود Plate مهم است. اگر خطوط Impulse درست Slope نداشته باشند یا در برابر گرفتگی و دما محافظت نشوند، DP Transmitter سیگنال پایدار نمیدهد. در گازهای مرطوب یا مایعات کثیف نیز احتمال گرفتگی Tap و خط Impulse باید دیده شود.
Restriction Orifice با Metering Orifice فرق دارد. بعضی صفحات یا پیشنهادها این دو را مخلوط میکنند. Restriction Orifice برای ایجاد افت فشار کنترلشده است و الزاماً برای اندازهگیری دقیق دبی استفاده نمیشود. اگر هدف Metering است، باید استاندارد، Beta Ratio، Tap Type و Calculation Sheet دقیق ارائه شود.
برای کاربردهای انرژی یا Custody، Calibration و محاسبات اهمیت بیشتری دارد. Plate باید از نظر قطر سوراخ، ضخامت، Edge Sharpness، سطح و متریال کنترل شود. کوچکترین آسیب به لبه Orifice میتواند ضریب تخلیه و دقت را تحت تأثیر قرار دهد. بنابراین بستهبندی و حمل Plate نیز باید با محافظت مناسب باشد.
در مقایسه برندها و سازندگان، مجموعه کامل Meter Run، Orifice Flange، DP Transmitter و Calculation باید دیده شود. خرید Plate از یک منبع و Transmitter از منبع دیگر بدون هماهنگی مهندسی میتواند در نصب و Commissioning مشکل ایجاد کند.
ثبت RFQ برای اوریفیس پلیت و فلومتر DP
دادههای موجود را ارسال کنید تا موارد ناقص پیش از قیمتگیری مشخص شود.
ثبت RFQ این محصول ←مطالب مرتبط
پرسشهای متداول
افت فشار دائمی و Turndown محدود از معایب اصلی آن است.
بله، اما نصب Impulse Line، Condensate Pot و جبران فشار/دما باید درست باشد.
با محاسبه بر اساس استاندارد، دبی، فشار، دما، چگالی، ویسکوزیته و افت فشار مجاز.
جمعبندی: خرید مطمئن اوریفیس پلیت و فلومتر DP یعنی استاندارد، کاربرد واقعی، برند قابل قبول، مدارک و روش نصب از ابتدا مشخص باشد. این رویکرد از خرید مبهم و اختلاف در مرحله تحویل جلوگیری میکند.
در پروژههایی که اوریفیس پلیت و فلومتر DP در مسیر بحرانی قرار دارد، بهتر است قبل از صدور سفارش یک جلسه فنی کوتاه بین خرید، مهندسی و بازرسی برگزار شود تا همه درباره استاندارد، مدارک، محدوده تامین و معیار پذیرش توافق کنند.
برای اوریفیس پلیت و فلومتر DP، برند یا سازنده جایگزین فقط وقتی قابل قبول است که از نظر استاندارد، مدارک، تجربه کاربرد مشابه و امکان تامین قطعات یا خدمات، با نیاز پروژه همخوان باشد.
برای کنترل نهایی Orifice Metering، بهتر است Calculation Sheet، Bore Diameter، Beta Ratio، Tap Type، Line ID و شرایط مرجع در یک بسته مدارکی واحد تحویل شود. در راهاندازی، Zero Check و Span Check ترانسمیتر DP باید با وضعیت واقعی خط انجام شود. اگر هدف محاسبه جرم یا انرژی است، جبران فشار و دما در DCS یا Flow Computer باید با واحدهای صحیح و Density Method مناسب پیکربندی شود. این موارد برای کاربر بهرهبردار به اندازه خود Plate اهمیت دارد.
در صورت وجود ابهام، بهتر است پیش از خرید یک جلسه کوتاه فنی با حضور بهرهبردار، مهندسی و بازرسی برگزار شود تا معیار پذیرش نهایی روشن شود.
این کار ساده، ریسک دوبارهکاری، خرید اشتباه و اختلاف در تحویل را کاهش میدهد و باعث میشود مستندات پروژه از ابتدا کاملتر باشد.
در اوریفیس، کیفیت نصب و محاسبه صحیح به اندازه خود تجهیز اهمیت دارد.
بنابراین مدارک محاسباتی و نقشه نصب باید همراه کالا تحویل شود.
انتخاب و محدوده کاربرد برای اوریفیس پلیت
در این بخش تمرکز روی تعریف دقیق سرویس، مرزهای کاربرد و جلوگیری از انتخاب عنوانی است. برای اوریفیس پلیت، تصمیم خرید باید بر پایه دادههای اختصاصی همان تجهیز گرفته شود. دادههای کلیدی این صفحه شامل beta ratio، tapping، straight run، DP transmitter، bore، edge و plate thickness هستند و نبود هر کدام میتواند پیشنهادها را از حالت قابل مقایسه خارج کند. بنابراین RFQ باید قبل از ارسال توسط تیم فنی مرور شود و اگر اطلاعاتی مانند شرایط سرویس، متریال، ظرفیت، محدودیت نصب یا خروجیهای کنترلی نامشخص است، به عنوان open point در clarification ثبت گردد.
- تعریف service و operating case واقعی پیش از استعلام.
- درخواست مدارک فنی و تستها در متن RFQ، نه پس از تحویل.
- کنترل accessory، ابزار نصب و spare در BOM مستقل.
- ثبت اختلافهای فنی در deviation list و اخذ تأیید کتبی.
- نگهداری نتایج SAT/commissioning در پرونده پروژه.
نصب و راهاندازی برای اوریفیس پلیت
در این بخش تمرکز روی شرایط نصب واقعی، interfaceهای سایت و آزمونهای راهاندازی است. برای اوریفیس پلیت، تصمیم خرید باید بر پایه دادههای اختصاصی همان تجهیز گرفته شود. دادههای کلیدی این صفحه شامل beta ratio، tapping، straight run، DP transmitter، bore، edge و plate thickness هستند و نبود هر کدام میتواند پیشنهادها را از حالت قابل مقایسه خارج کند. بنابراین RFQ باید قبل از ارسال توسط تیم فنی مرور شود و اگر اطلاعاتی مانند شرایط سرویس، متریال، ظرفیت، محدودیت نصب یا خروجیهای کنترلی نامشخص است، به عنوان open point در clarification ثبت گردد.
- تعریف service و operating case واقعی پیش از استعلام.
- درخواست مدارک فنی و تستها در متن RFQ، نه پس از تحویل.
- کنترل accessory، ابزار نصب و spare در BOM مستقل.
- ثبت اختلافهای فنی در deviation list و اخذ تأیید کتبی.
- نگهداری نتایج SAT/commissioning در پرونده پروژه.
مدارک و نگهداری برای اوریفیس پلیت
در این بخش تمرکز روی Data Book، spare، کالیبراسیون، تنظیمات و نگهداری بلندمدت است. برای اوریفیس پلیت، تصمیم خرید باید بر پایه دادههای اختصاصی همان تجهیز گرفته شود. دادههای کلیدی این صفحه شامل beta ratio، tapping، straight run، DP transmitter، bore، edge و plate thickness هستند و نبود هر کدام میتواند پیشنهادها را از حالت قابل مقایسه خارج کند. بنابراین RFQ باید قبل از ارسال توسط تیم فنی مرور شود و اگر اطلاعاتی مانند شرایط سرویس، متریال، ظرفیت، محدودیت نصب یا خروجیهای کنترلی نامشخص است، به عنوان open point در clarification ثبت گردد.
در ارزیابی پیشنهادها، مدارک مورد انتظار باید از ابتدا به فروشنده اعلام شود. برای اوریفیس پلیت مدارکی مانند ISO 5167، ASME MFC، bore certificate، material cert و DP calculation نقش اصلی در پذیرش دارند. این مدارک باید با tag، serial، model code یا heat number همان کالای تحویلی قابل ردیابی باشند. مدرک عمومی یا کاتالوگ به تنهایی برای تحویل پروژهای کافی نیست، زیرا نشان نمیدهد کالای واقعی همان مشخصات و همان آزمونهای مورد انتظار را دارد.
ریسکهایی مانند erosion edge، نصب برعکس، impulse line error، range نامناسب و straight run ناکافی زمانی کاهش مییابند که خرید، مهندسی، کنترل کیفیت و بهرهبرداری یک معیار پذیرش مشترک داشته باشند. برای اوریفیس پلیت بهتر است یک جدول کوتاه TBE تهیه شود که در آن گزینههای پیشنهادی از نظر استاندارد، ظرفیت، متریال، accessory، مدارک، تست، نصب و قطعات یدکی مقایسه شوند. اگر فروشنده جایگزین فنی پیشنهاد میکند، تفاوتها باید کتبی و قابل بررسی باشند، نه صرفاً در توضیح شفاهی فروشنده.
در زمان تحویل و راهاندازی، اوریفیس پلیت باید در شرایط واقعی سایت کنترل شود. این کنترل میتواند شامل بررسی پلاک، marking، ابعاد، سیگنال، فشار، دما، دبی، لرزش، نشتی، عملکرد alarm یا هر شاخص متناسب با همان تجهیز باشد. نتیجه تست اولیه، تنظیمات نهایی، قطعات یدکی و هر تغییر as-built باید در Data Book ثبت شود. این کار باعث میشود خریدهای بعدی و نگهداری تجهیز با داده قابل ردیابی انجام شود.
- تعریف service و operating case واقعی پیش از استعلام.
- درخواست مدارک فنی و تستها در متن RFQ، نه پس از تحویل.
- کنترل accessory، ابزار نصب و spare در BOM مستقل.
- ثبت اختلافهای فنی در deviation list و اخذ تأیید کتبی.
- نگهداری نتایج SAT/commissioning در پرونده پروژه.
