راهنمای کاربردی برای تصمیمگیری
این صفحه برای خرید، طراحی، نصب، بهرهبرداری و بازرسی میکسر و آگیتاتور صنعتی نوشته شده است. هدف این است که محصول فقط از نظر نام تجاری دیده نشود، بلکه استاندارد، شرایط کاری، مدارک، خطاهای رایج و معیار پذیرش نیز روشن باشد.
اختلاط دقیقاً چه هدفی دارد؟
میکسر باید بر اساس هدف فرایندی انتخاب شود: یکنواختسازی، حلکردن، سوسپانسیون جامد، انتقال حرارت، جلوگیری از تهنشینی، امولسیونسازی یا واکنش شیمیایی. هر هدف، Impeller، توان، سرعت و هندسه مخزن متفاوتی میخواهد. خرید آگیتاتور بدون تعریف هدف اختلاط معمولاً به مصرف انرژی زیاد یا اختلاط ناکافی منجر میشود.
ویسکوزیته و رفتار سیال
سیالات نیوتنی و غیرنیوتنی رفتار متفاوت دارند. در ویسکوزیته بالا، جریان محوری یا شعاعی، قطر Impeller، سرعت نوک پره و توان مورد نیاز تغییر میکند. سیالاتی که با برش آسیب میبینند یا کف میکنند، نیازمند طراحی ملایمتر هستند. برای دوغاب، سرعت لازم برای معلق نگه داشتن ذرات باید با تهنشینی و سایش هماهنگ شود.
Top Entry، Side Entry و Bottom Entry
Top Entry برای بسیاری از مخازن فرایندی رایج است و دسترسی تعمیراتی خوبی دارد. Side Entry در مخازن بزرگ ذخیره یا جلوگیری از تهنشینی کاربرد دارد. Bottom Entry در برخی کاربردهای بهداشتی یا محدودیت ارتفاع استفاده میشود. انتخاب آرایش نصب به حجم مخزن، ارتفاع، فضای بالای مخزن، نوع Seal و مسیر سرویس بستگی دارد.
Impeller و Baffle
Marine Propeller، Hydrofoil، Pitched Blade Turbine، Rushton Turbine و Anchor هرکدام الگوی جریان متفاوتی ایجاد میکنند. وجود Baffle در مخزن میتواند Vortex را کاهش دهد و اختلاط را بهتر کند، اما در بعضی سیالات یا مخازن خاص محدودیت دارد. انتخاب Impeller باید با CFD یا تجربه سازنده در سرویس مشابه پشتیبانی شود.
Seal، Gearbox و Drive
اگر مخزن تحت فشار، خلأ یا حاوی سیال خطرناک باشد، Mechanical Seal یا Packing مناسب لازم است. Gearbox باید برای گشتاور واقعی و Service Factor مناسب انتخاب شود. VFD میتواند کنترل سرعت و راهاندازی نرم بدهد، اما موتور و Gearbox باید با محدوده سرعت هماهنگ باشند. در محیط Ex، موتور و تجهیزات جانبی باید گواهی مناسب داشته باشند.
نصب و ارتعاش
طول شفت، Runout، هممحوری، ساپورت نازل و فرکانس طبیعی سیستم اهمیت دارد. شفت بلند بدون طراحی مناسب میتواند ارتعاش و خستگی ایجاد کند. در مخازن بزرگ، نصب و بالانس Impeller در سایت باید طبق دستور سازنده انجام شود. لرزش غیرعادی معمولاً نشانه مشکل در هممحوری، Bearing، Gearbox یا شرایط فرایندی است.
مقایسه برند و سازنده
در مقایسه SPX/Lightnin، EKATO، Sulzer، Philadelphia Mixing، Alfa Laval یا Xylem باید فقط توان موتور دیده نشود. تجربه در سیال مشابه، روش انتخاب Impeller، محاسبات توان، طراحی شفت، Seal، Gearbox، مدارک نصب و پشتیبانی قطعه یدکی مهم هستند. برای فرایندهای حساس، تست یا شبیهسازی اختلاط ارزش بالایی دارد.
برندها و سازندگان قابل بررسی
- SPX FLOW / Lightnin
- EKATO
- Sulzer / SALOMIX / Scaba
- Philadelphia Mixing Solutions
- Alfa Laval Agitators
- Xylem Flygt
- Silverson در High Shear
استانداردهای مهم
- استانداردهای طراحی مکانیکی سازنده برای شفت، Impeller و Gearbox
- ASME Section VIII در صورت نصب روی Vessel تحت فشار
- API/استانداردهای پروژه برای Mechanical Seal و Drive در محیط صنعتی
- IEC/ATEX برای موتور و تجهیزات برقی در Hazardous Area
- استانداردهای Hygienic در صنایع غذایی/دارویی در صورت کاربرد
- WPS/PQR و NDT برای نازل، Support و قطعات جوشی
دادههای لازم برای RFQ
- Tank Geometry، Volume و Liquid Level
- Fluid Viscosity، Density و Solid Content
- Mixing Duty و Required Result
- Impeller Type، Speed، Motor Power و VFD Need
- Seal Type، Pressure/Vacuum و Ex Requirement
- Material، Coating، Drawing و Installation Scope
خطاهای رایج خرید
- تعریف نکردن هدف اختلاط
- انتخاب توان موتور بدون بررسی ویسکوزیته و حجم
- نادیده گرفتن Baffle و هندسه مخزن
- انتخاب Seal نامناسب برای فشار/خلأ یا سیال خطرناک
- بیتوجهی به ارتعاش شفت بلند
ثبت RFQ برای میکسر و آگیتاتور صنعتی
ثبت RFQ این محصول ←مطالب مرتبط
پرسشهای متداول
بر اساس حجم، ویسکوزیته، هدف اختلاط، Impeller و زمان اختلاط مورد نیاز.
در بسیاری کاربردها بله؛ امکان تنظیم شدت اختلاط و راهاندازی نرم را میدهد.
نه همیشه؛ برای کاهش Vortex مفید است اما به سیال، مخزن و Impeller بستگی دارد.
جمعبندی: انتخاب مطمئن میکسر و آگیتاتور صنعتی زمانی انجام میشود که کاربرد واقعی، استاندارد، مدارک، برند قابل قبول، الزامات نصب و روش پذیرش از ابتدا روشن باشد.

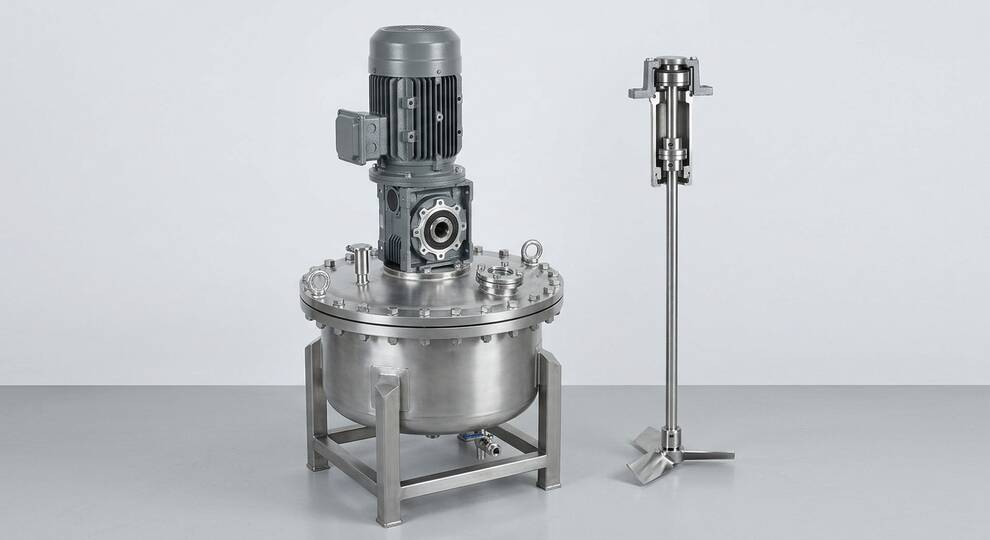

میکسر و آگیتاتور صنعتی؛ انتخاب بر اساس رئولوژی، هدف اختلاط و مکانیک مخزن
میکسر یا آگیتاتور صنعتی برای همگنسازی، معلق نگه داشتن جامدات، انتقال حرارت، حل کردن مواد، امولسیونسازی، جلوگیری از تهنشینی یا انجام واکنش فرایندی استفاده میشود. انتخاب آن فقط بر اساس حجم مخزن یا توان موتور انجام نمیشود؛ viscosity، density، درصد جامدات، particle size، shear sensitivity، هدف اختلاط، زمان اختلاط، دما، فشار، خوردگی، شکل مخزن، baffle، سطح مایع، نوع impeller و شرایط نصب تعیینکننده هستند. یک agitator کوچک ممکن است اختلاط کافی ایجاد نکند و یک agitator بزرگ ممکن است shear بیش از حد، vortex، مصرف انرژی بالا یا بار مکانیکی خطرناک ایجاد کند.
در RFQ باید مشخص شود هدف mixing چیست: blending، suspension، dispersion، gas dispersion، heat transfer، crystallization، flocculation یا high shear. دادههایی مانند حجم کاری، قطر و ارتفاع مخزن، شکل bottom، وجود baffle، viscosity در شرایط عملیاتی، تغییر viscosity در واکنش، SG، solid loading، دمای کاری، pressure، headroom، nozzle access، متریال و seal requirement باید ارائه شود. بدون این اطلاعات، انتخاب impeller و gearbox قابل دفاع نیست.
Top Entry، Side Entry و High Shear
Top entry agitator در مخازن عمودی رایج است و برای طیف وسیعی از کاربردها استفاده میشود. Side entry در مخازن بزرگ ذخیره، مخصوصاً برای جلوگیری از تهنشینی یا mixing انرژیکم، کاربرد دارد. High shear mixer برای dispersion، emulsification یا کاهش اندازه ذرات استفاده میشود، اما برای مواد shear-sensitive ممکن است مناسب نباشد. انتخاب impeller مانند hydrofoil، pitched blade turbine، Rushton turbine، anchor، helical ribbon یا saw-tooth باید با viscosity و هدف اختلاط هماهنگ باشد.
در سیالات ویسکوز، جریان laminar غالب است و impellerهای معمول turbulent mixing کارایی ندارند. در slurry، معیار just-suspended speed و جلوگیری از تهنشینی اهمیت دارد. در مخازن دارای گرمایش/سرمایش، انتقال حرارت به گردش مناسب نزدیک jacket یا coil وابسته است. اگر baffle وجود نداشته باشد، vortex و چرخش کل توده ممکن است اختلاط واقعی را کاهش دهد.
مکانیک، Seal و بارهای وارد بر مخزن
Agitator بارهای محوری و شعاعی به نازل یا سازه مخزن وارد میکند. بنابراین nozzle load، shaft length، critical speed، gearbox service factor، bearing، coupling، mechanical seal یا stuffing box باید بررسی شود. برای مخازن تحت فشار یا حاوی مواد خطرناک، seal plan و leakage control اهمیت زیادی دارد. اگر shaft بلند است، steady bearing یا طراحی ویژه ممکن است لازم شود. در کاربردهای sanitary، سطح پرداخت، CIP/SIP و dead zoneها مطرح هستند.
متریال wetted parts باید با خوردگی و abrasion سازگار باشد. در slurry ساینده، پوشش یا آلیاژ مقاومتر ممکن است لازم شود. در مواد چسبنده یا polymer، تمیزکاری و جلوگیری از build-up مهم است. اگر موتور با VFD کار میکند، محدوده سرعت، torque، cooling و resonance باید بررسی شود.
مدارک، تست و تحویل
مدارک قابل درخواست شامل datasheet، mixing calculation، impeller drawing، GA، nozzle load، motor/gearbox datasheet، mechanical seal datasheet، material certificate، welding/NDT در صورت ساخت خاص، balancing report، run test و manual است. در FAT، چرخش، vibration، noise، seal، gearbox، alignment و electrical data بررسی میشود. در سایت، جهت چرخش، تراز، روغن gearbox، coupling guard، vibration و عدم برخورد impeller با internals باید کنترل شود.
| پارامتر | اثر روی طراحی | ریسک نقص اطلاعات |
|---|---|---|
| Viscosity | نوع impeller و توان | اختلاط ناکافی یا مصرف انرژی بالا |
| Solids | سرعت suspension و abrasion | تهنشینی یا سایش سریع |
| Tank Geometry | گردش، vortex و baffle requirement | اختلاط ظاهری اما ناکارآمد |
| Seal/Pressure | ایمنی و نشتی | نشتی مواد خطرناک یا خرابی seal |
چکلیست RFQ
- هدف اختلاط، زمان مورد انتظار و مشخصات سیال در دمای کاری.
- حجم، ابعاد مخزن، baffle، سطح مایع، nozzle و محدودیت نصب.
- viscosity، density، solid percent، particle size و تغییرات فرایندی.
- نوع agitator، impeller، motor، gearbox، VFD و seal requirement.
- متریال، coating، sanitary requirement، pressure و temperature.
- مدارک calculation، GA، nozzle load، run test، manual و spare list.
بهرهبرداری و عیبیابی
علائمی مانند vortex شدید، تهنشینی، دمای غیرعادی gearbox، vibration، صدای bearing، نشتی seal یا تغییر کیفیت محصول نشان میدهد طراحی یا بهرهبرداری باید بررسی شود. تغییر recipe، افزایش viscosity یا افزایش درصد جامدات ممکن است agitator قبلی را ناکافی کند. ثبت دادههای بهرهبرداری مانند speed، power، batch time، کیفیت اختلاط و خرابیها به انتخابهای بعدی کمک میکند.
جمعبندی: خرید میکسر و آگیتاتور باید با داده فرایندی و مکانیکی کامل انجام شود. توان موتور بهتنهایی معیار انتخاب نیست؛ هدف اختلاط، رئولوژی سیال، هندسه مخزن، seal و بارهای مکانیکی تعیینکننده هستند.
تکمیل طراحی با آزمون فرایندی و کنترل Scale-up
در بسیاری از پروژهها، داده اختلاط از تست آزمایشگاهی یا پایلوت به مقیاس صنعتی منتقل میشود. Scale-up میکسر ساده نیست؛ ثابت نگه داشتن rpm، توان بر واحد حجم، tip speed یا mixing time نتایج متفاوتی میدهد. اگر فرایند حساس است، بهتر است سازنده یا مشاور فرایند مبنای scale-up را توضیح دهد. در مواد shear-sensitive، افزایش بیش از حد tip speed میتواند کیفیت محصول را خراب کند. در slurryها، کاهش سرعت برای صرفهجویی انرژی ممکن است باعث تهنشینی جامدات شود.
در مخازن موجود، محدودیت nozzle، ارتفاع آزاد، internals، coil، baffle و دسترسی نصب باید قبل از سفارش بررسی شود. اگر impeller در زمان نصب با coil یا sparger تداخل داشته باشد، اصلاح آن در سایت پرهزینه است. برای مخازن تحت فشار، طراحی نازل و بارهای agitator باید با سازنده vessel یا محاسبات مکانیکی کنترل شود. اگر mechanical seal استفاده میشود، seal support system، flush، quench یا barrier fluid باید مطابق سیال و فشار انتخاب شود.
در بهرهبرداری، ثبت توان مصرفی، دمای gearbox، vibration، کیفیت اختلاط و زمان batch به تشخیص افت عملکرد کمک میکند. اگر فرمولاسیون یا درصد جامدات تغییر کند، agitator قبلی باید دوباره ارزیابی شود.
برای پذیرش نهایی، بهتر است پس از نصب، جریانکشی موتور، لرزش، دمای gearbox، نشتی seal و کیفیت اختلاط در یک batch واقعی ثبت شود. این دادهها نشان میدهد تجهیز فقط در حالت بیبار سالم نیست، بلکه در فرایند واقعی نیز عملکرد قابل قبول دارد.
