راهنمای کاربردی برای تصمیمگیری
این صفحه برای خرید، طراحی، نصب، بهرهبرداری و بازرسی CCTV و Access Control صنعتی Hazardous Area نوشته شده است. هدف این است که پیش از ارسال RFQ، استاندارد، محدوده تامین، مدارک، خطاهای رایج و معیار پذیرش روشن باشد.
نقش CCTV صنعتی
CCTV صنعتی فقط برای ضبط تصویر نیست؛ در واحدهای نفت، گاز، پتروشیمی و فولاد برای پایش ایمنی، کنترل دسترسی، مشاهده نقاط خطرناک، نظارت بر عملیات بارگیری و پاسخ به حادثه استفاده میشود. دوربین معمولی اداری برای محیطهای لرزان، خورنده، Outdoor، دمای بالا یا Hazardous Area مناسب نیست.

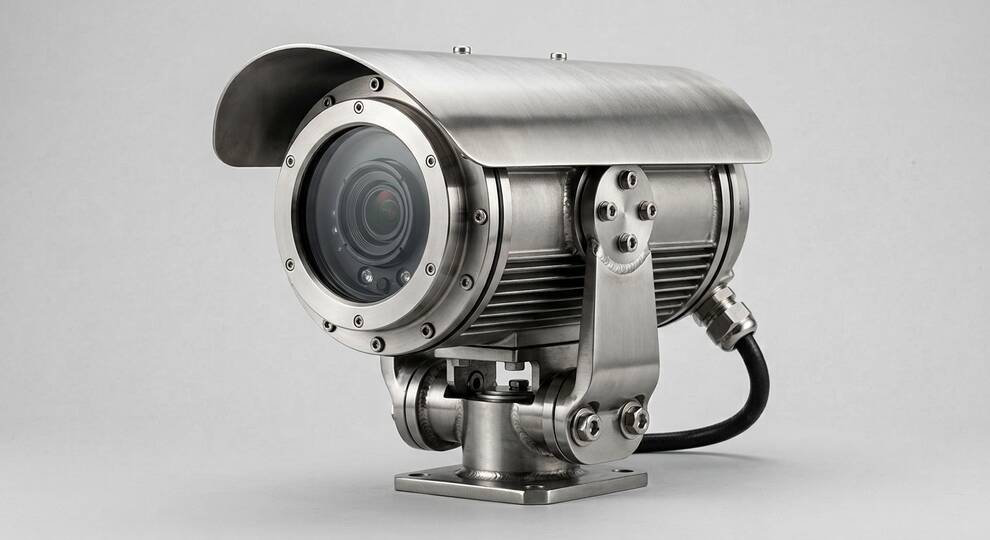

دوربین ضدانفجار و Hazardous Area
در Zone 1/2 یا Class/Division، دوربین باید گواهی ATEX/IECEx مناسب داشته باشد. Housing، Cable Gland، Sunshield، Heater، Wiper و Pan/Tilt همگی باید با گواهی و محیط نصب هماهنگ باشند. استفاده از دوربین معمولی داخل محفظه غیرمجاز یا گلند نامناسب میتواند ایمنی Ex را بیاثر کند.
Fixed، PTZ و Thermal
Fixed Camera برای نقاط ثابت مناسب است. PTZ برای پوشش گسترده و دنبال کردن عملیات کاربرد دارد. Thermal Camera در دود، تاریکی یا تشخیص دمای غیرعادی مفید است. انتخاب رزولوشن، لنز، IR، WDR و Frame Rate باید با هدف نظارت هماهنگ باشد، نه صرفاً عدد مگاپیکسل.
شبکه، ذخیرهسازی و VMS
در پروژه صنعتی، پهنای باند، PoE، Fiber، Redundancy، NVR/Server، Retention Time و سازگاری VMS اهمیت دارد. ONVIF کمک میکند تجهیزات برندهای مختلف تا حدی سازگار باشند، اما همه قابلیتها همیشه بین برندها منتقل نمیشود. Cybersecurity، VLAN و مدیریت رمزها باید از ابتدا دیده شود.
Access Control و یکپارچگی
Access Control شامل Reader، Controller، Lock، Exit Button، Door Contact و نرمافزار مدیریت است. در مناطق ایمنی، دسترسی باید با HSE و Emergency Exit هماهنگ باشد. قفل الکترونیکی نباید مانع خروج اضطراری شود. در سایتهای صنعتی، ادغام Access با CCTV و Event Log ارزش عملیاتی دارد.
مقایسه برندها
در مقایسه Axis، Bosch، Hikvision Industrial، Tecnovideo، Pelco، Honeywell یا Tyco، باید Ex Certificate، IP/IK، VMS Compatibility، Cybersecurity، Firmware Support، Lens Options و خدمات پس از فروش بررسی شود. در پروژههای حیاتی، پایداری نرمافزار و امنیت شبکه به اندازه کیفیت تصویر مهم است.
برندها و سازندگان قابل بررسی
- Axis Communications
- Bosch Security
- Hikvision Industrial/Explosion-proof Series
- Tecnovideo CCTV
- Pelco / Motorola Solutions
- Honeywell Security
- Johnson Controls / Tyco Access
استانداردهای مهم
- IEC 60079 / ATEX / IECEx برای دوربین و تجهیزات Hazardous Area
- ONVIF برای سازگاری دوربین و VMS
- IEC 60529 برای IP Rating
- استانداردهای Cybersecurity و شبکه طبق پروژه
- استانداردهای Access Control و Life Safety طبق الزامات سایت
- NEMA/IK Rating برای حفاظت مکانیکی و محیطی در صورت نیاز
دادههای لازم برای RFQ
- Area Classification و Indoor/Outdoor
- Camera Type: Fixed/PTZ/Thermal و Resolution
- Lens، IR، WDR، Heater/Wiper و Housing
- VMS/NVR، Retention Time و Network Topology
- Access Control Door Count و Reader Type
- Cybersecurity، ONVIF و Integration Requirement
خطاهای رایج خرید
- خرید دوربین معمولی برای Hazardous Area
- نادیده گرفتن VMS و سازگاری ONVIF
- محاسبه نکردن Bandwidth و Storage
- استفاده از رمزهای پیشفرض و شبکه ناامن
- طراحی Access Control بدون توجه به خروج اضطراری
ثبت RFQ برای CCTV و Access Control صنعتی Hazardous Area
ثبت RFQ این محصول ←مطالب مرتبط
پرسشهای متداول
وقتی دوربین در ناحیه دارای گاز یا غبار قابل انفجار نصب میشود و Area Classification آن را الزام کند.
خیر. ONVIF سازگاری پایه میدهد، اما قابلیتهای پیشرفته ممکن است Vendor-specific باشد.
نباید داشته باشد. طراحی باید امکان خروج ایمن در شرایط اضطراری را حفظ کند.
جمعبندی: انتخاب مطمئن CCTV و Access Control صنعتی Hazardous Area زمانی انجام میشود که کاربرد واقعی، استاندارد، مدارک، برند قابل قبول، الزامات نصب و روش پذیرش از ابتدا روشن باشد.
CCTV و Access Control در مناطق خطرناک؛ امنیت فیزیکی با الزامات Ex
سیستم CCTV و کنترل دسترسی در محیطهای نفت، گاز، پتروشیمی، اسکله، انبار مواد قابل اشتعال و واحدهای فرایندی باید همزمان دو هدف را پوشش دهد: امنیت و ایمنی. دوربین، housing، junction box، کابل، gland، switch شبکه و power supply اگر در hazardous area نصب میشوند باید با zone/division، gas group، temperature class و certificate مناسب انتخاب شوند. استفاده از دوربین صنعتی معمولی در محیط Ex، حتی اگر کیفیت تصویر خوبی داشته باشد، از نظر ایمنی قابل قبول نیست.
در RFQ باید area classification، محل نصب، هدف نظارت، فاصله دید، زاویه، نور محیط، نیاز IR/thermal، رزولوشن، storage، network، cybersecurity، power، PoE یا تغذیه محلی، جنس housing، IP، corrosion و integration با VMS یا access control مشخص شود. برای access control، نوع reader، کارت، biometric، emergency release، door contact، lock، exit button و interface با fire alarm یا ESD باید بررسی شود.
دوربین Ex، Thermal و شرایط محیط
در محیطهای باز، گردوغبار، بخار، مه، باران، نور خورشید، لرزش و خوردگی روی انتخاب دوربین اثر دارد. دوربین PTZ برای پایش وسیع مناسب است، اما در برخی نقاط دوربین fixed با زاویه دقیق و کیفیت بهتر انتخاب میشود. Thermal camera برای تشخیص در تاریکی یا پایش دما کاربرد دارد، اما برای شناسایی چهره کافی نیست. اگر هدف پلاکخوانی یا تشخیص چهره است، فاصله، lens، نور و resolution باید جداگانه محاسبه شود.
در محیط Ex، housing و cable entry اهمیت زیادی دارد. گلند، sealing fitting، thread، earth و نصب مطابق manual بخشی از اعتبار certificate است. برای مناطق ساحلی یا خورنده، stainless steel یا coating مناسب لازم است. اگر دوربین در ارتفاع نصب میشود، دسترسی maintenance و روش تمیزکردن lens باید دیده شود.
شبکه، ذخیرهسازی و امنیت سایبری
سیستم CCTV صنعتی فقط دوربین نیست؛ switch، fiber converter، NVR/VMS، storage، UPS، time synchronization و network segmentation نیز مهم هستند. اگر شبکه ویدئویی با شبکه کنترل یا اداری مشترک است، باید VLAN، firewall، password policy و دسترسی کاربران تعریف شود. دوربینهای IP باید firmware قابل پشتیبانی و تنظیمات امنیتی مناسب داشته باشند. ذخیرهسازی باید بر اساس تعداد دوربین، bitrate، FPS، resolution و retention time سایز شود.
در access control، fail-safe یا fail-secure بودن قفل باید با فلسفه ایمنی و خروج اضطراری هماهنگ باشد. اتصال به fire alarm برای آزادسازی دربهای خروج، anti-passback، audit log و backup power اهمیت دارد. در مناطق صنعتی، reader و lock باید در برابر گردوغبار، رطوبت و ضربه مقاوم باشند.
| بخش سیستم | داده لازم RFQ | ریسک نقص اطلاعات |
|---|---|---|
| Ex Camera | Zone، gas group، T-class، IP، housing | عدم پذیرش ایمنی یا خرابی محیطی |
| Optics | Distance، FOV، lux، IR/thermal، resolution | تصویر غیرقابل استفاده |
| Network/VMS | Bandwidth، storage، retention، cybersecurity | قطعی تصویر یا ریسک امنیتی |
| Access Control | Lock type، reader، emergency release، fire interface | اختلال خروج اضطراری یا امنیت ناقص |
چکلیست RFQ
- نقشه area classification و محل دقیق نصب تجهیزات.
- هدف پایش: perimeter، process، safety، پلاک، چهره یا thermal.
- نوع دوربین، lens، housing، IP/Ex، جنس بدنه و روش نصب.
- شبکه، VMS/NVR، storage، retention، UPS و سیاست دسترسی.
- برای access control: reader، lock، fire release، audit log و backup power.
- مدارک Ex certificate، datasheet، wiring، layout، FAT/SAT و manual.
تحویل، تست و نگهداری
در SAT، تصویر هر دوربین باید با هدف طراحی مقایسه شود: آیا نقطه مورد نظر دیده میشود؟ آیا نور شب کافی است؟ آیا motion یا analytics درست کار میکند؟ آیا recording و playback قابل قبول است؟ برای access control، سناریوهای ورود، خروج اضطراری، قطع برق، fire release و گزارشگیری تست میشود. مدارک نهایی باید شامل IP plan، password handover، certificateها، drawing و تنظیمات VMS باشد.
نگهداری شامل تمیزکردن lens، کنترل gasket و housing، تست recording، backup، firmware، وضعیت UPS و تست reader/lock است. در محیط Ex، بازکردن housing باید با procedure ایمن انجام شود و پس از بستن، وضعیت gasket و cable entry کنترل گردد.
جزئیات تکمیلی برای طراحی و تحویل CCTV صنعتی
در محیطهای فرایندی، هدف هر دوربین باید از ابتدا تعریف شود. دوربینی که برای مشاهده وضعیت شعله، سطح مخزن یا مسیر تردد نصب میشود با دوربینی که برای شناسایی چهره یا پلاک لازم است تفاوت دارد. معیارهایی مانند pixels per meter، field of view، lens، frame rate، low-light performance و محل نصب باید بر اساس هدف انتخاب شوند. اگر هدف مشخص نباشد، ممکن است تعداد زیادی دوربین نصب شود اما تصویر مورد نیاز در حادثه یا audit قابل استفاده نباشد.
برای شبکه و ذخیرهسازی، محاسبه پهنای باند و ظرفیت storage ضروری است. تغییر resolution یا frame rate پس از نصب میتواند retention time را کاهش دهد. اگر سایت نیاز به نگهداری تصویر برای ۳۰ یا ۹۰ روز دارد، باید bitrate واقعی، فشردهسازی، motion recording و redundancy storage بررسی شود. در سایتهای حساس، دسترسی کاربران به تصاویر، audit log و سیاست password نیز بخشی از امنیت سیستم است.
در تحویل سیستم، باید نقشه IP، نام کاربریهای تحویلی، محل دوربینها، certificateهای Ex، تنظیمات VMS، backup configuration و برنامه نگهداری ارائه شود. برای access control، تست قطع برق، خروج اضطراری، ارتباط با fire alarm و ثبت رخدادها باید انجام شود. اگر تجهیز در hazardous area نصب است، هر بازدید دورهای باید وضعیت cable gland، درپوشها، gasket و خوردگی housing را نیز کنترل کند.
معیار پذیرش نهایی CCTV و Access Control
پذیرش نهایی باید با سناریوهای واقعی انجام شود: تصویر در روز و شب، playback، قطع شبکه، قطع برق، failover ذخیرهسازی، ورود اضطراری، آزادسازی درب هنگام fire alarm و عملکرد دوربین در شرایط باران یا گردوغبار. برای دوربینهای Ex، تطابق certificate، gland و نصب باید در چکلیست جداگانه بیاید. اگر این کنترلها انجام نشود، ممکن است سیستم در ظاهر فعال باشد اما در حادثه داده قابل استفاده ندهد.
برای تحویل امن، رمزهای پیشفرض باید تغییر کند و سیاست دسترسی کاربران ثبت شود. همچنین backup تنظیمات VMS و نقشه IP باید در اختیار کارفرما قرار گیرد.
در پروژههای حساس، بهتر است قبل از خرید، یک نقشه پوشش تصویری تهیه شود که موقعیت دوربین، زاویه دید، هدف پایش و سطح جزئیات مورد انتظار را نشان دهد. برای کنترل دسترسی نیز ماتریس دسترسی کاربران، گروهها، زمانبندی و سناریوی اضطراری باید تعریف شود. این کار مانع خرید تجهیزاتی میشود که از نظر فنی خوب هستند اما نیاز عملیاتی سایت را پوشش نمیدهند.
در نهایت، تحویل رمزها و دسترسیها باید با سیاست امنیتی کارفرما انجام شود.
اگر سیستم با مرکز مانیتورینگ یا اتاق کنترل یکپارچه میشود، نامگذاری دوربینها، سطح دسترسی، alarm popup و زمان نگهداری رخدادها باید قبل از تحویل مشخص شود. این جزئیات کوچک در حادثه واقعی، سرعت واکنش و کیفیت بررسی بعدی را تعیین میکنند.
