راهنمای کاربردی برای تصمیمگیری
این صفحه برای خرید، طراحی، نصب، بهرهبرداری و بازرسی اکسپنشن جوینت و شیلنگ فلزی انعطافپذیر نوشته شده است. هدف این است که کاربر محصول بداند در RFQ، ساخت، تست، راهاندازی و نگهداری چه مواردی واقعاً تعیینکننده هستند.

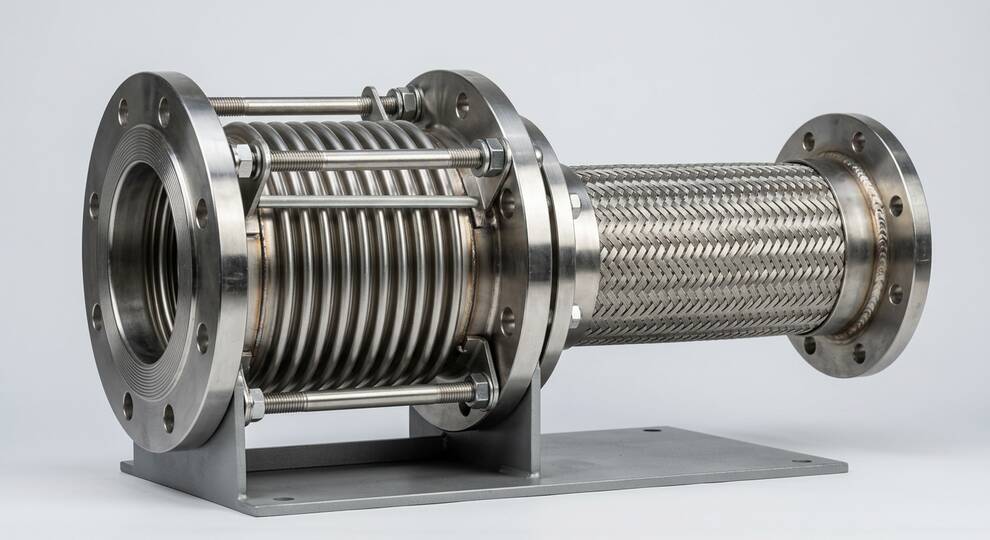

اکسپنشن جوینت چه کاری انجام میدهد؟
اکسپنشن جوینت برای جذب حرکت محوری، جانبی یا زاویهای ناشی از انبساط حرارتی، نشست، لرزش یا جابجایی تجهیزات استفاده میشود. Bellows فلزی انعطافپذیر است اما ضعیفترین عضو مکانیکی خط نیز میتواند باشد، چون دیواره نازک دارد. بنابراین انتخاب و نصب آن باید دقیق باشد. اگر Expansion Joint برای جبران خطای نصب یا Misalignment استفاده شود، عمر آن بهشدت کم میشود.
انواع حرکت و نوع طراحی
Single Bellows معمولاً حرکت محوری و مقداری زاویهای را تحمل میکند. Universal Expansion Joint برای حرکت جانبی بیشتر استفاده میشود. Hinged و Gimbal حرکت را کنترل و Pressure Thrust را مدیریت میکنند. Pressure Balanced Expansion Joint برای کاهش بار روی Anchor در سیستمهای حساس استفاده میشود. انتخاب نوع باید بر اساس مقدار Movement، فشار، دما و محدودیت Anchor انجام شود.
Pressure Thrust و Anchor
یکی از خطرناکترین خطاها، نادیده گرفتن نیروی Pressure Thrust است. وقتی Bellows تحت فشار قرار میگیرد، نیروی بزرگی تلاش میکند دو انتهای خط را از هم جدا کند. اگر Anchor و Guide مناسب نباشد، Expansion Joint میتواند خط را حرکت دهد یا آسیب ببیند. Tie Rod یا Limit Rod در برخی طراحیها برای کنترل حرکت و بار ضروری است.
Guide و نصب
Expansion Joint بدون Guide مناسب معمولاً درست کار نمیکند. Guideها مسیر حرکت را کنترل میکنند و از Buckling جلوگیری میکنند. فاصله Guide اول و دوم باید طبق توصیه سازنده و تحلیل پایپینگ باشد. نصب با پیچاندن Bellows، کشیدن برای جبران فاصله، جوشکاری بدون محافظت یا برداشتن Tie Rod اشتباه، خرابی زودرس ایجاد میکند.
Flexible Metal Hose
شیلنگ فلزی انعطافپذیر برای جذب لرزش، اتصال تجهیزات متحرک، جابجایی کوچک یا کاهش تنش نصب استفاده میشود. اما شیلنگ هم محدودیت Bend Radius، فشار، دما و تعداد سیکل دارد. Braided Hose فشار را تحمل میکند ولی اگر بیش از حد خم شود یا پیچانده شود، Braid و Corrugation آسیب میبیند.
متریال و خوردگی
Bellows معمولاً از SS321، SS316L، Inconel، Hastelloy یا آلیاژهای خاص ساخته میشود. انتخاب متریال باید با دما، سیال، خوردگی، چرخه حرارتی و محیط بیرونی هماهنگ باشد. در سرویس کلرایدی، دمای بالا یا گاز خورنده، متریال نامناسب میتواند ترک تنشی یا خوردگی ایجاد کند. Cover و Liner نیز برای حفاظت یا جریان تمیزتر بررسی میشود.
تست، بازرسی و مدارک
مدارک مهم شامل Design Calculation طبق EJMA، Drawing، Movement Data، Spring Rate، Pressure Thrust، Material Certificate، Welding/NDT، Hydro/Pneumatic Test و Installation Manual است. در تحویل باید Bellows از نظر ضربه، دفرمگی، خراش عمیق و آلودگی کنترل شود. Bellows آسیبدیده نباید با فشار خط تست شود.
مقایسه سازندگان
در مقایسه Senior Flexonics، Witzenmann، BOA، US Bellows، Garlock یا Unisource، تجربه طراحی، محاسبات EJMA، کیفیت جوش Bellows، تست نشتی، راهنمای نصب و پشتیبانی مهندسی اهمیت دارد. Expansion Joint کالایی نیست که فقط با سایز و کلاس خریداری شود؛ هر سفارش باید براساس Movement و شرایط واقعی طراحی شود.
برندها و سازندگان قابل بررسی
- Senior Flexonics
- Witzenmann
- BOA Group
- US Bellows
- Garlock Expansion Joints
- Unisource Manufacturing
- سازندگان EJMA و وندورلیست پروژه
استانداردهای مهم
- EJMA برای طراحی و محاسبه Expansion Jointهای فلزی
- ASME B31.3/B31.1 برای الزامات پایپینگ مرتبط
- ASME Section VIII در برخی قطعات تحت فشار یا طراحی خاص
- استانداردهای متریال Bellows مانند SS321، SS316L، Inconel و Hastelloy
- استانداردهای تست Hydro/Pneumatic/Leak Test طبق پروژه
- الزامات نصب Guide، Anchor و Limit Rod طبق محاسبات سازنده
دادههای لازم برای RFQ
- Axial/Lateral/Angular Movement
- Pressure، Temperature و Fluid
- Bellows Material و End Connection
- Tie Rod/Limit Rod/Hinge/Gimbal Requirement
- Anchor/Guide Data و Piping Layout
- EJMA Calculation، Test و Installation Manual
خطاهای رایج خرید
- استفاده برای جبران Misalignment نصب
- نداشتن Anchor و Guide مناسب
- نادیده گرفتن Pressure Thrust
- پیچاندن Bellows در نصب
- انتخاب متریال نامناسب برای خوردگی یا دما
ثبت RFQ برای اکسپنشن جوینت و شیلنگ فلزی انعطافپذیر
ثبت RFQ این محصول ←مطالب مرتبط
پرسشهای متداول
خود Bellows فشار را تحمل میکند اما Pressure Thrust باید با Anchor، Tie Rod یا طراحی مناسب مهار شود.
خیر. Misalignment باید اصلاح شود؛ استفاده برای جبران خطای نصب عمر Bellows را کم میکند.
حداقل شعاع خمش، فشار، دما، پیچش و تعداد سیکل باید رعایت شود.
جمعبندی: انتخاب مطمئن اکسپنشن جوینت و شیلنگ فلزی انعطافپذیر زمانی انجام میشود که کاربرد واقعی، استاندارد، مدارک، برند قابل قبول، الزامات نصب و روش پذیرش از ابتدا روشن باشد.
انتخاب و محدوده کاربرد برای اکسپنشن جوینت و شیلنگ فلزی
- تعریف service و operating case واقعی پیش از استعلام.
- درخواست مدارک فنی و تستها در متن RFQ، نه پس از تحویل.
- کنترل accessory، ابزار نصب و spare در BOM مستقل.
- ثبت اختلافهای فنی در deviation list و اخذ تأیید کتبی.
- نگهداری نتایج SAT/commissioning در پرونده پروژه.
نصب و راهاندازی برای اکسپنشن جوینت و شیلنگ فلزی
در این بخش تمرکز روی شرایط نصب واقعی، interfaceهای سایت و آزمونهای راهاندازی است. برای اکسپنشن جوینت و شیلنگ فلزی، تصمیم خرید باید بر پایه دادههای اختصاصی همان تجهیز گرفته شود. دادههای کلیدی این صفحه شامل حرکت محوری، جانبی و زاویهای، فشار، دما، سیکل حرارتی، لاینر، مهار tie rod و محدودیت بار نازل هستند و نبود هر کدام میتواند پیشنهادها را از حالت قابل مقایسه خارج کند. بنابراین RFQ باید قبل از ارسال توسط تیم فنی مرور شود و اگر اطلاعاتی مانند شرایط سرویس، متریال، ظرفیت، محدودیت نصب یا خروجیهای کنترلی نامشخص است، به عنوان open point در clarification ثبت گردد.
- تعریف service و operating case واقعی پیش از استعلام.
- درخواست مدارک فنی و تستها در متن RFQ، نه پس از تحویل.
- کنترل accessory، ابزار نصب و spare در BOM مستقل.
- ثبت اختلافهای فنی در deviation list و اخذ تأیید کتبی.
- نگهداری نتایج SAT/commissioning در پرونده پروژه.
مدارک و نگهداری برای اکسپنشن جوینت و شیلنگ فلزی
در این بخش تمرکز روی Data Book، spare، کالیبراسیون، تنظیمات و نگهداری بلندمدت است. برای اکسپنشن جوینت و شیلنگ فلزی، تصمیم خرید باید بر پایه دادههای اختصاصی همان تجهیز گرفته شود. دادههای کلیدی این صفحه شامل حرکت محوری، جانبی و زاویهای، فشار، دما، سیکل حرارتی، لاینر، مهار tie rod و محدودیت بار نازل هستند و نبود هر کدام میتواند پیشنهادها را از حالت قابل مقایسه خارج کند. بنابراین RFQ باید قبل از ارسال توسط تیم فنی مرور شود و اگر اطلاعاتی مانند شرایط سرویس، متریال، ظرفیت، محدودیت نصب یا خروجیهای کنترلی نامشخص است، به عنوان open point در clarification ثبت گردد.
- تعریف service و operating case واقعی پیش از استعلام.
- درخواست مدارک فنی و تستها در متن RFQ، نه پس از تحویل.
- کنترل accessory، ابزار نصب و spare در BOM مستقل.
- ثبت اختلافهای فنی در deviation list و اخذ تأیید کتبی.
- نگهداری نتایج SAT/commissioning در پرونده پروژه.
کنترل ریسک پروژه برای اکسپنشن جوینت و شیلنگ فلزی
در این بخش تمرکز روی خطاهای پرتکرار خرید، بازرسی و پذیرش نهایی است. برای اکسپنشن جوینت و شیلنگ فلزی، تصمیم خرید باید بر پایه دادههای اختصاصی همان تجهیز گرفته شود. دادههای کلیدی این صفحه شامل حرکت محوری، جانبی و زاویهای، فشار، دما، سیکل حرارتی، لاینر، مهار tie rod و محدودیت بار نازل هستند و نبود هر کدام میتواند پیشنهادها را از حالت قابل مقایسه خارج کند. بنابراین RFQ باید قبل از ارسال توسط تیم فنی مرور شود و اگر اطلاعاتی مانند شرایط سرویس، متریال، ظرفیت، محدودیت نصب یا خروجیهای کنترلی نامشخص است، به عنوان open point در clarification ثبت گردد.
- تعریف service و operating case واقعی پیش از استعلام.
- درخواست مدارک فنی و تستها در متن RFQ، نه پس از تحویل.
- کنترل accessory، ابزار نصب و spare در BOM مستقل.
- ثبت اختلافهای فنی در deviation list و اخذ تأیید کتبی.
- نگهداری نتایج SAT/commissioning در پرونده پروژه.
انتخاب و محدوده کاربرد برای اکسپنشن جوینت و شیلنگ فلزی
در ارزیابی پیشنهادها، مدارک مورد انتظار باید از ابتدا به فروشنده اعلام شود. برای اکسپنشن جوینت و شیلنگ فلزی مدارکی مانند EJMA، ASME B31.3، تست فشار، MTC متریال بلوز، نقشه GA و دستور نصب نقش اصلی در پذیرش دارند. این مدارک باید با tag، serial، model code یا heat number همان کالای تحویلی قابل ردیابی باشند. مدرک عمومی یا کاتالوگ به تنهایی برای تحویل پروژهای کافی نیست، زیرا نشان نمیدهد کالای واقعی همان مشخصات و همان آزمونهای مورد انتظار را دارد.
ریسکهایی مانند خستگی بلوز، نصب با pre-compression غلط، خوردگی بین لایهها، لرزش و بار اضافی روی نازل زمانی کاهش مییابند که خرید، مهندسی، کنترل کیفیت و بهرهبرداری یک معیار پذیرش مشترک داشته باشند. برای اکسپنشن جوینت و شیلنگ فلزی بهتر است یک جدول کوتاه TBE تهیه شود که در آن گزینههای پیشنهادی از نظر استاندارد، ظرفیت، متریال، accessory، مدارک، تست، نصب و قطعات یدکی مقایسه شوند. اگر فروشنده جایگزین فنی پیشنهاد میکند، تفاوتها باید کتبی و قابل بررسی باشند، نه صرفاً در توضیح شفاهی فروشنده.
در زمان تحویل و راهاندازی، اکسپنشن جوینت و شیلنگ فلزی باید در شرایط واقعی سایت کنترل شود. این کنترل میتواند شامل بررسی پلاک، marking، ابعاد، سیگنال، فشار، دما، دبی، لرزش، نشتی، عملکرد alarm یا هر شاخص متناسب با همان تجهیز باشد. نتیجه تست اولیه، تنظیمات نهایی، قطعات یدکی و هر تغییر as-built باید در Data Book ثبت شود. این کار باعث میشود خریدهای بعدی و نگهداری تجهیز با داده قابل ردیابی انجام شود.
- تعریف service و operating case واقعی پیش از استعلام.
- درخواست مدارک فنی و تستها در متن RFQ، نه پس از تحویل.
- کنترل accessory، ابزار نصب و spare در BOM مستقل.
- ثبت اختلافهای فنی در deviation list و اخذ تأیید کتبی.
- نگهداری نتایج SAT/commissioning در پرونده پروژه.
نصب و راهاندازی برای اکسپنشن جوینت و شیلنگ فلزی
- تعریف service و operating case واقعی پیش از استعلام.
- درخواست مدارک فنی و تستها در متن RFQ، نه پس از تحویل.
- کنترل accessory، ابزار نصب و spare در BOM مستقل.
- ثبت اختلافهای فنی در deviation list و اخذ تأیید کتبی.
- نگهداری نتایج SAT/commissioning در پرونده پروژه.
