سیستم ارتینگ و حفاظت صاعقه؛ طراحی، کالا و اجرا باید یکپارچه دیده شوند
سیستم ارتینگ و حفاظت صاعقه در یک سایت صنعتی فقط مجموعهای از میله مسی، تسمه، کلمپ و صاعقهگیر نیست؛ این سیستم برای ایمنی نفرات، حفاظت تجهیزات، عملکرد صحیح رلهها، کاهش نویز ابزار دقیق، کنترل اضافهولتاژ و ایجاد مسیر قابل اعتماد جریان خطا طراحی میشود. اگر grounding grid، bonding، lightning protection، surge protection و earthing تجهیزات جداگانه خریداری و اجرا شوند، احتمال ایجاد loop ناخواسته، اتصال سست، مقاومت بالا یا مسیر صاعقه خطرناک افزایش مییابد. در پروژههای نفت، گاز، پتروشیمی، نیروگاه، فولاد و ساختمانهای صنعتی، باید از مرحله طراحی تا تحویل، یک فلسفه واحد برای Earthing و Lightning Protection وجود داشته باشد.
عدد مقاومت زمین بهتنهایی نشاندهنده کیفیت سیستم نیست. ممکن است یک شبکه با مقاومت ظاهراً پایین، از نظر step voltage و touch voltage ایمن نباشد؛ یا یک SPD گرانقیمت به دلیل مسیر ارت بلند و امپدانس زیاد، نتواند اضافهولتاژ را مؤثر تخلیه کند. بنابراین خرید اقلام ارتینگ باید بر اساس مطالعات خاک، جریان خطا، نقشه شبکه، استاندارد پروژه، طبقهبندی ناحیه، مسیر کابلها، حساسیت تجهیزات و روش آزمون انجام شود، نه صرفاً بر اساس وزن مس یا تعداد چاه ارت.
مطالعه خاک و مبنای طراحی Grounding Grid
اولین ورودی طراحی، مقاومت ویژه خاک و مدل لایهای زمین است. اندازهگیری Wenner four-pin یا روشهای مشابه کمک میکند طراح بفهمد الکترود افقی، راد عمقی، چاه شیمیایی یا ترکیب آنها چه اثری خواهد داشت. خاک خشک، سنگی، شور یا دارای لایههای متفاوت رفتار یکسانی ندارد و تزریق بیبرنامه مواد کاهنده مقاومت، بدون تحلیل خوردگی و ماندگاری، راهحل پایدار محسوب نمیشود. برای پستهای برق و محوطههای با جریان خطای بالا، محاسبات بر اساس IEEE 80 و الزامات کارفرما اهمیت ویژه دارد.
در شبکه ارت صنعتی، هدف فقط رسیدن به یک عدد عمومی مانند دو اهم نیست. مقدار مجاز باید با نوع سیستم توزیع، جریان اتصال کوتاه، زمان عملکرد حفاظت، سطح ولتاژ، خطر تماس، تجهیزات حساس و الزامات بیمه یا کارفرما تعیین شود. برای برخی تجهیزات مخابراتی یا ابزار دقیق، موضوع نویز و equipotential bonding از مقاومت مطلق مهمتر است؛ برای پستها، step و touch voltage معیار اصلی ایمنی نفرات خواهد بود.

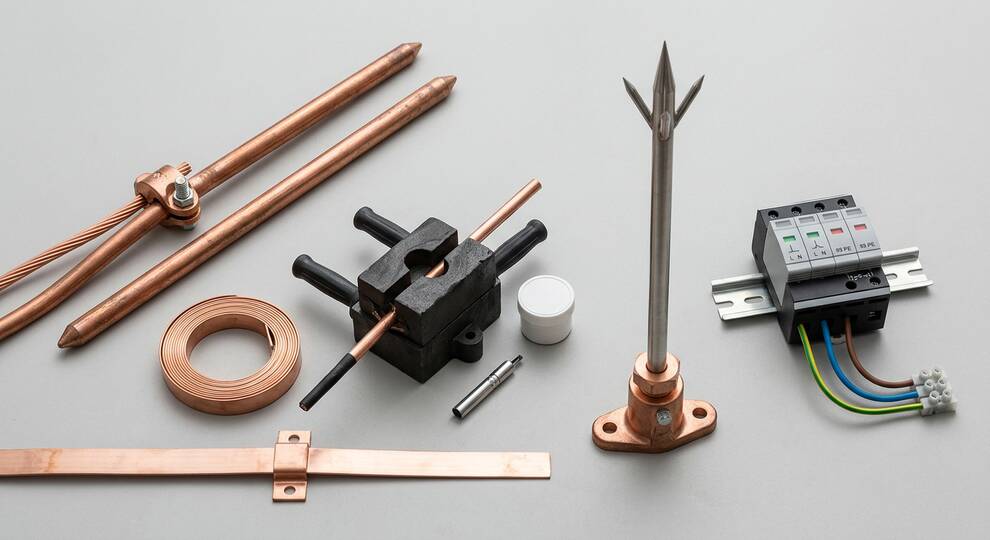

اجزای اصلی سیستم ارتینگ
- هادی افقی شامل تسمه مسی، کابل مسی لخت، فولاد گالوانیزه یا هادیهای مورد تأیید پروژه.
- Earth Rod، الکترود صفحهای، الکترود عمقی یا ترکیب الکترودها بر اساس خاک و فضای موجود.
- Exothermic Welding برای نقاط دفنی و اتصالهای دائمی با مقاومت مکانیکی و الکتریکی بالا.
- Clamp و connector قابل بازدید برای نقاطی که جداسازی یا تست دورهای لازم است.
- Earth Bar، test link، inspection pit، label و مسیر اتصال تجهیزات به شبکه اصلی.
- Bonding برای سازه فلزی، pipe rack، cable tray، مخزن، اسکید، فنس، تابلو و تجهیزات دوار.
جوش احتراقی یا کلمپ مکانیکی؟
جوش احتراقی در نقاط دفنی، مرطوب یا حساس به دلیل ایجاد اتصال همگن و پایدار، معمولاً گزینه مطمئنتری از اتصال پیچی است. با این حال در نقاطی که بازدید، جداسازی یا تست دورهای لازم است، کلمپ استاندارد با جنس مناسب و ضدخوردگی بهتر عمل میکند. انتخاب میان exothermic weld و clamp باید به محل نصب، قابلیت دسترسی، خوردگی، لرزش، دمای محیط و دستورالعمل کارفرما وابسته باشد. استفاده از کلمپ نامرغوب در خاک یا محیط خورنده، پس از چند فصل میتواند مقاومت اتصال را بالا ببرد.
در اتصال هادیهای متفاوت، خوردگی گالوانیکی باید بررسی شود. اتصال مستقیم مس به فولاد گالوانیزه، آلومینیوم یا استنلس در شرایط رطوبتی ممکن است نیازمند رابط مناسب، پوشش، گریس مخصوص یا جزئیات طراحی متفاوت باشد. در مسیرهای دفنی نیز نوع backfill، نوار هشدار، عمق دفن، حفاظت مکانیکی و فاصله از خطوط فرایندی اهمیت دارد.
حفاظت صاعقه بر اساس ریسک، نه نصب نمادین میله
Lightning Protection System باید با ارزیابی ریسک، نوع سازه، ارتفاع، کاربری، مواد قابل اشتعال، موقعیت جغرافیایی و اهمیت بهرهبرداری انتخاب شود. استاندارد IEC 62305 اجزای اصلی شامل air termination، down conductor، earth termination و separation distance را تعریف میکند. یک air rod نصبشده روی سقف بدون مسیر down conductor مناسب، اتصال همپتانسیل و earth termination قابل اعتماد، حفاظت واقعی ایجاد نمیکند و حتی میتواند مسیر تخلیه خطرناک را از کنار کابلها یا تجهیزات حساس عبور دهد.
برای مخازن، pipe rack، برجها، ساختمان کنترل، انبار مواد قابل اشتعال و تجهیزات مرتفع، روشهای rolling sphere، protective angle یا mesh ممکن است بسته به سطح حفاظت انتخاب شود. در سازههای صنعتی فلزی، استفاده از اجزای طبیعی سازه باید با پیوستگی الکتریکی، ضخامت، خوردگی و اتصال به شبکه ارت کنترل شود. فاصله جداسازی بین مسیر صاعقه و کابلهای حساس نیز باید در طراحی دیده شود.
Surge Protection و ارتباط آن با ارت
SPD زمانی مؤثر است که مسیر تخلیه کوتاه، مستقیم و کمامپدانس داشته باشد. در تابلوهای اصلی، Type 1 برای جریانهای ناشی از صاعقه یا ورودی شبکه، Type 2 برای تابلوهای توزیع و Type 3 برای حفاظت نزدیک بارهای حساس استفاده میشود؛ انتخاب دقیق باید بر اساس IEC 61643، سیستم شبکه، سطح ولتاژ، جریان تخلیه، protection level و coordination انجام شود. نصب SPD بدون فیوز یا بریکر پشتیبان مناسب، بدون نشانگر وضعیت یا با سیم ارت بلند، اثربخشی را کاهش میدهد.
در ابزار دقیق، PLC، سیستم مخابرات، باس صنعتی و loopهای 4-20 mA، surge protector باید با سیگنال، ولتاژ کاری، bandwidth، نوع زمین و الزامات intrinsic safety سازگار باشد. در مناطق Hazardous، انتخاب SPD و enclosure باید با Zone، نوع حفاظت و مدارک ضدانفجار هماهنگ شود. اختلاف پتانسیل میان earth ابزار دقیق و earth قدرت نیز اگر مدیریت نشود، منبع خطای اندازهگیری و آسیب کارتها خواهد بود.
استانداردهای مرجع و مدارک مورد نیاز
استانداردهای IEEE 80 برای ایمنی شبکه زمین پستها، IEC 60364 برای تأسیسات الکتریکی، IEC 62305 برای حفاظت صاعقه، IEC 62561 برای اجزای LPS، IEC 61643 برای SPD، BS 7430 برای راهنمای earthing و NFPA 780 در برخی پروژهها از منابع رایج هستند. هیچ استانداردی نباید فقط به صورت اسمی در پیشنهاد فروشنده بیاید؛ باید مشخص شود کدام بخش استاندارد در طراحی، تولید قطعه، تست یا نصب رعایت شده است.
| بخش سیستم | معیار انتخاب | کنترل تحویل |
|---|---|---|
| Ground Grid | خاک، جریان خطا، touch/step voltage | نقشه as-built و نتایج تست |
| Connector | جنس هادی، محل دفن، خوردگی، دسترسی | گواهی، marking و کنترل اتصال |
| LPS | سطح حفاظت، مسیر down conductor، فاصله جداسازی | پیوستگی، layout و inspection report |
| SPD | نوع شبکه، جریان تخلیه، ولتاژ حفاظت، coordination | datasheet، backup protection و تست عملکرد |
تست، commissioning و نگهداری
روش تست باید پیش از اجرا تعریف شود. تست fall-of-potential، clamp-on، continuity، soil resistivity و اندازهگیری مقاومت اتصال هرکدام کاربرد و محدودیت خود را دارند. در سایتهای صنعتی شلوغ، جدا کردن شبکه برای تست ممکن است دشوار باشد و باید test link و inspection pit از ابتدا جانمایی شود. ثبت شرایط رطوبت خاک، محل میلههای تست، وضعیت اتصال تجهیزات و کالیبراسیون دستگاه اندازهگیری باعث میشود نتایج دورههای بعد قابل مقایسه باشد.
نگهداری سیستم ارتینگ شامل بازدید خوردگی، سفتی کلمپها، سلامت inspection pit، خوانایی label، پیوستگی bonding، وضعیت SPD، اثر حفاریهای جدید و اصلاحات سازهای است. بسیاری از خرابیهای ارت پس از توسعه سایت، اضافه شدن سینی کابل یا جابهجایی تجهیزات رخ میدهد، زیرا اتصال bonding جدید به شبکه اصلی فراموش میشود. برنامه PM باید مشخص کند کدام نقاط سالانه، فصلی یا پس از صاعقه شدید بررسی شوند.
تامین پروژهای اقلام ارتینگ و صاعقهگیر
در تأمین، برند یا سازنده باید بر اساس تأییدیه پروژه، کیفیت مس یا فولاد گالوانیزه، ضخامت coating، استاندارد connector، دوام در محیط، مدارک تست و قابلیت تأمین قطعات تکمیلی ارزیابی شود. در بازار ممکن است نامهایی مانند nVent ERICO، DEHN، OBO Bettermann، ABB/Furse، Phoenix Contact، Weidmüller و سازندگان معتبر داخلی برای اجزای مختلف مطرح شوند. این نامها صرفاً برای مقایسه فنی هستند و به معنای نمایندگی رسمی یا تضمین موجودی همه مدلها نیستند.
اطلاعات لازم برای RFQ سیستم ارتینگ و حفاظت صاعقه
- نقشه سایت، نوع سازهها، سطح ولتاژ، جریان خطا و زمان عملکرد حفاظت.
- گزارش مقاومت ویژه خاک یا نیاز به انجام تست خاک پیش از طراحی.
- متریال هادی، سطح مقطع، نوع connector، روش جوش یا clamp و حفاظت خوردگی.
- سطح حفاظت صاعقه، محل air terminal، down conductor و earth termination.
- نیاز SPD برای تابلو قدرت، کنترل، ابزار دقیق، مخابرات و سیستمهای حساس.
- مدارک لازم شامل design calculation، layout، datasheet، test report و as-built.
هماهنگی ارتینگ با ابزار دقیق، مخابرات و سازه
در سایتهای صنعتی، شبکه ارت مشترک باید به گونهای طراحی شود که هم ایمنی قدرت و هم عملکرد ابزار دقیق را پشتیبانی کند. جداسازی غیرمهندسی earthها ممکن است اختلاف پتانسیل ایجاد کند و اتصال بیبرنامه همه نقاط نیز میتواند نویز را به loopهای حساس منتقل کند. برای اتاق کنترل، رکهای PLC، سیستم DCS، باسهای ارتباطی، CCTV و تجهیزات مخابرات، مسیر bonding، شیلد کابل، surge protector و reference earth باید به صورت هماهنگ در نقشهها دیده شود.
- برای pipe rack فلزی، پیوستگی سازه و اتصالهای دورهای به grid باید قابل بازرسی باشد.
- برای مخازن، bonding نازلها، stairway، handrail و خطوط متصل باید با فلسفه صاعقه کنترل شود.
- برای محوطه دارای خاک خورنده، انتخاب هادی و connector باید با خوردگی بلندمدت سنجیده شود.
- برای توسعههای آینده سایت، spare earth bar و مسیرهای رزرو از دوبارهکاری جلوگیری میکند.
پرسشهای متداول
خیر. مقدار هدف باید بر اساس نوع شبکه، جریان خطا، استاندارد پروژه و معیارهای ایمنی تعیین شود. در برخی کاربردها touch voltage و bonding از یک عدد عمومی مهمتر است.
خیر. SPD برای تخلیه اضافهولتاژ به مسیر کوتاه و کمامپدانس نیاز دارد. سیمکشی بلند، اتصال سست یا earth نامطمئن میتواند سطح حفاظت واقعی را بسیار بدتر کند.
برای نقاط دفنی و اتصالهای دائمی، جوش احتراقی معمولاً پایداری بیشتری دارد؛ اما در نقاط قابل بازدید یا نیازمند جداسازی، clamp استاندارد با جنس مناسب انتخاب عملیتری است.
